S7V7F5 - Преобразователь напряжения повышающий/понижающий - 5В 1А - Pololu 2119
3728476 AN-00941
5904422305741
Доставка 11-18 р.д.
Все о продукте

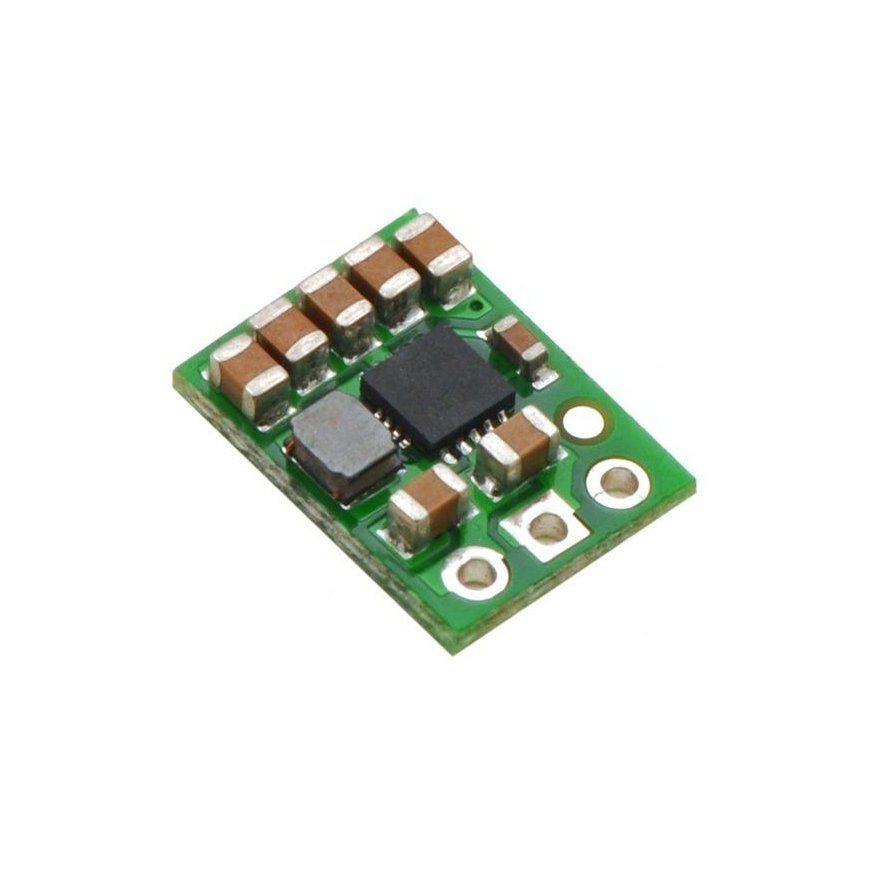

Миниатюрный импульсный преобразователь, питающийся от 2.7V до 11.8V. Выходное напряжение установлено на 5V. Максимальный ток 1A. Размеры: 9x12x3mm.
S7V7F5 – повышающий/понижающий преобразователь – 5V 1A – Pololu 2119
Преобразователь используется для питания цепей, работающих на 5V. Система имеет широкий диапазон входных напряжений, что делает ее идеальной для конструкций, питаемых от батарей. Использование S7V7F5 обеспечивает стабильность питания на протяжении всего цикла разряда аккумулятора. Для повышения надежности в модуле предусмотрена защита от короткого замыкания и автоматическая система отключения питания при превышении допустимой рабочей температуры.
Как использовать
Модуль очень прост в использовании, он имеет три основных контакта:
- VIN - входное напряжение в диапазоне 2,7V - 11,8V. Если оно ниже, модуль не включится, более высокое напряжение может повредить систему.
- GND – земля.
- VOUT - выходное напряжение 5V.
- Допустимый диапазон входного напряжения от 2,7V до 11,8V. При меньшем значении регулятор не включится. Более высокое напряжение может повредить систему.
Выходное напряжение установлено на 5 V, но может достигать 5,2 V, когда нагрузка отсутствует или незначительна.

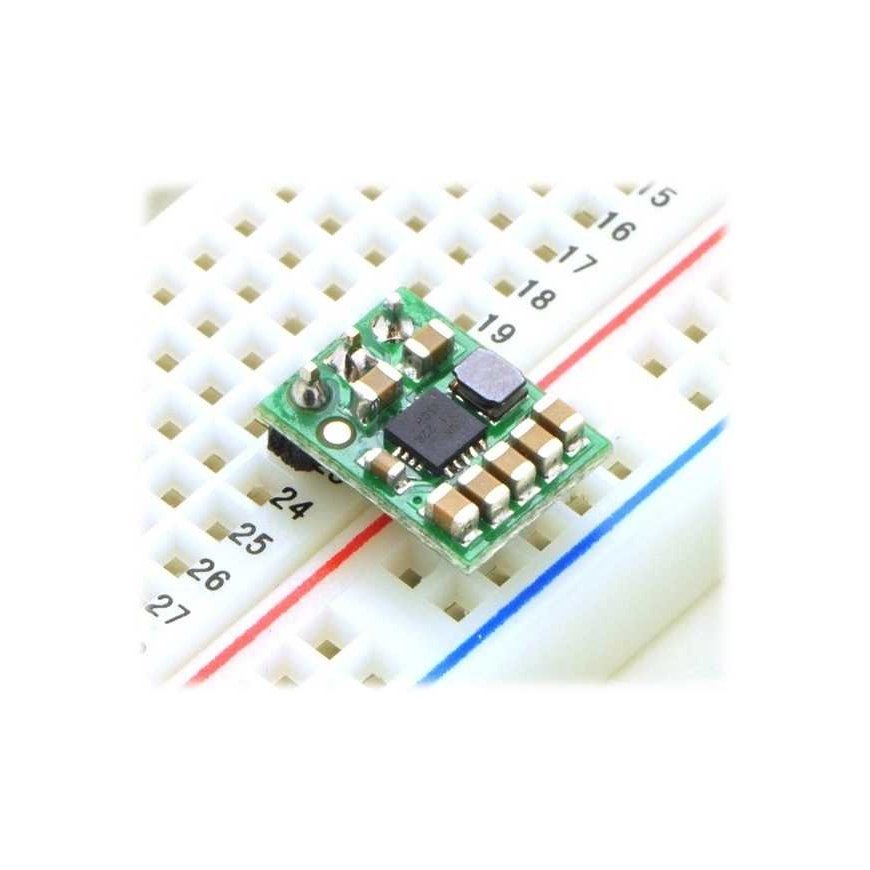

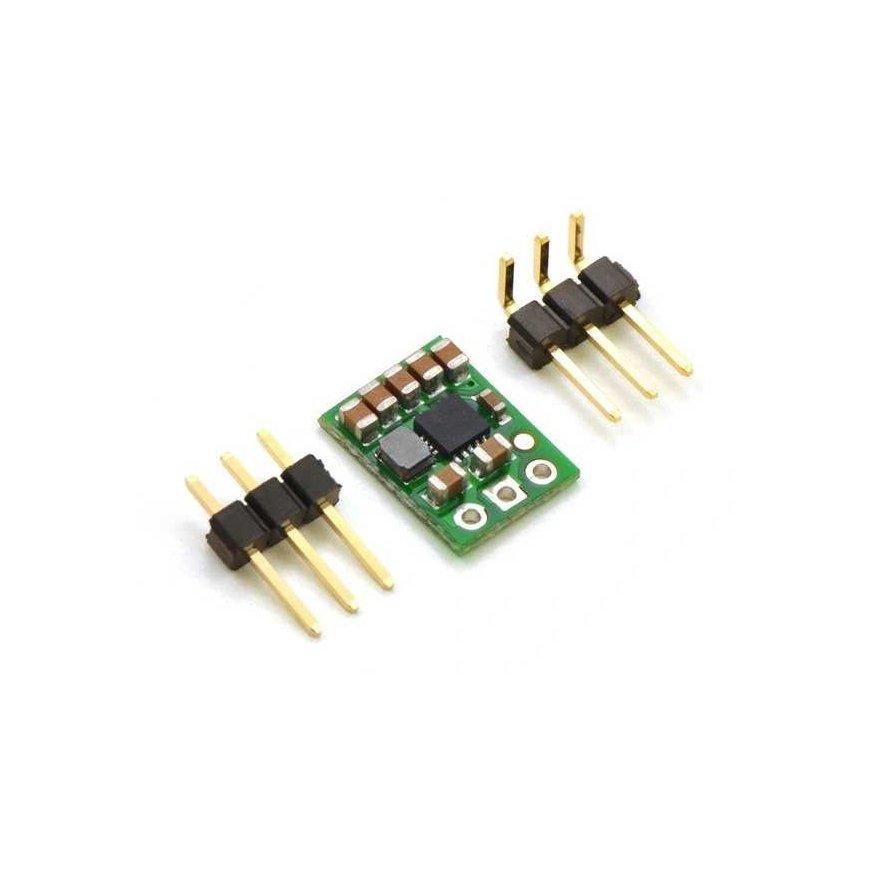

Контакты правильно помечены на плате. Шаг контакта составляет 2,54 мм (популярные золотые контакты). Модуль можно подключить к макетной плате, подключив с помощью проводов или припаяв к специально предназначенной печатной плате.
- Входное напряжение: от 2.7V до 11.8V

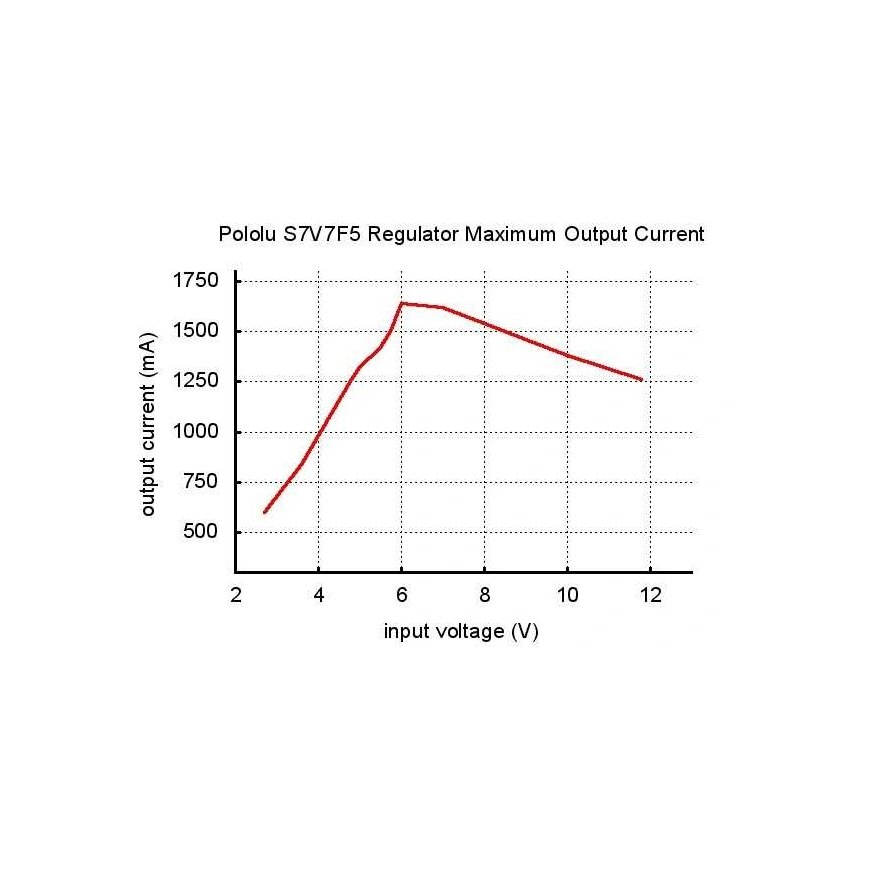

- Максимальный выходной ток:
- 1A (пониженный)
- 0.5A (повышенный)
- Выходное напряжение: 5V
- Защита от перегрева
- Размеры: 9x12x3mm
- Вес: 0.5g (без контактов)
