S7V7F5 - Įtampos keitiklis step-up/step-down - 5V 1A - Pololu 2119
3728476 AN-00941
5904422305741
Pristatymas 11-18 d.d.
Viskas apie produktą

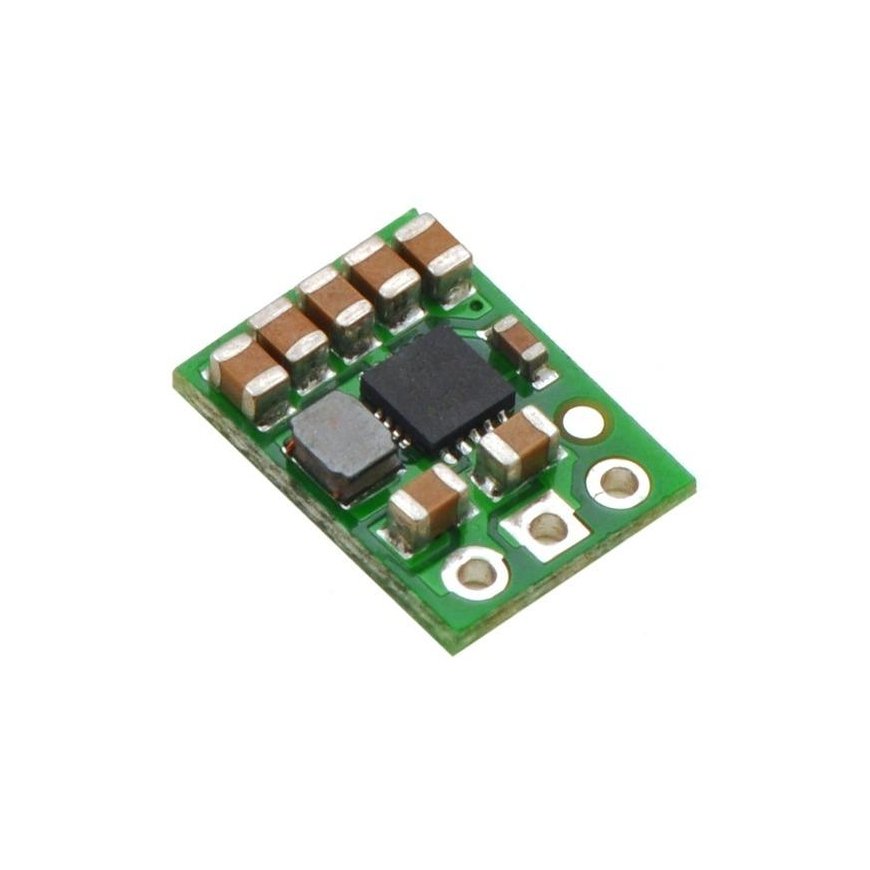

Miniatiūrinis impulsų keitiklio modulis, maitinamas nuo 2.7V iki 11.8V įtampos. Išėjimo įtampa nustatyta 5V. Didžiausia srovė 1A. Matmenys: 9x12x3mm.
S7V7F5 – step-up/step-down keitiklis – 5V 1A – Pololu 2119
Konverteris naudojamas maitinti grandines, veikiančias 5V įtampa. Sistema turi platų įėjimo įtampų diapazoną, todėl puikiai tinka baterijomis maitinamoms konstrukcijoms. S7V7F5 naudojimas užtikrina maitinimo stabilumą viso akumuliatoriaus iškrovimo ciklo metu. Patikimumui padidinti modulyje įrengta apsauga nuo trumpojo jungimo ir automatinio maitinimo išjungimo sistema, kai viršijama leistina darbinė temperatūra.
Kaip naudoti
Modulis yra labai paprastas naudoti, jis turi tris pagrindinius kaiščius:
- VIN - įėjimo įtampa 2,7V - 11,8V diapazone. Jei ji mažesnė, modulis neįsijungs, aukštesnė įtampa gali sugadinti sistemą.
- GND – žemės potencialas.
- VOUT - išėjimo įtampa 5V.
- Leistinas įvesties įtampos diapazonas yra nuo 2,7V iki 11,8V. Esant mažesnei vertei, reguliatorius neįsijungs. Didesnė įtampa gali sugadinti sistemą.
Išėjimo įtampa nustatyta į 5 V, bet gali būti iki 5,2 V, kai apkrova nėra arba nedidelė.

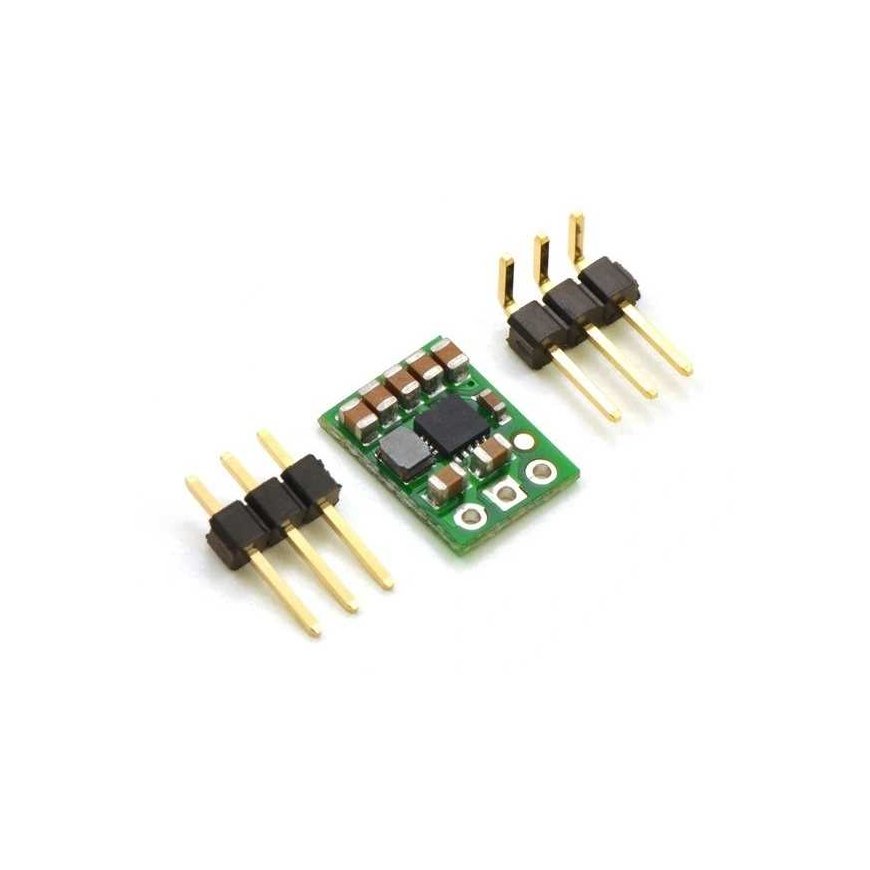

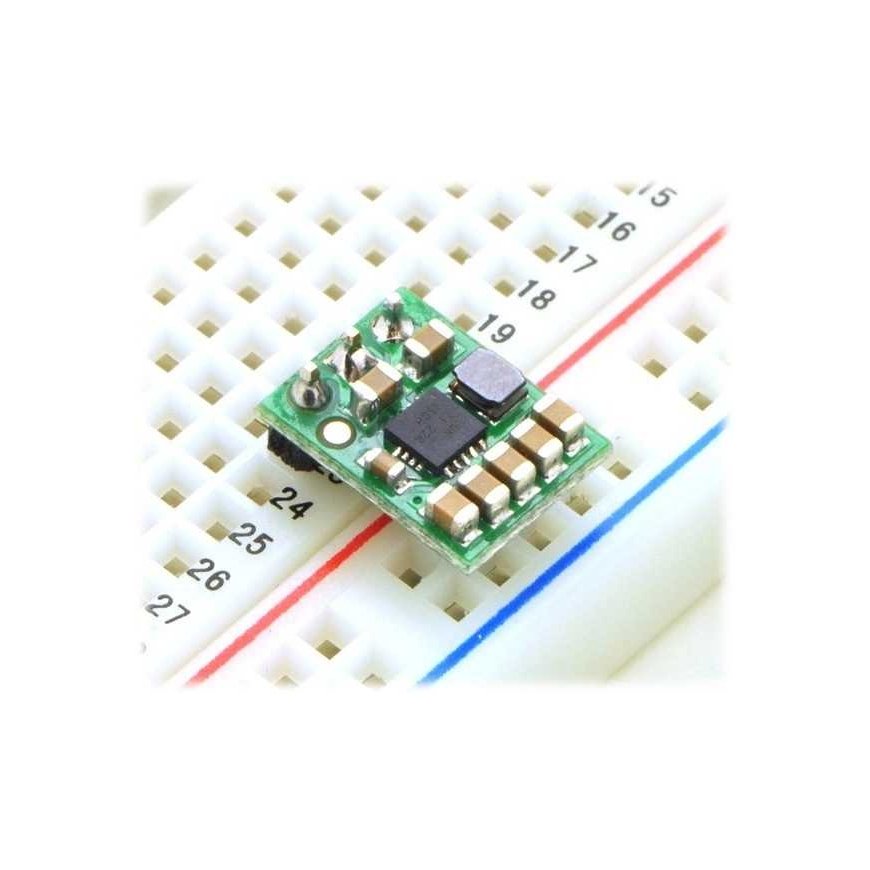

Jungtys yra tinkamai pažymėtos lentoje. Smeigtuko žingsnis yra 2,54 mm (populiarios aukso kaiščio jungtys). Modulis gali būti prijungtas prie duonos plokštės, prijungtas naudojant laidus arba lituojamas prie tam skirtos spausdintinės plokštės.
- Įėjimo įtampa: nuo 2.7V iki 11.8V

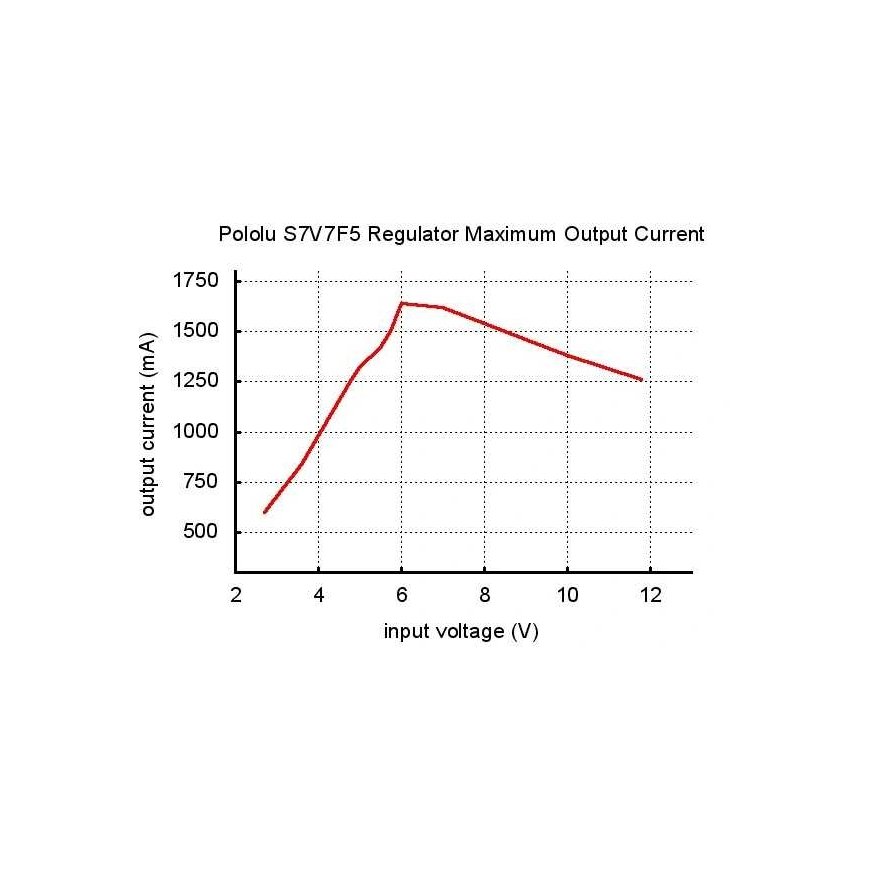

- Didžiausia išėjimo srovė:
- 1A (žemyn)
- 0.5A (padidinta)
- Išėjimo įtampa: 5V
- Apsauga nuo temperatūros
- Matmenys: 9x12x3mm
- Svoris: 0.5g (be jungčių)
