Toote toon ja tegelik värvus võivad erineda pildil kujutatust, kuna pildid on illustratiivse iseloomuga. Samuti on toote kirjeldus üldine ega pruugi sisaldada kõiki toote omadusi.

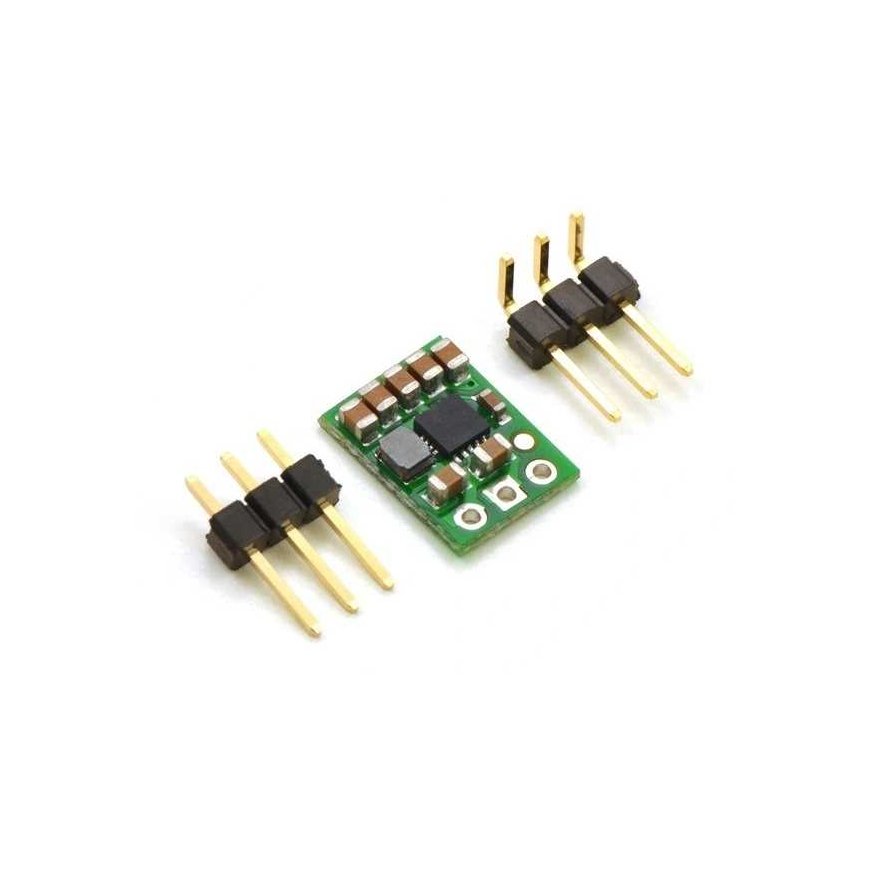

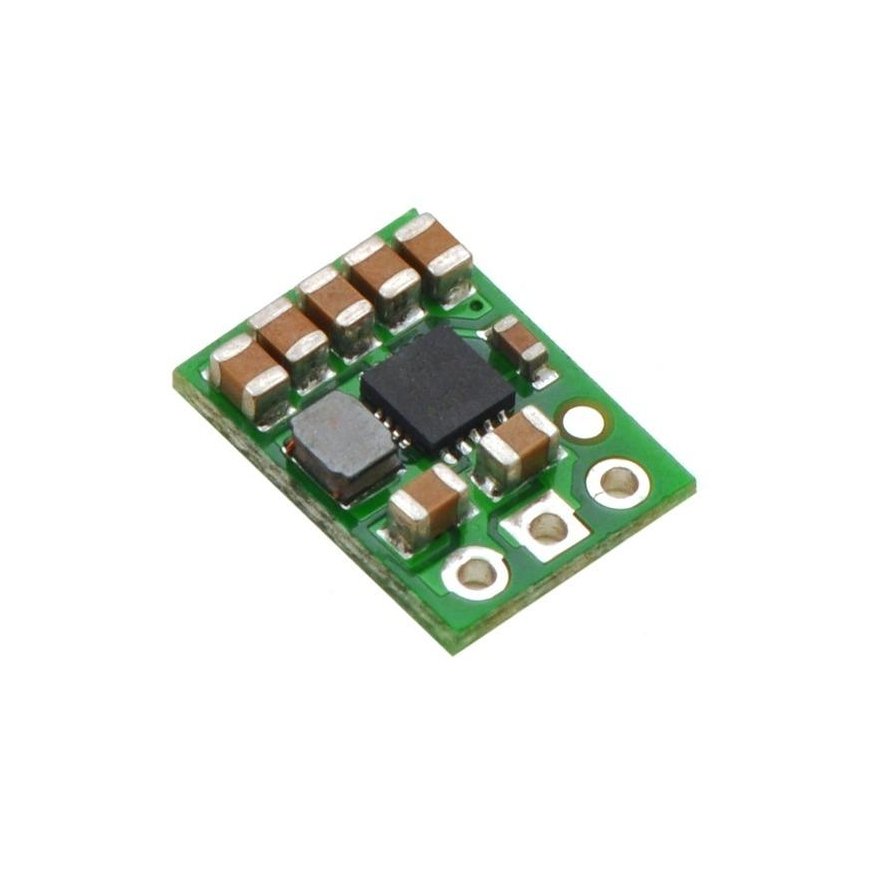

S7V7F5 - Pinge muundur step-up/step-down - 5V 1A - Pololu 2119
3728476 AN-00941
5904422305741
Tarneaeg 11-18 t.p.
Kõik toote kohta
Miniatuurne impulsside muundur, mis töötab pingel 2.7V kuni 11.8V. Väljundpinge on seadistatud 5V. Suurim vool 1A. Mõõtmed: 9x12x3mm.
S7V7F5 – step-up/step-down muundur – 5V 1A – Pololu 2119
Muundurit kasutatakse 5V pingega ahelate toiteks. Süsteemil on lai sisendpingete vahemik, mistõttu sobib see suurepäraselt patareitoitega konstruktsioonidele. S7V7F5 kasutamine tagab toite stabiilsuse kogu aku tühjenemise tsükli vältel. Usaldusväärsuse suurendamiseks on moodulis sisse ehitatud lühise kaitse ja automaatne toite väljalülitamise süsteem, kui ületatakse lubatud töötemperatuur.
Kuidas kasutada
Moodul on väga lihtne kasutada, sellel on kolm peamist pesat:
- VIN - sisendpinge vahemikus 2,7V - 11,8V. Kui see on madalam, ei lülitu moodul sisse, kõrgem pinge võib süsteemi kahjustada.
- GND – maa potentsiaal.
- VOUT - väljundpinge 5V.
- Lubatud sisendpingete vahemik on 2,7V kuni 11,8V. Madalama väärtuse korral ei lülitu regulaator sisse. Kõrgem pinge võib süsteemi kahjustada.
Väljundpinge on seadistatud 5 V, kuid võib olla kuni 5,2 V, kui koormus on puuduv või väike.

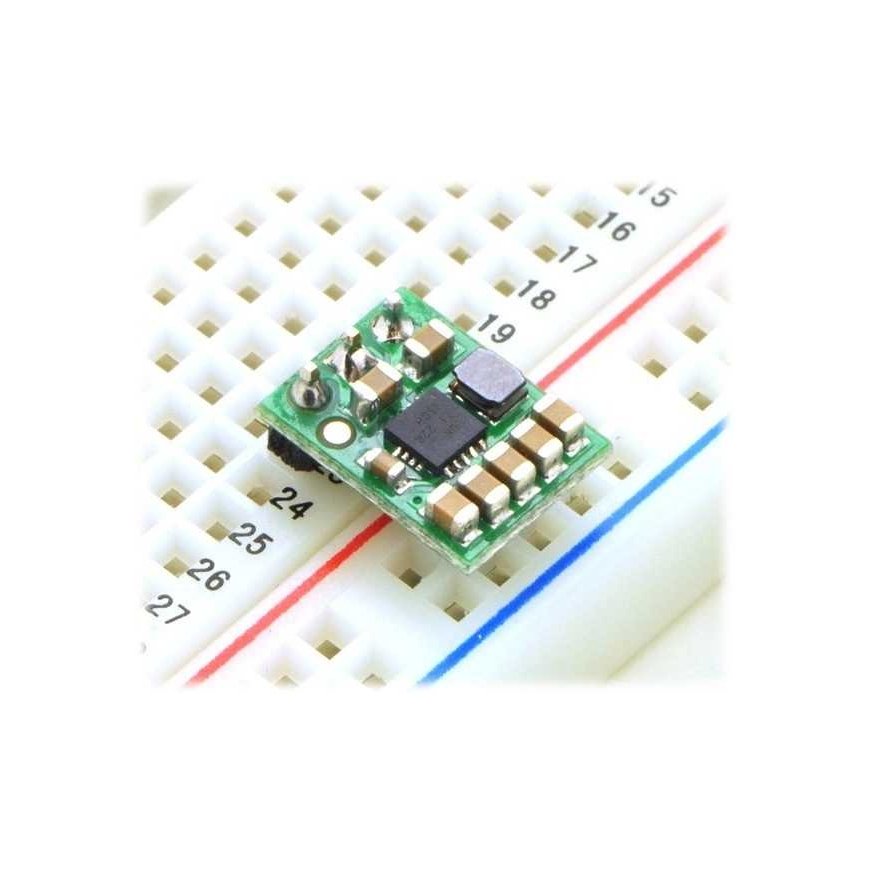

Ühendused on plaadil õigesti märgistatud. Pinnapealne samm on 2,54 mm (populaarsed kuldne pesad). Moodul saab olla ühendatud leivaplaadile, ühendatud juhtmete abil või joodetud spetsiaalsele trükkplaadile.
- Sisendpinge: 2.7V kuni 11.8V

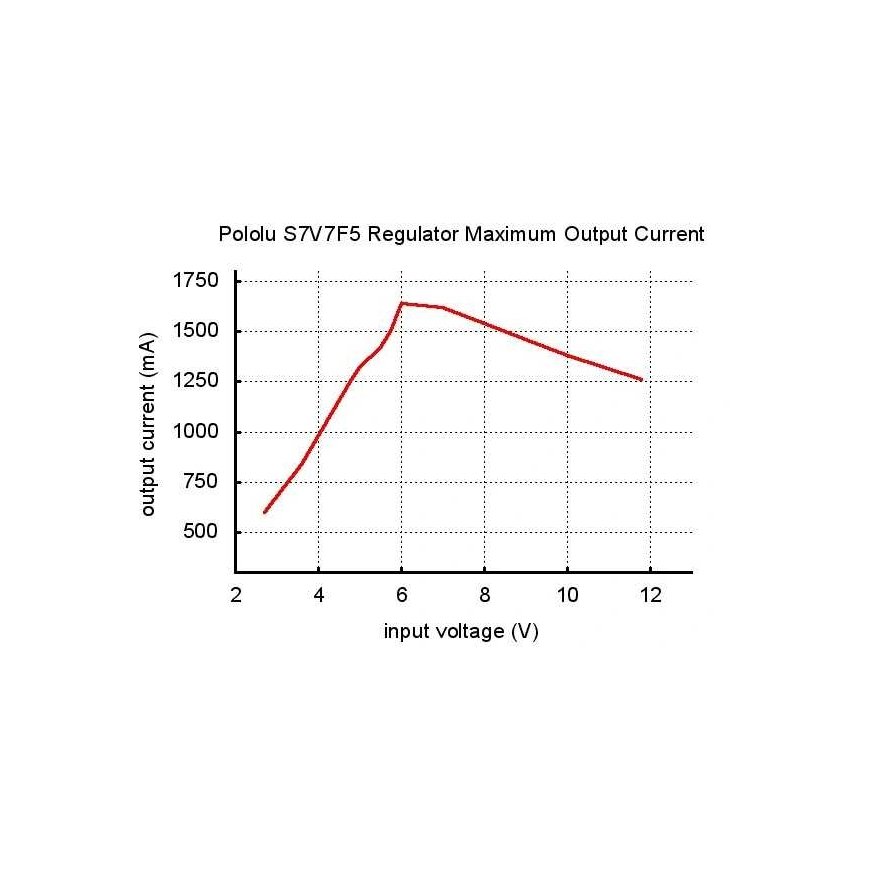

- Suurim väljundvool:
- 1A (allapoole)
- 0.5A (suurenemine)
- Väljundpinge: 5V
- Temperatuuri kaitse
- Mõõtmed: 9x12x3mm
- Kaal: 0.5g (ilma ühendusteta)
