S7V7F5 - Jännitemuunnin step-up/step-down - 5V 1A - Pololu 2119
3728476 AN-00941
5904422305741
Shipping 11-18 w.d
All about the product

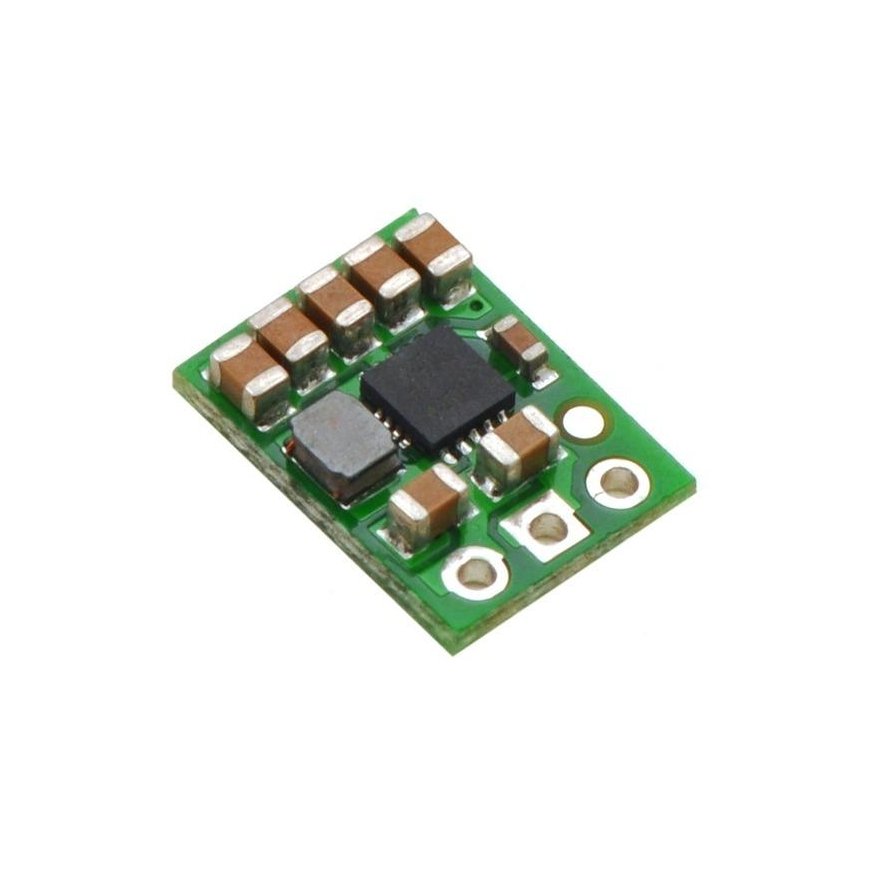

Miniatyyriimpulssimuunninmoduuli, joka toimii 2,7V - 11,8V jännitteellä. Ulostulojännite on asetettu 5V. Suurin virta 1A. Mitat: 9x12x3mm.
S7V7F5 – step-up/step-down muunnin – 5V 1A – Pololu 2119
Muunninta käytetään 5V jännitteellä toimivien piirien ruokkimiseen. Järjestelmässä on laaja sisääntulojännitteen alue, joten se sopii erinomaisesti paristokäyttöisiin rakenteisiin. S7V7F5:n käyttö takaa virran vakauden koko akun purkutsyklin ajan. Luotettavuuden lisäämiseksi moduulissa on lyhytsuojajärjestelmä ja automaattinen virran katkaisu, kun sallittu käyttölämpötila ylittyy.
Kuinka käyttää
Moduuli on erittäin helppokäyttöinen, siinä on kolme pääpinniä:
- VIN - sisääntulojännite 2,7V - 11,8V alueella. Jos se on matalampi, moduuli ei käynnisty, korkeampi jännite voi vaurioittaa järjestelmää.
- GND – maapotentiaali.
- VOUT - ulostulojännite 5V.
- Sallittu sisääntulojännitteen alue on 2,7V - 11,8V. Alhaisemman arvon kohdalla säädin ei käynnisty. Korkeampi jännite voi vaurioittaa järjestelmää.
Ulostulojännite on asetettu 5 V:iin, mutta se voi olla jopa 5,2 V, kun kuormaa ei ole tai se on pieni.

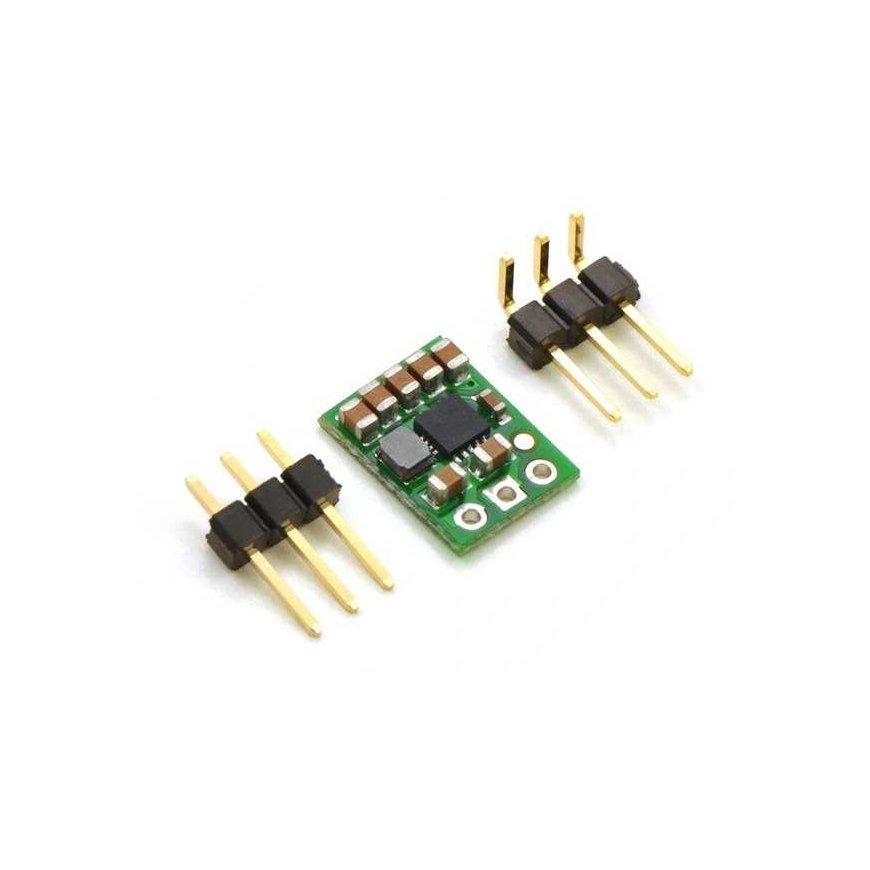

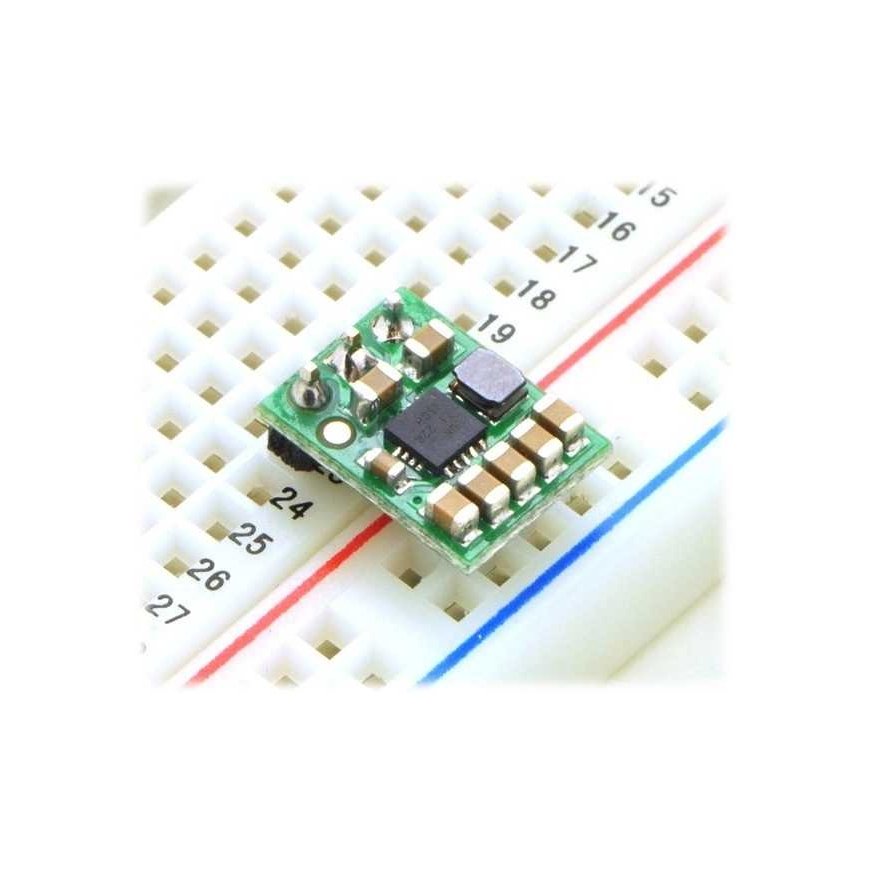

Liitännät on merkitty oikein levylle. Pinniaskel on 2,54 mm (suositut kultapinni liitännät). Moduuli voidaan liittää leipälevyyn, liittää johtojen avulla tai juottaa erityisesti suunniteltuun piirilevyyn.
- Sisääntulojännite: 2.7V - 11.8V

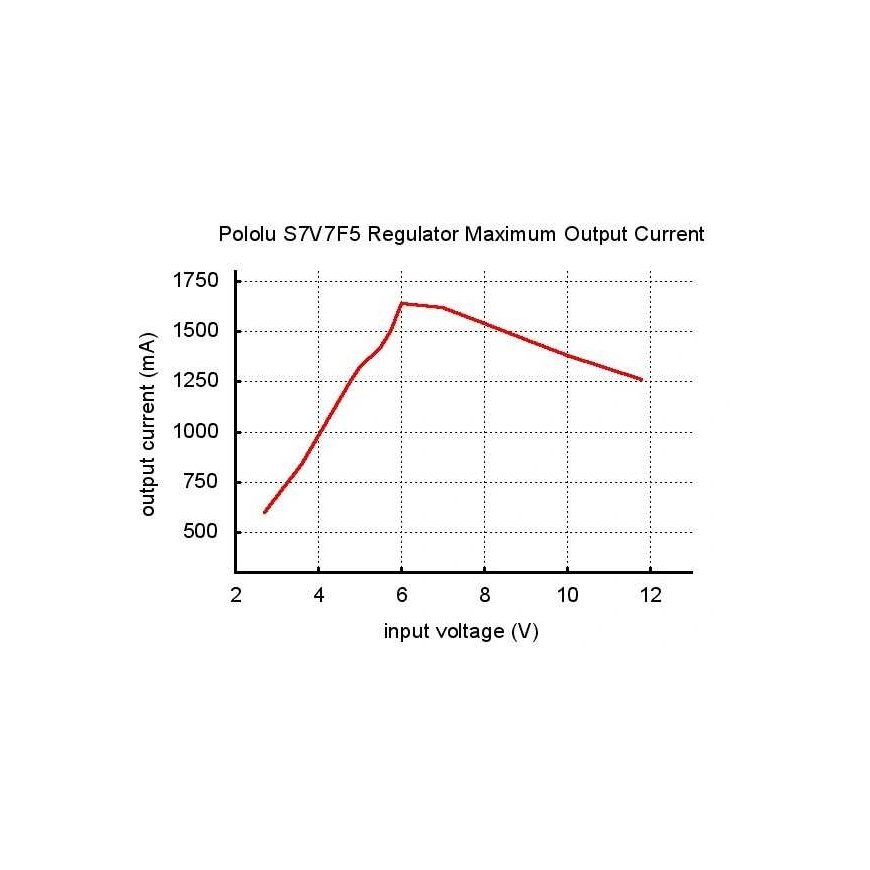

- Suurin ulostusvirta:
- 1A (alas)
- 0.5A (nostettu)
- Ulostulojännite: 5V
- Lämpösuojaus
- Mitat: 9x12x3mm
- Paino: 0.5g (ilman liittimiä)
