S7V7F5 - Sprieguma pārveidotājs step-up/step-down - 5V 1A - Pololu 2119
3728476 AN-00941
5904422305741
Piegāde 11-18 d.d.
Viss par produktu

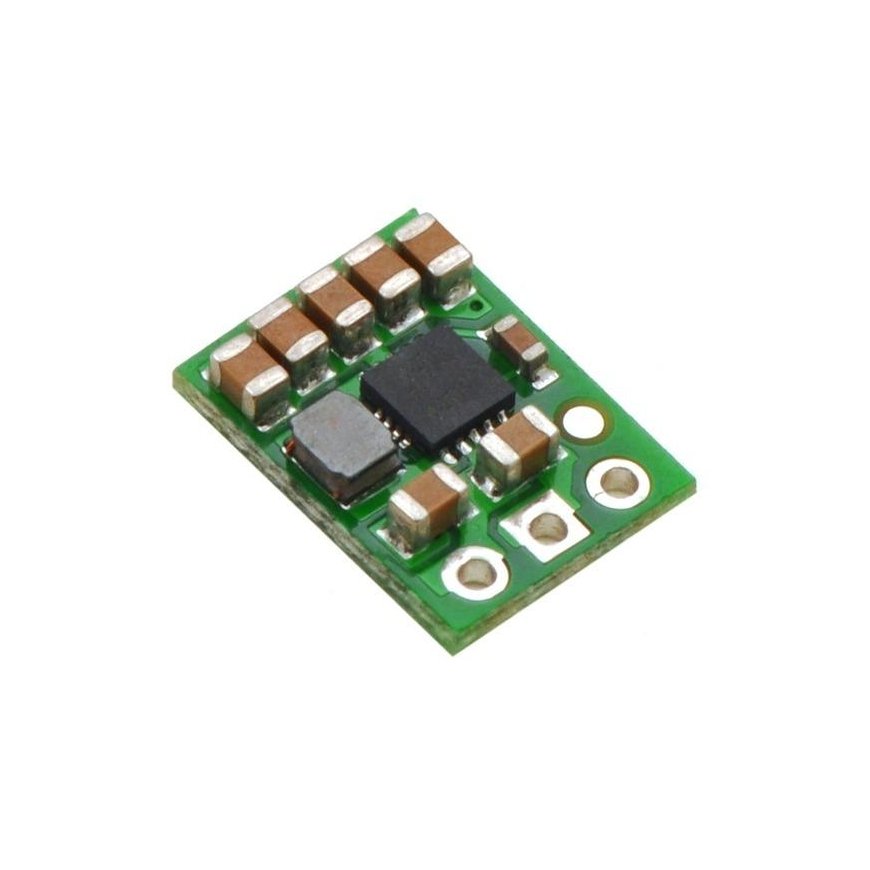

Miniatūras impulsu pārveidotāja modulis, kas darbojas ar spriegumu no 2.7V līdz 11.8V. Izejas spriegums ir iestatīts uz 5V. Maksimālā strāva 1A. Izmēri: 9x12x3mm.
S7V7F5 – paaugstināšanas/mazināšanas pārveidotājs – 5V 1A – Pololu 2119
Pārveidotājs tiek izmantots, lai barotu ķēdes, kas darbojas ar 5V spriegumu. Sistēma ir ar plašu ieejas sprieguma diapazonu, tāpēc tā ir ideāli piemērota baterijām darbināmām konstrukcijām. S7V7F5 izmantošana nodrošina barošanas stabilitāti visā akumulatora izlādes ciklā. Lai palielinātu uzticamību, modulī ir iebūvēta īssavienojuma aizsardzība un automātiskās barošanas izslēgšanas sistēma, kad tiek pārsniegta pieļaujamā darba temperatūra.
Kā izmantot
Modulis ir ļoti viegli lietojams, tam ir trīs galvenie pini:
- VIN - ieejas spriegums 2,7V - 11,8V diapazonā. Ja tas ir zemāks, modulis neieslēgsies, augstāks spriegums var sabojāt sistēmu.
- GND – zemes potenciāls.
- VOUT - izejas spriegums 5V.
- Pieļaujamais ieejas sprieguma diapazons ir no 2,7V līdz 11,8V. Ja vērtība ir zemāka, regulators neieslēgsies. Augstāks spriegums var sabojāt sistēmu.
Izejas spriegums ir iestatīts uz 5 V, bet var būt līdz 5,2 V, kad slodze nav vai ir maza.

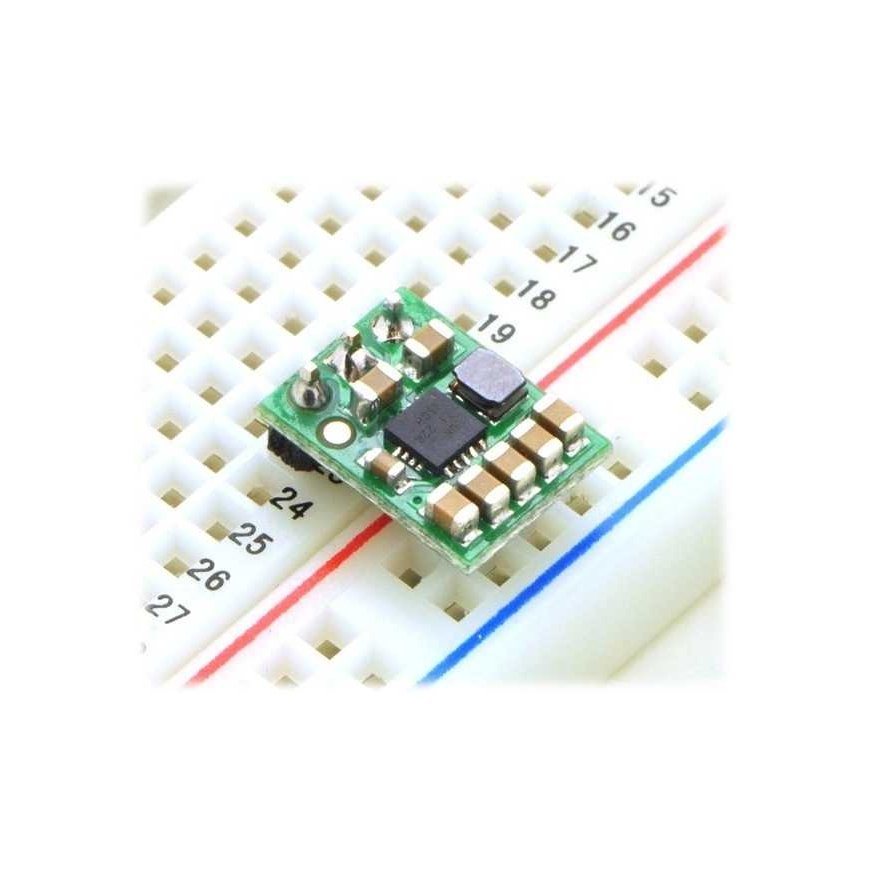

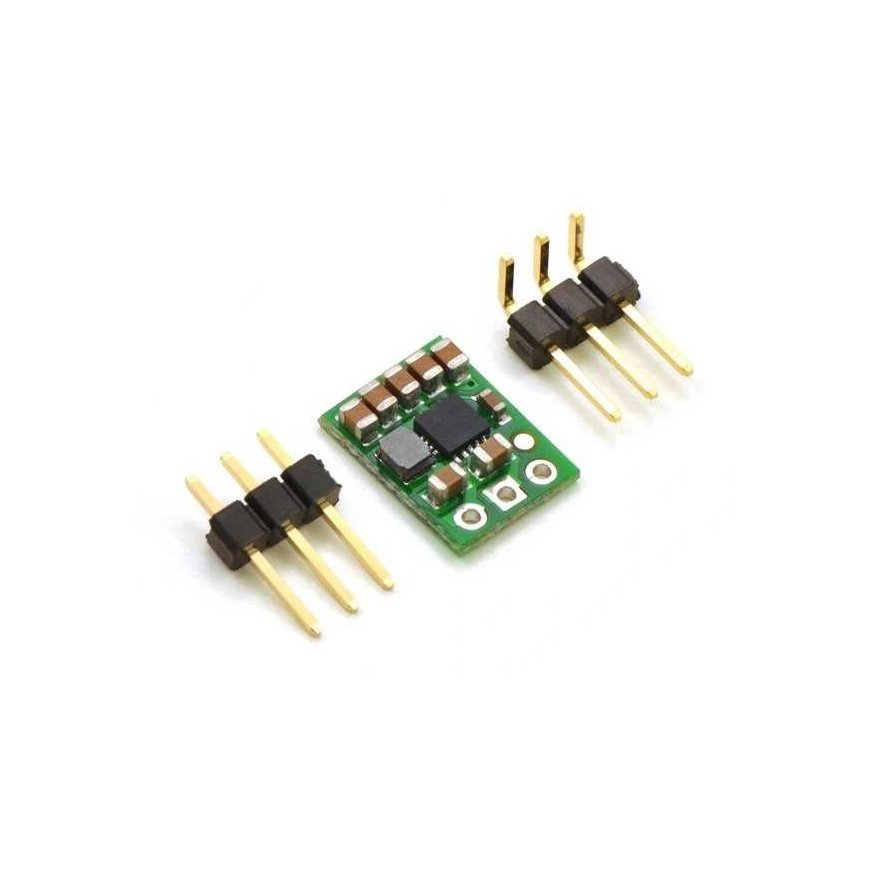

Savienojumi ir pareizi marķēti uz plates. Pinu attālums ir 2,54 mm (populāri zelta pin savienojumi). Moduli var pievienot maizes plāksnei, pieslēdzot to ar vadiem vai lodējot pie tam paredzētas drukātās plates.
- Ieejas spriegums: no 2.7V līdz 11.8V
- Maksimālā izejas strāva:
- 1A (samazināta)
- 0.5A (paaugstināta)
- Izejas spriegums: 5V
- Aizsardzība pret temperatūru
- Izmēri: 9x12x3mm
- Svars: 0.5g (bez savienojumiem)
