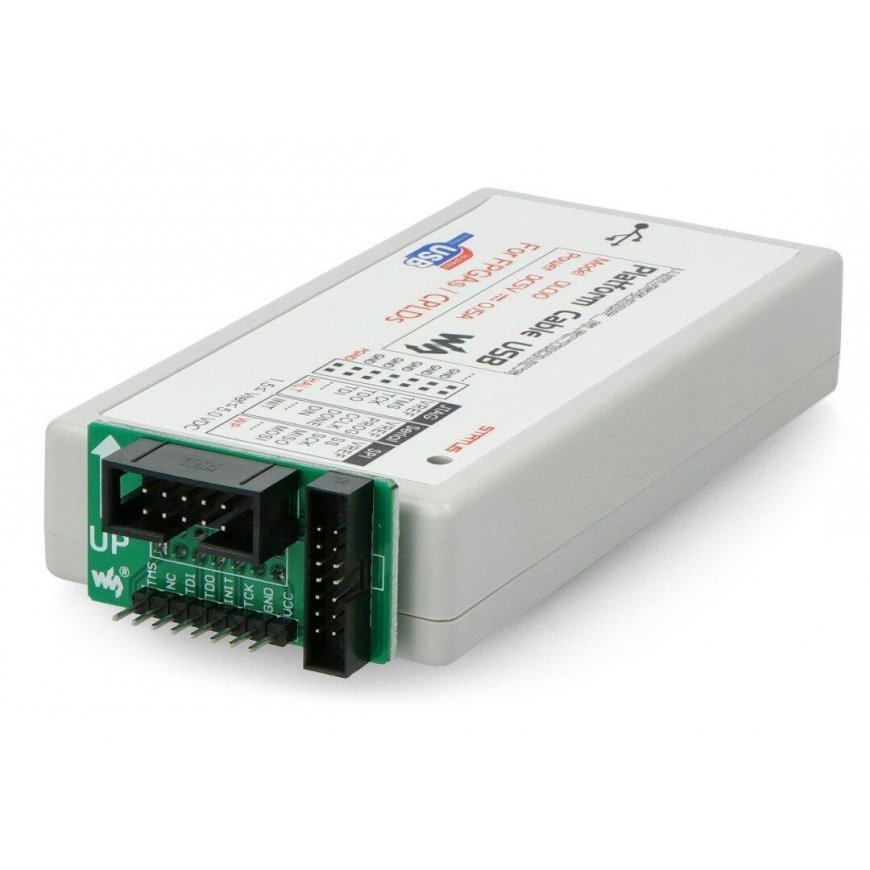

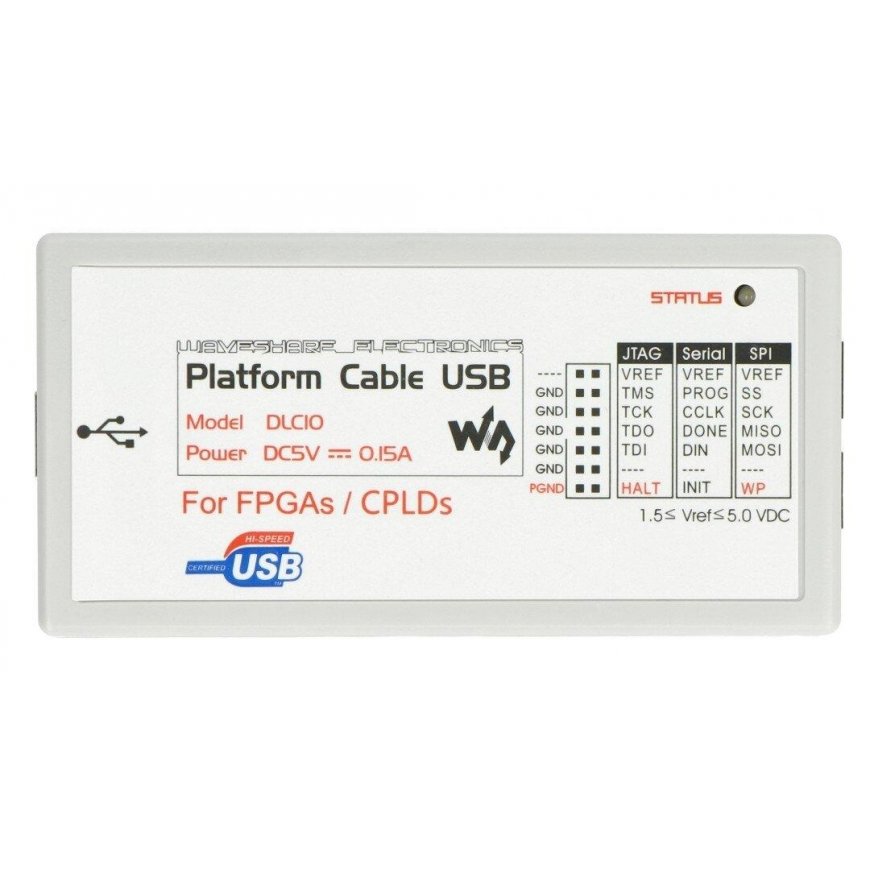

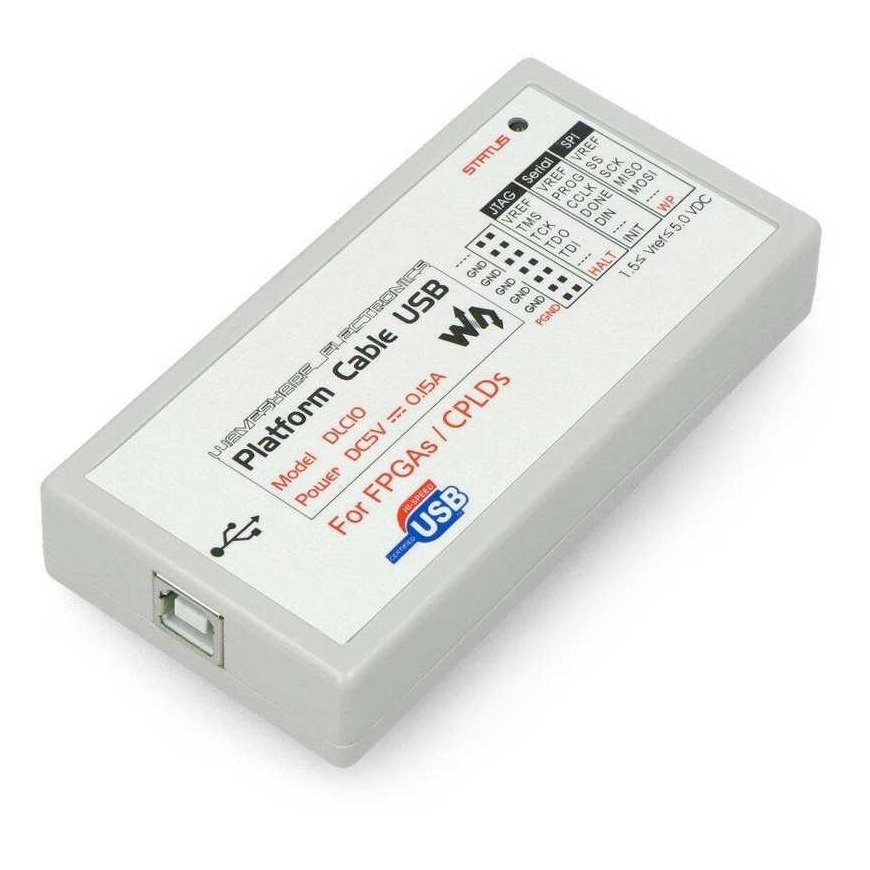

USB программатор и отладчик для устройств Xilinx, Waveshare 6530

Все о продукте

Платформа, позволяющая программировать и настраивать устройства Xilinx через USB. Основой устройства является CY7C68013A + FPGA чип, который совместим с оригинальными платформами Xilinx. Он поддерживает программирование через JTAG, Slave-Serial и SPI интерфейсы. Он работает при напряжении 1,5 В / 1,8 В / 2,5 В / 3,3 В / 5 В.

Основные характеристики:

• Основан на CY7C68013A + FPGA
• Позволяет программировать любое устройство Xilinx FPGA / CPLDS / ISP PROM
• Поддерживает программирование JTAG / Slave-Serial / SPI
• Поддерживает такие напряжения, как: 1,5 В / 1,8 В / 2,5 В / 3,3 В / 5 В
• Позволяет изменять частоту тактового сигнала, автоматически корректирует частоту программного обеспечения Xilinx
• Автоматически обновляет программное обеспечение, поэтому поддерживает другие устройства Xilinx
• Антистатическая и многослойная изоляция сигнала
• В комплекте адаптеры и провода для подключения к официальной плате или цепи
• Поддерживает такие программные обеспечения:
• Xilinx ISE
• iMPACT
• ChipScope
• Vivado
• Совместимые устройства:
• Xilinx FPGA: UltraScale / 7 серии / Zynq / Kintex / Virtex / Artix / Spartan и др.
• Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II и др.
• Xilinx PROM: XCF00S / XCF00P / XL и др., и др.
• В нем есть светодиоды состояния:
• Красный: подключен USB
• Желтый: подключен USB и питается Vref (целевая плата)


В комплекте:

• Xilinx USB программатор и отладчик

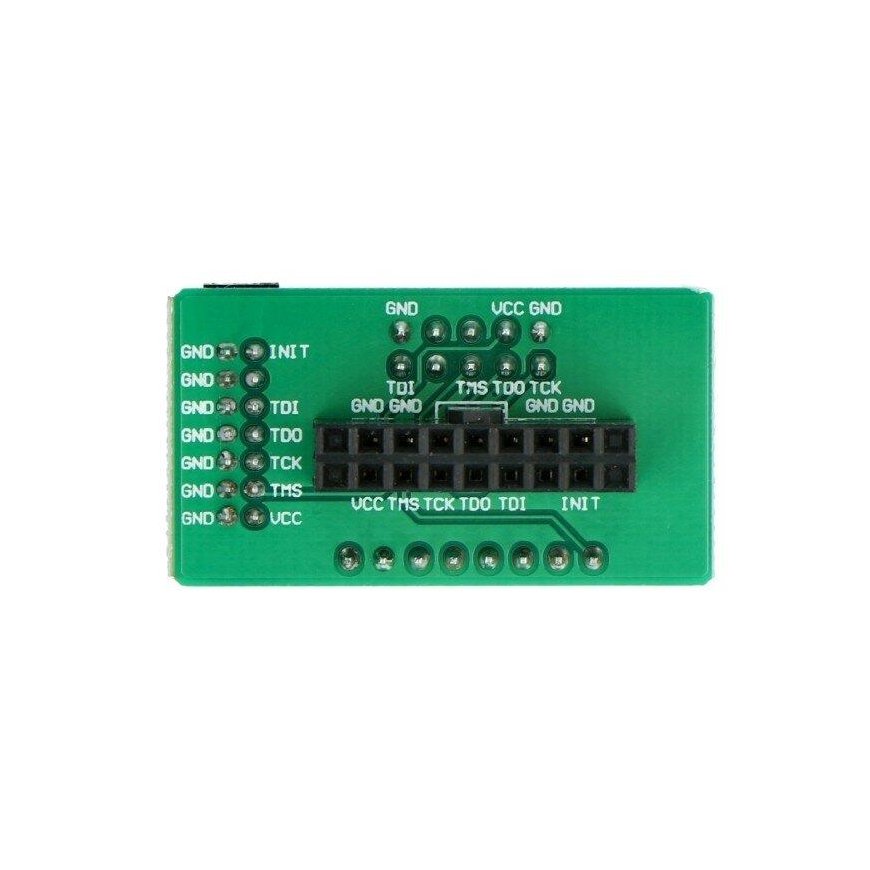

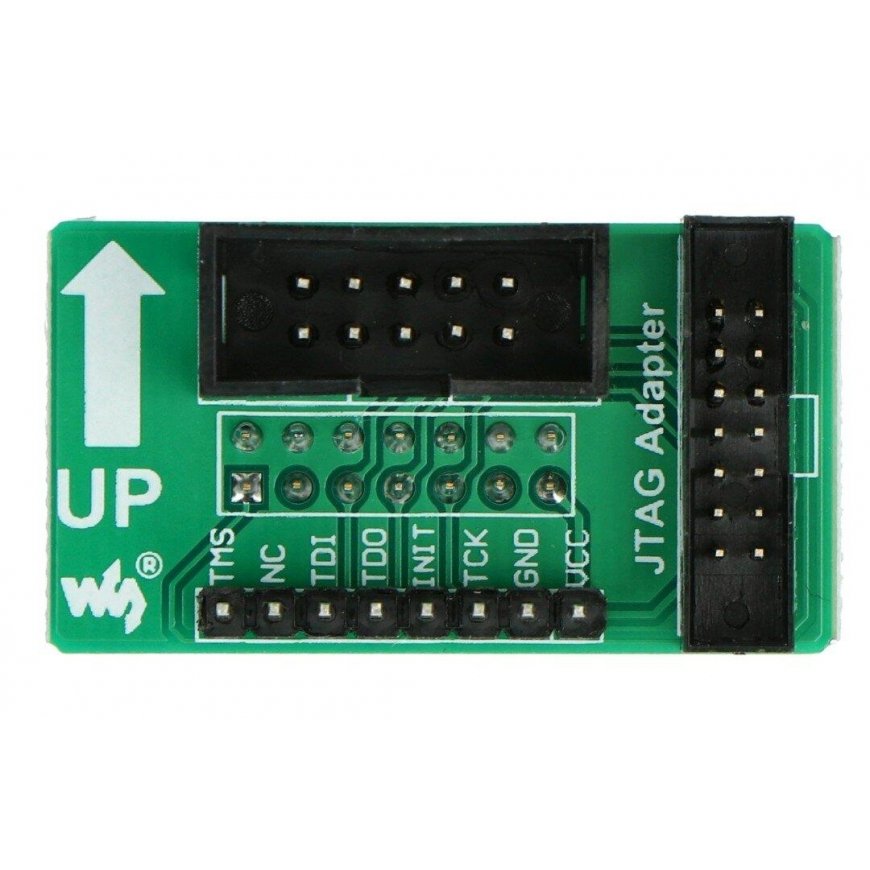

• JTAG адаптер
• USB кабель
• 7-жильный кабель с 8-контактным разъемом
• 6-жильный кабель с 8-контактным разъемом
• JTAG 14-контактный кабель, 2,54 мм
• JTAG 14-контактный кабель, 2 мм
• JTAG 10-контактный кабель, 2,54 мм
