USB-ohjelmoija ja viritin, tarkoitettu Xilinx-laitteille, Waveshare 6530

69.01 €
Kuukausimaksu alkaen 2,68 €
3721267

AN-16398

5904422344450

Shipping 8-15 w.d

Oletko kiinnostunut tästä tuotteesta ?
(Lue käyttöehdot)

All about the product

Alusta, joka mahdollistaa Xilinx-laitteiden ohjelmoinnin ja virittämisen USB:n kautta. Laitteen perusta on CY7C68013A + FPGA-siru, joka on yhteensopiva alkuperäisten Xilinx-alustojen kanssa. Se tukee ohjelmointia JTAG-, Slave-Serial- ja SPI-liitännöillä. Se toimii 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V jännitteellä.

Pääominaisuudet:

  • Perustuu CY7C68013A + FPGA:han
  • Mahdollistaa minkä tahansa Xilinx FPGA / CPLDS / ISP PROM -laitteen ohjelmoinnin
  • Tukee JTAG / Slave-Serial / SPI -ohjelmointia
  • Tukee jännitteitä kuten: 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V
  • Mahdollistaa kellotaajuuden muuttamisen, säätää automaattisesti Xilinx-ohjelmiston taajuutta
  • Päivittää ohjelmiston automaattisesti, joten se tukee muita Xilinx-laitteita
  • Staattinen ja monikerroksinen signaalieristys
  • Mukana on adapterit ja kaapelit virallisen levyn tai piirin liittämistä varten
  • Tukee seuraavia ohjelmistoja:
    • Xilinx ISE
    • iMPACT
    • ChipScope
    • Vivado
  • Yhteensopivat laitteet:
    • Xilinx FPGA: UltraScale / 7-sarja / Zynq / Kintex / Virtex / Artix / Spartan jne.
    • Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II jne.
    • Xilinx PROM: XCF00S / XCF00P / XL jne., Kt.
  • Siinä on tilan LED-valot:
    • Punainen: USB liitetty
    • Keltainen: USB liitetty ja Vref (kohdelevy) virrassa

Pakkaus sisältää:

  • Xilinx USB ohjelmoija ja viritin

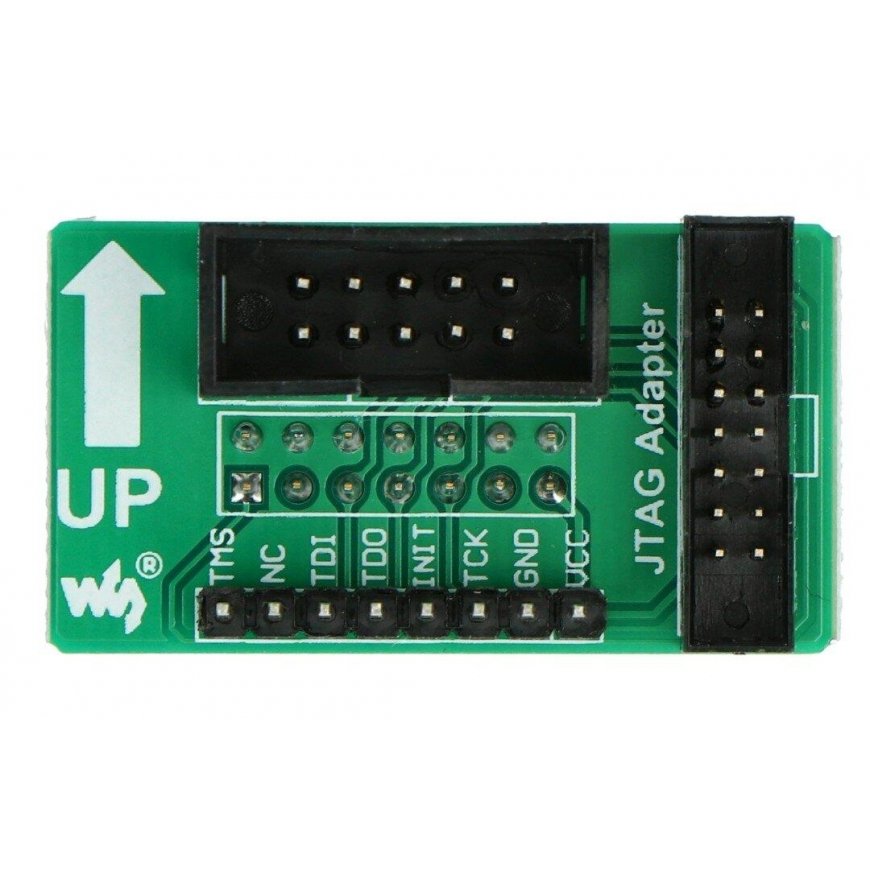

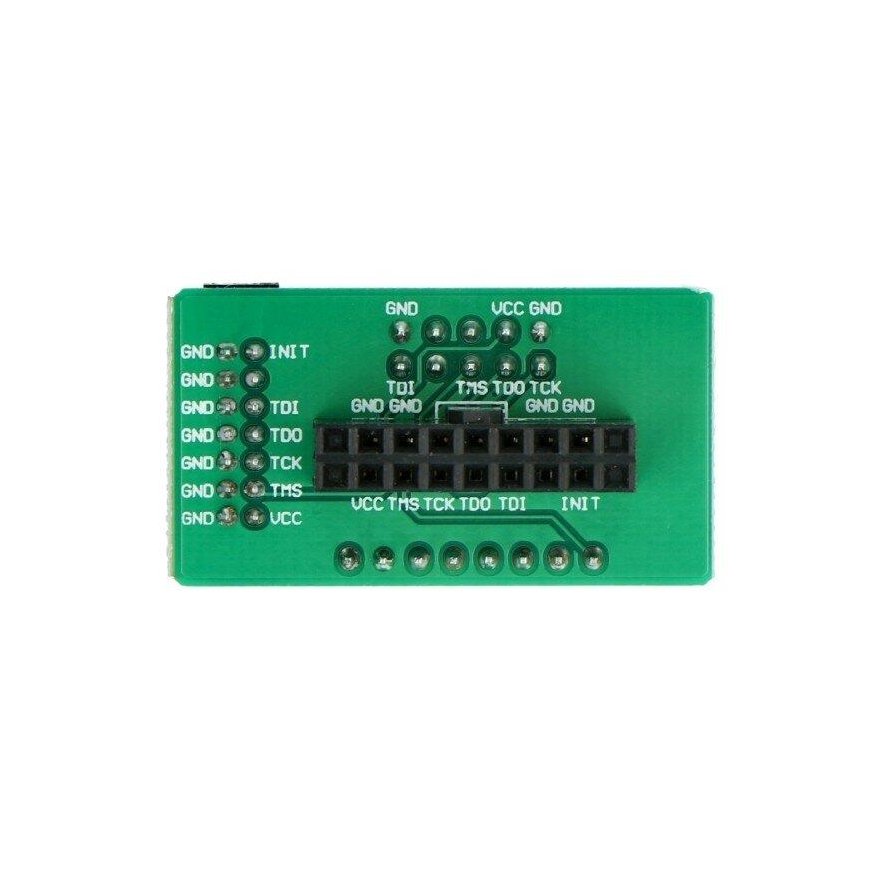

  • JTAG-adapteri
  • USB-kaapeli
  • 7-johtiminen kaapeli, jossa on 8-napainen liitin
  • 6-johtiminen kaapeli, jossa on 8-napainen liitin
  • JTAG 14-napainen kaapeli, 2,54 mm
  • JTAG 14-napainen kaapeli, 2 mm
  • JTAG 10-napainen kaapeli, 2,54 mm
