Toote toon ja tegelik värvus võivad erineda pildil kujutatust, kuna pildid on illustratiivse iseloomuga. Samuti on toote kirjeldus üldine ega pruugi sisaldada kõiki toote omadusi.

USB programmeerija ja silur, mõeldud Xilinx seadmetele, Waveshare 6530

69.01 €
Kuumakse alates 2,68 €
3721267

AN-16398

5904422344450

Tarneaeg 8-15 t.p.

Kauba vastu huvi?
(Lugege teenusetingimusi)

Kõik toote kohta

Platvorm, mis võimaldab Xilinx seadmeid USB kaudu programmeerida ja häälestada. Seadme alus on CY7C68013A + FPGA kiip, mis on ühilduv originaalsete Xilinx platvormidega. See toetab programmeerimist JTAG, Slave-Serial ja SPI liideste kaudu. See töötab 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V pingel.

Peamised omadused:

  • Toetub CY7C68013A + FPGA
  • Lubab programmeerida igasuguseid Xilinx FPGA / CPLDS / ISP PROM seadmeid
  • Toetab JTAG / Slave-Serial / SPI programmeerimist
  • Toetab selliseid pingeid nagu: 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V
  • Lubab muuta kellafrekventsi, reguleerib automaatselt Xilinx tarkvara sagedust
  • Uuendab automaatselt tarkvara, seega toetab ka teisi Xilinx seadmeid
  • Eristatud ja mitmekihiline signaali isolatsioon
  • Komplektis on adapterid ja kaablid, et ühendada ametliku plaadi või ringiga
  • Toetab järgmisi tarkvarasid:
    • Xilinx ISE
    • iMPACT
    • ChipScope
    • Vivado
  • Ühilduvad seadmed:
    • Xilinx FPGA: UltraScale / 7 seeria / Zynq / Kintex / Virtex / Artix / Spartan jne.
    • Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II jne.
    • Xilinx PROM: XCF00S / XCF00P / XL jne., Kt.
  • Sellel on oleku LED-id:
    • Punane: ühendatud USB
    • Kollane: ühendatud USB ja toidetud Vref (sihtplaat)

Komplektis:

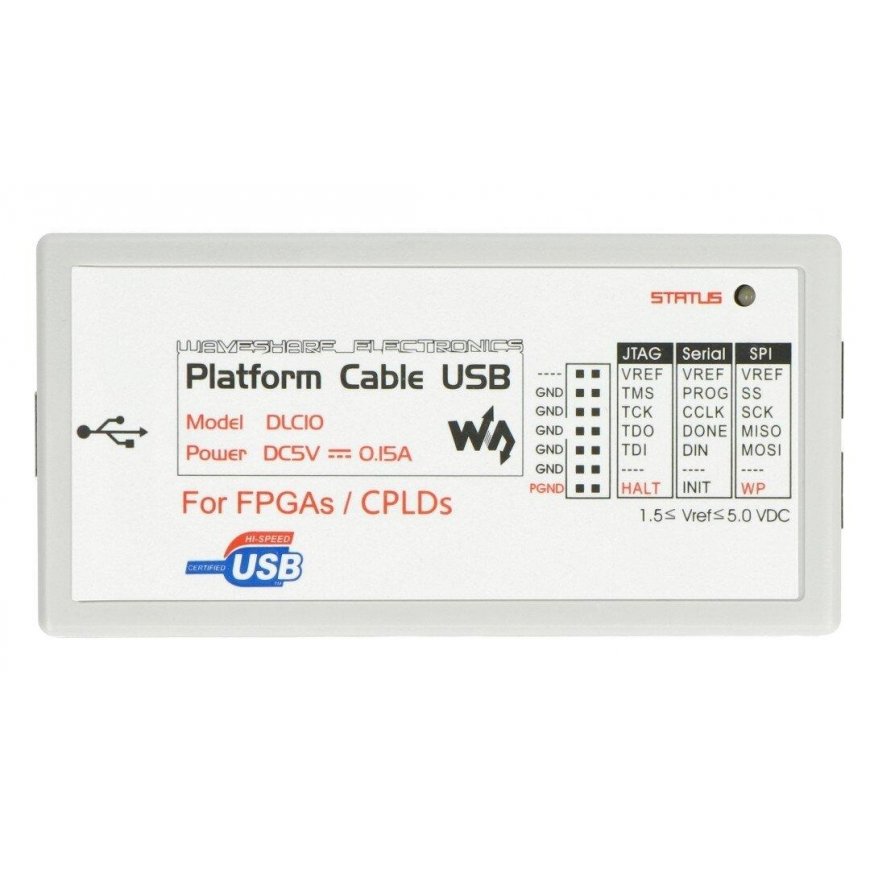

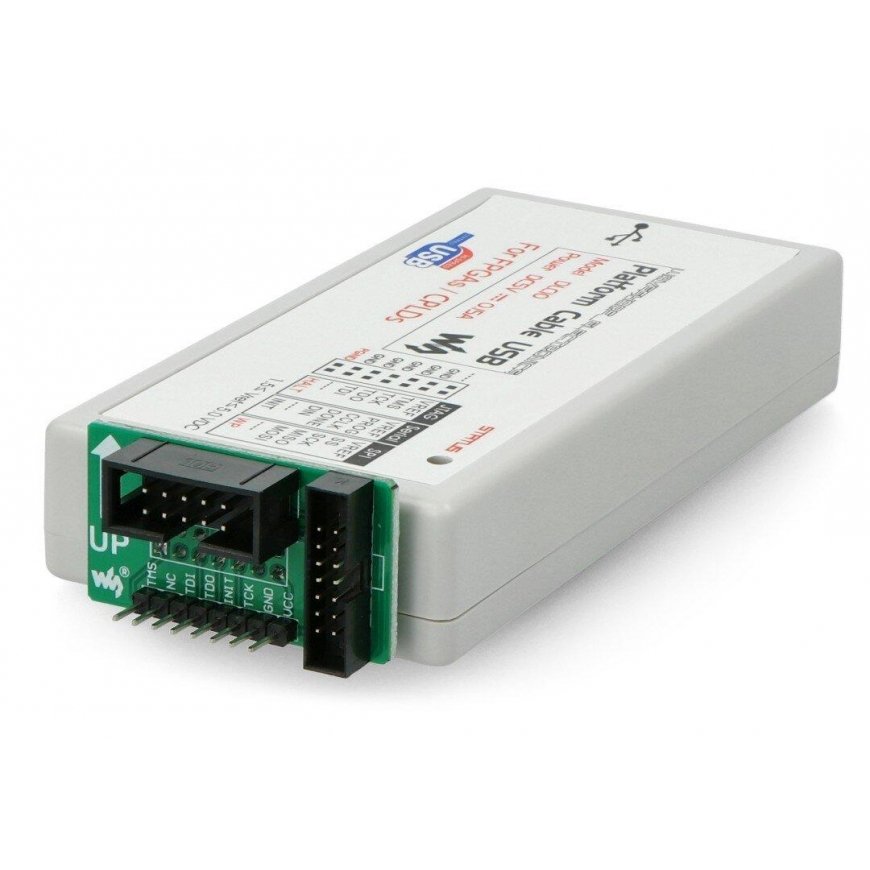

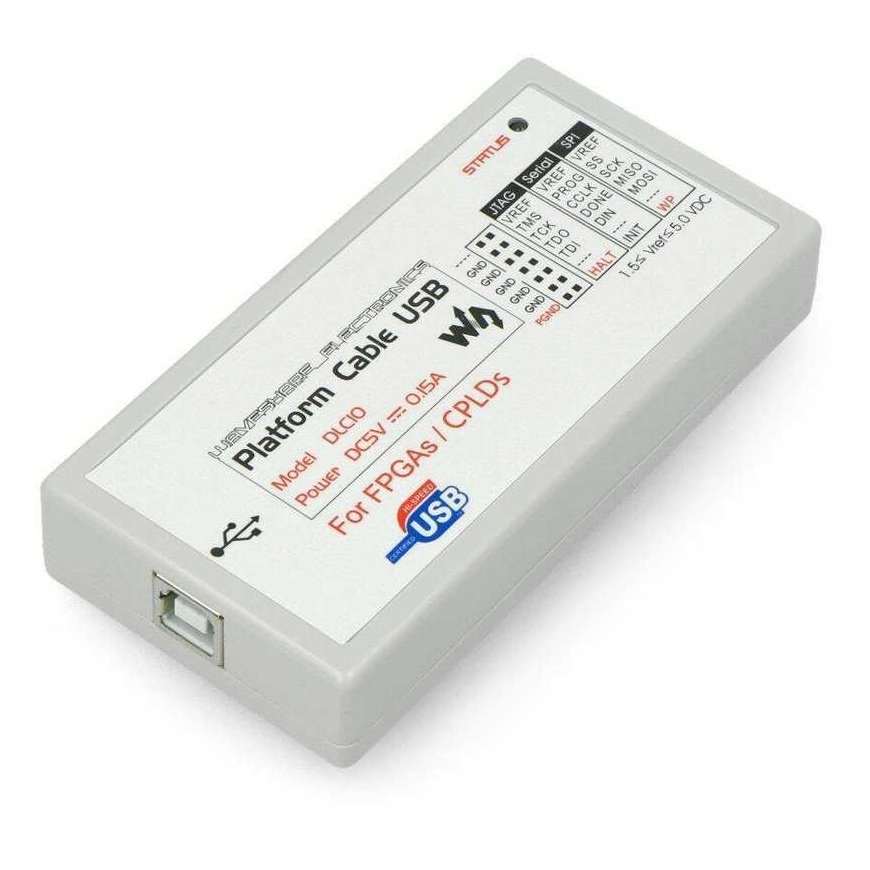

  • Xilinx USB programmeerija ja häälestaja

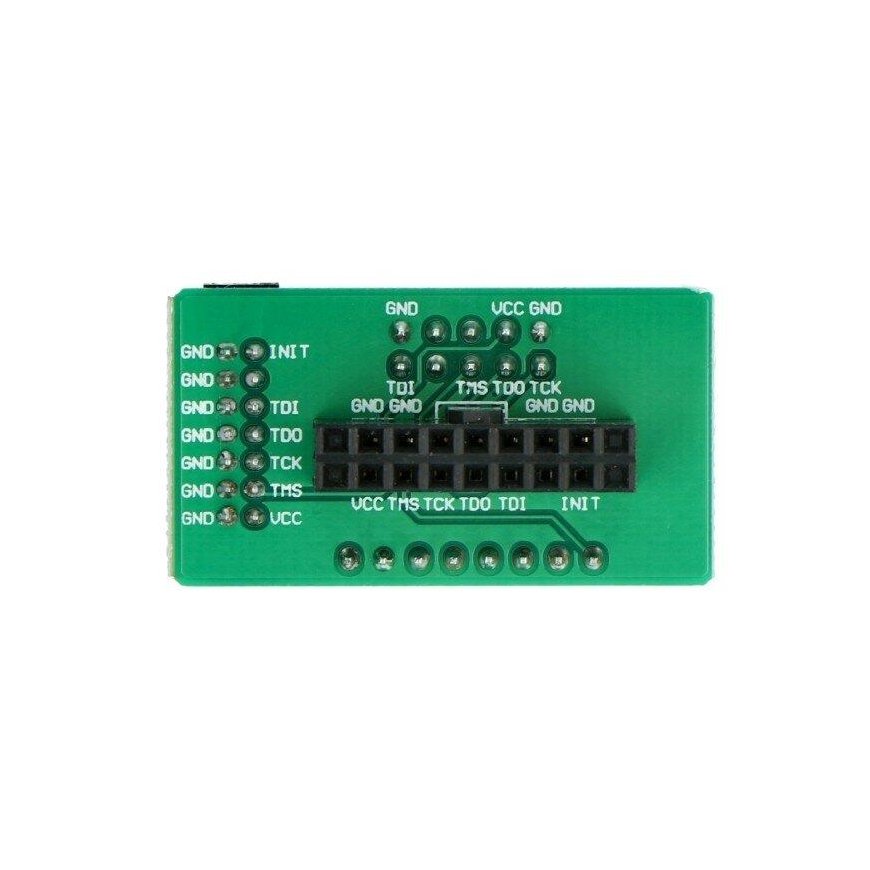

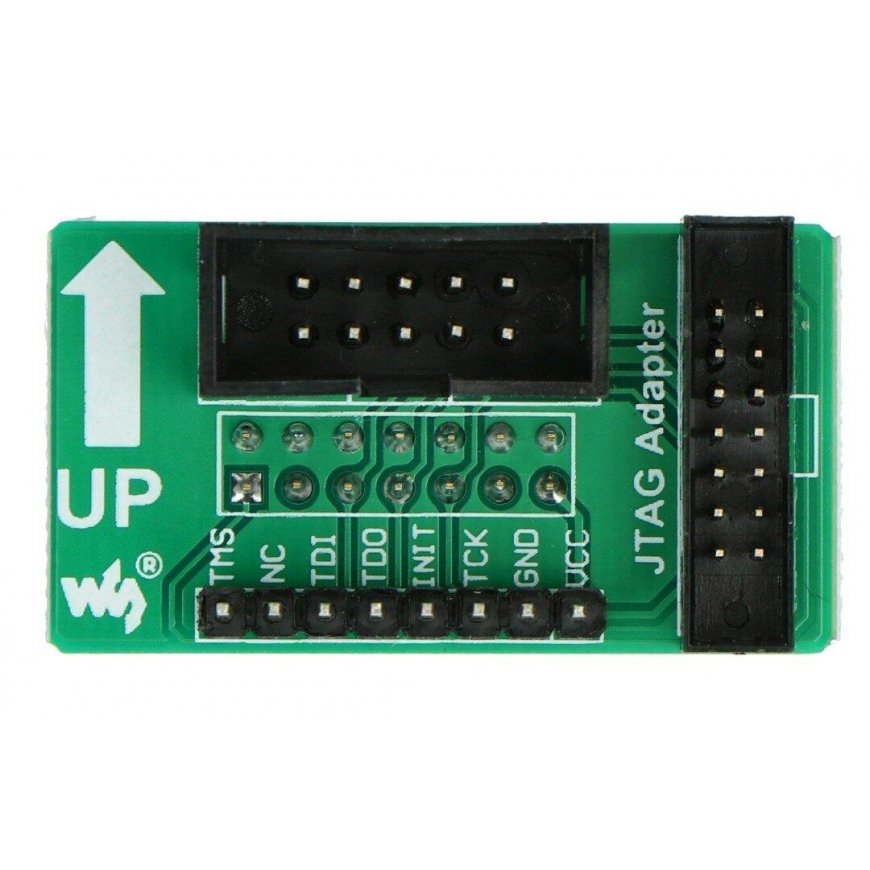

  • JTAG adapter
  • USB kaabel
  • 7-juhtmeline kaabel 8 kontaktiga pistikuga
  • 6-juhtmeline kaabel 8 kontaktiga pistikuga
  • JTAG 14 kontaktiga kaabel, 2,54 mm
  • JTAG 14 kontaktiga kaabel, 2 mm
  • JTAG 10 kontaktiga kaabel, 2,54 mm
