USB programatorius ir derintuvas, skirtas Xilinx įrenginiams, Waveshare 6530

69.01 €
Mėn. mokestis nuo 2,68 €
3721267

AN-16398

5904422344450

Pristatymas 8-15 d.d.

Ar jus domina šis produktas?
(Perskaitykite paslaugų teikimo sąlygas)

Viskas apie produktą

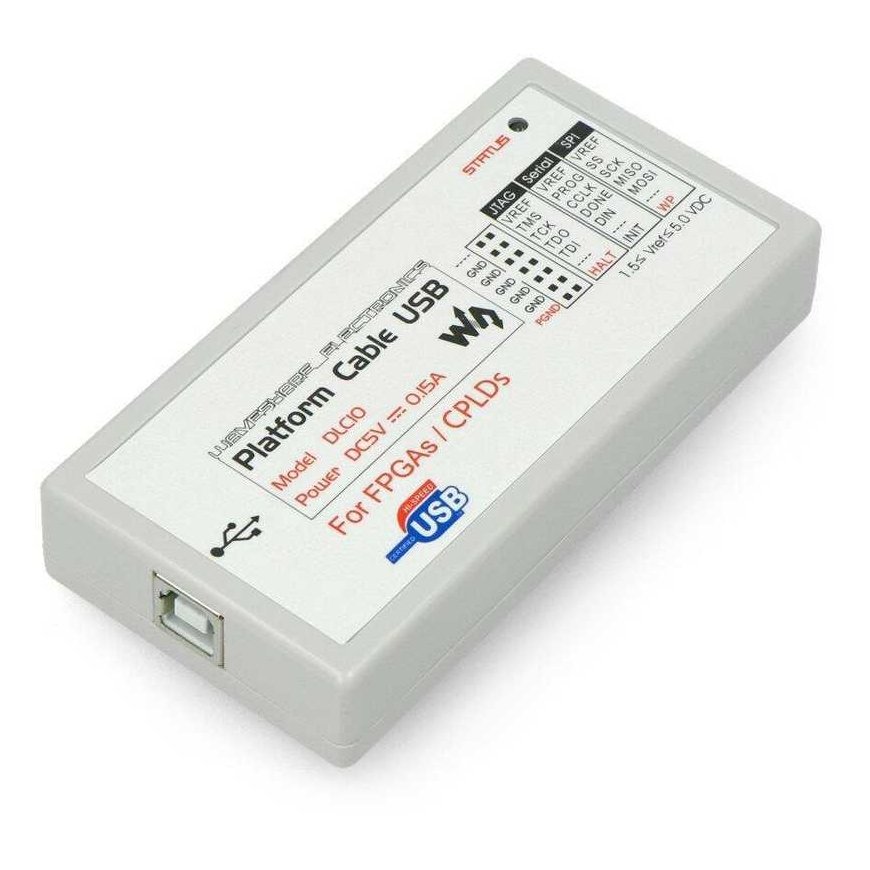

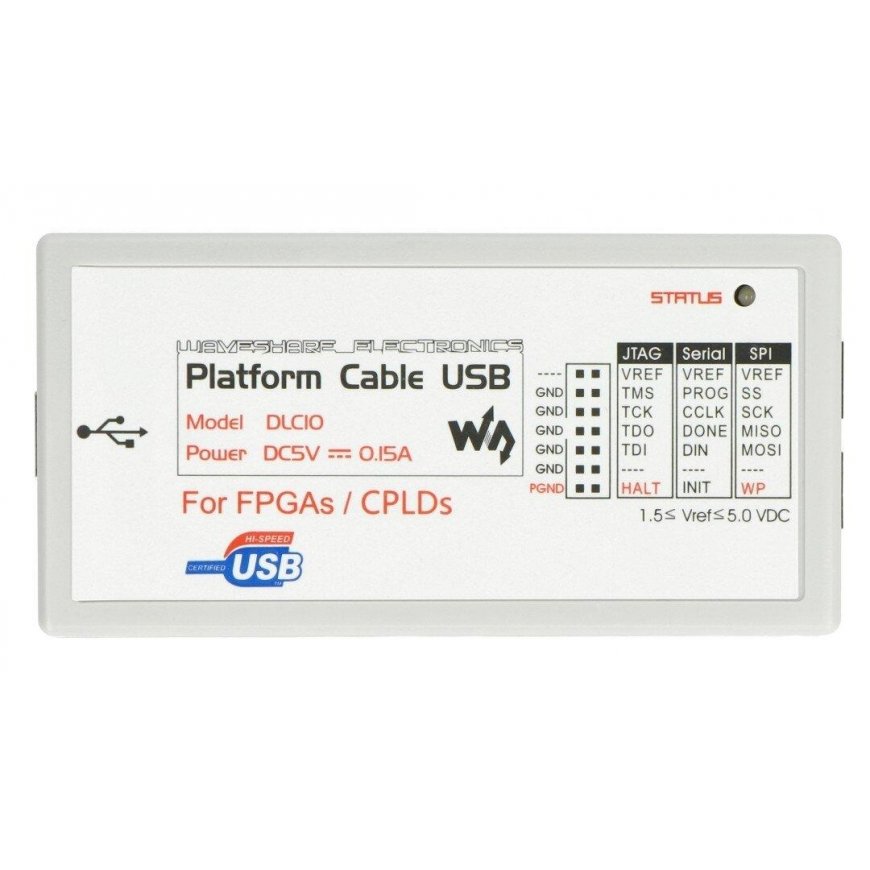

Platforma, leidžianti programuoti ir derinti Xilinx įrenginius per USB. Prietaiso pagrindas yra CY7C68013A + FPGA lustas, kuris suderinamas su originaliomis Xilinx platformomis. Jis palaiko programavimą per JTAG, Slave-Serial ir SPI sąsajas. Jis veikia esant 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V įtampai.

Pagrindinės savybės:

  • Remiasi CY7C68013A + FPGA
  • Leidžia programuoti bet kurį Xilinx FPGA / CPLDS / ISP PROM įrenginį
  • Palaiko JTAG / Slave-Serial / SPI programavimą
  • Palaiko tokias įtampas kaip: 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V
  • Leidžia pakeisti laikrodžio dažnį, automatiškai koreguoja Xilinx programinės įrangos dažnį
  • Automatiškai atnaujina programinę įrangą, todėl palaiko kitus Xilinx įrenginius
  • Antistatinė ir daugiasluoksnė signalo izoliacija
  • Komplekte yra adapteriai ir laidai, skirti prijungti prie oficialios plokštės ar grandinės
  • Palaiko tokias programines įrangas:
    • Xilinx ISE
    • iMPACT
    • ChipScope
    • Vivado
  • Suderinami įrenginiai:
    • Xilinx FPGA: UltraScale / 7 serijos / Zynq / Kintex / Virtex / Artix / Spartan ir kt.
    • Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II ir kt.
    • Xilinx PROM: XCF00S / XCF00P / XL ir kt., Kt.
  • Jame yra būsenos šviesos diodai:
    • Raudona: prijungtas USB
    • Geltona: prijungtas USB ir maitinamas Vref (tikslinė plokštė)

Komplekte:

  • Xilinx USB programatorius ir derintuvas

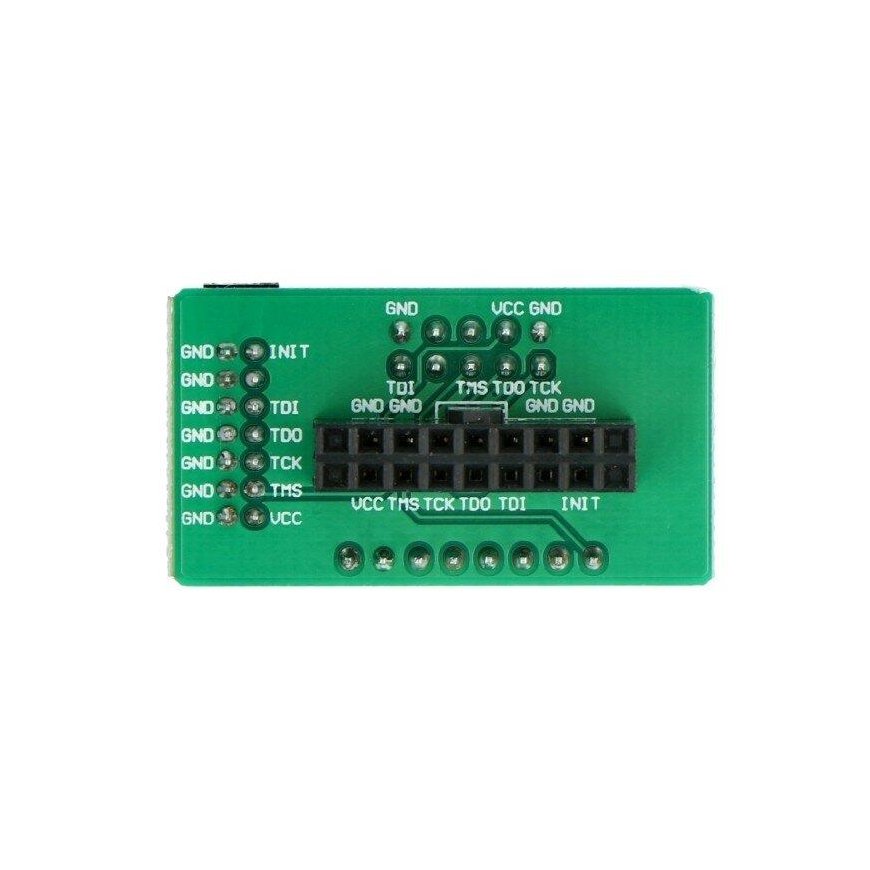

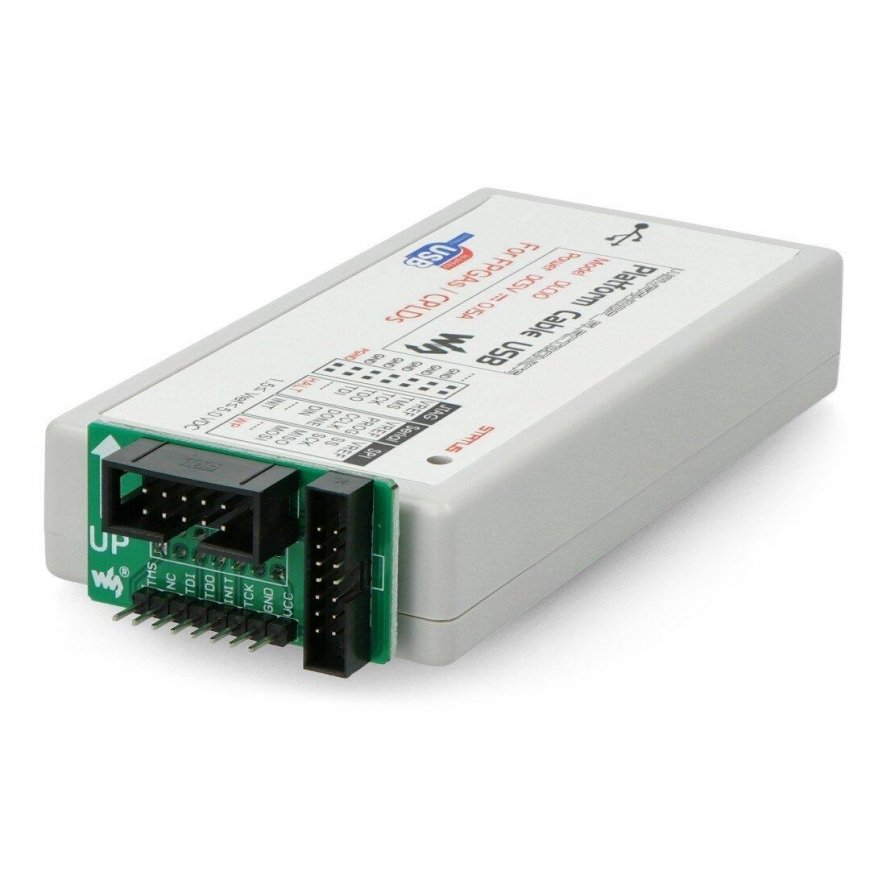

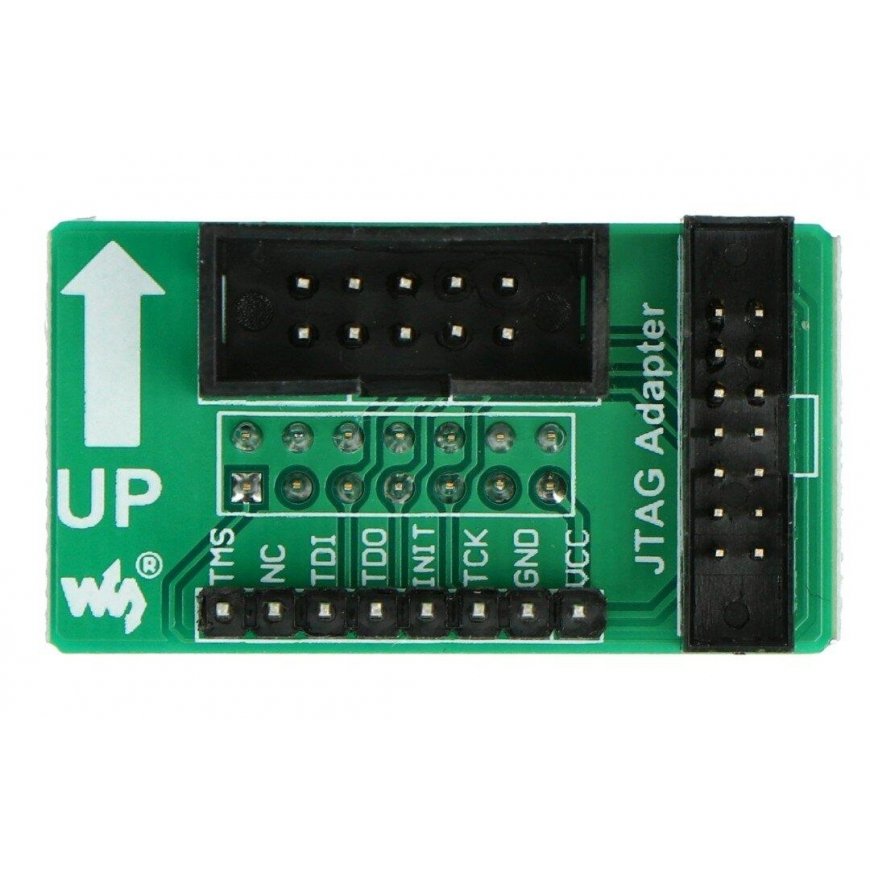

  • JTAG adapteris
  • USB laidas
  • 7-wire laidas su 8 kontaktų jungtimi
  • 6-wire laidas su 8 kontaktų jungtimi
  • JTAG 14 kontaktų laidas, 2,54 mm
  • JTAG 14 kontaktų laidas, 2 mm
  • JTAG 10 kontaktų laidas, 2,54 mm
