USB programmētājs un debuggers, kas paredzēts Xilinx ierīcēm, Waveshare 6530

69.01 €
Ikm. maksa no 2,68 €
3721267

AN-16398

5904422344450

Piegāde 8-15 d.d.

Šī prece Jūs ieinteresēja
(Lasīt pakalpojumu sniegšanas noteikumus)

Viss par produktu

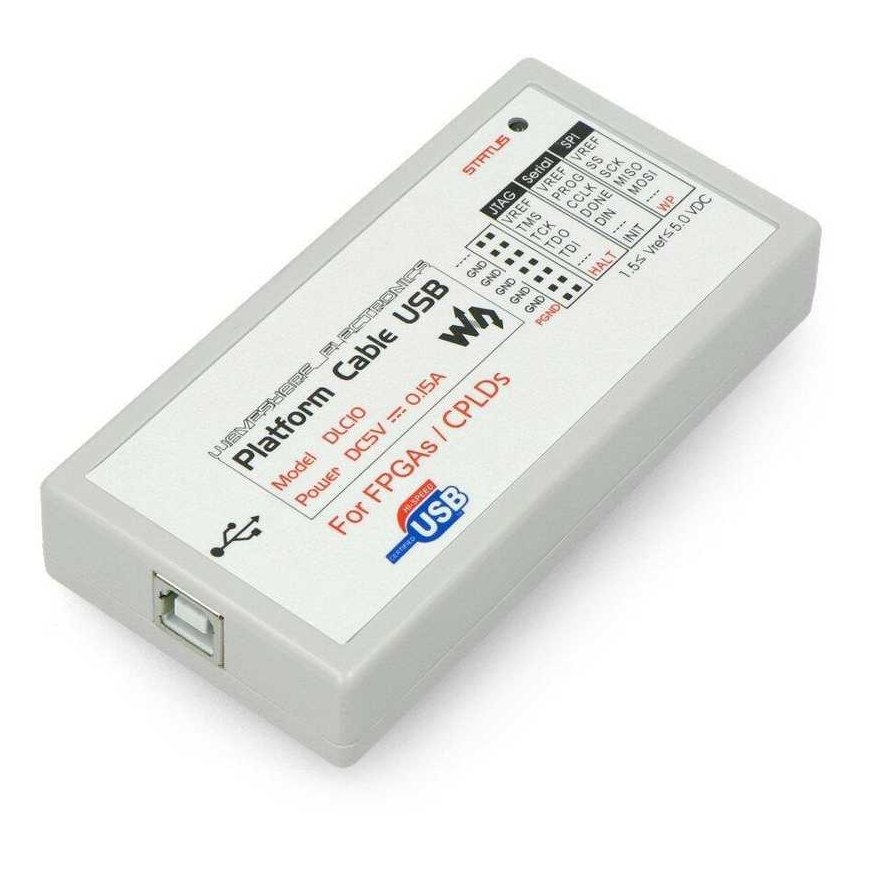

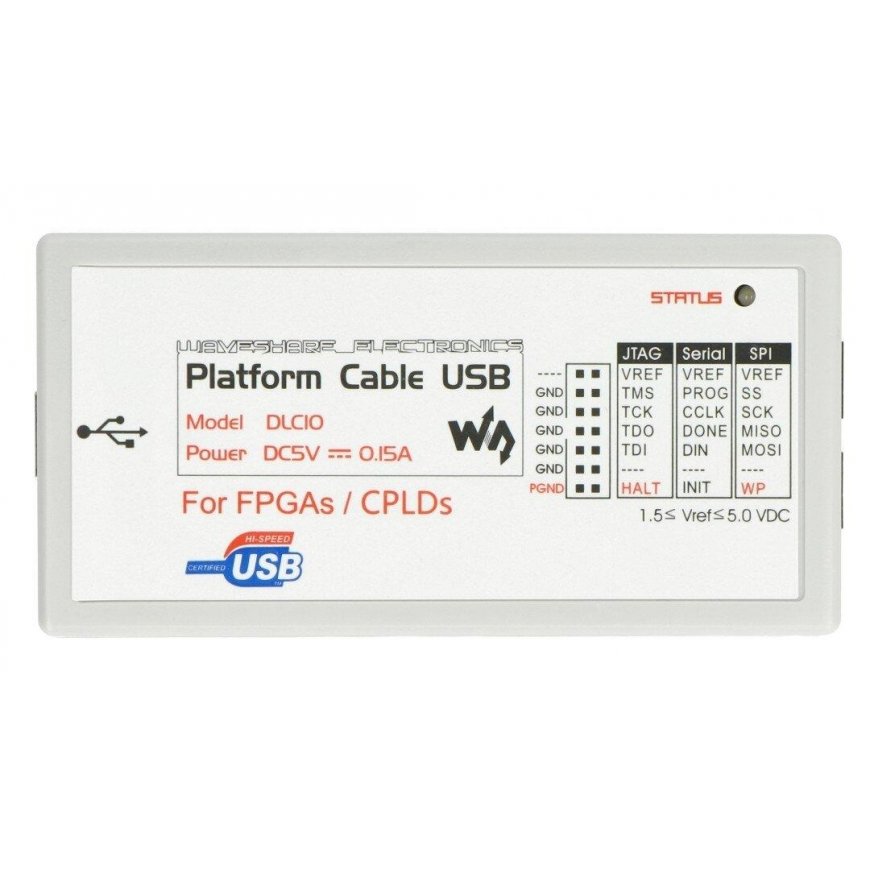

Platforma, kas ļauj programmēt un konfigurēt Xilinx ierīces caur USB. Ierīces pamatā ir CY7C68013A + FPGA mikroshēma, kas ir saderīga ar oriģinālajām Xilinx platformām. Tā atbalsta programmēšanu caur JTAG, Slave-Serial un SPI saskarnēm. Tā darbojas pie 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V sprieguma.

Galvenās īpašības:

  • Balstās uz CY7C68013A + FPGA
  • Ļauj programmēt jebkuru Xilinx FPGA / CPLDS / ISP PROM ierīci
  • Atbalsta JTAG / Slave-Serial / SPI programmēšanu
  • Atbalsta tādus spriegumus kā: 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V
  • Ļauj mainīt pulksteņa frekvenci, automātiski koriģē Xilinx programmatūras frekvenci
  • Automātiski atjaunina programmatūru, tādējādi atbalsta citas Xilinx ierīces
  • Antistatiska un daudzslāņu signāla izolācija
  • Komplektā ir adapteri un vadi, lai pieslēgtos oficiālajai platei vai shēmai
  • Atbalsta tādas programmatūras:
    • Xilinx ISE
    • iMPACT
    • ChipScope
    • Vivado
  • Saderīgas ierīces:
    • Xilinx FPGA: UltraScale / 7 sērija / Zynq / Kintex / Virtex / Artix / Spartan utt.
    • Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II utt.
    • Xilinx PROM: XCF00S / XCF00P / XL utt., Kt.
  • Tajā ir statusa gaismas diodes:
    • Sarkana: pieslēgts USB
    • Dzeltena: pieslēgts USB un barots Vref (mērķa plate)

Komplektā:

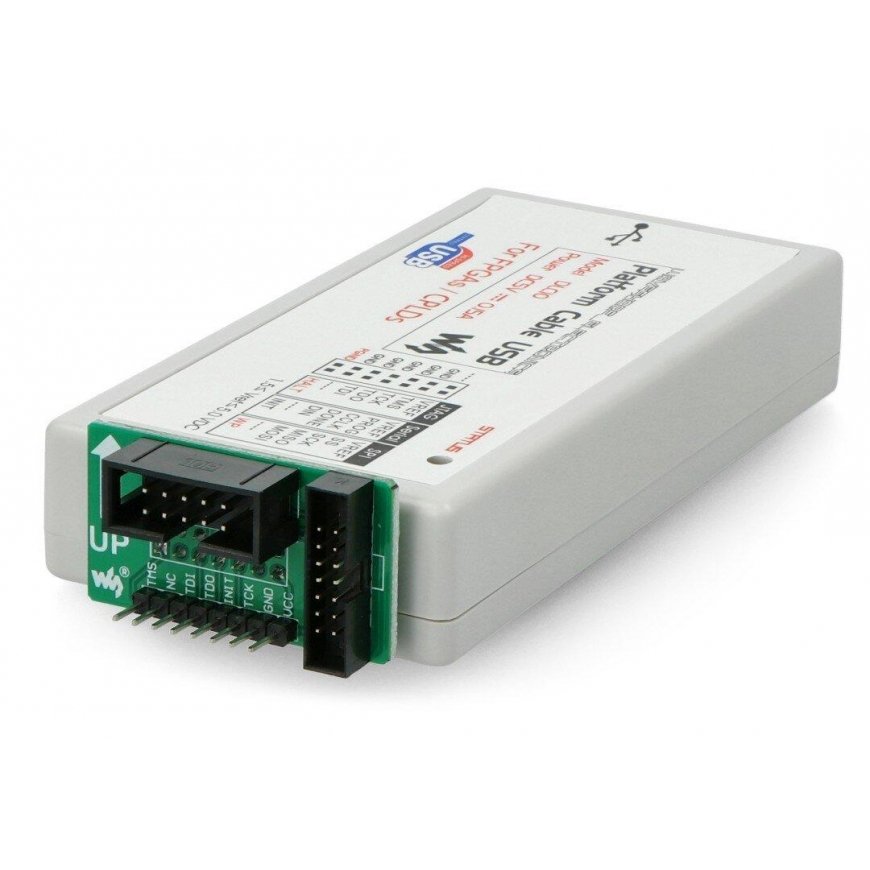

  • Xilinx USB programmētājs un konfigurators

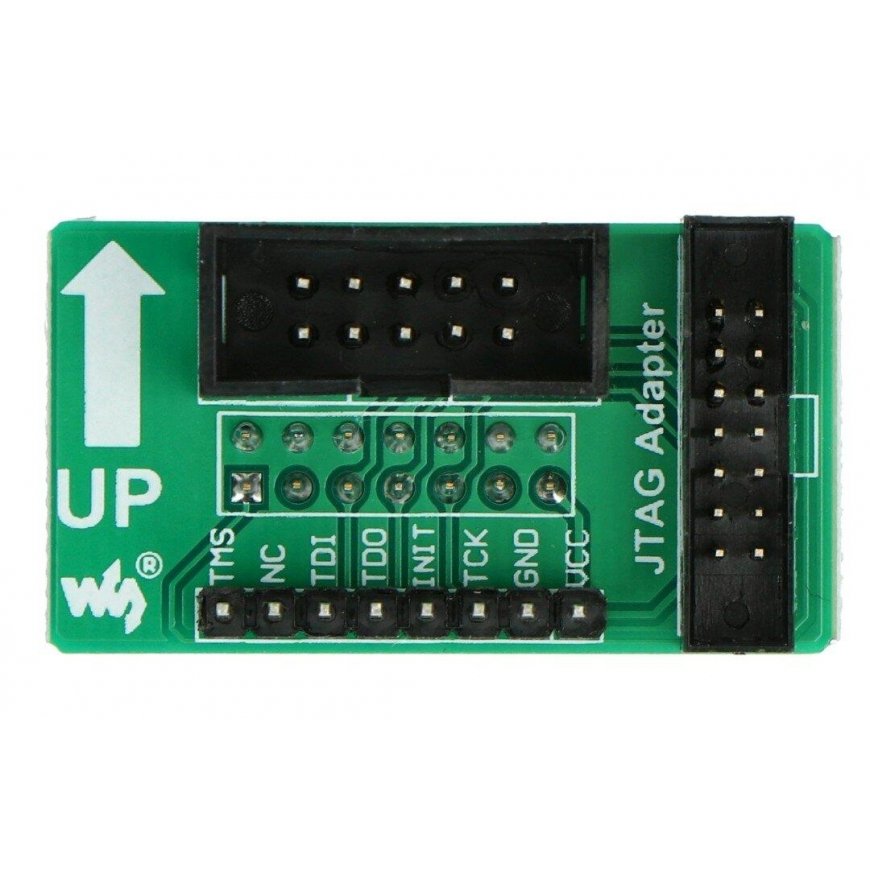

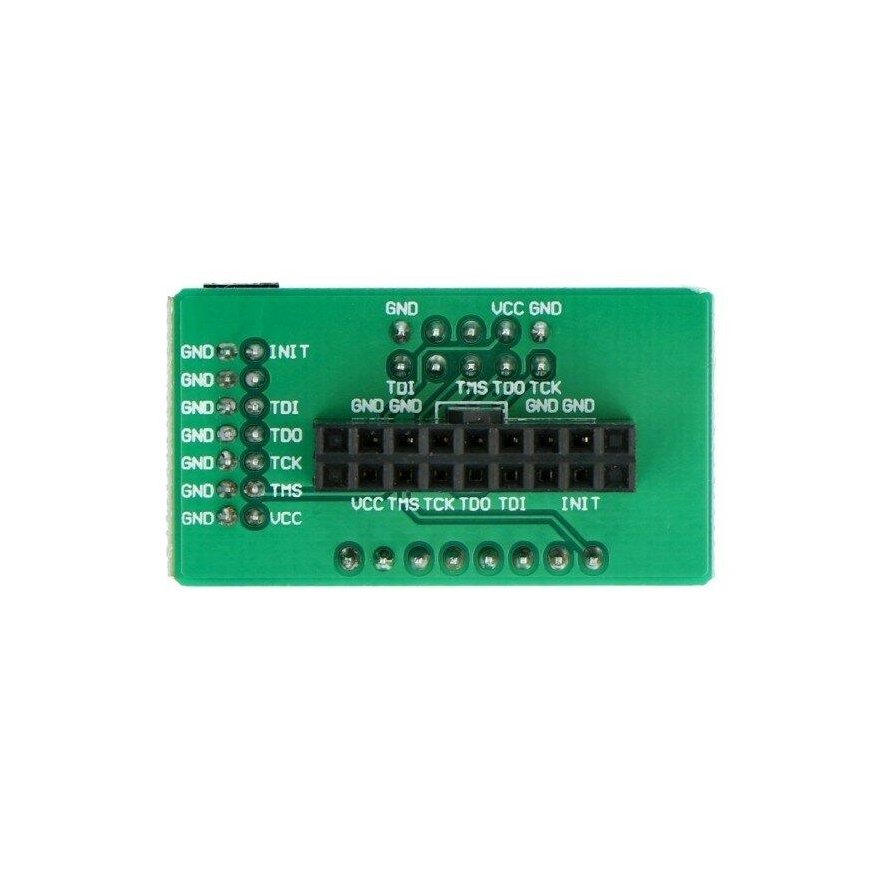

  • JTAG adapters
  • USB vads
  • 7-vadu vads ar 8 kontaktu savienotāju
  • 6-vadu vads ar 8 kontaktu savienotāju
  • JTAG 14 kontaktu vads, 2,54 mm
  • JTAG 14 kontaktu vads, 2 mm
  • JTAG 10 kontaktu vads, 2,54 mm
