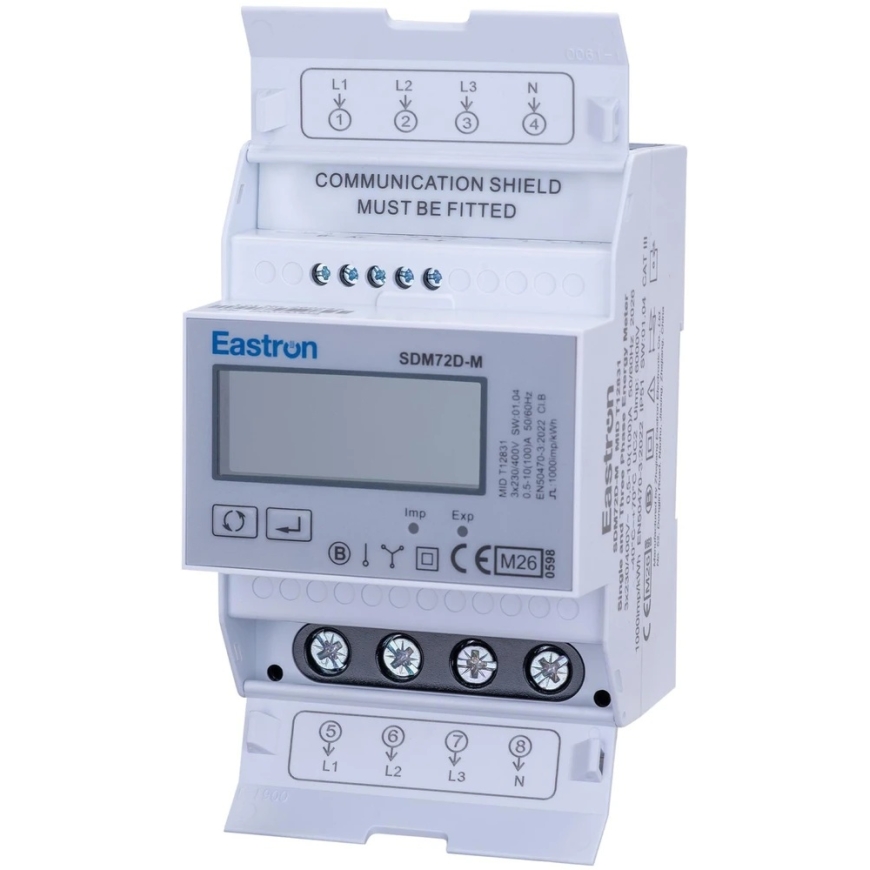

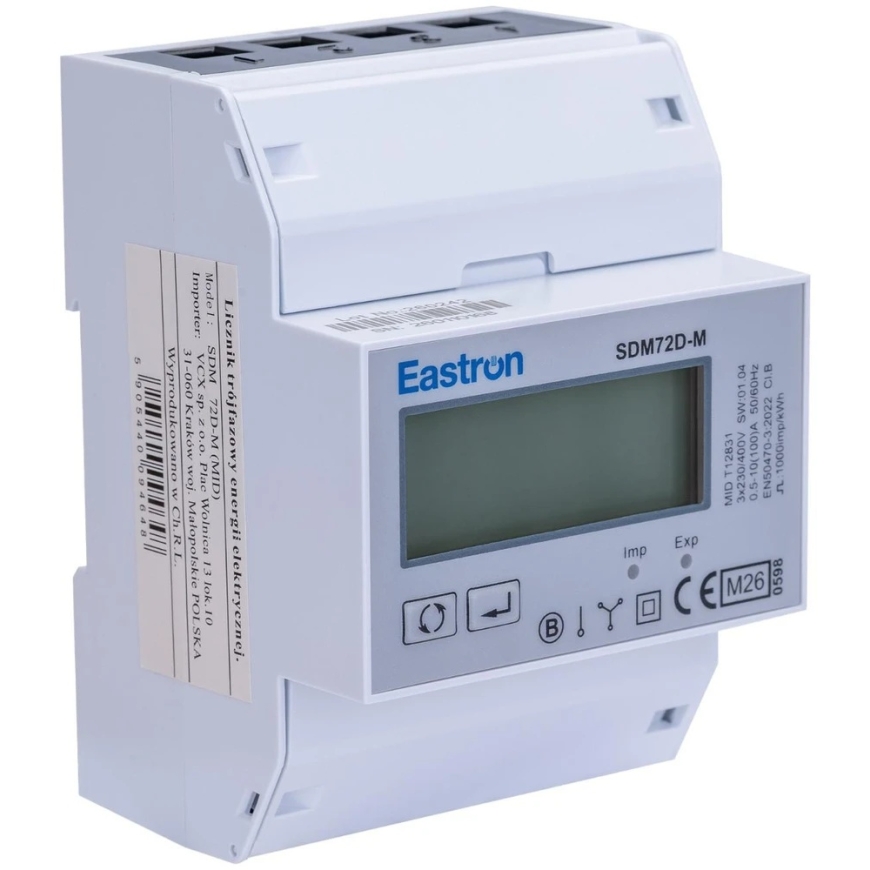

VCX "Carruzzo" трехфазный счетчик энергии SDM 72 DM MID Modbus

Назначение

Трехфазный энергомер «SDM 72 DM MID Modbus» от «VCX/Eastron» является современным цифровым прибором, предназначенным для прямого измерения электроэнергии в трехфазных устройствах до 100 A. Прибор измеряет активную энергию (кВтч) и мощность (Вт), а благодаря двунаправленному измерению он подходит как для потребителей, так и для фотоэлектрического производства (измерение потребленной и экспортируемой энергии). Встроенный интерфейс RS485 с протоколом «Modbus RTU» позволяет удаленно считывать данные и интегрировать их с системами мониторинга энергии, системами автоматизации зданий и BMS. Подсвечиваемый ЖК-дисплей обеспечивает легкое считывание параметров даже в плохо освещенных распределительных щитках. Прибор соответствует требованиям директивы MID, что позволяет использовать его для начисления энергии между конечными пользователями (дополнительные счетчики, счета арендаторов и т.д.).

Применение

• Измерение энергии в трехфазных установках 3×230/400 V в жилых, коммерческих и промышленных зданиях.
• Контроль потребления энергии в высоковольтных распределительных щитах, установка отдельных счетчиков в квартирах, коммерческих помещениях и для арендаторов.
• Мониторинг производства и потребления энергии фотоэлектрическими установками (измерение импорта и экспорта энергии).
• Интеграция с системами мониторинга энергии («Modbus RTU»), системами управления зданием, PLC-контроллерами, сборщиками данных.
• Применения в коммерческих целях, требующие соответствия требованиям MID – выставление счетов за энергию между конечными пользователями.

Основные характеристики

• Трехфазный цифровой энергомер, устанавливаемый на DIN-рейку 35 мм.
• Диапазон тока до 100 A (прямое подключение – без трансформаторов).
• Измерение активной энергии (кВтч) и активной мощности (Вт) с указанием направления потока энергии (импорт/экспорт).
• Двунаправленное измерение – идеально подходит для фотоэлектрических и микрогерерационных установок.
• Интерфейс RS485 с протоколом Modbus RTU для удаленного считывания данных и интеграции в систему.
• Импульсный выход для вычисления энергии внешними системами.
• Подсвечиваемый, четкий ЖК-дисплей с отображением основных параметров.
• Точность лучше 1/B класса – надежное измерение энергии.
• Соответствие директиве MID – может использоваться для финансовых расчетов за энергию.

Технические спецификации

Электрические параметры

• Номинальное напряжение: 3 × 230/400 V переменного тока.
• Рабочий диапазон напряжения: 80 % ÷ 120 % Un.
• Частота: 50 Гц.
• Номинальный/максимальный ток: до 100 A (прямое измерение).
• Точность измерения энергии: лучше 1/B класса.
• Измерение энергии: активная энергия (кВтч), активная мощность (Вт), двунаправленное измерение (IMP/EXP).

Входы/выходы и связь

• Коммуникационный интерфейс: RS485.
• Протокол: Modbus RTU.
• Импульсный выход: гальванически изолированный, импульсы пропорциональны потребленной энергии.

Дисплей и управление

• Дисплей: ЖК с подсветкой, многосрочный.
• Предоставляемые параметры (например): фаза напряжения, фаза тока, активная мощность, общая и частичная энергия, направление потока энергии.
• Функции счетчика: отображение общей и частичной энергии (с возможностью сброса, в зависимости от версии), просмотр экранов измерения кнопками.

Условия и эксплуатационные характеристики

• Установка: на DIN-рейку 35 мм (модуль 4–6M, в зависимости от версии).
• Степень защиты: IP20 (предназначен для установки в закрытую распределительную коробку).
• Назначение: для использования в сухих помещениях, внутри низковольтных распределительных щитов.

Сертификаты и стандарты

• Соответствие директиве MID 2004/22/EC (легально проверяемое измерение, возможность расчетов).
• Соответствует требованиям стандартов трехфазных энергомеров класса 1/B.
