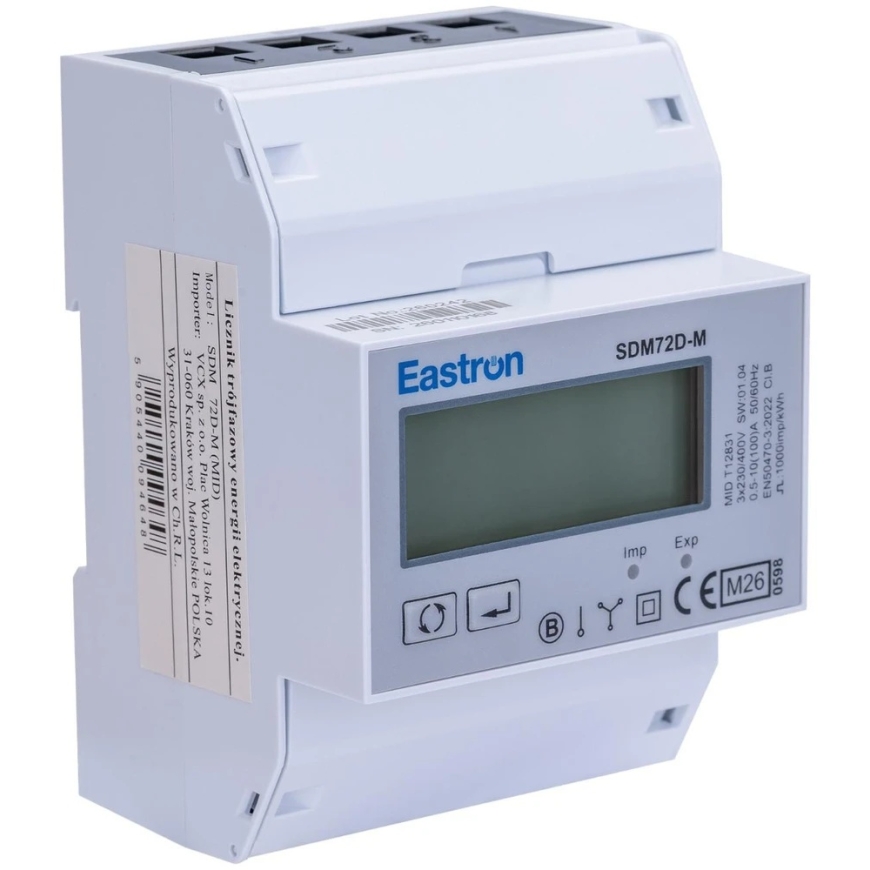

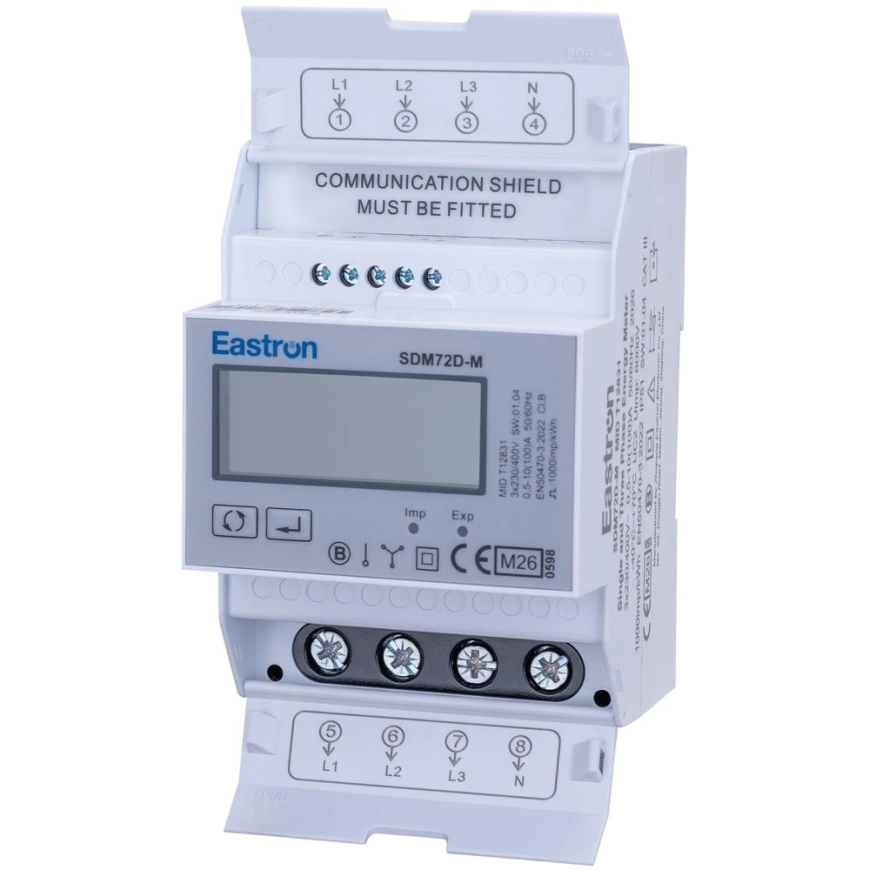

VCX „Carruzzo“ trifazis energijos skaitiklis SDM 72 DM MID Modbus

Likimas

„VCX/Eastron“ trifazis energijos skaitiklis „SDM 72 DM MID Modbus“ yra modernus skaitmeninis skaitiklis, skirtas tiesioginiam elektros energijos matavimui trifaziuose įrenginiuose iki 100 A. Prietaisas matuoja aktyviąją energiją (kWh) ir galią (W), o dėl dvikrypčio matavimo jis tinka tiek vartotojų įrenginiams, tiek FV gamybai (matuojant suvartotą ir eksportuotą energiją). Integruota RS485 sąsaja su „Modbus RTU“ protokolu leidžia nuotoliniu būdu nuskaityti duomenis ir integruoti juos su energijos stebėjimo sistemomis, pastatų automatizavimo ir BMS sistemomis. Apšviestas LCD ekranas užtikrina lengvą parametrų nuskaitymą net ir prastai apšviestose skirstymo skyduose. Skaitiklis atitinka MID direktyvos reikalavimus, todėl jį galima naudoti energijos sąskaitoms tarp galutinių vartotojų (papildomi skaitikliai, nuomininkų sąskaitos ir kt.).

Paraiška

• Energijos matavimas trifazėse 3×230/400 V instaliacijose gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose.
• Energijos suvartojimo kontrolė aukštiniuose skirstomuosiuose skyduose, atskirų skaitiklių įrengimas butams, komercinėms patalpoms ir nuomininkams.
• Fotovoltinių įrenginių energijos gamybos ir suvartojimo stebėjimas (energijos importo ir eksporto matavimas).
• Integracija su energijos stebėjimo sistemomis („Modbus RTU“), pastatų valdymo sistemomis, PLC valdikliais, duomenų kaupikliais.
• Komercinės paskirties taikymai, kuriems reikalinga atitiktis MID reikalavimams – energijos sąskaitų išrašymas tarp galutinių vartotojų.

Pagrindinės savybės

• Trifazis skaitmeninis energijos skaitiklis, montuojamas ant 35 mm DIN bėgelio.
• Srovės diapazonas iki 100 A (tiesioginis prijungimas – be transformatorių).
• Aktyviosios energijos (kWh) ir aktyviosios galios (W) matavimas, nurodant energijos srauto kryptį (importas / eksportas).
• Dvikryptis matavimas – idealiai tinka fotovoltinėms ir mikrogeneravimo įrenginiams.
• RS485 sąsaja su Modbus RTU protokolu nuotoliniam duomenų nuskaitymui ir sistemos integravimui.
• Impulsų išvestis energijos skaičiavimui išorinėmis sistemomis.
• Apšviestas, aiškus LCD ekranas su pagrindinių parametrų rodymu.
• Tikslumas geresnis nei 1/B klasės – patikimas energijos matavimas.
• Atitiktis MID direktyvai – gali būti naudojama energijos finansiniams atsiskaitymams.

Techninės specifikacijos

Elektriniai parametrai

• Nominali įtampa: 3 × 230/400 V kintamoji srovė.
• Įtampos veikimo diapazonas: 80 % ÷ 120 % Un.
• Dažnis: 50 Hz.
• Nominali / maksimali srovė: iki 100 A (tiesioginis matavimas).
• Energijos matavimo tikslumas: geresnis nei 1/B klasės.
• Energijos matavimas: aktyvioji energija (kWh), aktyvioji galia (W), dvikryptis matavimas (IMP/EXP).

Įėjimai / išėjimai ir ryšys

• Ryšio sąsaja: RS485.
• Protokolas: Modbus RTU.
• Impulsų išėjimas: galvaniškai izoliuotas, impulsai proporcingi sunaudotai energijai.

Ekranas ir valdymas

• Ekranas: LCD su foniniu apšvietimu, kelių eilučių.
• Pateikti parametrai (pavyzdžiui): fazės įtampa, fazės srovės, aktyvioji galia, bendroji ir dalinė energija, energijos srauto kryptis.
• Skaitiklio funkcijos: bendros ir dalinės energijos rodymas (su atstatymo galimybe, priklausomai nuo versijos), matavimo ekranų peržiūra mygtukais.

Darbo sąlygos ir našumas

• Montavimas: ant 35 mm DIN bėgelio (4–6M modulis, priklausomai nuo versijos).
• Apsaugos laipsnis: IP20 (skirta montuoti uždaroje skirstomojoje spintoje).
• Paskirtis: naudoti sausose patalpose, žemos įtampos skirstomųjų skydų viduje.

Sertifikatai ir standartai

• Atitiktis MID direktyvai 2004/22/EB (teisiškai patikrintas matavimas, atsiskaitymo galimybė).
• Atitinka 1/B klasės trifazių energijos skaitiklių standartų reikalavimus.
