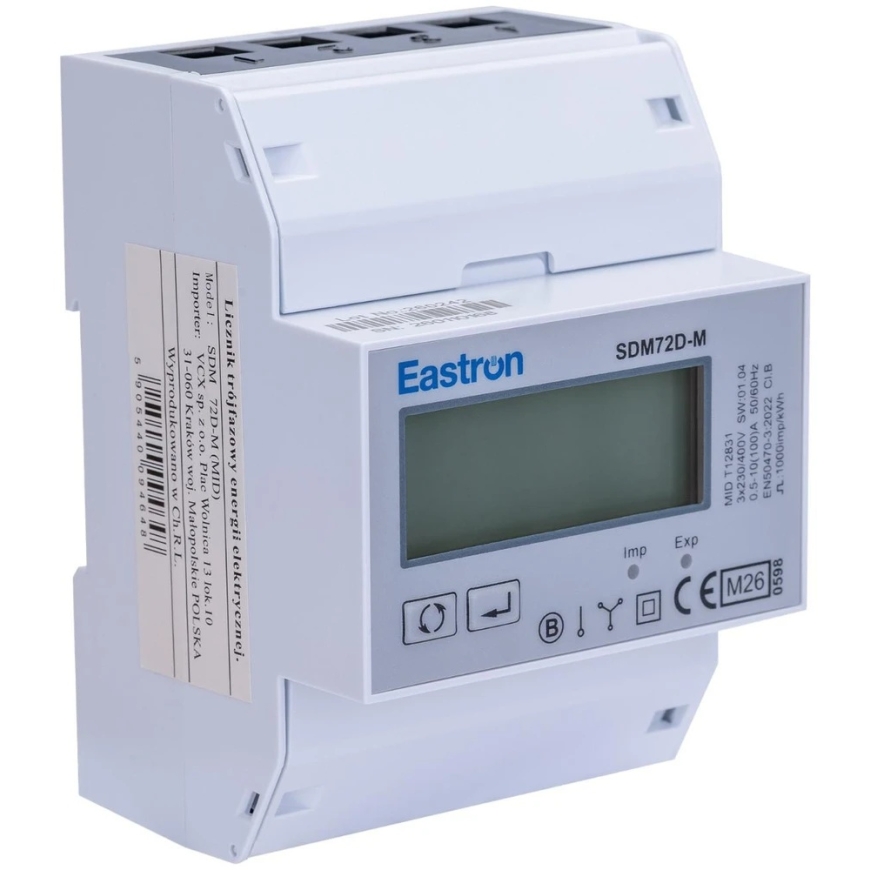

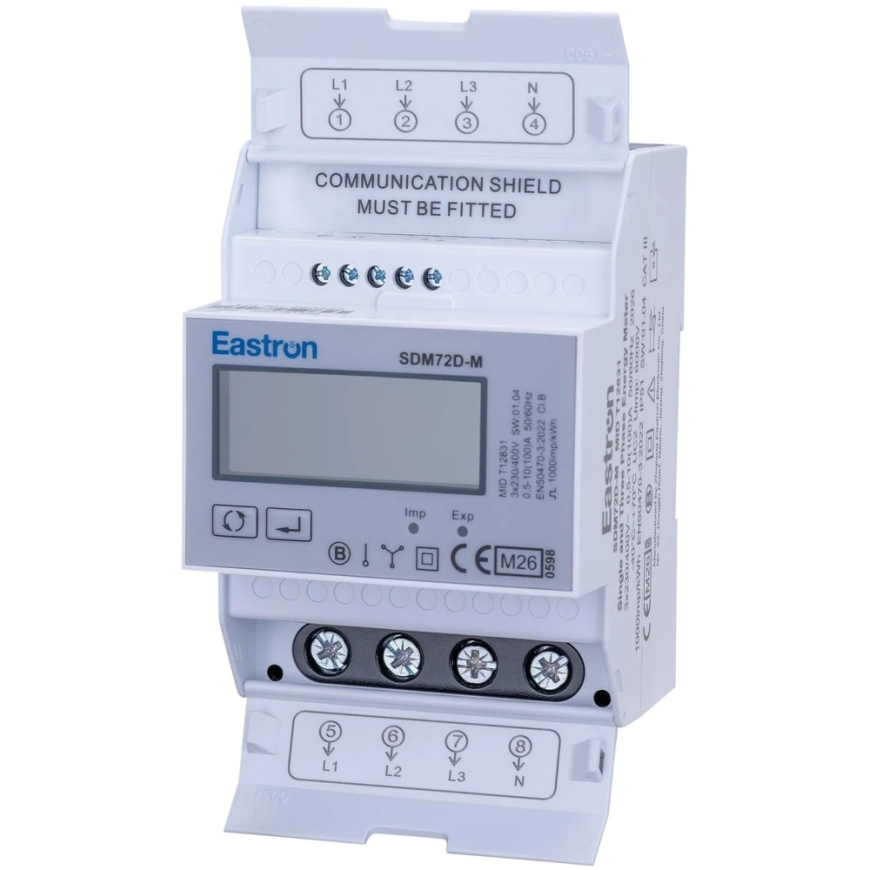

VCX „Carruzzo“ kolmiopäräinen energiamittari SDM 72 DM MID Modbus

Käyttötarkoitus

„VCX/Eastron“ kolmonaisvirta sähkömittari „SDM 72 DM MID Modbus“ on moderni digitaalinen mittari, joka on suunniteltu sähkön mittaamiseen kolmonaisvirtaisissa laitteissa jopa 100 A:iin asti. Laite mittaa aktiivista energiaa (kWh) ja tehoa (W), ja kaksisuuntaisen mittauksen ansiosta se sopii sekä kuluttajalaitteisiin että FV-tuotantoon (mittaamalla kulutettu ja viety energia). Integroitu RS485-liittymä “Modbus RTU” protokollalla mahdollistaa tietojen etäluennan ja niiden integroimisen energianvalvontajärjestelmiin, rakennusautomaatio- ja BMS-järjestelmiin. Taustavalolla varustettu LCD-näyttö takaa helpon parametrien lukemisen huonosti valaistuissa jakokeskuksissa. Mittari täyttää MID-direktiivin vaatimukset, joten sitä voidaan käyttää energialaskutuksessa loppukäyttäjien välillä (lisämittarit, vuokralaislaskut jne.).

Sovellukset

• Energian mittaus kolmonaisvirtaisissa 3×230/400 V asennuksissa asuin-, kaupallisissa ja teollisissa rakennuksissa.
• Energian kulutuksen hallinta korkeissa jakokeskuksissa, erillisten mittarien asentaminen asunnoille, liiketiloille ja vuokralaisille.
• Fotovoltaisten laitteiden energian tuotannon ja kulutuksen seuranta (energian tuonnin ja viennin mittaus).
• Integraatio energianvalvontajärjestelmien kanssa (”Modbus RTU”), rakennuksen hallintajärjestelmät, PLC-ohjaimet, tietojen keräimet.
• Kaupalliset sovellukset, joissa vaaditaan MID-vaatimusten täyttämistä – energialaskujen laatiminen loppukäyttäjien välillä.

Pääominaisuudet

• Kolmonaisvirta digitaalinen sähkömittari, joka asennetaan 35 mm DIN-kiskolle.
• Virran alue jopa 100 A (suora liitäntä – ilman muuntajia).
• Aktiivisen energian (kWh) ja aktiivisen tehon (W) mittaus, joka osoittaa energian virtauksen suunnan (tuonti / vienti).
• Kaksisuuntainen mittaus – ihanteellinen fotovoltaalisille ja mikrogenerointilaitteille.
• RS485-liittymä Modbus RTU -protokollalla etädatasiirtämiseen ja järjestelmän integroimiseksi.
• Impulssilähtö energian laskentaa varten ulkoisilla järjestelmillä.
• Taustavilkku, selkeä LCD-näyttö pääparametrien näyttämiseen.
• Tarkkuus parempi kuin 1/B-luokka – luotettava energian mittaus.
• MID-direktiivin vaatimusten mukaisuus – voidaan käyttää energian taloudellisiin selvityksiin.

Tekniset tiedot

Sähkötiedot

• Nimellisjännite: 3 × 230/400 V vaihtovirta.
• Jännitteen toimintarajan: 80 % ÷ 120 % Un.
• Taajuus: 50 Hz.
• Nimellis-/maksimi virta: jopa 100 A (suora mittaus).
• Energian mittauksen tarkkuus: parempi kuin 1/B-luokka.
• Energian mittauksessa: aktiivinen energia (kWh), aktiivinen teho (W), kaksisuuntainen mittaus (IMP/EXP).

Tulot / lähdöt ja yhteys

• Yhteysliittymä: RS485.
• Protokolla: Modbus RTU.
• Impulssilähtö: galvaanisesti eristetty, impulssit suhteessa kulutettuun energiaan.

Näyttö ja ohjaus

• Näyttö: LCD taustavalolla, useita rivejä.
• Esitettävät parametrit (esimerkiksi): vaihejännite, vaihevirta, aktiivinen teho, kokonais- ja osakulutus, energian virtauksen suunta.
• Mittarin toiminnot: kokonais- ja osakulutuksen näyttö (nollausmahdollisuus, riippuen versiosta), mittausnäyttöjen tarkastelu painikkeilla.

Työolosuhteet ja suorituskyky

• Asennus: 35 mm DIN-kiskolle (4–6M moduuli, riippuen versiosta).
• Suojaluokka: IP20 (suunniteltu asennettavaksi suljettuun jakokaappiin).
• Käyttötarkoitus: käytettävä kuivissa tiloissa, matalajännitejakelupaneelien sisällä.

Sertifikaatit ja standardit

• MID-direktiivin 2004/22/EY vaatimusten mukaisuus (laillisesti tarkistettu mittaus, laskutettavuus mahdollisuus).
• Täyttää 1/B-luokan kolmonaisvirta sähkömittaristandardin vaatimukset.
