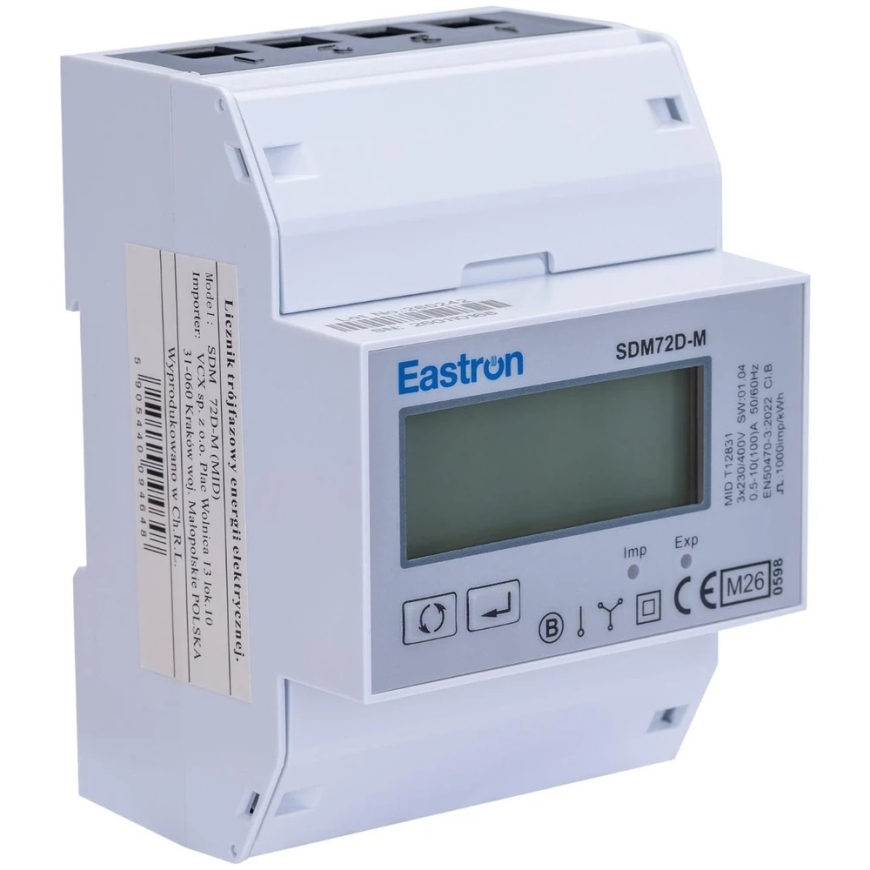

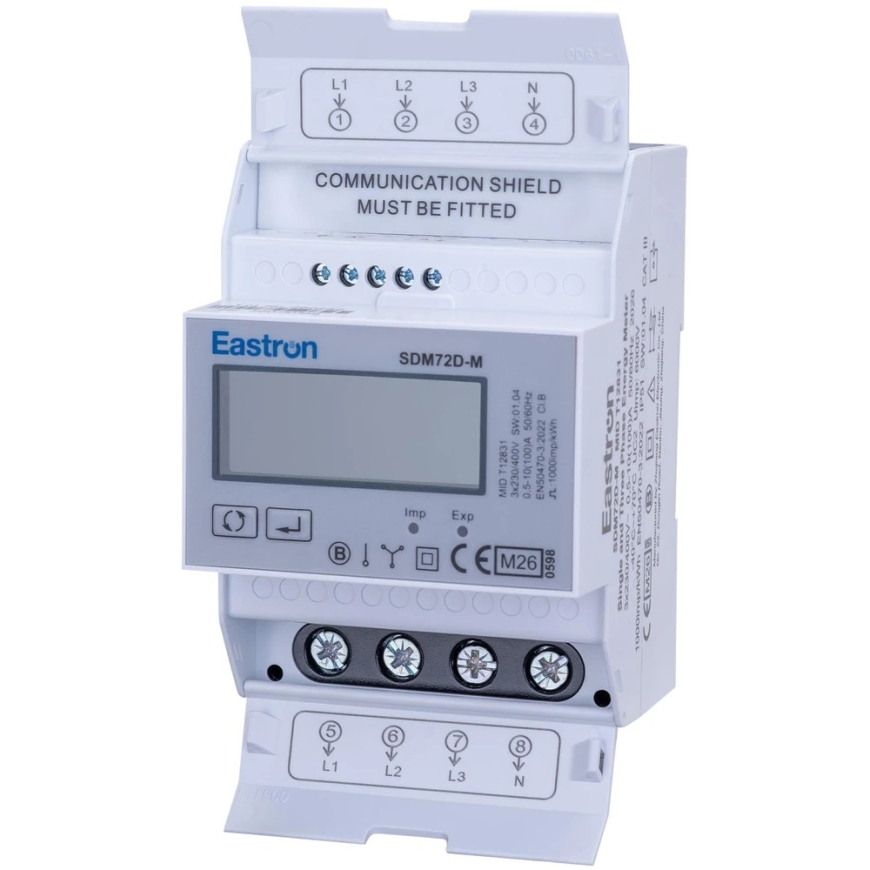

VCX „Carruzzo“ trīsfāzu enerģijas skaitītājs SDM 72 DM MID Modbus

Pielietojums

„VCX/Eastron“ trīs fāzu enerģijas skaitītājs „SDM 72 DM MID Modbus“ ir moderns digitālais skaitītājs, kas paredzēts tiešajai elektriskās enerģijas mērīšanai trīs fāžu iekārtās līdz 100 A. Ierīce mēra aktīvo enerģiju (kWh) un jaudu (W), un dēļ divvirzienu mērīšanas tā ir piemērota gan patērētāju ierīcēm, gan FV ražošana (mērot patērēto un eksportēto enerģiju). Iebūvēta RS485 saskarne ar „Modbus RTU“ protokolu ļauj attālināti nolasīt datus un integrēt tos ar enerģijas uzraudzības sistēmām, ēku automatizācijas un BMS sistēmām. Apgaismots LCD ekrāns nodrošina vieglu parametru nolasīšanu pat vāji apgaismotās sadales skapjos.

Pieteikums

• Enerģijas mērīšana trīs fāzu 3×230/400 V instalācijās dzīvojamās, komerciālās un rūpnieciskās ēkās.
• Enerģijas patēriņa kontrole augstvērtīgajos sadales skapjos, atsevišķu skaitītāju uzstādīšana dzīvokļiem, komercplatībām un īrniekiem.
• Fotovoltāisko iekārtu enerģijas ražošanas un patēriņa uzraudzība (enerģijas importa un eksporta mērīšana).
• Integrācija ar enerģijas uzraudzības sistēmām („Modbus RTU“), ēku vadības sistēmām, PLC kontrolieriem, datu reģistrētājiem.
• Komerciālās pielietojumiem, kuriem nepieciešama atbilstība MID prasībām – enerģijas rēķinu izrakstīšana starp gala lietotājiem.

Galvenās īpašības

• Trīs fāzu digitālais enerģijas skaitītājs, kas uzstādāms uz 35 mm DIN sliedes.
• Strāvas diapazons līdz 100 A (tieša pieslēgšana – bez transformatoriem).
• Aktīvās enerģijas (kWh) un aktīvās jaudas (W) mērīšana, norādot enerģijas plūsmas virzienu (imports / eksports).
• Divvirzienu mērīšana – ideāli piemērots fotovoltāiskām un mikroģenerēšanas iekārtām.
• RS485 saskarne ar Modbus RTU protokolu attālai datu nolasīšanai un sistēmas integrēšanai.
• Impulsu izeja enerģijas aprēķināšanai ārējām sistēmām.
• Apgaismots, skaidrs LCD ekrāns ar galveno parametru rādījumiem.
• Precizitāte labāka par 1/B klasi – uzticama enerģijas mērīšana.
• Atbilstība MID direktīvai – var tikt izmantota enerģijas finanšu norēķiniem.

Tehniskās specifikācijas

Elektriskie parametri

• Nomālā spriegums: 3 × 230/400 V mainīgā strāva.
• Sprieguma darba diapazons: 80 % ÷ 120 % Un.
• Frekvence: 50 Hz.
• Nomālā / maksimālā strāva: līdz 100 A (tiešs mērījums).
• Enerģijas mērīšanas precizitāte: labāka par 1/B klasi.
• Enerģijas mērījums: aktīvā enerģija (kWh), aktīvā jauda (W), divvirzienu mērījums (IMP/EXP).

Ieejas / izejas un saziņa

• Saziņas saskarne: RS485.
• Protokols: Modbus RTU.
• Impulsu izeja: galvaniski izolēta, impulsi proporcionāli patērētajai enerģijai.

Ekrāns un kontrole

• Ekrāns: LCD ar fona apgaismojumu, vairāku rindu.
• Parādītie parametri (piemēram): fāzes spriegums, fāzes strāva, aktīvā jauda, kopējā un daļējā enerģija, energijas plūsmas virziens.
• Skaitītāja funkcijas: kopējās un daļējās enerģijas rādīšana (ar atiestatīšanas iespēju, atkarībā no versijas), mērīšanas ekrānu apskate ar pogām.

Darba apstākļi un veiktspēja

• Uzstādīšana: uz 35 mm DIN sliedes (4–6M modulis, atkarībā no versijas).
• Aizsardzības pakāpe: IP20 (paredzēts uzstādīšanai slēgtā sadales skapī).
• Paredzējums: lietošanai sausās telpās, zema sprieguma sadales paneļu iekšienē.

Sertifikāti un standarti

• Atbilstība MID direktīvai 2004/22/EB (tiesiski pārbaudīta mērīšana, norēķinu iespēja).
• Atbilst 1/B klases trīs fāzu enerģijas skaitītāju standartu prasībām.
