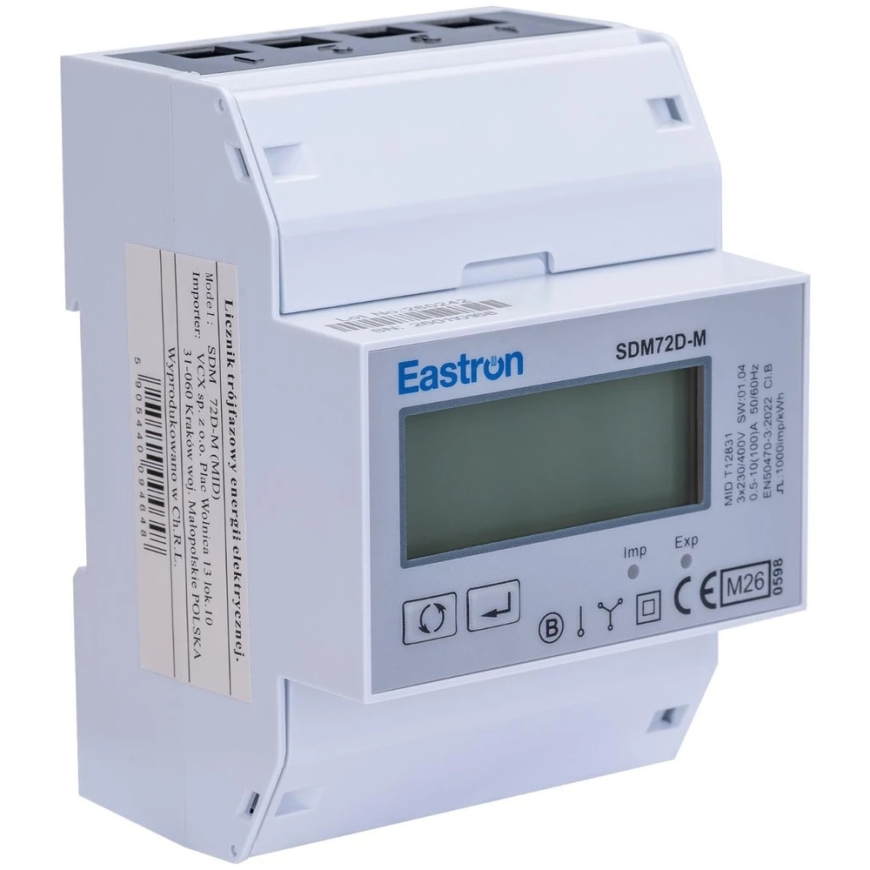

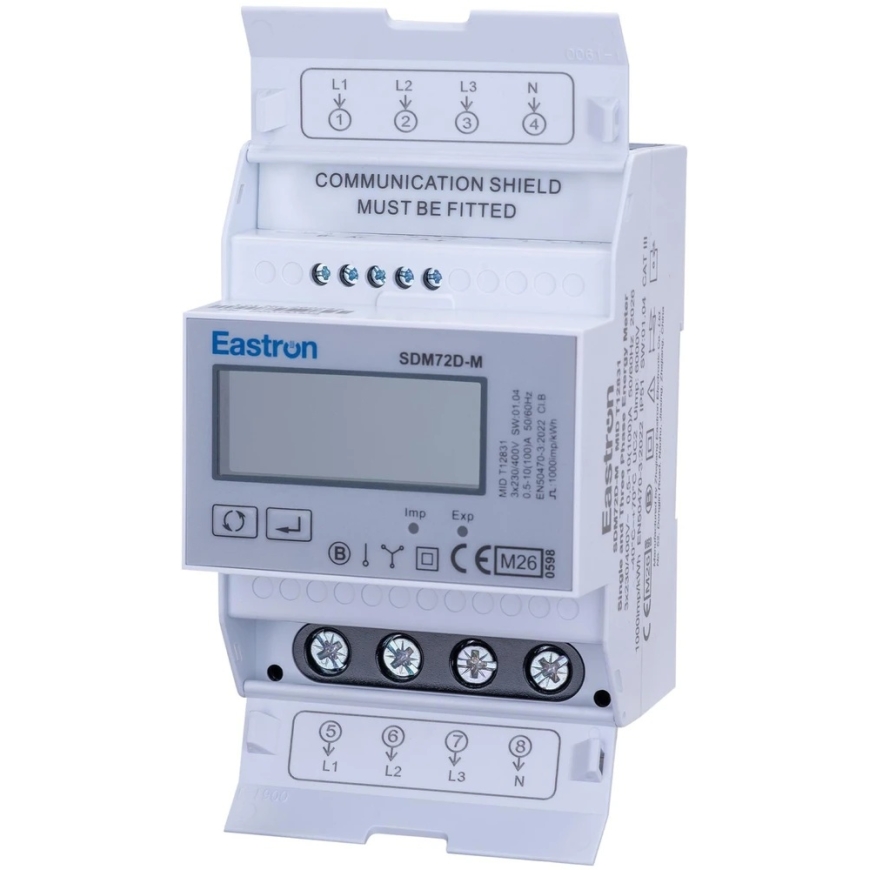

VCX „Carruzzo“ kolmefaasiline energiaarvesti SDM 72 DM MID Modbus

Rakendus

„VCX/Eastron“ kolmefaasiline energiamõõtja „SDM 72 DM MID Modbus“ on uus digitaalne mõõtja, mis on mõeldud otse elektrienergia mõõtmiseks kolmefaasilistes seadmetes kuni 100 A. Seade mõõdab aktiivset energiat (kWh) ja võimsust (W), ning kahe suunaga mõõtmise tõttu on see sobiv nii tarbijaseadmetele kui ka FV tootmisele (mõõtes nii tarbitud kui ka eksporditud energiat). Integreeritud RS485 liides koos „Modbus RTU“ protokolliga võimaldab andmeid kaugelt lugeda ja integreerida need energiamonitorimise süsteemide, hoone automatiseerimise ja BMS süsteemidega. Valgustatud LCD-ekraan tagab lihtsa parameetrite lugemise ka halvasti valgustatud jaotuslahendustes. Mõõtja vastab MID direktiivi nõuetele, mistõttu seda saab kasutada energiateenuste arveldamiseks lõpptarbijate vahel (täiendavad mõõtjate, üürnike arved jt).

Taotlus

• Energiatarbimise mõõtmine kolmefaasilistes 3×230/400 V installeerimistes eluruumides, kaubandus- ja tööstushoonetes.
• Energiatarbimise kontroll kõrgemates jaotussüsteemides, eraldi mõõtjate paigaldamine korteritele, äripindadele ja üürnikele.
• Fotovoltaiikaseadmete energiatootmise ja -tarbimise jälgimine (energiate importimise ja eksportimise mõõtmine).
• Integreerimine energiamonitorimise süsteemidega („Modbus RTU“), hoone juhtimissüsteemide, PLC juhtseadmete, andmekogumitega.
• Kaubanduslikud rakendused, mis nõuavad MID nõuetele vastavust – energiateenuste arvete väljastamine lõpptarbijate vahel.

Peamised omadused

• Kolmefaasiline digitaalne energiamõõtja, paigaldatav 35 mm DIN railile.
• Voolutugevus kuni 100 A (otseühendus – ilma transformaatoreid).
• Aktiivse energia (kWh) ja aktiivse võimsuse (W) mõõtmine, näidates, millises suunas energia voolab (impordi / ekspordi suund).
• Kahe suunaga mõõtmine – ideaalne fotovoltaiika ja mikrotootmise seadmete jaoks.
• RS485 liides Modbus RTU protokolliga kaugandmete lugemiseks ja süsteemi integreerimiseks.
• Impulsi väljund energiate arvutamiseks välistes süsteemides.
• Valgustatud, selge LCD-ekraan põhiparameetrite näiduga.
• Täpsus parem kui 1/B klass – usaldusväärne energiamõõtmine.
• MID direktiivile vastav – seda saab kasutada energiate finantsarvestuseks.

Tehnilised spetsifikatsioonid

Elektrilised parameetrid

• Nominaalne pinge: 3 × 230/400 V alalisvool.
• Pingete töövahemik: 80 % ÷ 120 % Un.
• Sagedus: 50 Hz.
• Nominaalne / maksimaalne vool: kuni 100 A (otse mõõtmine).
• Energiakvaliteedi mõõtmise täpsus: parem kui 1/B klass.
• Energiatarbimise mõõtmine: aktiivne energia (kWh), aktiivne võimsus (W), kahe suunaga mõõtmine (IMP/EXP).

Sisse-/väljund ja ühendus

• Side liides: RS485.
• Protokoll: Modbus RTU.
• Impulsi väljund: galvaaniliselt eraldatud, impulsid proportsionaalsed tarbitud energiale.

Ekraan ja juhtimine

• Ekraan: LCD taustvalgustusega, mitme rea.
• Esitatud parameetrid (nt): faasi pinge, faasi vool, aktiivne võimsus, üldine ja osaline energia, energia voolu suund.
• Mõõtja funktsioonid: üldise ja osalise energia näitamine (taastamise võimalusega, sõltuvalt versioonist), mõõtmisnäitude vaatamine nupud kaudu.

Töötingimused ja jõudlus

• Paigaldamine: 35 mm DIN railile (4–6M moodul, sõltuvalt versioonist).
• Kaitseklass: IP20 (mõeldud paigaldamiseks suletud jaotuskappidesse).
• Rakendus: kasutamiseks kuivades ruumides, madalpinge jaotuskappides.

Sertifikaadid ja standardid

• MID direktiivi 2004/22/EB nõuetele vastav (õiguslikult kontrollitud mõõtmine, arvelduse võimalus).
• Vastab 1/B klassi kolmefaasiliste energiamõõtjate standarditele.
