Yato КРАСНЫЙ РС AC/DC ТЕСТЕР ТЕПЛОПРИМЕНЕНИЯ 10MA-600A

Все о продукте

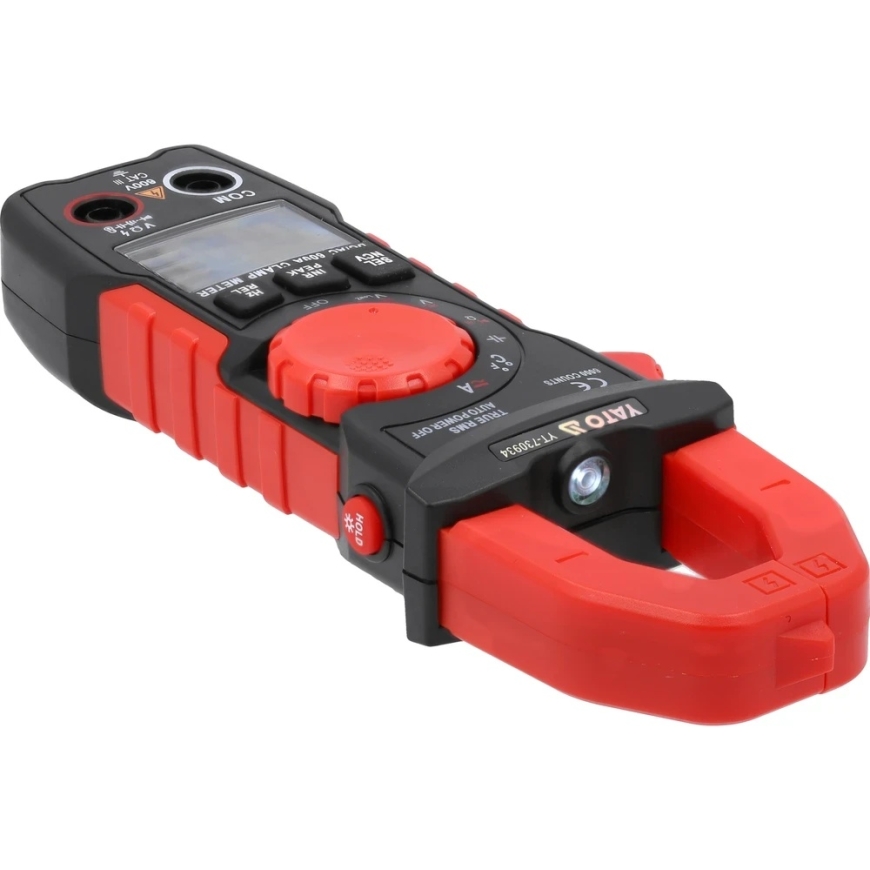

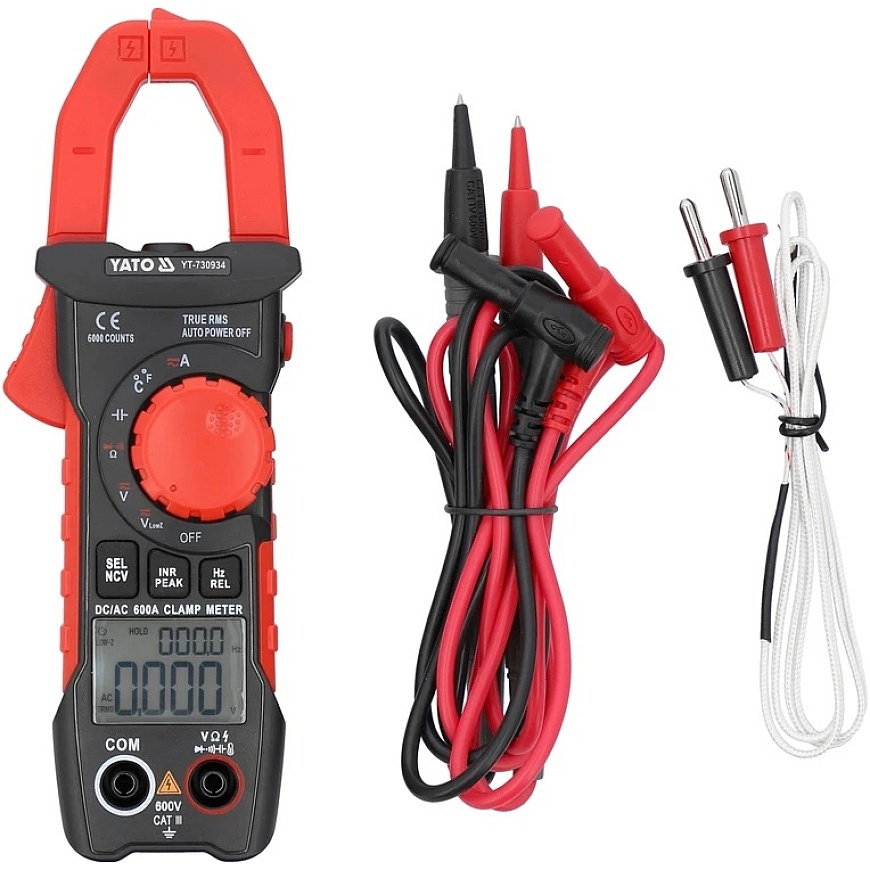

Универсальный клещевой измеритель с автоматическим диапазоном для каждого измерения позволяет выполнять основные и продвинутые измерения электрических величин. Прибор оснащён измерительной щипцой, которая позволяет измерять постоянный и переменный ток одним кабелем, используя встроенный датчик HALL. Измерение происходит без разъединения цепи или отключения от источника питания и позволяет измерять значительно большие токи, чем с использованием обычных электрических счетчиков. Провода измерительных зондов имеют силиконовую изоляцию, которая гибкая и устойчива к высоким температурам.

Примечание: в измерителях, способных измерять постоянный ток, включая YT-730934, используется датчик HALL, который измеряет величину магнитного поля. Магнитное поле на Земле возникает естественным образом, поэтому показания измерителя постоянного тока ненулевые. Каждый раз перед измерением постоянного тока прибор необходимо поднести к проверяемому кабелю, обнулить кнопкой REL, затем зажать на проверяемом кабеле и считать результат.

Основные измерения:

• Измерение переменного напряжения: 0-600 В, TRUE RMS (40-1000 Гц)
• Измерение постоянного напряжения: 0-600 В.
• Измерение переменного тока: 0-600 A, TRUE RMS (40-1000 Гц)
• Измерение постоянного тока: ПОСТОЯННЫЙ ТОК 0-600 A
• Измерение сопротивления: 0-60 МΩ
• Испытание диодов: _IF 1,5 мА, _UR 3 В
• Тест цепной целостности: 0-50 Ω

Дополнительные измерения:

• Измерение переменного и постоянного напряжения в режиме малого сопротивления: 0-600 В
• Измерение конденсаторов: 0-60 мФ
• Измерение частоты: 0-300 кГц
• Измерение температуры: -30-1000 °C
• Бесконтактное обнаружение переменного напряжения: NCV

Точность измерения:

Пример определения точности измерения переменного тока. Расчёт результата измерения: 30 A

• Точность измерения YT-730934 в этом диапазоне составляет: ±(2,0 %+30), разрешающая способность 0,01 A
• Формула расчёта погрешности измерения: (результат измерения x 2 %) + 30 x разрешающая способность
• Расчёт: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Фактический результат, включая погрешность измерения, при показании 30 A = 30 ± 0,90 A .

• Результат, включая погрешность измерения при показании переменного напряжения: 235 В = 235 ± 2,65 В
• Результат, включая погрешность измерения при показании постоянного напряжения: 12 В = 12 ± 0,09 В

Таблицу с разрешающей способностью измерения и точностью вы найдёте в инструкции пользователя.

Встроенные функции:

• TRUE RMS - измеритель с этой функцией показывает истинное среднеквадратичное значение переменного тока/напряжения. В отличие от приборов со средними значениями, устройства с истинными среднеквадратичными значениями показывают правильное значение не только для синусоид, но и для искаженных, таких как высшие гармоники, квадратные или треугольные волны. Это обязательная функция везде, где в цепи появляются коммутационные источники питания, инверторы двигателей, системы HVAC и т.д.
• _VlowZ - измерение переменного и постоянного напряжения в режиме малого сопротивления. Из-за явления, обычно называемого непривязанным напряжением, может быть трудно диагностировать, например, питания промышленных зданий. Это явление вызывается напряжением, возникающим в неподлежающем соединению кабеле, в котором напряжение было индуцировано из кабеля, подключенного к сети через тот же канал. Функция LowZ уменьшает сопротивление измерительных гнезд прибора в 10 раз по сравнению со стандартным режимом измерения, затем прибор, беря образцы напряжения, берет чуть большую силу тока и таким образом разряжает накопленный заряд в кабеле. В результате напряжение измеряется без эффекта самоиндукции.
• NCV - бесконтактное обнаружение переменного тока с помощью индукционного метода. Измеритель обнаруживает напряжение в изолированном кабеле, он также может указать фазный провод
• AUTO - автоматическая настройка измерительного диапазона. При измерении неизвестных величин с прибором с ручной настройкой диапазона, измерения должны выполняться последовательно от максимального диапазона до диапазона, дающего самый точный результат - иначе может произойти повреждение устройства. С другой стороны, используя многометры с функцией AUTO, достаточно провести одно измерение, и прибор автоматически найдет оптимальный диапазон. По умолчанию измеритель запускается в режиме AUTO
• DATA HOLD - сохранение текущего измеренного значения на экране
• PEAK HOLD - фиксация максимального значения, измеренного зондами, на экране
• INRUSH current (включающий ток) - измерение включающего тока зондами. Измеритель измеряет ток в течение 100 мс с момента включения устройства
• REL - функция относительных значений. Позволяет устанавливать нулевые показания измерителя. Это необходимо в режиме измерения постоянного тока. Датчик HALL измеряет величину внешнего электромагнитного поля и отображает результат на экране. Перед началом измерения постоянного тока поднесите измеритель к проверяемому кабелю, обнулите его, затем наденьте клещи на проверяемый кабель. Так вы получите результат, который не будет искажён значением внешнего электромагнитного поля.

Дополнительная информация:

• ЖК-экран, максимальный отображаемый результат: 6000
• подсветка экрана и поля испытания щипцов
• звуковой сигнал при тестировании непрерывности, когда сопротивление ниже 50 Ω
• возможность отдельно включать тесты диодов и целостности
• щипцы открываются до 25 мм и позволяют измерять один провод с диаметром не более 25 мм
• зонда длиной 14,5 см
• длина кабеля с зондами: 97 см
• диаметр кабеля, включая изоляцию: 3,5 мм

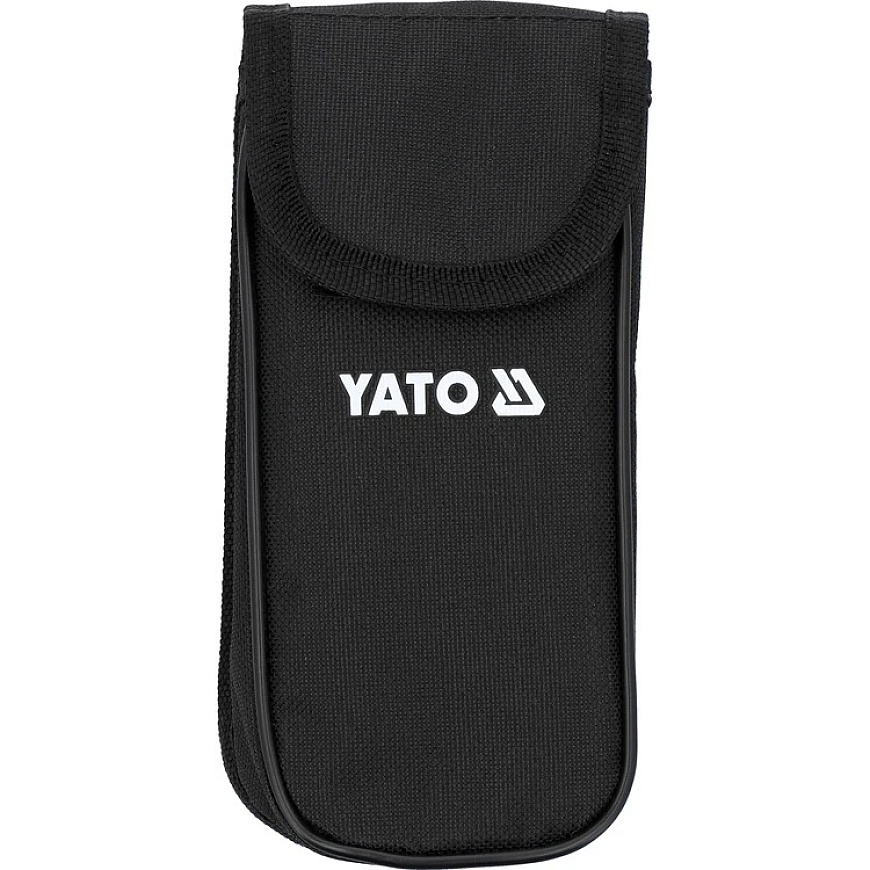

• в комплект входит кейс
• конструкция с защитой от перегрузки
• автоматическое отключение измерителя через 15 минут бездействия
• возможность отключения режима автоматического отключения
• индикатор разряженной батареи
• источник питания: две батарейки 1,5 V (AAA)

Внимание!

Измерение тока клещами осуществляется только с одним проводом, одним кабелем. Прикрепив щипцы к кабелю с несколькими проводниками и не изолировав один из проводников, будет получен неверный результат или нулевой поток тока.
