Yato SARKANA RMS AC/DC KLAUJU DATORI 10MA-600A

Viss par produktu

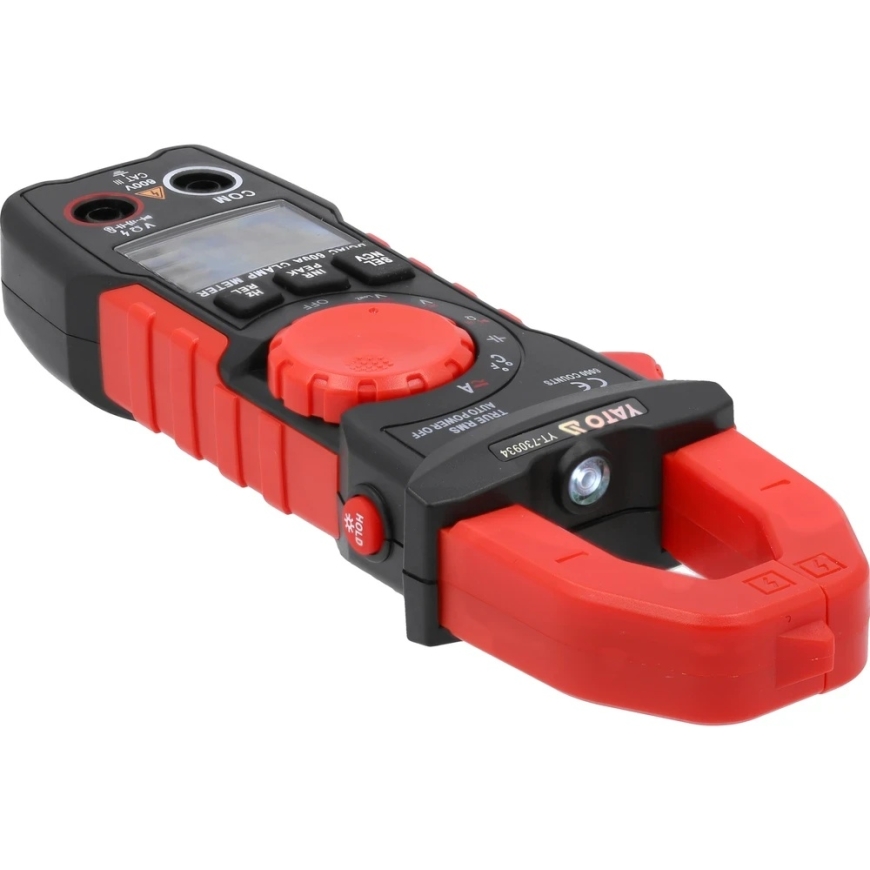

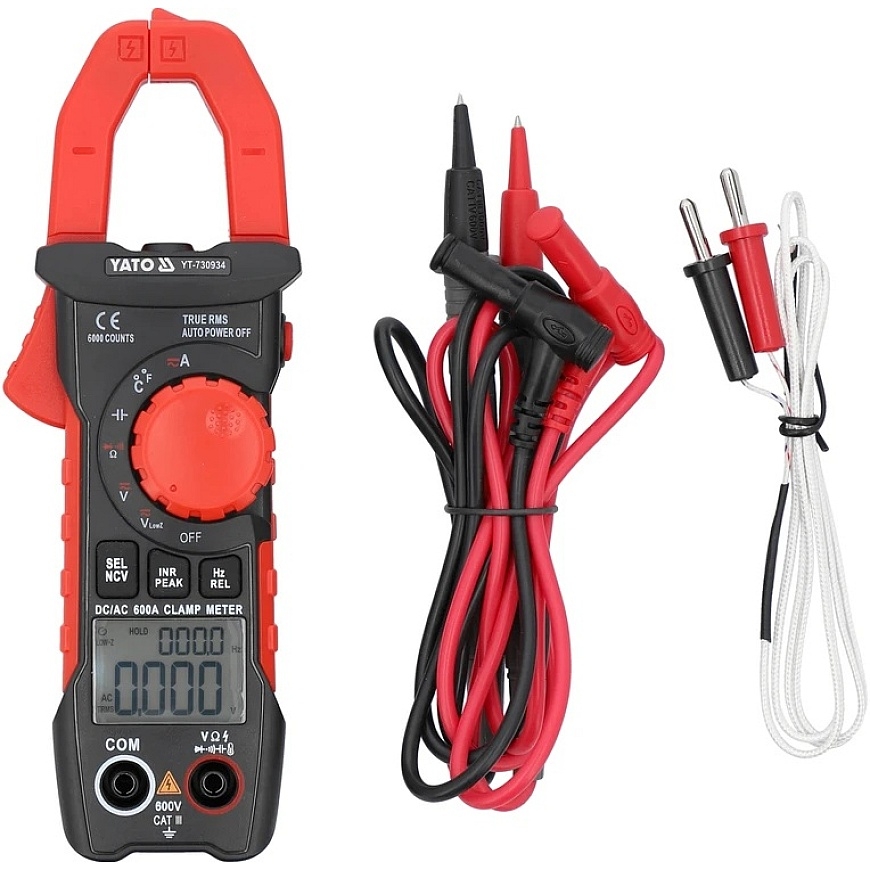

Universālais skaitītājs ar automātisko mērījumu diapazonu ļauj veikt pamata un uzlabotus elektrisko lielumu mērījumus. Skaitītājs ir aprīkots ar mērīšanas skavu, kas ļauj mērīt pastāvīgo un mainīgo strāvu ar vienu vadu, izmantojot iebūvēto HALL sensoru. Mērīšana notiek, neizjaucot ķēdi vai no tās neatvienojot barošanas avotu, un ļauj izmērīt daudz lielāku strāvu nekā izmantojot parastus elektriskos skaitītājus. Mērīšanas zondēšanas vadiem ir silikona izolācija, kas ir elastīga un izturīga pret augstu temperatūru.

Piezīme: skaitītājos, kas spēj mērīt pastāvīgo strāvu, tostarp YT-730934, tiek izmantots Hallo sensors, kas mēra magnētiskā lauka stiprumu. Magnētiskais lauks Zemes virsmā rodas dabiski, tāpēc pastāvīgās strāvas intensitātes mērījumu rādījumi ir nenodrošināti. Pirms katras pastāvīgās strāvas intensitātes mērījumu veikšanas skaitītāju nepieciešams tuvināt pie pārbaudāmā kabeļa, nomainīt REL pogu, tad uzlikt skavas uz pārbaudāmā kabeļa un nolasīt rezultātu.

Pamata mērījumi:

• Mainīgās strāvas sprieguma mērījums: 0-600 V, TRUE RMS (40-1000 Hz)
• Pastāvīgās strāvas sprieguma mērījums: 0-600 V.
• Mainīgās strāvas mērījums: 0-600 A, TRUE RMS (40-1000 Hz)
• Pastāvīgās strāvas mērījums: PASTĀVĪGA STRĀVA 0-600 A
• pretestības mērījums: 0-60 MΩ
• diodu pārbaude: _IF 1,5 mA, _UR 3 V
• ķēdes integritātes tests: 0-50 Ω

Papildu mērījumi:

• A.C. un D.C. sprieguma mērījums zemas pretestības režīmā: 0-600 V
• kondensatoru mērījums: 0-60 mF
• frekvences mērījums: 0-300 kHz
• temperatūras mērījums: -30-1000 °C
• bezkontakta mainīgās strāvas sprieguma noteikšana: NCV

Mērījumu precizitāte:

Mainīgās strāvas mērījumu precizitātes noteikšanas piemērs. Mērījumu rezultāta aprēķins: 30 A

• YT-730934 skaitītāja mērījumu precizitāte šajā diapazonā ir: ±(2,0 %+30), izšķirtspēja 0,01 A
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2 %) + 30 x izšķirtspēja
• aprēķins: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Faktiskais rezultāts, tostarp mērījumu kļūda, pie 30 A indikācijas = 30 ± 0,90 A .

• Rezultāts, tostarp mērījumu kļūda mainīgā sprieguma mērījuma indikācijai: 235 V = 235 ± 2,65 V
• Rezultāts, tostarp mērījumu kļūda, norādot pastāvīgas strāvas sprieguma mērījumu: 12 V = 12 ± 0,09 V

Tabulu ar mērījumu izšķirtspēju un precizitāti atradīsiet lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - skaitītājs ar šo funkciju parāda īsto vidējo kvadrātisko mainīgās sprieguma / sprieguma vērtību. Atšķirībā no vidējo vērtību skaitītājiem, ierīces ar patiesām vidējām kvadrātiskām vērtībām rāda pareizo vērtību ne tikai sinusoidāliem, bet arī izkropļotiem, piemēram, augstākiem harmonikas, kvadrātvienībām vai trīsstūrainām vilnēm. Tas ir obligāta funkcija visur, kur ķēdē rodas pārslēgšanās barošanas avoti, motoru inverteru piedziņas, HVAC ierīces utt.
• _VlowZ - mainīgās un pastāvīgās sprieguma mērījums zemas pretestības režīmā. Dēļ parādības, kas parasti tiek saukta par spoku spriegumu, var būt grūti diagnosticēt, piemēram, industriālo ēku elektroapgādes tīklus. Šo parādību izraisa spriegums, kas rodas nepieejamā kabelī, kurā spriegums ir indukcēts no kabeļa, kas ir pieslēgts tīklam tajā pašā kanālā. LowZ funkcija samazina skaitītāja mērījumu ligzdas pretestību 10 reizes salīdzinājumā ar standarta mērījumu režīmu, izņēmuma gadījumā skaitītājs, ņemot sprieguma paraugus, ņem nedaudz lielāku strāvu un tādējādi iztukšo kablī uzkrāto uzlādi. Rezultātā spriegums tiek mērīts bez spoku sprieguma.
• NCV - bezkontakta mainīgās strāvas sprieguma noteikšana, izmantojot induktīvo metodi. Skaitītājs atklāj spriegumu izolētā kabeļa iekšienē, tas arī var norādīt fāzes vadu
• AUTO - automātiskā mērījumu diapazona regulēšana. Mērījot nezināmas vērtības ar skaitītāju, kas aprīkots ar manuālo diapazona regulēšanu, mērījumi jāveic secīgi no lielākā diapazona līdz tām diapazonām, kas dod visprecīzākos rezultātus - pretējā gadījumā ir risks sabojāt ierīci. Savukārt, izmantojot multimetrus ar AUTO funkciju, vienkārši jāveic viens mērījums, un skaitītājs automātiski atradīs optimālo diapazonu. Noklusējumā skaitītājs ir palaists AUTO režīmā
• DATA HOLD - pašlaik mērītā vērtība tiek saglabāta ekrānā
• PEAK HOLD - maksimālās mērījumu zondēm izmērītās vērtības saglabāšana ekrānā
• INRUSH current (ieslēgšanās strāva) - ieslēgšanās strāvas mērījums mērījumu zondēm. Skaitītājs mēra strāvu 100 ms laikā no ierīces ieslēgšanas
• REL - relatīvās vērtības funkcija. Iespējams noteikt nulles skaitītāja rādījumus. Nepieciešams pastāvīgās strāvas mērīšanas režīmā. Hallo sensors mēra apkārtējā elektromagnētiskā lauka vērtību un rāda rezultātu ekrānā. Pirms pastāvīgās strāvas mērījumu veikšanas tuviniet skaitītāju pie pārbaudāmā kabeļa, nospiediet nulles, tad uzlieciet skavas uz pārbaudāmā kabeļa. Tādējādi iegūsiet rezultātu, ko netraucē apkārtējā elektromagnētiskā lauka vērtība.

Papildu informācija:

• LCD ekrāns, maksimālais rādītā rezultāts: 6000
• ekrāna un skavas pārbaudes lauka apgaismojums
• skaņas signāls, veicot nepārtrauktības pārbaudi, kad pretestība ir mazāka par 50 Ω
• iespēja atsevišķi ieslēgt diodu un integritātes testus
• skavas atveras līdz 25 mm un ļauj mērīt vienu vadu, kura diametrs nav lielāks par 25 mm
• 14,5 cm garie zondi
• kabeļa garums ar zondēm: 97 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,5 mm

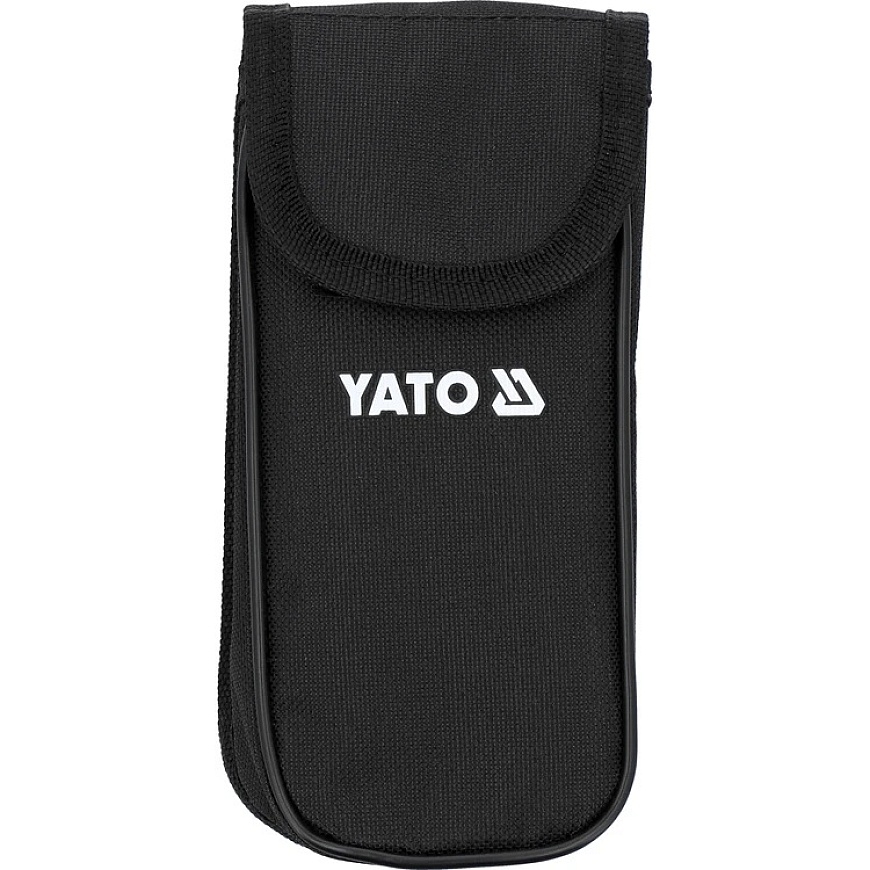

• komplektā ietilpst soma
• konstrukcija ar pārsnieguma aizsardzību
• automātiska skaitītāja izslēgšanās pēc 15 minūtēm neaktivitātes
• iespēja izslēgt automātiskās izslēgšanās režīmu
• iztukšotās akumulatora indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījums ar strāvas skavām tiek veikts tikai ar vienu vadu, vienu kabeli. Piestiprinot skavas pie vairākiem vadītājiem, un neizolējot vienu vadītāju, tiks iegūts nepareizs rezultāts vai nulles strāvas plūsma.
