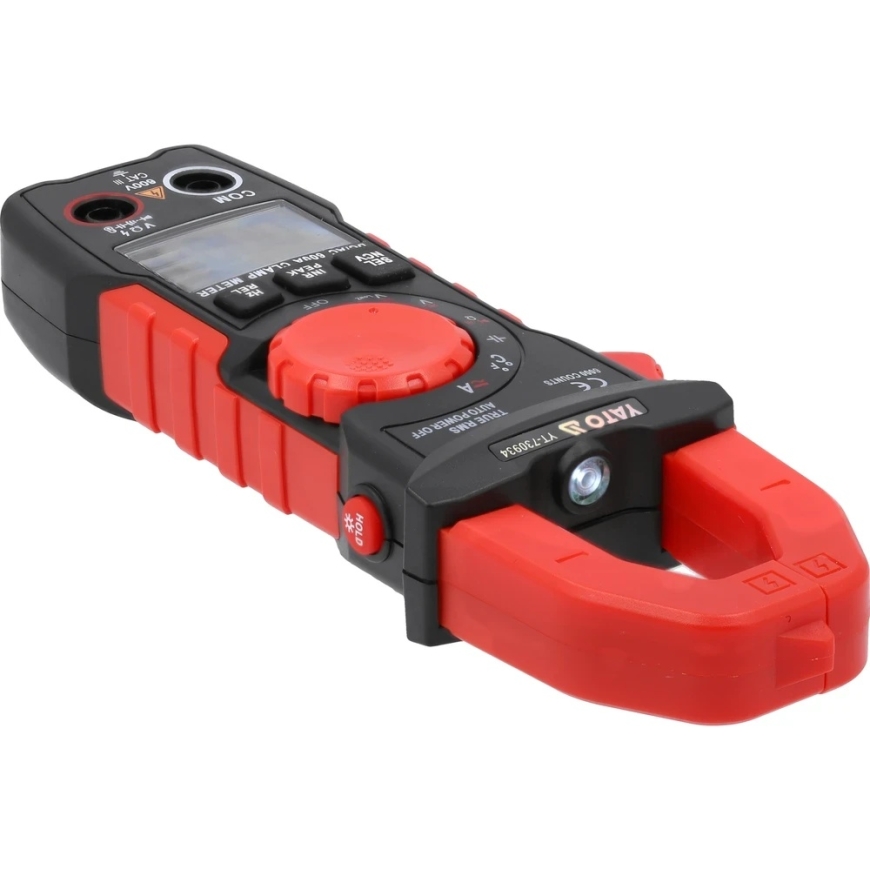

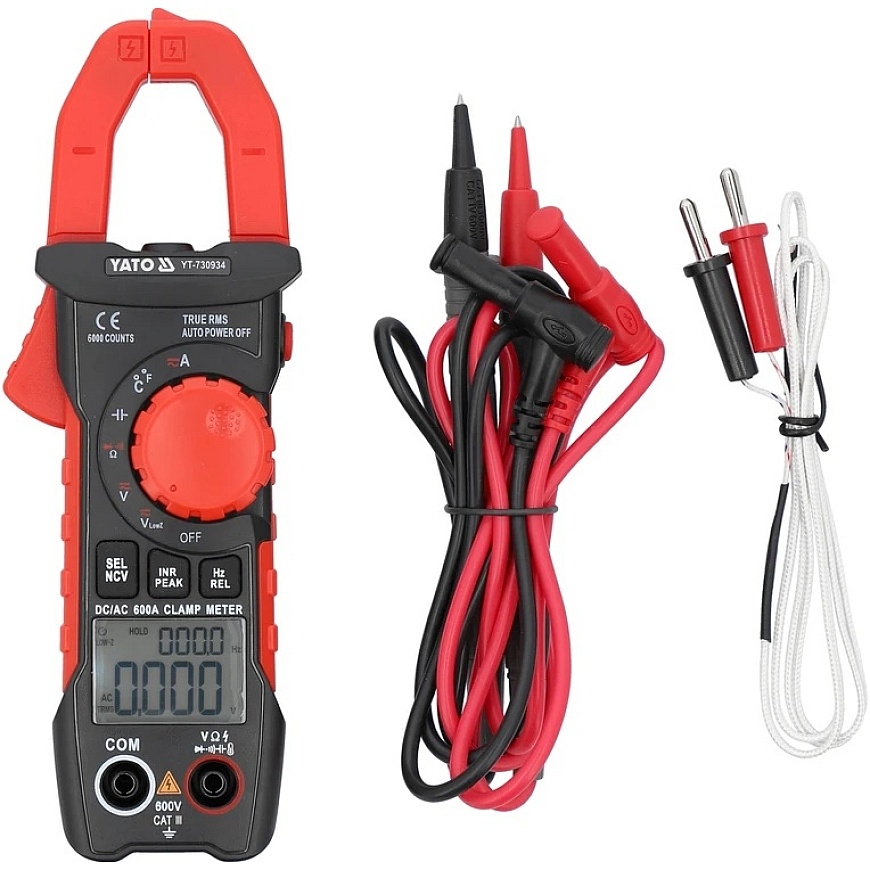

Yato Punane RMS AC/DC KLIPEMETER 10MA-600A

Kõik toote kohta

Universaalse klambrimeetriga, millel on automaatne mõõtemoodul, saab teostada põhjalikke ja täpseid elektriliste suuruste mõõtmisi. Maatumise seadmel on mõõteklamber, mis võimaldab mõõta alalist ja vahelduvat voolu ühe juhtmega, kasutades sisseehitatud HALL-andurit. Maatmine toimub, katkestamata ahelat või lahti ühendamata toiteallikast, ning võimaldab mõõta palju suuremat voolu kui tavaliste elektrimõõturite abil. Maatmiskohtade juhtmed on silikoonist isoleeritud, mis on paindlik ja kuumusele vastupidav.

Märkus: mõõturites, mis suudavad mõõta alalise voolu, sealhulgas YT-730934, kasutatakse HALL-andurit, mis mõõdab magnetvälja tugevuse väärtust. Maa magnetväli tekib loomulikult, seega alalise voolu intensiivsuse mõõturite näidud pole nullid. Enne alalise voolu intensiivsuse mõõtmist tuleb mõõtur tõsta kontrollitava kaabli lähedale, nullida REL-nupuga ja seejärel paigaldada see kontrollitavale kaablile ning lugeda tulemus.

Põhimõõtmised:

• Vahelduvvoolu pingemõõtmine: 0-600 V, TRUE RMS (40-1000 Hz)
• Alalise voolu pingemõõtmine: 0-600 V.
• vahelduvvoolu mõõtmine: 0-600 A, TRUE RMS (40-1000 Hz)
• Alalise voolu mõõtmine: ALALINE VOOL 0-600 A
• takistuse mõõtmine: 0-60 MΩ
• dioodide testimine: _IF 1,5 mA, _UR 3 V
• ahela puhtuse test: 0-50 Ω

Lisamõõtmised:

• A.C. ja D.C. pingemõõtmine madala takistuse režiimis: 0-600 V
• kondensaatorite mõõtmine: 0-60 mF
• sageduse mõõtmine: 0-300 kHz
• temperatuurimõõtmine: -30-1000 °C
• kontaktivaba vahelduvvoolu pingetuvastamine: NCV

Mõõtmise täpsus:

Vahelduvvoolu mõõtmise täpsuse määramise näide. Mõõtmistulemuse arvutamine: 30 A

• YT-730934 mõõturi mõõtmise täpsus antud vahemikus on: ±(2,0 %+30), eraldusvõime 0,01 A
• mõõtmisvea arvutamise valem: (mõõtmis tulemus x 2 %) + 30 x eraldusvõime
• arvutamine: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Tegelik tulemus, sealhulgas mõõtmisviga, 30 A näitu = 30 ± 0,90 A .

• Tulemus, sealhulgas mõõtmisviga vahelduvvoolu pingemõõtmisel: 235 V = 235 ± 2,65 V
• Tulemus, sealhulgas mõõtmisviga alalise voolu pingemõõtmisel: 12 V = 12 ± 0,09 V

Mõõtmisvõime ja täpsuse tabeli leiate kasutusjuhendist.

Integreeritud funktsioonid:

• TRUE RMS - mõõtur, millel see funktsioon näitab alalisvoolu/vahelduvvoolu tegelikku keskmist ruut väärtust. Erinevalt keskmistest väärtustest mõõturid, seadmed, millel on tõelised keskmised ruut väärtused, näitavad õiget väärtust mitte ainult sinusoidsete, vaid ka moonutatud, nagu kõrgematel harmoonikutel, ruut- või kolmnurksete lainekujude sinusoidsete lainete korral. See on nõutav funktsioon kõikjal, kus ahelas esinevad lülitavad toiteallikad, mootori inverterite jõuülekanded, HVAC seadmed jms.
• _VlowZ - vahelduvvoolu ja alalise voolu mõõtmine madala takistuse režiimis. Fenomen, mida tavaliselt nimetatakse kummituspinge, võib olla raske diagnoosida, näiteks tööstuslike hoonete toitevõrke. See phenomenon põhjustab pinge, mis tekib lahti ühendatud kaablis, kus pinge induktiivne see kanalis, on korter, millel on samas kanalis. LowZ funktsioon vähendab mõõturi mõõtelüliti takistust 10 korda võrreldes tavalise mõõtmise režiimiga, seejärel mõõtur, võttes pingetükid, vitaam hämardab kaablis akumuleeritud tasakaalu. Seetõttu mõõdetakse pinget ilma kummituspingeta.
• NCV - kontaktivaba vahelduvvoolu pingetuvastamine induktiivmeetodi abil. Mõõtur tuvastab pinge isoleeritud kaablis, see võib samuti näidata faasi juhtme
• AUTO - automaatne mõõtemooduli reguleerimine. Kui mõõdetakse teadmata väärtusi mõõturiga käsitsi seadistusnuppuga, tuleb mõõtmisi teha järjekindlalt suurimast vahemikust kuni vahemikuni, mis annab kõige täpsema tulemuse - vastasel juhul on oht seadme kahjustada. Teisest küljest, kasutades multimeetrit AUTO funktsiooniga, piisab ühest mõõtmist ja mõõtur leiab automaatselt optimaalse vahemiku. Vaike seadistustes on mõõtur AUTO režiimis
• DATA HOLD - hetkel mõõdetud väärtuste hoidmine ekraanil
• PEAK HOLD - mõõtmiszondide mõõdetud maksimaalse väärtuse hoidmine ekraanil
• INRUSH current (sissepääsuvool) - sissepääsuvoolu mõõtmine mõõtezondide kaudu. Mõõtur mõõdab voolu 100 ms jooksul pärast seadme sisselülitamist
• REL - suhteline väärtuse funktsioon. See võimaldab nullida mõõturi lugemid. See on vajalik alalise voolu mõõtmise režiimi jaoks. HALL-andur mõõdab keskkonna elektromagnetilise välja tugevust ja näitab tulemust ekraanil. Enne alalise voolu mõõtmist viige mõõtur kontrollitava kaabli lähedale, vähendage nulli, seejärel paigaldage klambrid kontrollitavale kaablile. Nii saate tulemuse, mille ei häiri keskkonna elektromagnetilise välja väärtus.

Täiendav teave:

• LCD-ekraan, maksimaalne kuvatud tulemus: 6000
• ekraani ja klambri testimisala valgus
• helisignaal pidevustestide teostamisel, kui takistus on väiksem kui 50 Ω
• võimalus eraldi sisse lülitada dioodide ja puhtuse testid
• klambrid avanevad kuni 25 mm ja võimaldavad mõõta ühte juhet, mille diameeter ei ületa 25 mm
• 14,5 cm pikat zondid
• kaabli pikkus koos zondidega: 97 cm
• kaabli diameeter, sealhulgas isolatsioon: 3,5 mm

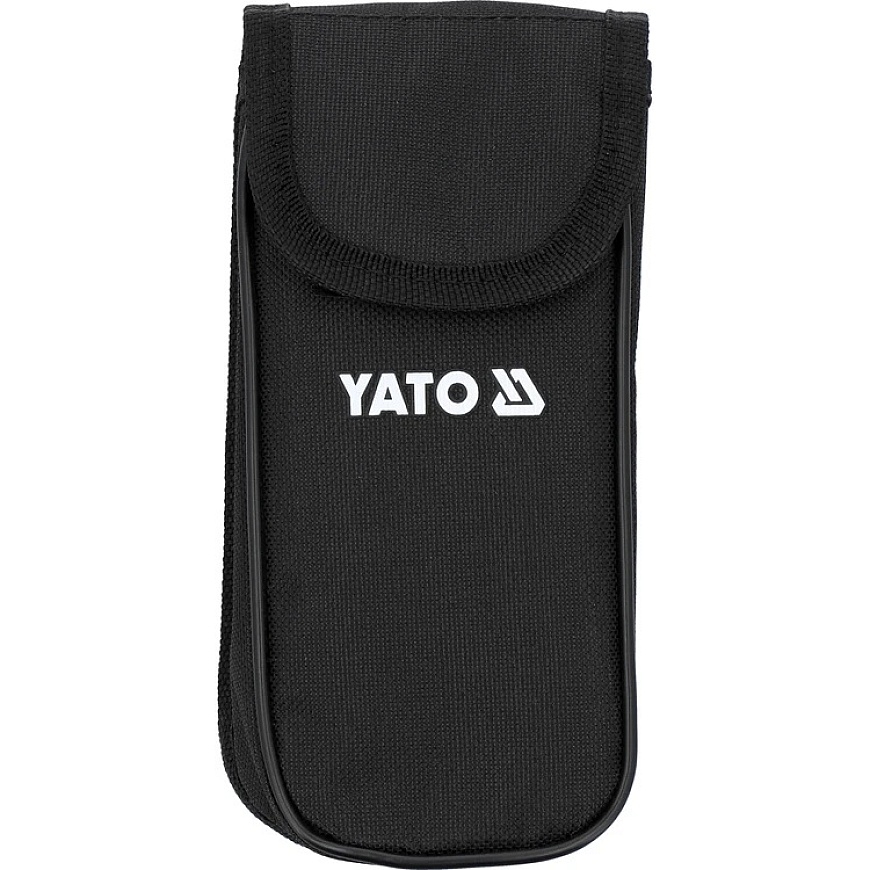

• komplekt sisaldab kotti
• konstruktsioon ülemise kaitsega
• automaatne mõõturi välja lülitamine 15 minuti pärast mitteaktiivsuse korral
• võimalus välja lülitada automaatne välja lülitamise režiim
• madalate akude indikaator
• toiteallikas: kaks 1,5 V (AAA) patareid

Tähelepanu!

Voogude mõõtmine voolu klambrites toimub ainult ühe juhtmega, ühe kaabliga. Kui kinnitate klambrid mitme juhtiva kaabli külge ja ei eralda ühtegi juhtmest, on saadud vale tulemus või nullvoolu voog.
