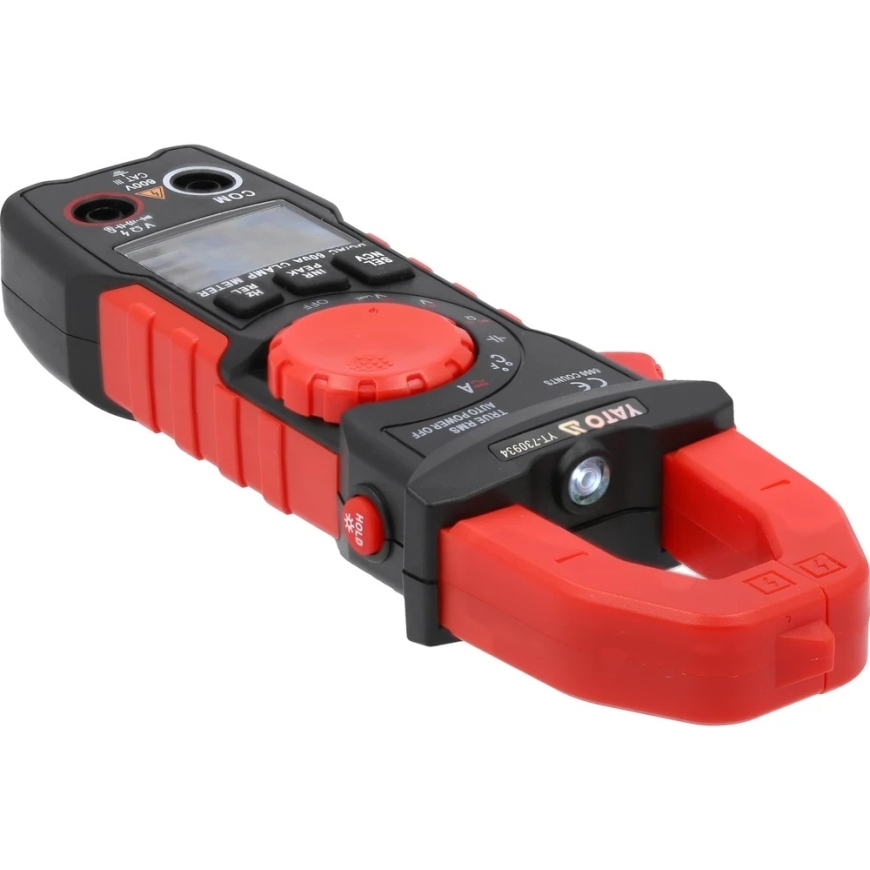

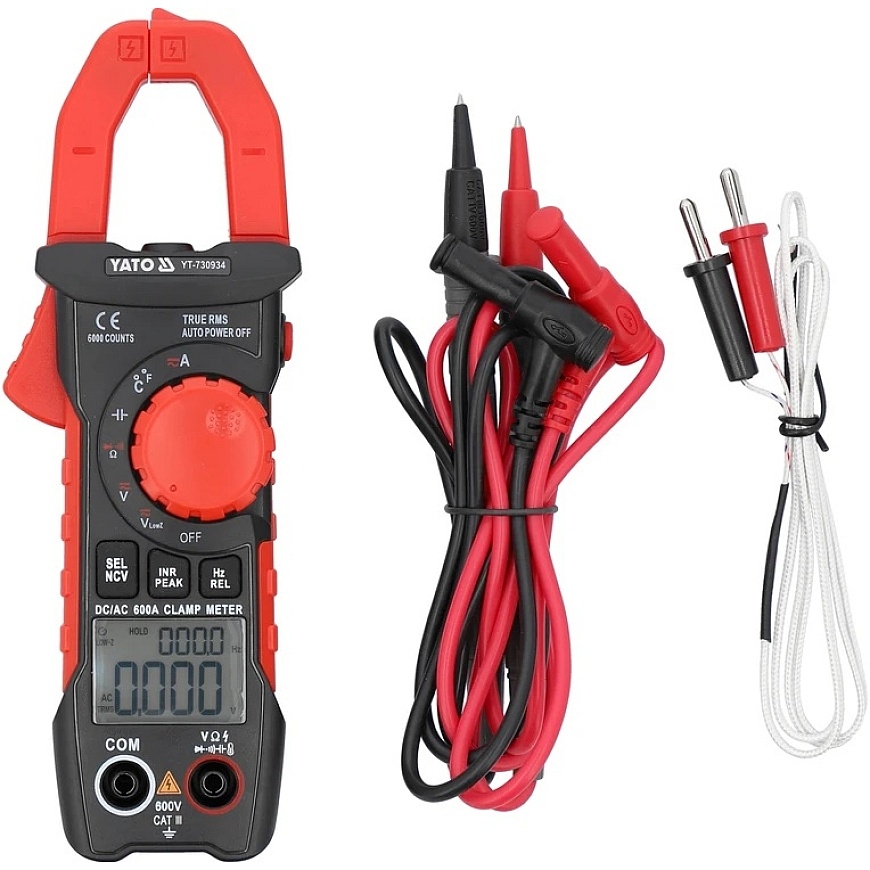

Yato PUNAINEN RMS AC/DC KLEMMAMITTA 10MA-600A

All about the product

Universaalilla kynsilevyllä varustetulla mittarilla, jossa on automaattinen mittausalue, voidaan tehdä perus- ja edistyneitä sähköisten suureiden mittauksia. Mittarissa on mittauspidike, joka mahdollistaa tasavirran ja vaihtovirran mittaamisen yhdellä johdolla sisäänrakennetun HALL-anturin avulla. Mittaus tapahtuu irrottamatta piiriä tai katkaisematta sitä virtalähteestä ja mahdollistaa paljon suuremman virran mittaamisen verrattuna tavallisiin sähkömittareihin. Mittauspiuhojen johdot ovat silikonieristeisiä, joustavia ja kuumankestäviä.

Huomautus: mittareissa, jotka pystyvät mittaamaan tasavirtaa, mukaan lukien YT-730934, käytetään Hallo-anturia, joka mittaa magneettikentän voimakkuutta. Magneettikenttä Maapallolla syntyy luonnollisesti, joten tasavirran intensiivisuuden mittaustulokset eivät ole nollia. Ennen kuin mitataan tasavirran intensiivisuutta, mittari on lähennettävä tarkistettavaa johtoa, nollattava REL-näppäimellä, sitten kiinnitettävä tarkistettavalle johtolle ja luettava tulos.

Perusmittaukset:

• Vaihtovirran jännitteen mittaus: 0-600 V, TRUE RMS (40-1000 Hz)
• Tasavirran jännitteen mittaus: 0-600 V.
• vaihtelevan virran mittaus: 0-600 A, TRUE RMS (40-1000 Hz)
• Tasavirran mittaus: TASAVIRTA 0-600 A
• vastuksen mittaus: 0-60 MΩ
• dioditest: _IF 1,5 mA, _UR 3 V
• piirin eheystesti: 0-50 Ω

Lisämittaukset:

• A.C. ja D.C. jännitteen mittaus matalan vastuksen tilassa: 0-600 V
• kondensaattorien mittaus: 0-60 mF
• taajuuden mittaus: 0-300 kHz
• lämpötilan mittaus: -30-1000 °C
• kontaktiton vaihtovirran jännitteen havaitseminen: NCV

Mittauksen tarkkuus:

Esimerkki vaihtovirran mittauksen tarkkuuden määrittämisestä. Mittaustuloksen laskentatehtävä: 30 A

• YT-730934-mittarin mittauksen tarkkuus tässä alueella on: ±(2,0 %+30), erottelukyky 0,01 A
• mittausvirheen laskentakaava: (mittaustulos x 2 %) + 30 x erottelukyky
• laskenta: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Todellinen tulos, mukaan lukien mittausvirhe, kun ilmoitus on 30 A = 30 ± 0,90 A .

• Tulos, mukaan lukien mittausvirhe vaihtojännitteen mittaukselle, ilmoitus: 235 V = 235 ± 2,65 V
• Tulos, mukaan lukien mittausvirhe, kun ilmoitus on tasajännitteen mittaus: 12 V = 12 ± 0,09 V

Taulukko mittauksen erottelukyvystä ja tarkkuudesta löytyy käyttöohjeesta.

Sisäänrakennetut toiminnot:

• TRUE RMS - mittari, jossa on tämä toiminto, näyttää vaihtojännitteen / jännitteen todellisen RMS-arvon. Eroamalla keskiarvomittareista, todellisen RMS-arvon omaavat laitteet näyttävät oikean arvon ei vain sinusoidisille, vaan myös vääristyneille, kuten korkeammille harmonikoille, neliö- tai kolmioaaltojen muodoille. Tämä on pakollinen toiminto siellä, missä piirissä esiintyy commutation-virtalähteitä, moottorin inverttereitä, LVI-laitteita jne.
• _VlowZ - vaihtojännitteen ja tasajännitteen mittaus matalan vastuksen tilassa. Ilmiö, jota yleensä kutsutaan haamu­jännitteeksi, voi tehdä vaikeaksi diagnosoida esimerkiksi teollisten rakennusten sähköverkkoja. Tämä ilmiö johtuu jännitteestä, joka syntyy irrotetussa kaapelissa, johon jännite on indusoitu kaapelista, joka on kytketty verkkoon saman kanavan kautta. LowZ-toiminto vähentää mittarin mittausliittimien vastusta kymmenkertaiseksi verrattuna normaalitilanteeseen, jolloin mittari mittaa hieman suurempaa virtaa jännitemittauksissa ja purkaa siten kaapelissa kertyneen varauksen. Täten jännite mitataan ilman haamujännitettä.
• NCV - kontaktiton vaihtovirran jännitteen havaitseminen induktiivisella menetelmällä. Mittari havaitsee jännitteen eristyksessä olevassa kaapelissa, ja se voi myös osoittaa vaiheenjohtimen
• AUTO - automaattinen mittausalueen säätö. Mittaamalla tuntemattomia arvoja mittarilla, jossa on manuaalinen alueen säätö, mittaukset tulisi tehdä peräkkäin suurimmasta alueesta tarkimmasta tulosta antavaan alueeseen - muuten on vaara vahingoittaa laitetta. Toisaalta multimetrin käyttäminen AUTO-toiminnolla vaatii vain yhden mittauksen, ja mittari löytää automaattisesti optimaalisen alueen. Oletuksena mittari käynnistetään AUTO-tilassa
• DATA HOLD - tällä hetkellä mitatun arvon säilyttäminen näytöllä
• PEAK HOLD - suurimman mittauspiuhojen kautta mitatun arvon pitäminen näytöllä
• INRUSH current (käynnistysvirta) - käynnistysvirran mittaus mittauspiuhoilla. Mittari mittaa virran 100 ms ajan laitteen kytkemisestä
• REL - suhteellisen arvon toiminto. Mahdollistaa nollaamisen mittarin näyttöarvoissa. Tarvitaan tasavirran mittausrežiimissä. HALL-anturi mittaa ympäröivän elektromagneettisen kentän arvot ja näyttää tuloksensa näytöllä. Ennen tasavirran mittaamista, tuo mittarisi tarkistettavan kaapelin lähelle, nollaa, ja sitten aseta kynsi tarkistettavalle kaapelille. Tällä tavalla saat tuloksen, jota ympäröivästä elektromagneettisesta kentästä ei häiritse.

Lisätiedot:

• LCD-näyttö, suurin näytettävä tulos: 6000
• näytön ja kynsilevyn testauskentän valaistus
• ääni signaalilla jatkuvuustestissä, kun vastus on alle 50 Ω
• mahdollisuus kytkeä erikseen dioditestit ja eheystestit
• kynsilevy avautuu 25 mm saakka ja mahdollistaa mittaamisen yhdestä johdosta, jonka halkaisija ei ylitä 25 mm
• 14,5 cm pitkät piuhat
• kaapelin pituus, jossa on piuhat: 97 cm
• kaapelin halkaisija, mukaan lukien eriste: 3,5 mm

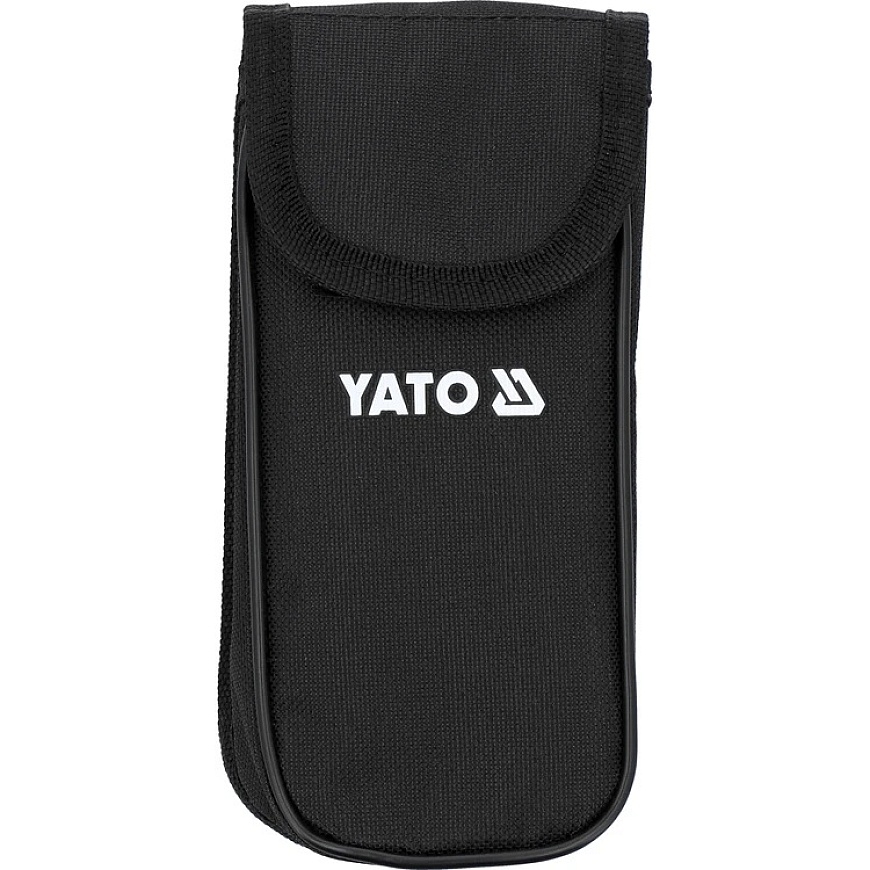

• pakettiin kuuluu kotelo
• rakenteen ylikuormitussuoja
• automaattinen mittarin sammutus 15 minuutin käyttämättömyyden jälkeen
• mahdollisuus kytkeä pois automaattisen sammutuksen tila
• tyhjentyneen akun merkki
• virtalähde: kaksi 1,5 V (AAA) paristota

Huomio!

Virran mittaus virransalpaajilla suoritetaan vain yhdellä johdolla, yhdellä kaapelilla. Kiinnitettyjen puristimien kanssa useisiin johtimiin liittyvän kaapelin, eikä eristämättömän johdinohjauksen, tulee johtaa väärään tulokseen tai nollavirran virtaan.
