NANO V3.0 16MHz микро USB – ATmega328P – CH340 – клон – Arduino

Все о продукте

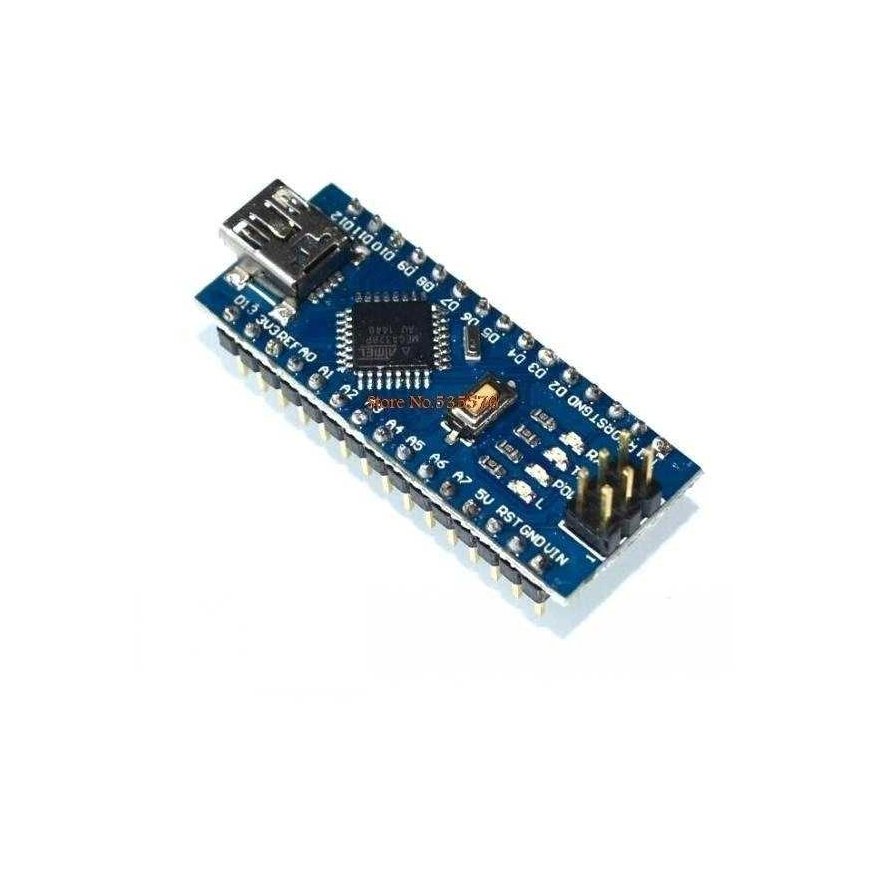

NANO V3.0 16MHz – Mikro USB выход – ATmega328P – CH340 – Совместим с Arduino

Универсальный мини-модуль, совместимый с оригинальным Arduino, оснащен микроконтроллером ATmega328P и Micro USB разъемом (версия с пинами для пайки). Может использоваться во многих проектах с микропроцессорами. Система совместима с проектом Arduino.

• Точно воспроизведенный клен обеспечивает работу и надежность.
• NANO имеет программатор CH340, для которого требуется дополнительный драйвер, который вы найдете ниже.

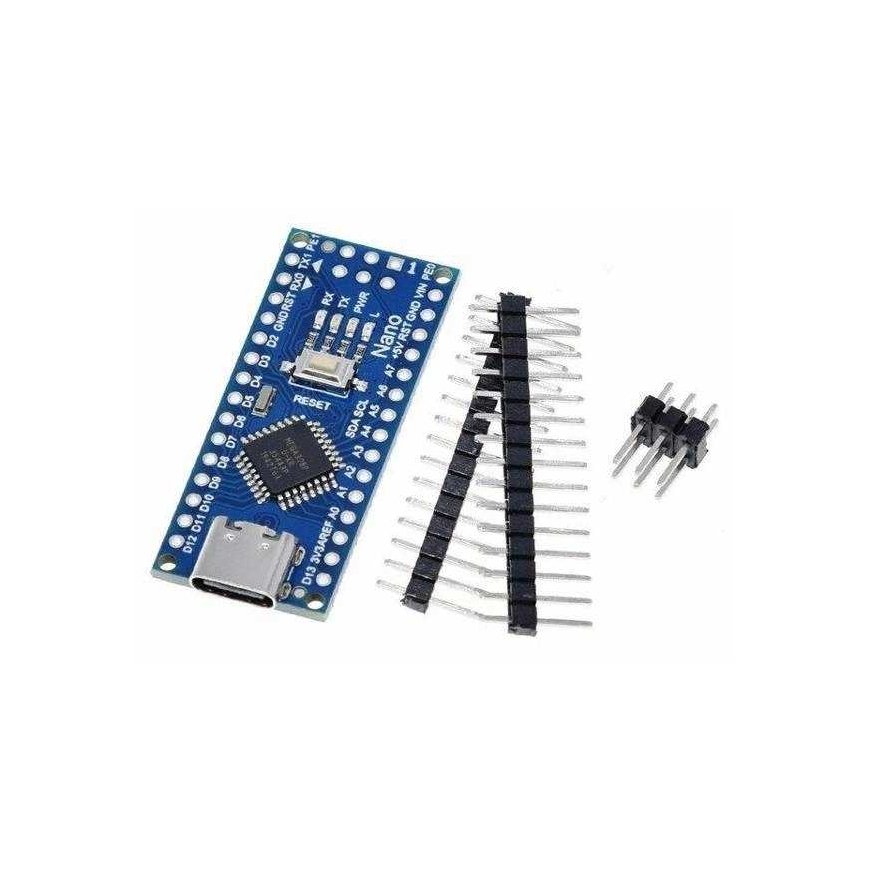

• Благодаря удобному разъему USB Type-C этот модуль легко подключить к компьютеру и программировать. Из-за небольшого размера он подходит для более мелких проектов.
• Микроконтроллер Atmega328 используется в Arduino.
• Nano имеет стабилизатор напряжения, поэтому модуль можно питать напряжением выше 5V.

• Версия Nano, как и Pro, основана на популярном модуле Uno
• Оснащен микроконтроллером Atmega328.

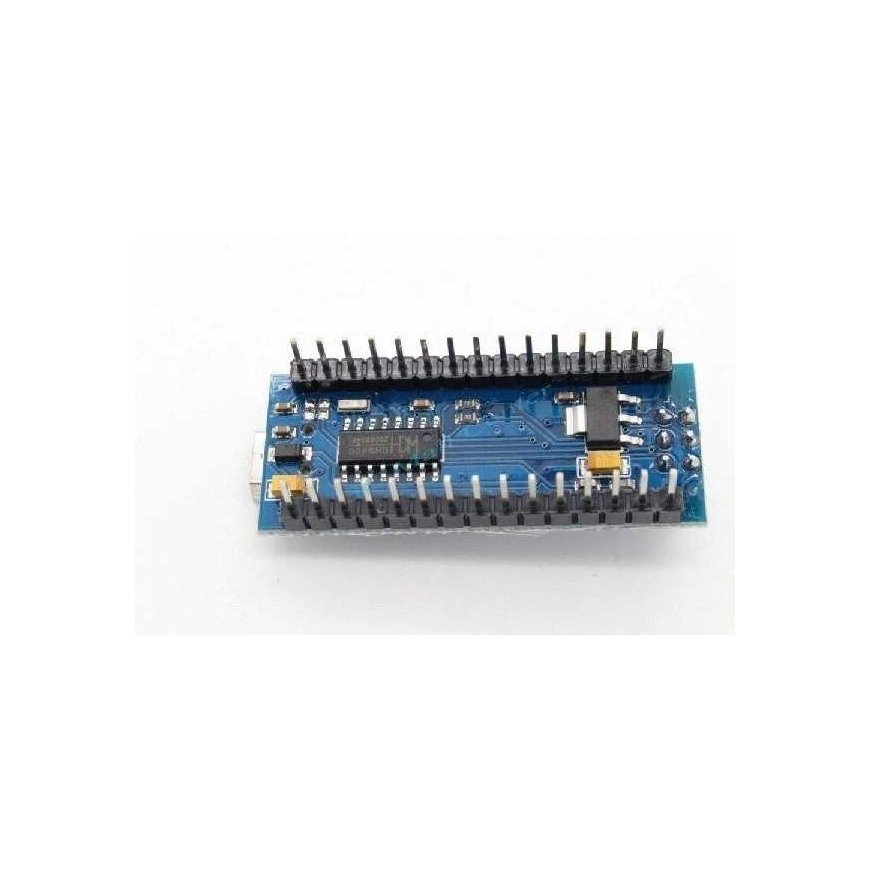

• На плате есть Micro USB разъем с микросхемой CH340
• На плате установлен процессор ATmega328 с
  • 32kB Flash памяти
  • 1kB SRAM памяти
  • 1kB EEPROM памяти
  • Он контролируется тактовым сигналом с частотой 16 MHz.
• Плата имеет пины – выходы/входы
  • 14 цифровых контактов - могут использоваться как входы или выходы. Пины работают по стандарту TTL5V. Каждый из них имеет эффективность до 40mA, также имеют встроенные подтягивающие резисторы. Некоторые пины имеют дополнительные функции (UART, INT, PWM, SPI, LED).
    • включая 6 PWM каналов, например, для управления сервоприводом/двигателем, например, SG-90
  • 8 аналоговых входов, каждый из которых позволяет измерять с разрешением 10 бит. Некоторые пины имеют дополнительные функции (I²C, AREF, Reset).
• Arduino Nano может питаться
  • через микро USB кабель
  • нестабилизированное напряжение 7-12 V подается на 30 пин или из стабилизированного источника 5 V.
  • Система автоматически выбирает источник питания с наивысшим напряжением.
  • Чип CH340, обеспечивающий связь с компьютером, может питаться только от USB.
• Система имеет систему связи с компьютером через:
  • UART интерфейс – подключен к 0 (RX) и 1 (TX) пинам.
  • USB - чип CH340
  • Кроме того, поддерживаются интерфейсы I²C (TWI) и SPI
• Работает с напряжением 5 V.
• Кнопка ручного сброса
• Светодиоды для управления работой системы
• На плате расположены разъемы, позволяющие подключить плату прямо к макетной плате.
• В этой версии есть припаянные контактные пины
• Программирование осуществляется с помощью Arduino IDE, бесплатного программного обеспечения, которое особенно удобно для новичков. – IDE программа – http://www.arduino.cc/en/Main/Software
• Микроконтроллер на плате имеет предустановленный загрузчик, который позволяет загружать программное обеспечение без использования дополнительного оборудования.
  • Стандартно в модуль загружается программа BLINK LED 13 и загрузчик – описание http://majsterkowo.pl/od-go-zaczac-zabawe-z-arduino/
• Кроме того, можно программировать процессор через ICSP.

• Напряжение питания: 5V
• Микроконтроллер: ATmega328 - 16 MHz
• Порты – I/O пины: 14
• Количество аналоговых входов: 8
• Количество PWM выходов: 6
• Серийные интерфейсы: UART, SPI, I2C
• Внешние прерывания
• Защита от чрезмерного тока
• Модуль изготовлен из ламинированного материала толщиной 0,8 мм
• Вес менее 5 г.
• Расстояние между пинами 2,54 мм (можно монтировать на макетных платах)
• Размеры: 45x19 мм
• 32kB flash памяти
• 1kB EEPROM
• 1kB SRAM
• 2 8-битных таймера/счетчика
• 1 таймер/счетчик 16 бит
• разъем: Micro USB

• Питание
  • Если напряжение питания превышает 5 V, его необходимо подключить к пину RAW, который подключен к стабилизатору.
  • VCC напрямую подключен к пинам микроконтроллера, при подключении напряжения выше 5 V система может быть повреждена навсегда.
• Входы/выходы
  • Arduino Pro имеет 14 цифровых входов/выходов (I/O) контактов.
  • Каждый пин допускает максимальный ток 40 mA, что позволяет напрямую подключать светодиоды с резисторами и управлять другими интегральными схемами.
  • Кроме стандартных I/O, некоторые контакты имеют и специальные функции.
• программирование
  • Создавать и загружать программное обеспечение можно в бесплатной среде, предоставляемой производителем.
  • Для программирования через UART можно использовать программатор PL2303

• Главная страница Arduino Pro Mini – http://www.arduino.cc/en/Main/arduinoBoardNano
• IDE программа – http://www.arduino.cc/en/Main/Software
• Ошибки контактов платы Nano V3.0 – http://microcontrollers.cba.pl/?p=6
• Драйвер USB чипа – http://www.driverscape.com/download/usb-serial-ch341

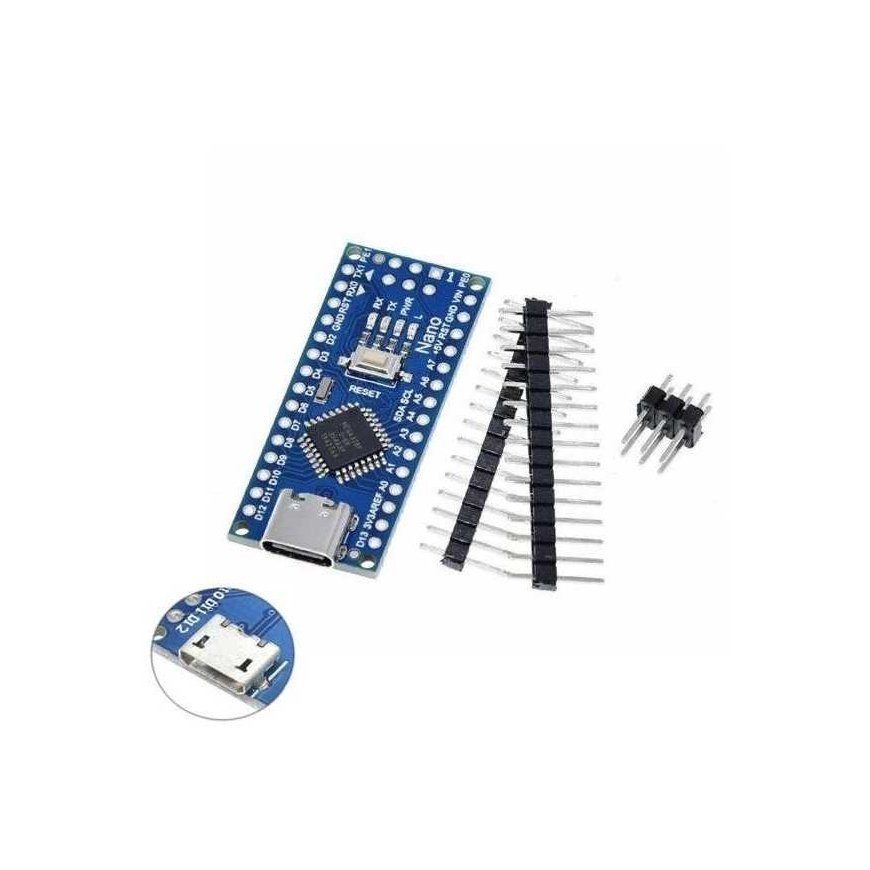

Иллюстративное изображение.

• NANO V3.0 16MHz Micro USB - ATmega328P - CH340 - Клон - 1 шт
