NANO V3.0 16MHz mikro USB – ATmega328P – CH340 – kloon – Arduino

Kõik toote kohta

NANO V3.0 16MHz – Mikro USB väljund – ATmega328P – CH340 – Ühildub Arduino

Universaalne mini moodul, mis on ühilduv originaalse Arduino'ga, varustatud ATmega328P mikroprotsessoriga ja Micro USB ühendusega (versioon iseloodavatele jootmispuuridele). Seda saab kasutada paljudes mikroprotsessoriprojektides. Süsteem on ühilduv Arduino projektiga.

• Täpselt taastatud vaher garantii töö ja usaldusväärsuse.
• NANO-l on CH340 programmeerija, mille jaoks on vajalik täiendav draiver, mille leiate allpool.
• Mugava USB Type-C ühenduse tõttu on selle mooduli ühendamine arvutiga ja selle programmeerimine lihtne. Tänu väikesele suurusele sobib see väiksematele projektidele.
• Atmega328 mikroprotsessor on kasutusel Arduino.
• Nano-l on pingeregulaator, seega saame moodulit toita kõrgema kui 5V pingega.

• Nano versioon, nagu ka Pro, põhineb populaarse Uno mooduli peal
• Omab Atmega328 mikroprotsessorit.
• Plaadil on Micro USB ühendus CH340 kiibiga
• Plaadil on ATmega328 protsessor, millel on
  • 32kB Flash mälu
  • 1kB SRAM mälu
  • 1kB EEPROM mälu
  • Seda jälgitakse kella signaaliga, mille sagedus on 16 MHz.
• Plaadil on pistikud – väljundid/sisendid
  • 14 digitaalset kontakti - saab kasutada sisendina või väljundina. Pistikud töötavad TTL5V standardi alusel. Igaühe efektiivsus ulatub 40mA, samuti on neil sisseehitatud tõmberesistoreid. Mõnedel pistikutel on täiendavad funktsioonid (UART, INT, PWM, SPI, LED).
    • sealhulgas 6 PWM kanalit, nt servo/mootori juhtimiseks, nt SG-90
  • 8 analoogset sisendit, millest igaüks võimaldab mõõta 10-bitise resolutsiooniga. Mõnedel pistikutel on täiendavad funktsioonid (I²C, AREF, Reset).
• Arduino Nano saab toidet
  • läbi mikro USB kaabli
  • stabiliseerimata 7-12 V pinge, mis on ühendatud 30. pistikuga või stabiliseeritud 5 V pingetootjaga.
  • Süsteem valib automaatselt kõrgeima pingega toiteallika.
  • CH340 kiip, mis tagab ühenduse arvutiga, saab toidet ainult USB-st.
• Süsteemil on arvutiga ühenduse loomise süsteem:
  • UART liides – ühendatud 0 (RX) ja 1 (TX) pistikutega.
  • USB - CH340 kiip
  • Lisaks toetatakse I²C (TWI) ja SPI liideseid
• Töötab 5 V pingega.
• Käsi taastamise lüliti
• LED-d, et juhtida süsteemi toimimist
• Plaadi peal olevad ühendused võimaldavad plaati otse leivaplaadile ühendada.
• Selles versioonis on joodetud ühenduse pistikud
• Programmeerimine toimub Arduino IDE abil, tasuta tarkvara, mis on eriti mugav algajatele. – IDE programm – http://www.arduino.cc/en/Main/Software
• Plaadil olev mikroprotsessor on eelnevalt installitud laadimislaadijaga, mis võimaldab laadida tarkvara ilma täiendava riistvara kasutamiseta.
  • Standardselt laaditakse moodulisse BLINK LED 13 programm ja laadimislaadija – kirjeldus http://majsterkowo.pl/od-go-zaczac-zabawe-z-arduino/
• Lisaks on võimalik protsessorit programmeerida ICSP kaudu.

• Toitepinge: 5V
• Mikroprotsessor: ATmega328 - 16 MHz
• Portide – I/O pistikud: 14
• Analoogide sisendite arv: 8
• PWM väljundite arv: 6
• Seeria liidesed: UART, SPI, I2C
• Välimised katkestused
• Üksikute voolude kaitse
• Moodul on valmistatud 0,8 mm paksusest laminaadist
• Kaal alla 5 g.
• Pistikute vahemaa 2,54 mm (võib paigaldada leivaplaatidele)
• Mõõtmed: 45x19 mm
• 32kB flash mälu
• 1kB EEPROM
• 1kB SRAM
• 2 8-bitist taimerit/loendurit
• 1 taimer/loendur 16-bitine
• ühendus: Micro USB

• Toide
  • Kui toitepinge on suurem kui 5 V, tuleb see ühendada RAW pistikuga, mis on ühendatud stabilisaatoriga.
  • VCC on otse ühendatud mikroprotsessori pistikutega, kui ühendate kõrgema kui 5 V pingega, võib süsteem jäädavalt kahjustuda.
• Sisendid/väljundid
  • Arduino Pro-l on 14 digitaalset sisendi/väljundi (I/O) kontakti.
  • Iga pistik lubab maksimaalselt 40 mA voolu, mis võimaldab otse ühendada LED-e koos resistoreid ja juhtida teisi integreeritud vooluringe.
  • Lisaks standardsetele I/O-dele on mõnel kontaktidel ka spetsiaalsed funktsioonid.
• programmeerimine
  • Tarkvara loomine ja laadimine on võimalik tasuta tootja pakutavas keskkonnas.
  • Programmeerimiseks UART kaudu saate kasutada PL2303 programmeerijat

• „Arduino Pro Mini“ peamine leht – http://www.arduino.cc/en/Main/arduinoBoardNano
• IDE programm – http://www.arduino.cc/en/Main/Software
• Nano V3.0 plaadi kontaktide vead – http://microcontrollers.cba.pl/?p=6
• USB kiibi draiver – http://www.driverscape.com/download/usb-serial-ch341

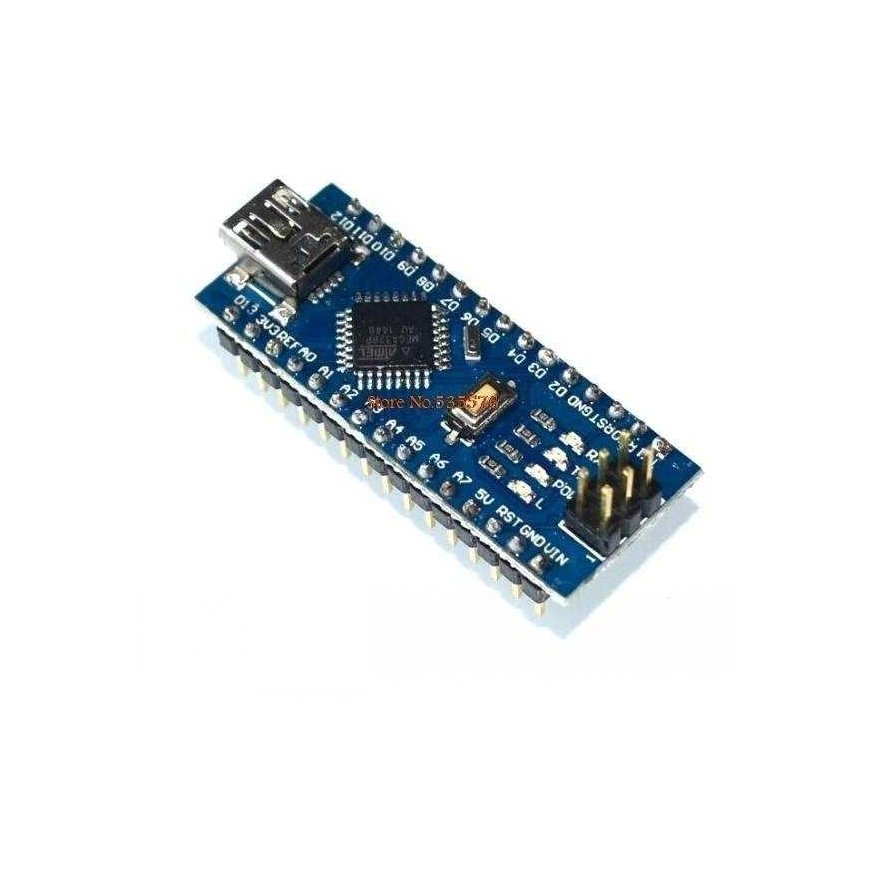

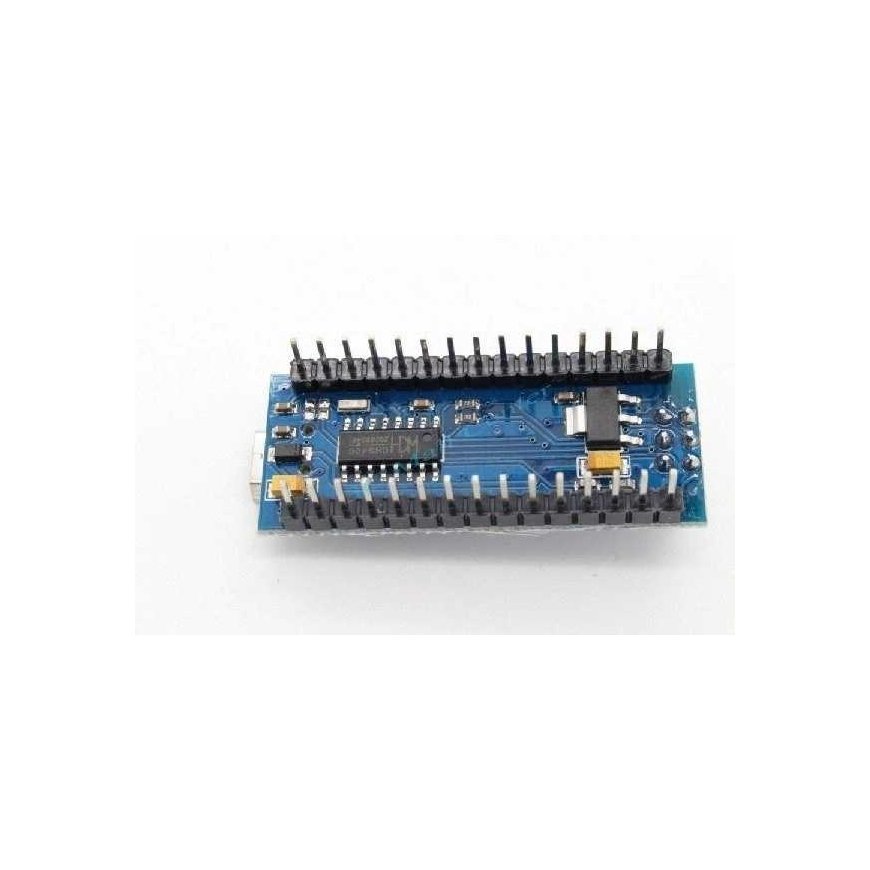

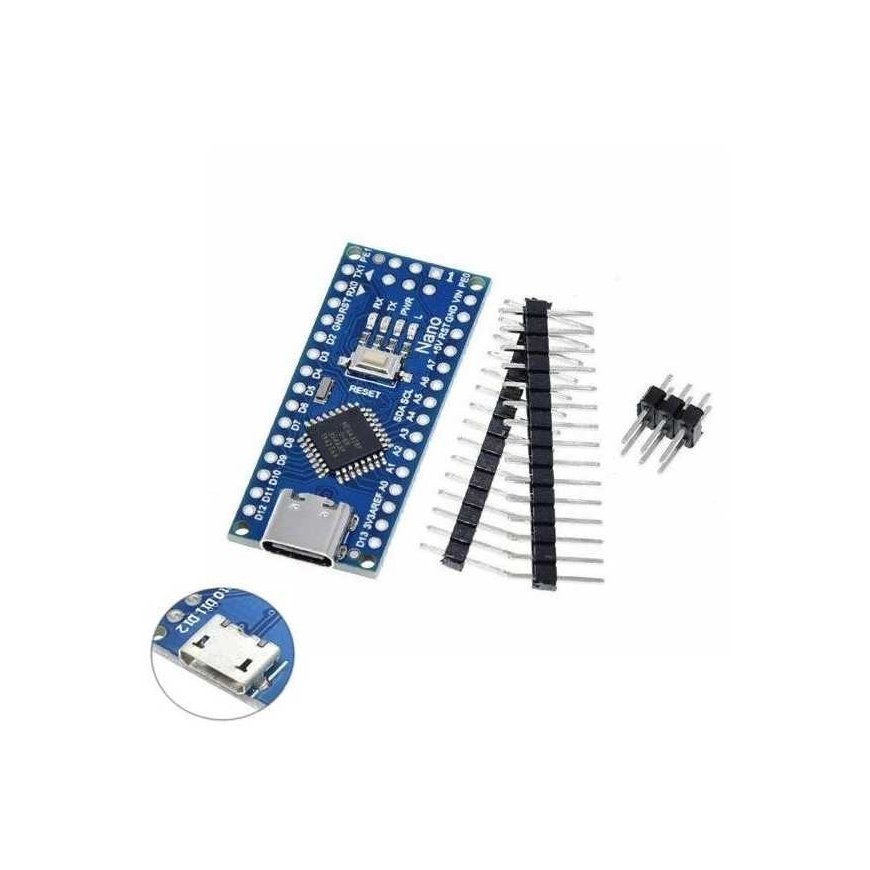

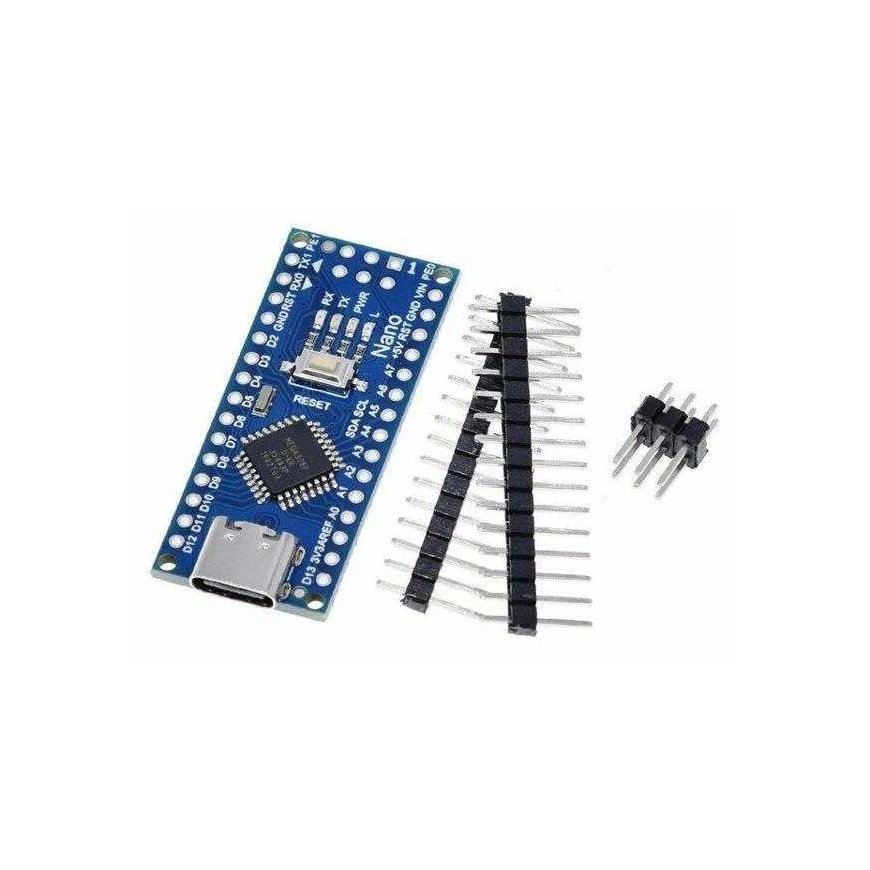

Illustreeriv pilt.

• NANO V3.0 16MHz Micro USB - ATmega328P - CH340 - Klon - 1 tk
