NANO V3.0 16MHz – Mikro USB izeja – ATmega328P – CH340 – Saderīgs ar Arduino

Universāls mini modulis, saderīgs ar oriģinālo Arduino, aprīkots ar ATmega328P mikroprocesoru un Micro USB savienojumu (versija ar kājiņām pašpietiekamai lodēšanai). Var tikt izmantots daudzos mikroprocesoru projektos. Sistēma ir saderīga ar Arduino projektu.

• Precīzi atveidots koks nodrošina darbību un uzticamību.
• NANO ir CH340 programmētājs, kuram nepieciešama papildu draiveris, kuru var atrast zemāk.
• Pateicoties ērtajam USB Type-C savienojumam, šo moduli ir viegli pieslēgt datoram un to programmēt. Tā mazais izmērs padara to piemērotu mazākiem projektiem.
• Atmega328 mikroprocesors tiek izmantots Arduino.
• Nano ir sprieguma stabilizators, tādēļ moduli varam barot ar augstāku nekā 5V spriegumu.

• Nano versija, tāpat kā Pro, ir balstīta uz populāro Uno moduli
• Ir Atmega328 mikroprocesors.
• Plāksnē ir Micro USB savienojums ar CH340 mikroshēmu
• Plāksnē ir ATmega328 procesors ar
  • 32kB Flash atmiņu
  • 1kB SRAM atmiņu
  • 1kB EEPROM atmiņu
  • To kontrolē pulksteņa signāls ar frekvenci 16 MHz.
• Plāksne ir aprīkota ar kājiņām – izejām/ieejām
  • 14 digitālo kontaktu - var tikt izmantoti kā ieeja vai izeja. Kājiņas darbojas saskaņā ar TTL5V standartu. Katras efektivitāte ir 40mA, un tām ir iebūvēti vilkšanas rezistori. Dažas kājiņas ir aprīkotas ar papildu funkcijām (UART, INT, PWM, SPI, LED).
    • tostarp 6 PWM kanāli, piemēram, servo/motora vadībai, piemēram, SG-90
  • 8 analoģiskie ieejas, katra ļauj mērīt 10 bitu izšķirtspējā. Dažas kājiņas ir aprīkotas ar papildu funkcijām (I²C, AREF, Reset).
• Arduino Nano var tikt barots
  • caur mikro USB kabeli
  • nestabilizēts 7-12 V spriegums tiek piegādāts uz 30 kājiņu vai no stabilizēta 5 V sprieguma avota.
  • Sistēma automātiski izvēlas augstākā sprieguma barošanas avotu.
  • CH340 mikroshēma, kas nodrošina savienojumu ar datoru, var tikt barota tikai no USB.
• Sistēma ir aprīkota ar savienojuma ar datoru sistēmu caur:
  • UART saskarne – pieslēgta pie 0 (RX) un 1 (TX) kājiņām.
  • USB - CH340 mikroshēma
  • Turklāt tiek atbalstītas I²C (TWI) un SPI saskarnes
• Darbojas ar 5 V spriegumu.
• Roku atjaunošanas slēdzis
• LED diodes, lai kontrolētu sistēmas darbību
• Uz plāksnes izvietotie savienojumi ļauj plāksni pieslēgt tieši pie maizes dēļa.
• Šajā versijā ir lodēti savienojuma kājiņas
• Programmēšana tiek veikta, izmantojot Arduino IDE, bezmaksas programmatūru, kas ir īpaši ērta iesācējiem. – IDE programma – http://www.arduino.cc/en/Main/Software
• Plāksnē esošais mikroprocesors ir iepriekš iepriekš ielādēts ar bootloader, kas ļauj ielādēt programmatūru, neizmantojot papildu aparatūru.
  • Standarta moduļa ielādēta BLINK LED 13 programma un bootloader – apraksts http://majsterkowo.pl/od-go-zaczac-zabawe-z-arduino/
• Turklāt ir iespējams programmēt procesoru caur ICSP.

• Barošanas spriegums: 5V
• Mikroprocesors: ATmega328 - 16 MHz
• Porti – I/O kājiņas: 14
• Analoģisko ieeju skaits: 8
• PWM izeju skaits: 6
• Sērijas saskarnes: UART, SPI, I2C
• Ārējie pārtraukumi
• Aizsardzība pret pārmērīgu strāvas plūsmu
• Modulis izgatavots no 0,8 mm biezas lamināta
• Svars mazāks par 5 g.
• Attālums starp kājiņām 2,54 mm (var montēt uz maizes dēļa)
• Izmēri: 45x19 mm
• 32kB flash atmiņa
• 1kB EEPROM
• 1kB SRAM
• 2 8 bitu taimeri/skaitītāji
• 1 taimeris/skaitītājs 16 bitu
• savienojums: Micro USB

• Barošana
  • Ja barošanas spriegums ir lielāks par 5 V, to jāpieņem pie RAW kājiņas, kas ir pieslēgta pie stabilizatora.
  • VCC ir tieši pieslēgts pie mikroprocesora kājiņām, pieslēdzot augstāku par 5 V spriegumu, sistēma var tikt neatgriezeniski bojāta.
• Ieejas/izejas
  • Arduino Pro ir 14 digitālo ieejas/izejas (I/O) kontaktu.
  • Katrs kājiņa ļauj maksimāli 40 mA strāvu, kas ļauj tieši pieslēgt gaismas diodes ar rezistoriem un kontrolēt citas integrētās shēmas.
  • Bez standarta I/O, dažiem kontaktiem ir arī īpašas funkcijas.
• programmēšana
  • Izstrādāt un ielādēt programmatūru var bezmaksas ražotāja nodrošinātajā vidē.
  • Programmēšanai caur UART varat izmantot PL2303 programmētāju

• „Arduino Pro Mini“ galvenā lapa – http://www.arduino.cc/en/Main/arduinoBoardNano
• IDE programma – http://www.arduino.cc/en/Main/Software
• Nano V3.0 plāksnes kontaktu kļūdas – http://microcontrollers.cba.pl/?p=6
• USB mikroshēmas draiveris – http://www.driverscape.com/download/usb-serial-ch341

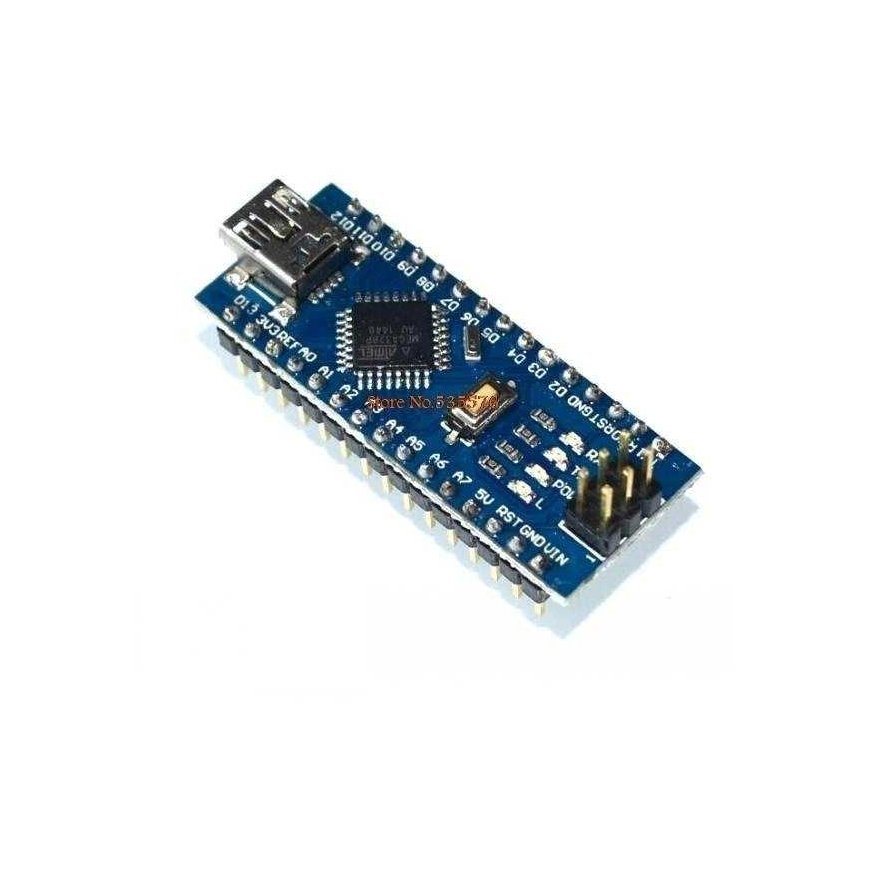

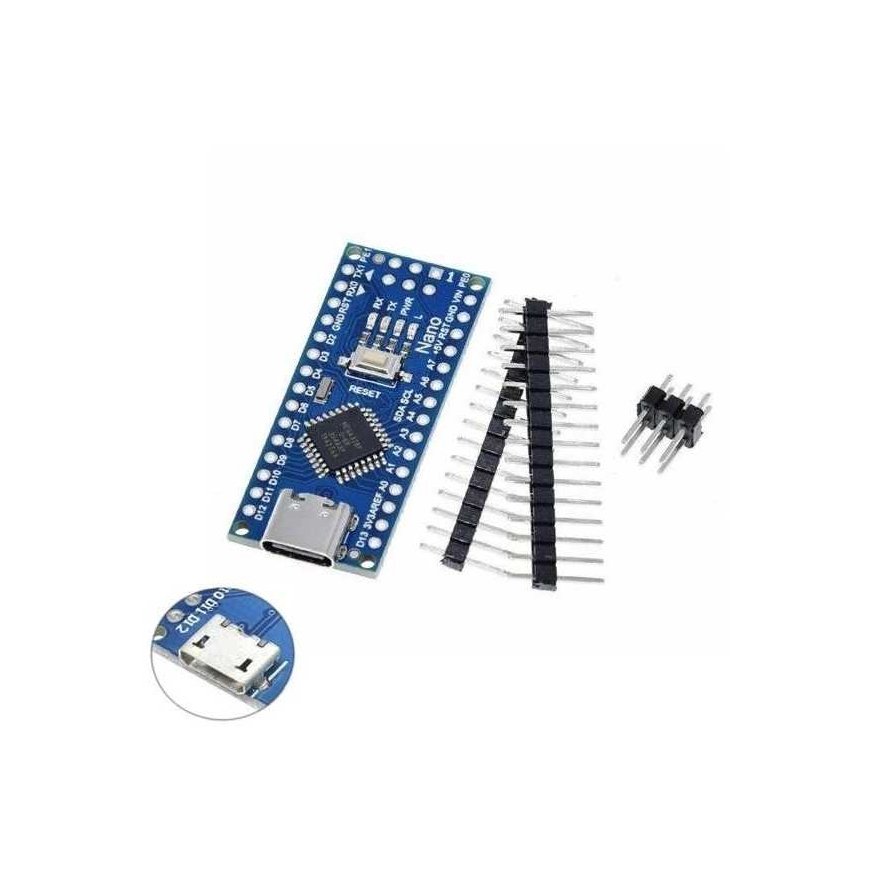

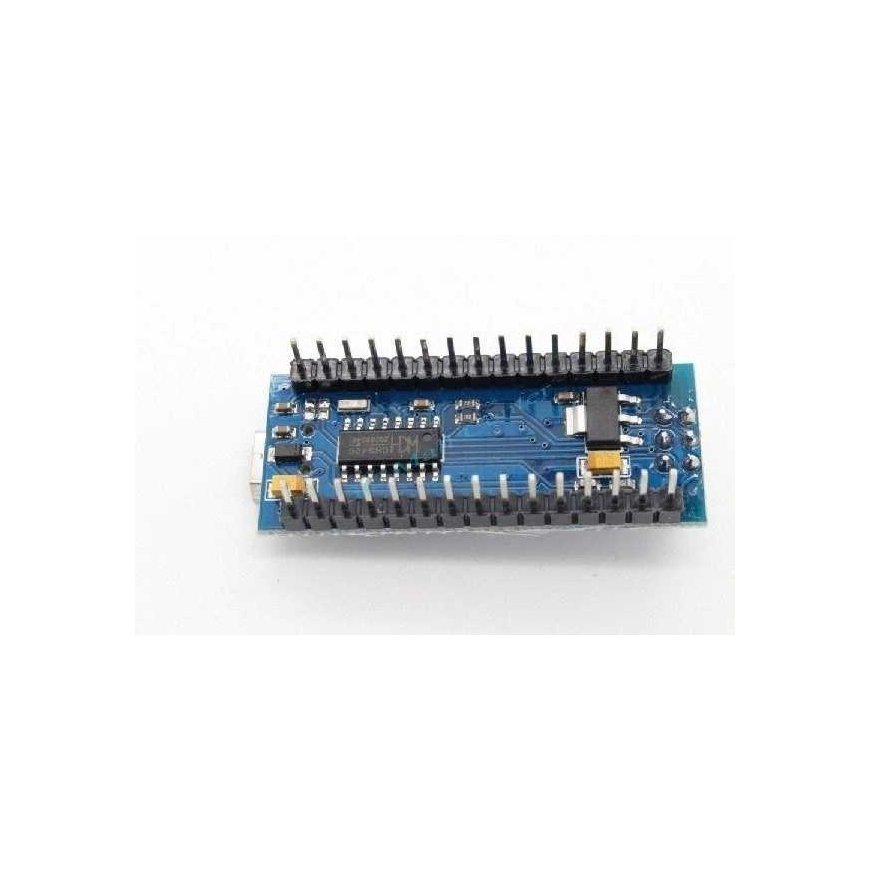

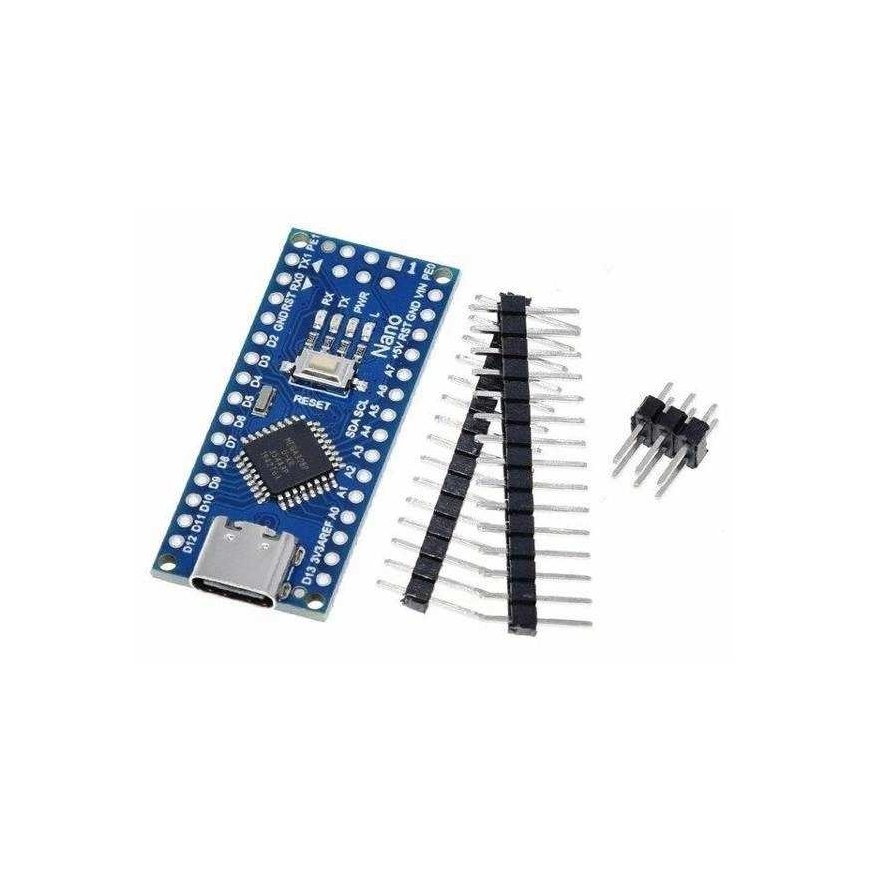

Ilustratīva bilde.
