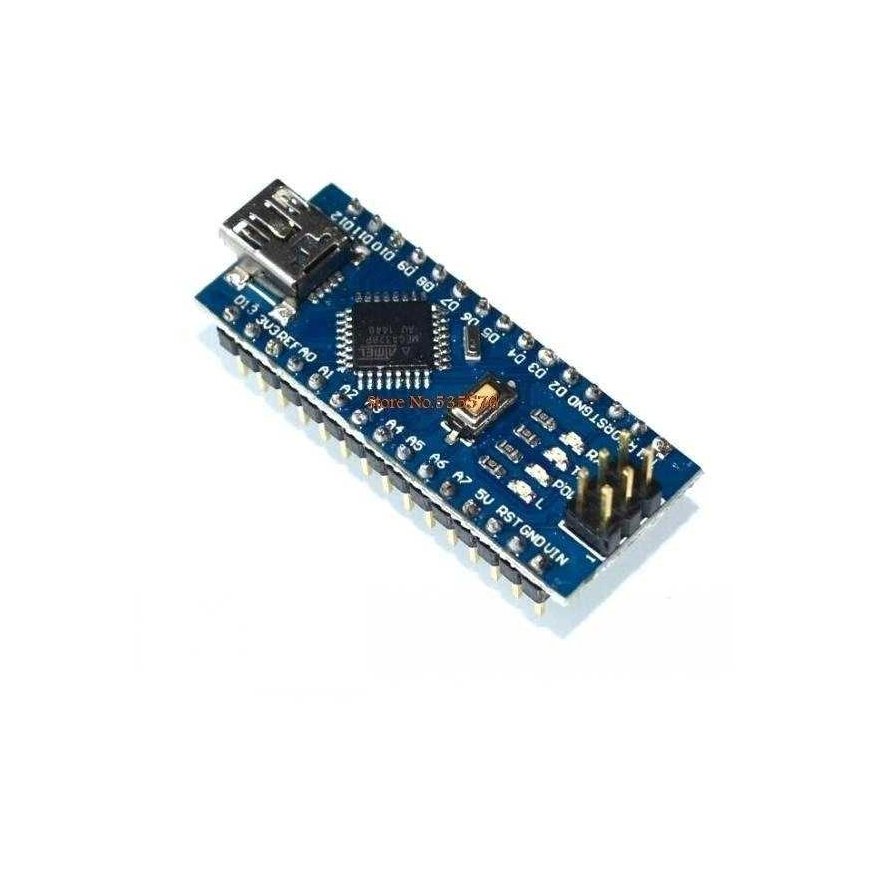

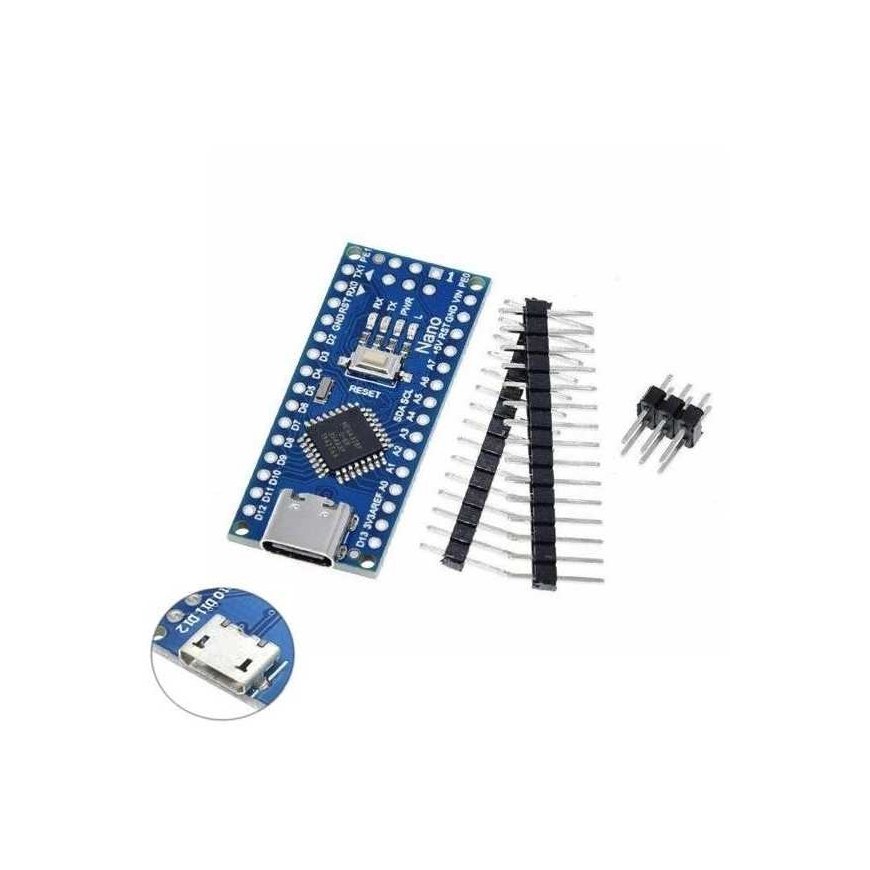

NANO V3.0 16MHz – Mikro USB-ulostulo – ATmega328P – CH340 – Yhteensopiva Arduinon kanssa

Yleinen mini moduuli, joka on yhteensopiva alkuperäisen Arduinon kanssa, varustettu ATmega328P-mikrokontrollerilla ja Micro USB-liitännällä (versio liittimillä itseliittämiseen). Sitä voidaan käyttää monissa mikroprosessoriprojekteissa. Järjestelmä on yhteensopiva Arduino-projektin kanssa.

• Tarkasti toistettu vaahtera takaa toiminnan ja luotettavuuden.
• NANO:ssa on CH340-ohjelmoija, joka vaatii lisäohjaimen, jonka löydät alta.

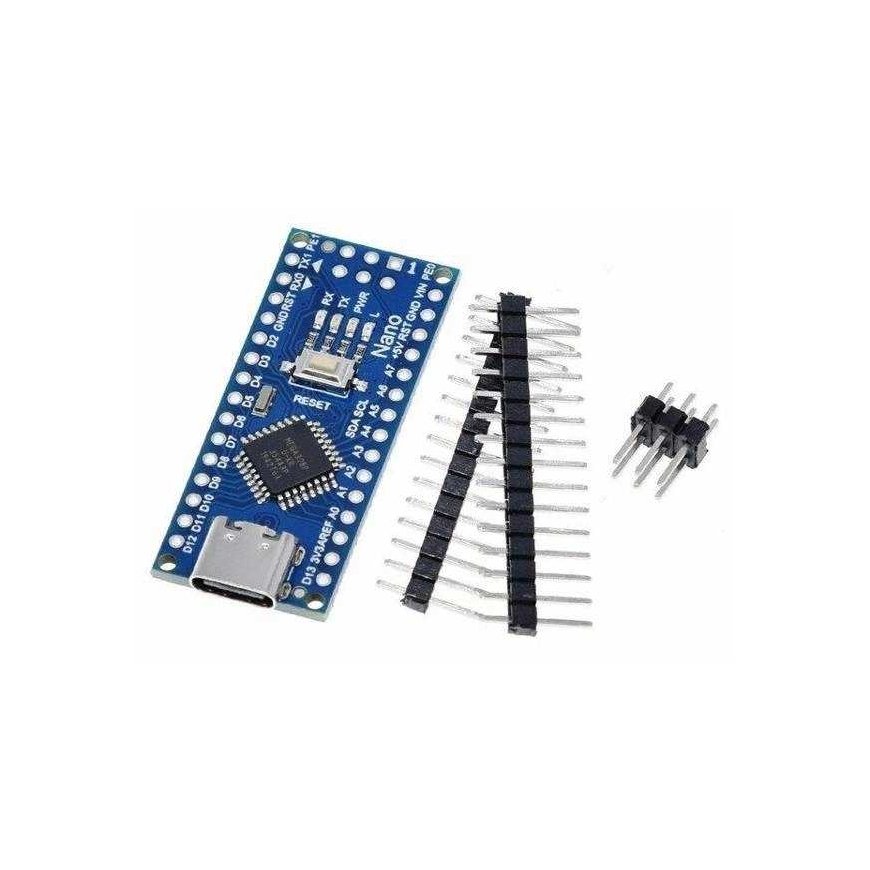

• Kätevän USB Type-C -liitännän ansiosta tätä moduulia on helppo liittää tietokoneeseen ja ohjelmoida. Pienen koon vuoksi se sopii pienempiin projekteihin.
• Atmega328-mikrokontrolleria käytetään Arduinossa.
• Nano:ssa on jännitevakautin, joten moduulia voidaan syöttää yli 5V jännitteellä.

• Nano-versio, kuten Pro, perustuu suosittuun Uno-moduuliin
• Varustettu Atmega328-mikrokontrollerilla.

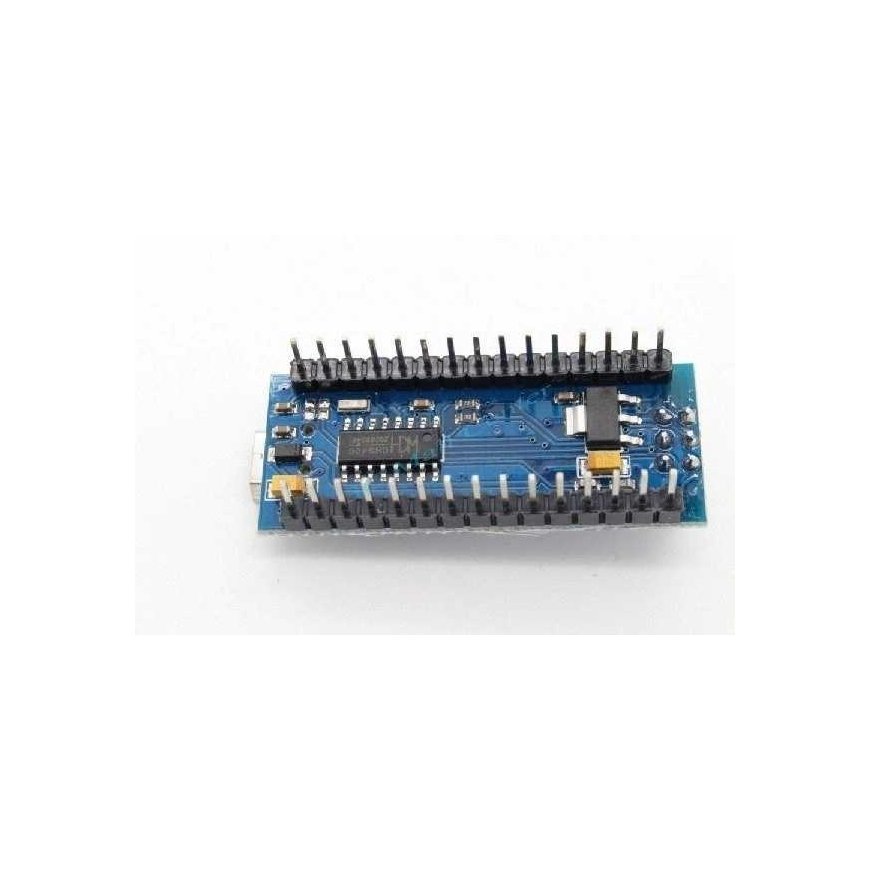

• Levyn Micro USB -liitäntä sisältää CH340-piirin
• Levyn ATmega328-prosessori sisältää
  • 32kB Flash-muistia
  • 1kB SRAM-muistia
  • 1kB EEPROM-muistia
  • Se on ohjattu kellosignaalilla, jonka taajuus on 16 MHz.
• Levyn pinnit – lähtöjä/sisääntuloja
  • 14 digitaalista kontaktia - voidaan käyttää syöttönä tai lähtönä. Pinnat toimivat TTL5V-standardin mukaan. Jokaisen tehokkuus on 40mA, ja niissä on myös sisäänrakennetut vetovastukset. Jotkut pinnat sisältävät lisätoimintoja (UART, INT, PWM, SPI, LED).
    • mukaan lukien 6 PWM-kanavaa, esim. servon/moottorin ohjaukseen, esim. SG-90
  • 8 analogista sisääntuloa, joista jokainen mahdollistaa mittaamisen 10 bitin tarkkuudella. Jotkut pinnat sisältävät lisätoimintoja (I²C, AREF, Reset).
• Arduino Nano voidaan syöttää
  • mikro USB -kaapelin kautta
  • epävakautettu 7-12 V jännite syötetään 30 pinnille tai vakautetusta 5 V jännitelähteestä.
  • Järjestelmä valitsee automaattisesti korkeimman jännitteen virtalähteen.
  • CH340-piiri, joka varmistaa yhteyden tietokoneeseen, voidaan syöttää vain USB:stä.
• Järjestelmässä on tietokoneen yhteysjärjestelmä:
  • UART-liitäntä – liitetty 0 (RX) ja 1 (TX) pinneihin.
  • USB - CH340-piiri
  • Lisäksi tuetaan I²C (TWI) ja SPI-liitäntöjä
• Toimii 5 V jännitteellä.
• Manuaalinen nollauskytkin
• LEDit järjestelmän toiminnan hallintaan
• Levyn pinnoitettu liitännät mahdollistavat levyn liittämisen suoraan leipälevyyn.
• Tässä versiossa on juotetut liitännän pinnit
• Ohjelmointi tapahtuu Arduino IDE:n avulla, ilmaisella ohjelmistolla, joka on erityisen käyttäjäystävällinen aloittelijoille. – IDE-ohjelma – http://www.arduino.cc/en/Main/Software
• Levyn mikrokontrollerissa on esiasennettu latausohjain, joka mahdollistaa ohjelmiston lataamisen ilman lisälaitteita.
  • Oletuksena moduuliin ladataan BLINK LED 13 -ohjelma ja latausohjain – kuvaus http://majsterkowo.pl/od-go-zaczac-zabawe-z-arduino/
• Lisäksi prosessoria voidaan ohjelmoida ICSP:n kautta.

• Syöttöjännite: 5V
• Mikrokontrolleri: ATmega328 - 16 MHz
• Liitännät – I/O pinnit: 14
• Analogisten sisääntulojen määrä: 8
• PWM-lähtöjen määrä: 6
• Sarjaliitännät: UART, SPI, I2C
• Ulkoiset keskeytykset
• Yli virran suojaus
• Moduuli on valmistettu 0,8 mm paksusta laminaatista
• Paino alle 5 g.
• Etäisyys pinneissä 2,54 mm (voidaan asentaa leipälevyille)
• Mitat: 45x19 mm
• 32kB flash-muistia
• 1kB EEPROM
• 1kB SRAM
• 2 8-bittistä ajastinta/laskuria
• 1 16-bittinen ajastin/laskuri
• liitäntä: Micro USB

• Virransyöttö
  • Jos syöttöjännite on yli 5 V, se on liitettävä RAW-pinniin, joka on kytketty stabilisaattoriin.
  • VCC on suoraan kytketty mikrokontrollerin pinneihin, ja jos korkeampi kuin 5 V jännite liitetään, järjestelmä voi vaurioitua pysyvästi.
• Sisääntulot/lähdöt
  • Arduino Pro:lla on 14 digitaalista sisääntuloa/lähtöä (I/O) kontaktia.
  • Jokainen pinni sallii enintään 40 mA virran, mikä mahdollistaa LEDien liittämisen vastuksilla ja muiden integroitujen piirin ohjaamisen.
  • Perus I/O:iden lisäksi jotkut kontaktit sisältävät myös erityisiä toimintoja.
• ohjelmointi
  • Ohjelmiston luominen ja lataaminen on mahdollista ilmaisessa valmistajan tarjoamassa ympäristössä.
  • Ohjelmointiin UART:n kautta voit käyttää PL2303-ohjelmoijaa

• „Arduino Pro Mini“ pääsivu – http://www.arduino.cc/en/Main/arduinoBoardNano
• IDE-ohjelma – http://www.arduino.cc/en/Main/Software
• Nano V3.0 -levyn kontaktivirheet – http://microcontrollers.cba.pl/?p=6
• USB-piirin ohjain – http://www.driverscape.com/download/usb-serial-ch341
