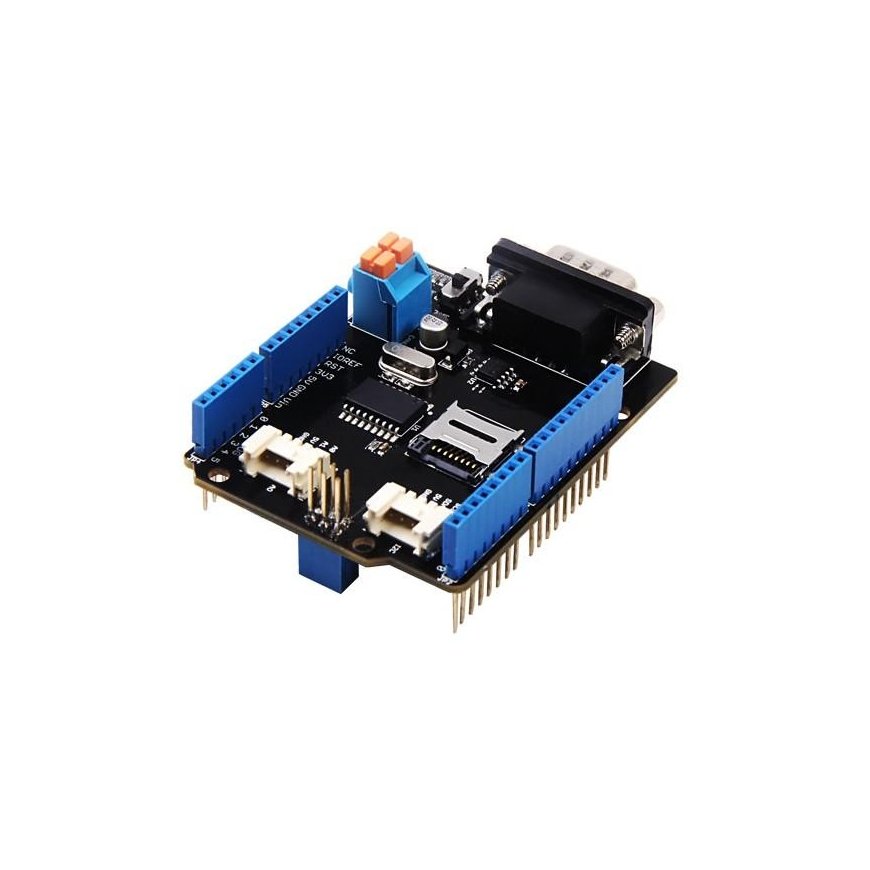

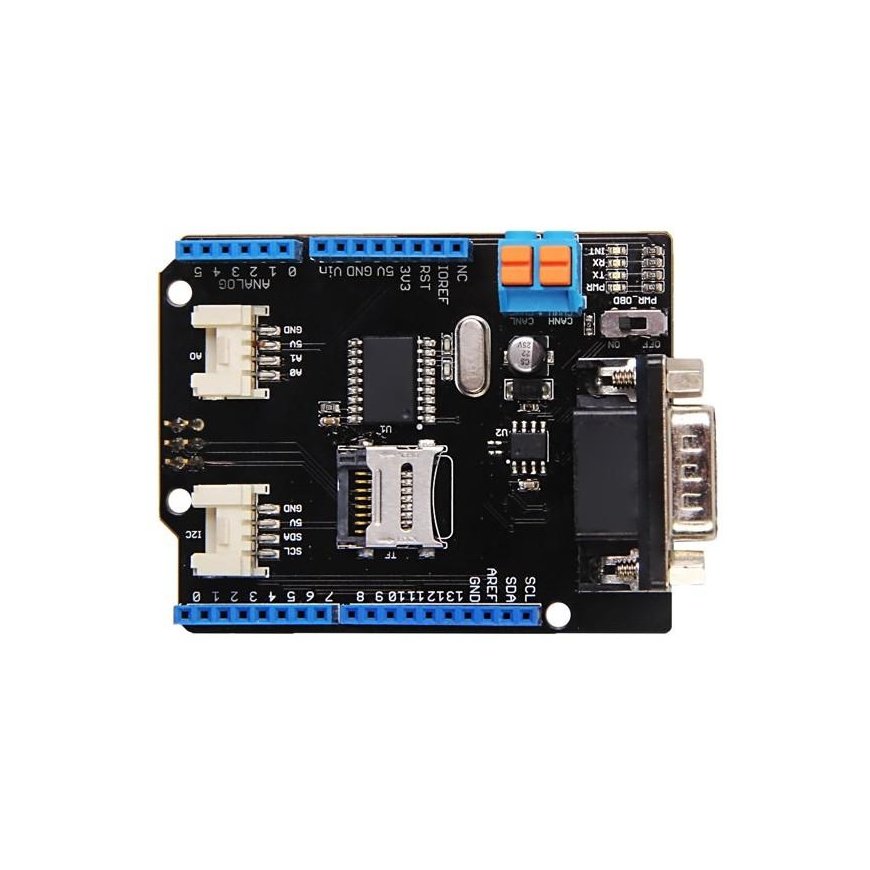

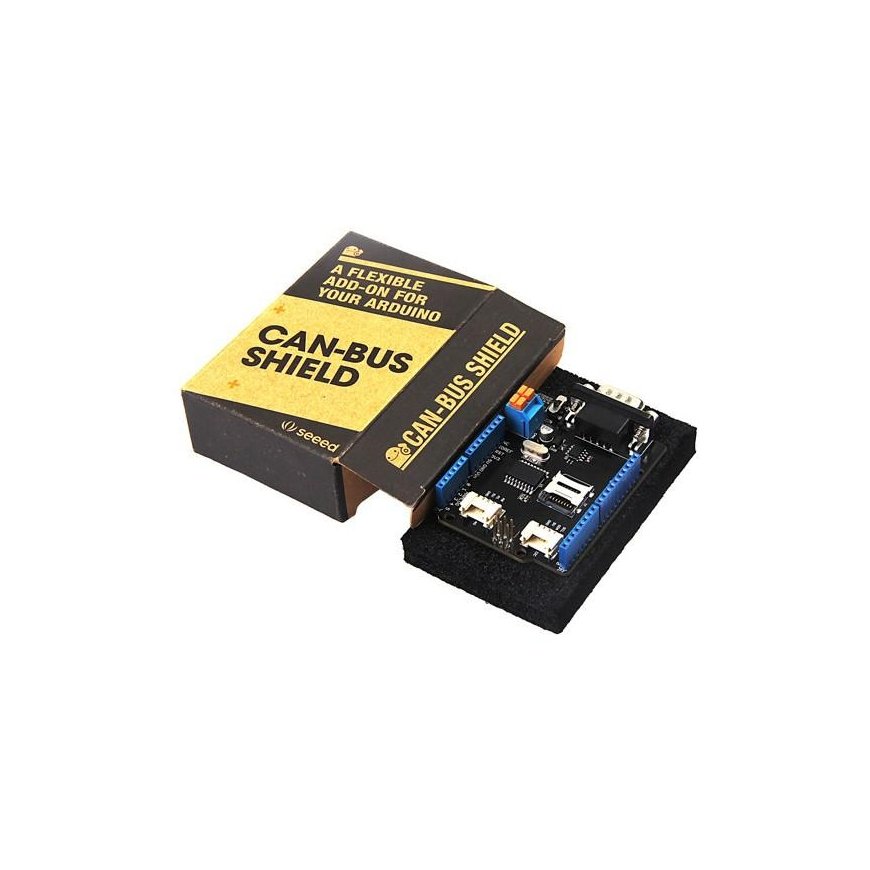

CAN-Bus Shield v2.0 - дополнение для Arduino
3740497 AN-11568
4779044517893
Доставка 7-9 р.д.
Все о продукте
CAN-BUS Shield V2 на MCP2515 и MCP2551, предназначен для контроллера и передатчика. Он совместим с Arduino, что означает, что он может переключить плату Arduino, такую как Arduino Uno, чтобы начать ваш проект CAN-BUS.
Благодаря своей средней скорости передачи данных и высокой надежности, CAN-BUS является обычной промышленной шиной. Она обычно встречается в современных станках или как шина автомобильной диагностики. Благодаря CAN-BUS производители могут удобно взламывать свои автомобили. Для удобства взаимодействия с автомобилями был выпущен этот CAN-BUS модуль, принимающий MCP2515 CAN-BUS контроллер с SPI интерфейсом и MCP2551 CAN передатчик-приемник, предоставляющий Arduino / Seeeduino возможности CAN-BUS.

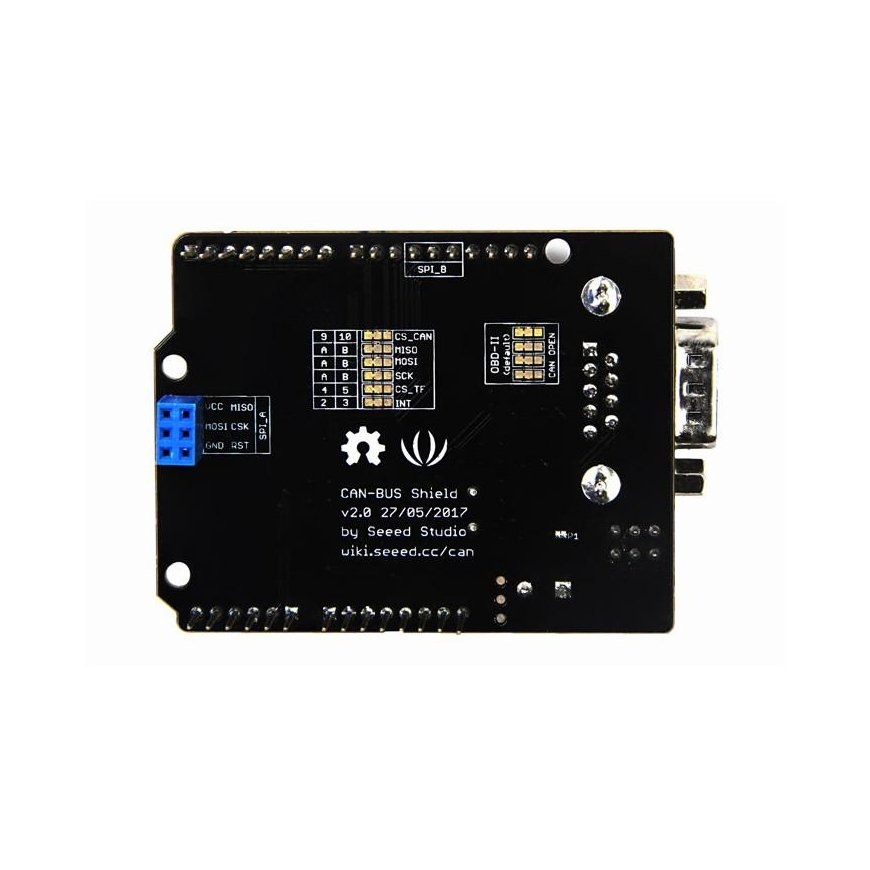

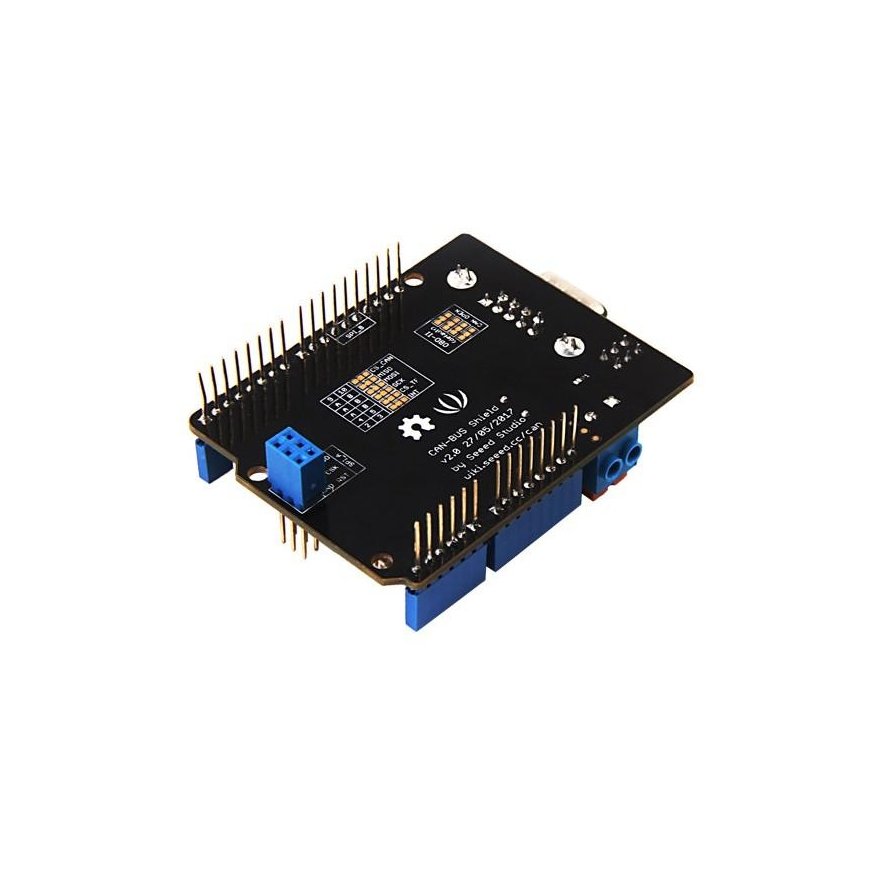

CAN-BUS Shield V2 по-прежнему использует MCP2515 в качестве CAN-BUS контроллера, а MCP2551 - в качестве CAN передатчика. Тем не менее, обновлений действительно много. Во-первых, стандартный разъем OBD-II или CAN может быть выбран путем переключения перемычек на интерфейсе DB9, стандартный разъем - OBD-II. Во-вторых, добавлен слот для TF карты для хранения данных, а разъем CS можно установить на D4 или D5. Разъем INT также можно установить на D2 или D3, переключив перемычки на задней части модуля. Если вы хотите использовать более двух CAN-BUS модулей, необходимо вырезать подложку P1. В версии V2 подложка P1 перемещена с передней части модуля на заднюю, чтобы упростить резку и пайку. Тем не менее, есть больше возможных вариантов настройки.
Структура связи CAN-BUS. Предполагая, что разъем D0 / D1 чаще всего используется для загрузки кода, мы заменяем последовательный разъем Grove на разъем A0 / A1. I2C разъем Grove также заменяется на более приемлемый стандартный разъем SDA / SCL, вместо предыдущих A4 / A5. Оба разъема Grove заменены на горизонтальные, а не вертикальные на модуле, чтобы упростить подключение к другим модулям Grove.
CAN BUS модуль лучше всего совместим с Arduino UNO (ATmega328), Arduino Mega (ATmega1280 / 2560), а также с платами Arduino Leonardo (ATmega32U4) и LinkIt One.
Технические характеристики:
- Поддерживает CAN V2.0B до 1 Мбит/с
- Промышленный стандартный 9-контактный разъем sub-D
- Выбор стандартных разъемов OBD-II и CAN.
- Переключаемый разъем выбора чипа
- Переключаемый разъем CS для слота TF карты
- Переключаемый разъем INT
- Легко подключаемый винтовой зажим для CAN_H и CAN_L
- Разъемы Arduino Uno
- 2 разъема Grove (I2C и UART)
- SPI интерфейс до 10 МГц
- Стандартные (11 бит) и расширенные (29 бит) данные и удаленные кадры
- Два буфера приема с приоритетным хранением сообщений
- Размеры: 74.8mm x 53.4mm x 27.1mm
- Вес: 48 г
- Батареи в комплект не входят
Ссылки:
- Схемы CAN-BUS Shield V2.0
- Схема и PCB CAN-BUS Shield V2.0
- Библиотека Arduino для CAN-BUS Shield
- Технические характеристики MCP2515
- Технические характеристики MCP2551
- Демонстрация OBD
- Инструмент расчета скорости передачи для MCP2515
- USB-CAN Анализатор
- Кабель DB9 к OBD2
- Рисунок CAN BUS Shield v2.0 в PDF
- Рисунок CAN BUS Shield v2.0 в DXF
