CAN-Bus Shield v2.0 - Arduino laiend
3740497 AN-11568
4779044517893
Tarneaeg 7-9 t.p.
Kõik toote kohta

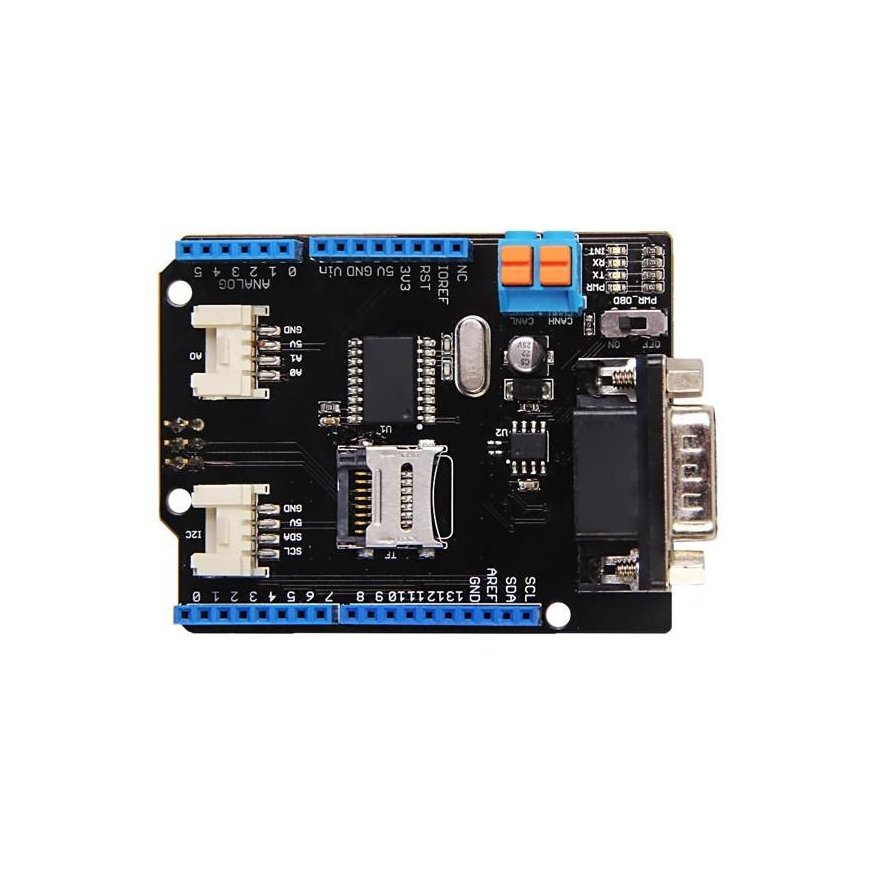

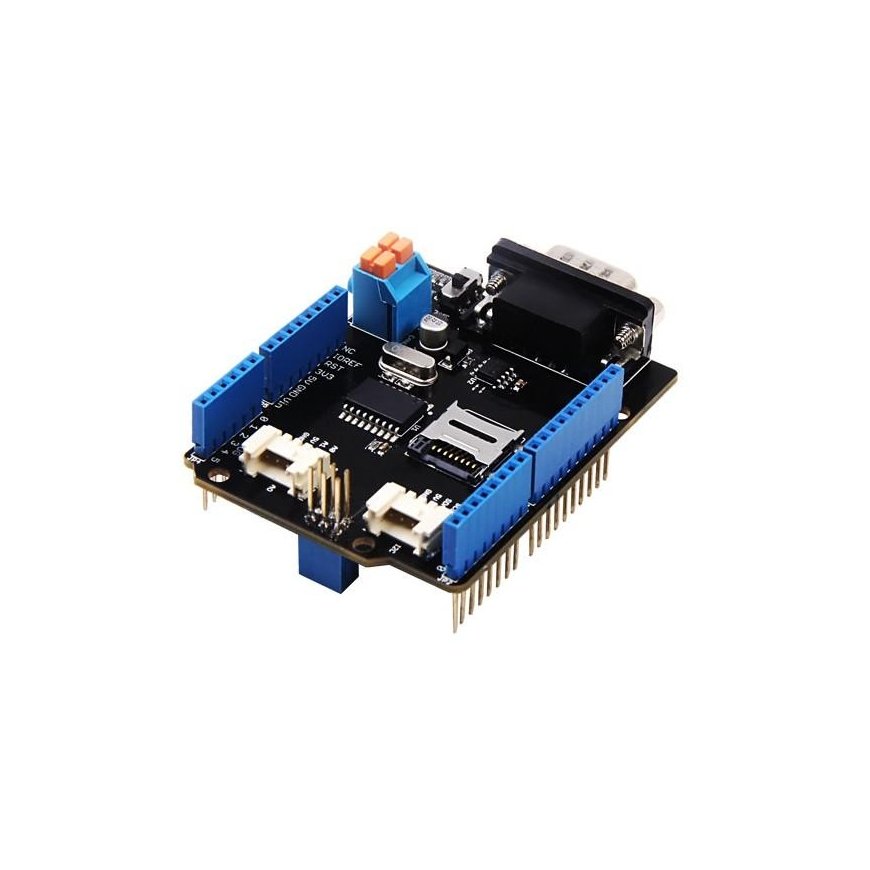

CAN-BUS Shield V2 MCP2515 ja MCP2551, mõeldud kontrollerile ja saatjale. See on ühilduv Arduino'ga, mis tähendab, et see saab lülitada Arduino plaadi, nagu Arduino Uno, et alustada teie CAN-BUS projekti.
Tänu oma keskmisele ühenduskiirus ja kõrge usaldusväärsus on CAN-BUS tavaline tööstuslik buss. Seda leidub tavaliselt kaasaegsetes masinatöötlusmasinates või kui autodiagnostika buss. CAN-BUS'i kaudu saavad tootjad mugavalt oma autosid häkkida. Selleks, et autodega oleks mugavam suhelda, on välja antud see CAN-BUS laiend, mis võtab vastu MCP2515 CAN-BUS kontrolleri SPI liidese ja MCP2551 CAN saatja-vastuvõtja, andes Arduino / Seeeduino CAN-BUS võimalused.

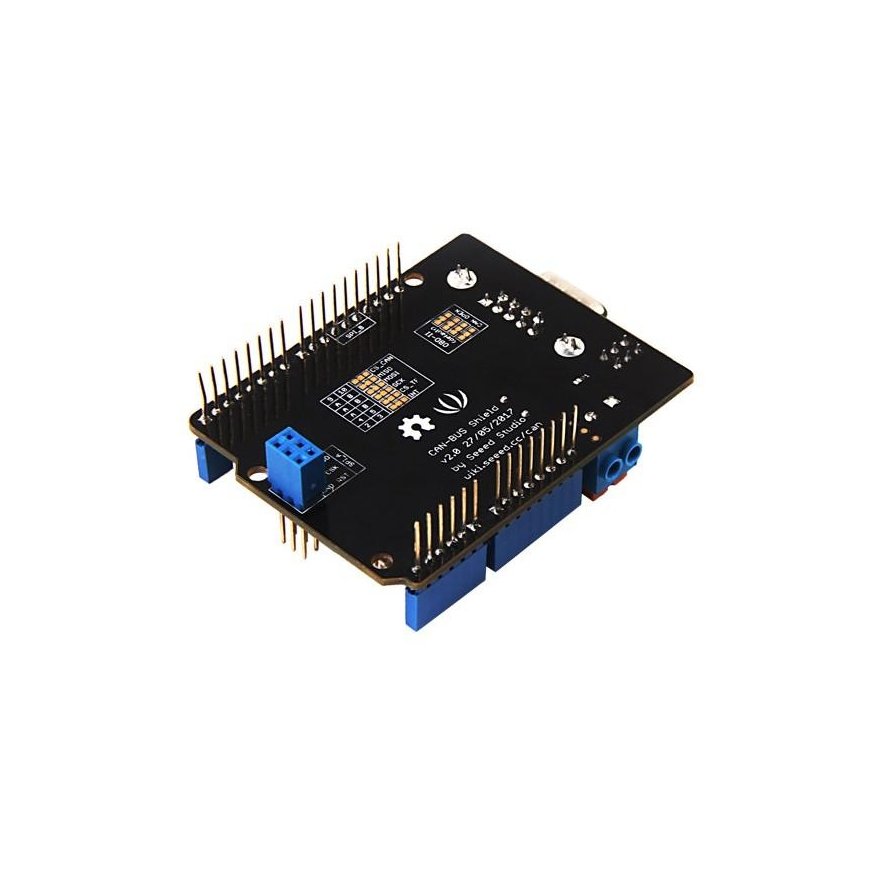

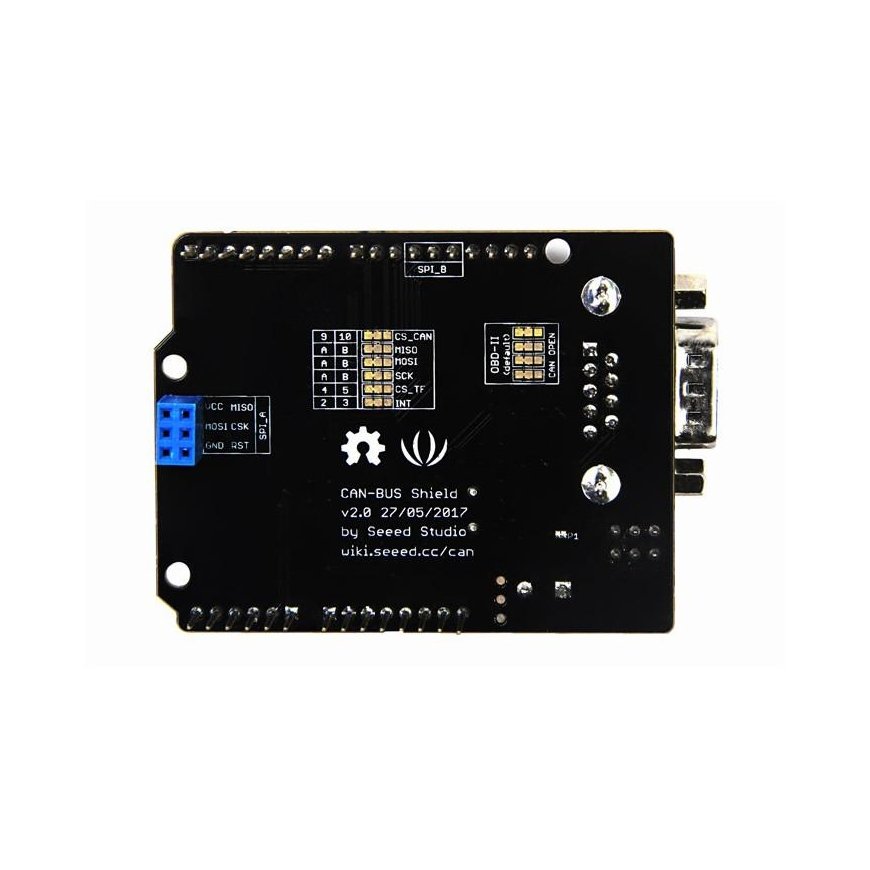

CAN-BUS Shield V2 kasutab endiselt MCP2515 CAN-BUS kontrollerina ja MCP2551 CAN saatjana. Sellegipoolest on uuendusi tõeliselt palju. Esiteks, OBD-II või CAN standardne pistik saab valida DB9 liideses lülitades lühiseid, vaikimisi pistik on OBD-II. Teiseks, andmete salvestamiseks on lisatud TF kaardi pesa ja CS pistiku saab seadistada D4 või D5. INT pistiku saab samuti seadistada D2 või D3, lülitades lühiseid laiendi taga. Kui soovite kasutada rohkem kui 2 CAN-BUS laiendit, tuleb lõigata P1 alus. V2 versioonis on P1 alus nihutatud laiendi esiosast taha, et oleks lihtsam lõigata ja jootma. Sellegipoolest on veel rohkem võimalikke kohandamisvõimalusi.
CAN-BUS ühendusstruktuur. Kujutame ette, et D0 / D1 pistik on tavaliselt kasutusel koodi allalaadimiseks, me muudame järjestikuse Grove ühenduse A0 / A1 pistikuks. I2C Grove ühendus vahetatakse ka vastuvõetavama standardse SDA / SCL pistiku vastu, eelneva A4 / A5 asemel. Mõlemad Grove ühendused on vahetatavad horisontaalseteks, mitte vertikaalseteks laiendis, et oleks mugavam ühendada teiste Grove moodulitega.
CAN BUS laiend on kõige paremini ühilduv Arduino UNO (ATmega328), Arduino Mega (ATmega1280 / 2560), samuti Arduino Leonardo (ATmega32U4) ja LinkIt One plaatidega.
Tehnilised andmed:
- Toetab CAN V2.0B kuni 1 Mb/s kiirusel
- Tootmisstandardne 9-pinniline sub-D pistik
- OBD-II ja CAN standardsete pistikute valik.
- Vahetatav kiibi valiku pistik
- Vahetatav CS pistik TF kaardi pesale
- Vahetatav INT pistik
- Lihtne ühendamine CAN_H ja CAN_L kruviklemmiga
- Arduino Uno lõikepistikud
- 2 Grove ühendust (I2C ja UART)
- SPI liides kuni 10 MHz
- Standardne (11-bitine) ja laiendatud (29-bitine) andmed ning kaugraamid
- Kaks vastuvõtupuhvrit prioriteediga sõnumite hoidmiseks
- Mõõtmed: 74.8mm x 53.4mm x 27.1mm
- Kaal: 48 g
- Aku komplekti ei kuulu
