CAN-Bus Shield v2.0 - Arduino piederums
3740497 AN-11568
4779044517893
Piegāde 7-9 d.d.
Viss par produktu

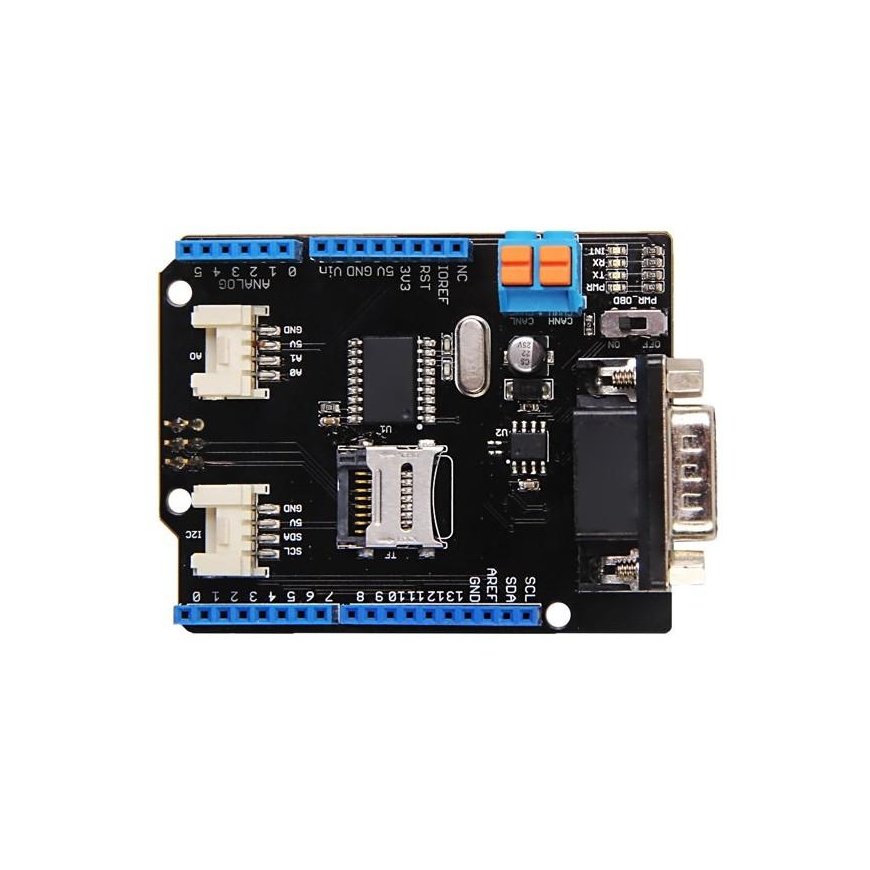

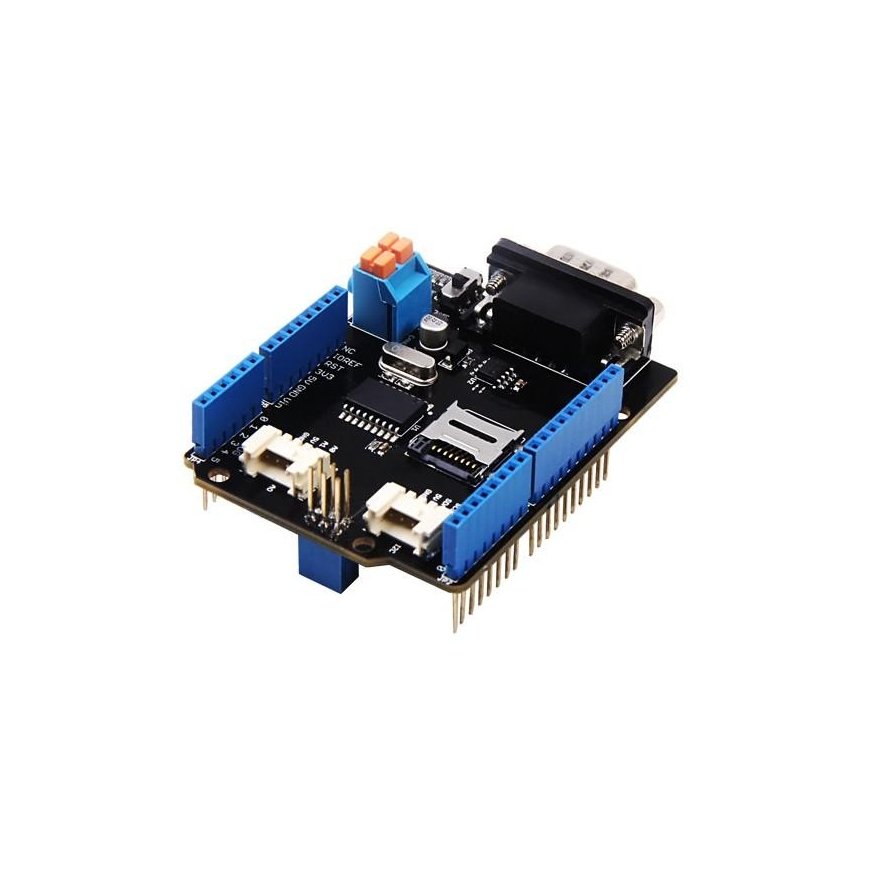

CAN-BUS Shield V2 ar MCP2515 un MCP2551, paredzēts kontrolierim un raidītājam. Tas ir saderīgs ar Arduino, tas nozīmē, ka to var pieslēgt Arduino platei, piemēram, Arduino Uno, lai uzsāktu jūsu CAN-BUS projektu.
Dēļ tā vidējā savienojuma ātruma un augstas uzticamības CAN-BUS ir izplatīta rūpnieciskā autobuss. To parasti var atrast modernajos mašīnu rīkos vai kā automobiļu diagnostikas autobusu. CAN-BUS dēļ ražotāji var ērti pārprogrammēt savus automobiļus. Lai atvieglotu mijiedarbību ar automobiļiem, tika izlaists šis CAN-BUS paplašinājums, kas pieņem MCP2515 CAN-BUS kontrolieri ar SPI saskarni un MCP2551 CAN raidītāju-uzņēmēju, nodrošinot Arduino / Seeedeuino CAN-BUS iespējas.

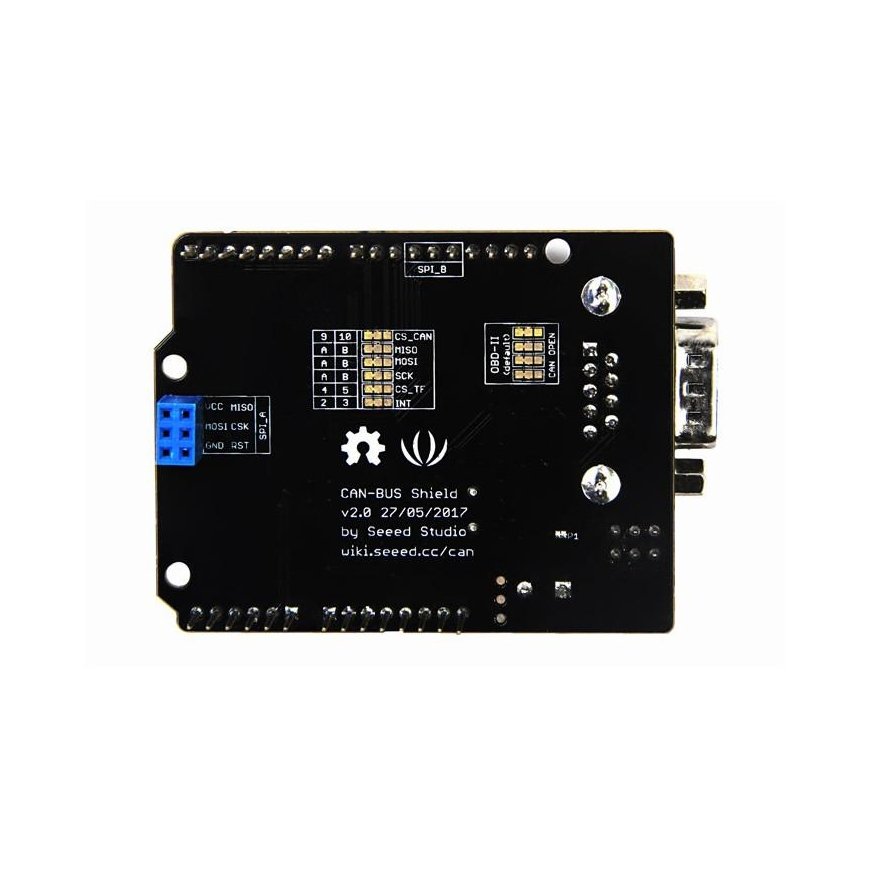

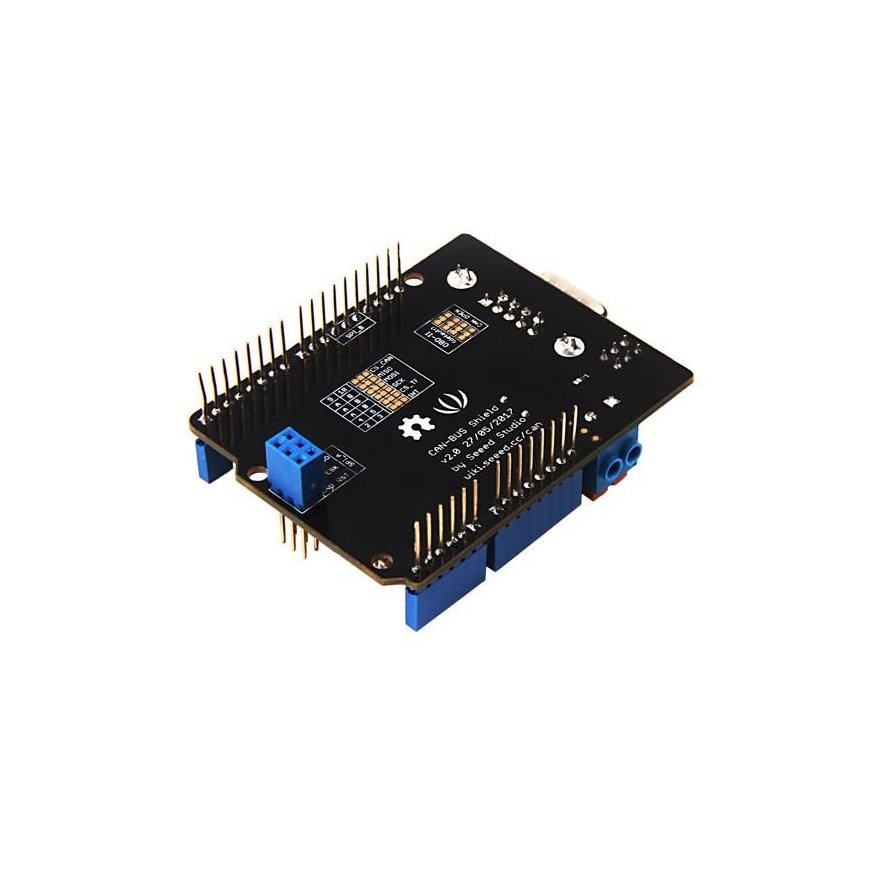

CAN-BUS Shield V2 joprojām izmanto MCP2515 kā CAN-BUS kontrolieri, bet MCP2551 kā CAN raidītāju. Neskatoties uz to, atjauninājumu ir tiešām daudz. Pirmkārt, OBD-II vai CAN standarta ligzda var tikt izvēlēta, pārslēdzot džemperus DB9 saskarnē, noklusējuma ligzda ir OBD-II. Otrkārt, tiek pievienots TF kartes slots datu glabāšanai, un CS ligzdu var iestatīt uz D4 vai D5. INT ligzdu arī var iestatīt uz D2 vai D3, pārslēdzot džemperus paplašinājuma aizmugurē. Ja vēlaties izmantot vairāk nekā 2 CAN-BUS paplašinājumus, ir nepieciešams izgriezt P1 plati. V2 versijā P1 plate ir pārvietota no paplašinājuma priekšpuses uz aizmuguri, lai atvieglotu griešanu un lodēšanu. Neskatoties uz to, ir vairāk iespēju pielāgošanai.
CAN-BUS savienojuma struktūra. Iedomājoties, ka D0 / D1 ligzda parasti tiek izmantota kodu lejupielādei, mēs nomainām secīgo Grove savienojumu uz A0 / A1 ligzdu. I2C Grove savienojums arī tiek nomainīts uz pieņemamāku standarta SDA / SCL ligzdu, nevis iepriekšējo A4 / A5. Abas Grove savienojumi tiek mainīti uz horizontālām, nevis vertikālām paplašinājumā, lai atvieglotu savienošanos ar citiem Grove moduļiem.
CAN BUS paplašinājums vislabāk sader ar Arduino UNO (ATmega328), Arduino Mega (ATmega1280 / 2560), kā arī ar Arduino Leonardo (ATmega32U4) un LinkIt One plāksnēm.
Tehniskie dati:
- Atbalsta CAN V2.0B līdz 1 Mb/s ātrumam
- Rūpnieciska standarta 9 pin sub-D savienojums
- OBD-II un CAN standarta ligzdu izvēle.
- Maināms mikroshēmas izvēles ligzda
- Maināms CS ligzda TF kartes slotam
- Maināms INT ligzda
- Viegli pievienojams CAN_H un CAN_L skrūvju termināls
- Arduino Uno sagrieztie ligzdas
- 2 Grove savienojumi (I2C un UART)
- SPI saskarne līdz 10 MHz
- Standarta (11 bitu) un paplašināti (29 bitu) dati un attālinātie ietvari
- Divi saņemšanas buferi ar prioritāro ziņojumu glabātuvi
- Izmēri: 74.8mm x 53.4mm x 27.1mm
- Svars: 48 g
- Akumulatori komplektā nav iekļauti
