CAN-Bus Shield v2.0 - Arduino-laajennus

All about the product

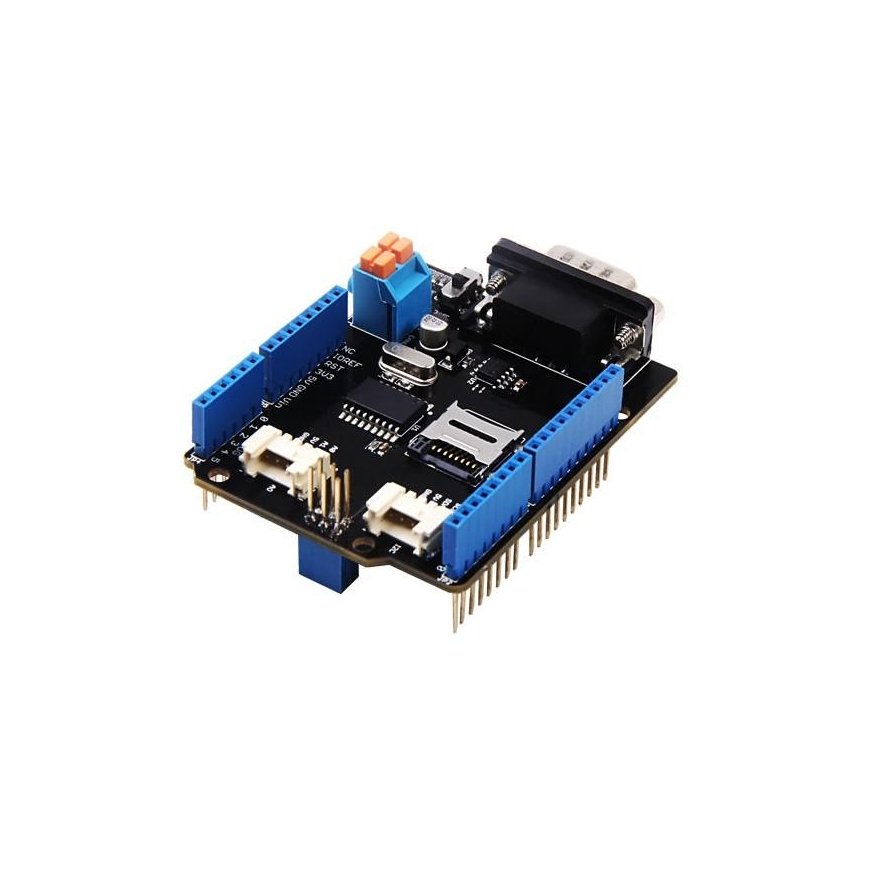

CAN-BUS Shield V2 MCP2515:llä ja MCP2551:llä, tarkoitettu ohjaimelle ja lähettimelle. Se on yhteensopiva Arduinon kanssa, mikä tarkoittaa, että se voi vaihtaa Arduino-kortin, kuten Arduino Unon, jotta voit aloittaa CAN-BUS-projektisi.

Keskinopeutensa ja suuren luotettavuutensa vuoksi CAN-BUS on yleinen teollinen väylä. Sitä löytyy tyypillisesti moderneista työstökoneista tai auton diagnostiikkaväylänä. CAN-BUSin ansiosta valmistajat voivat helposti murtaa autojaan. Automaattisen vuorovaikutuksen helpottamiseksi tämä CAN-BUS-laajennus on julkaistu, joka ottaa vastaan MCP2515 CAN-BUS-ohjaimen SPI-liitännällä ja MCP2551 CAN-lähettimen-vastaanottimen, antaen Arduino / Seeeduino CAN-BUS -mahdollisuudet.

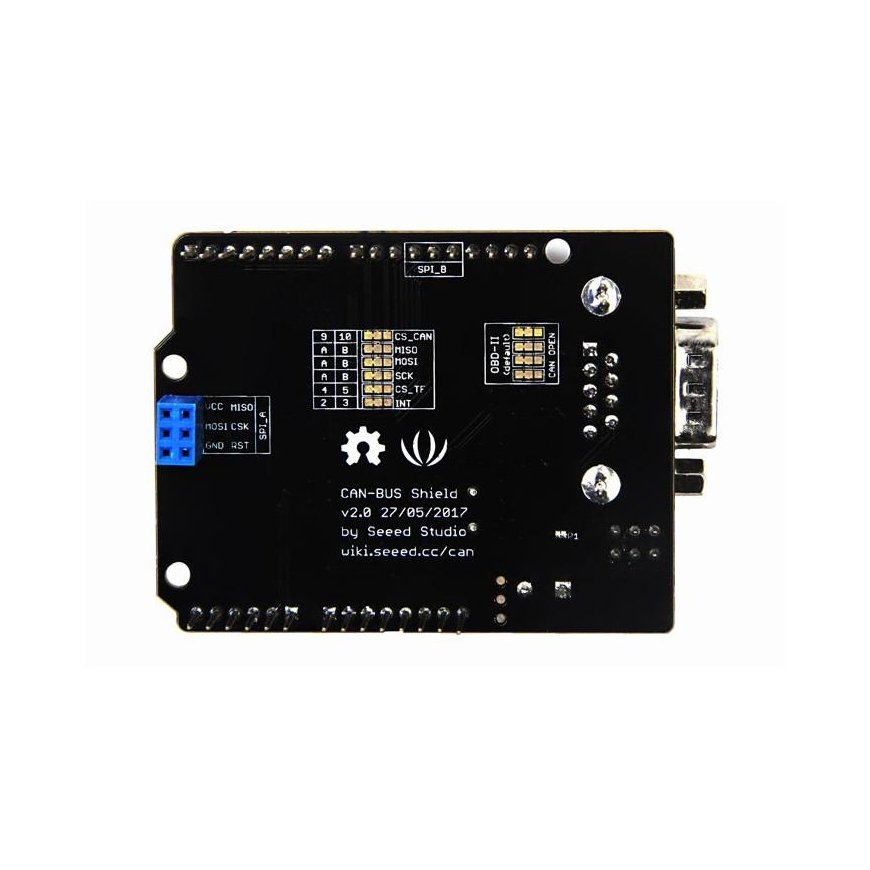

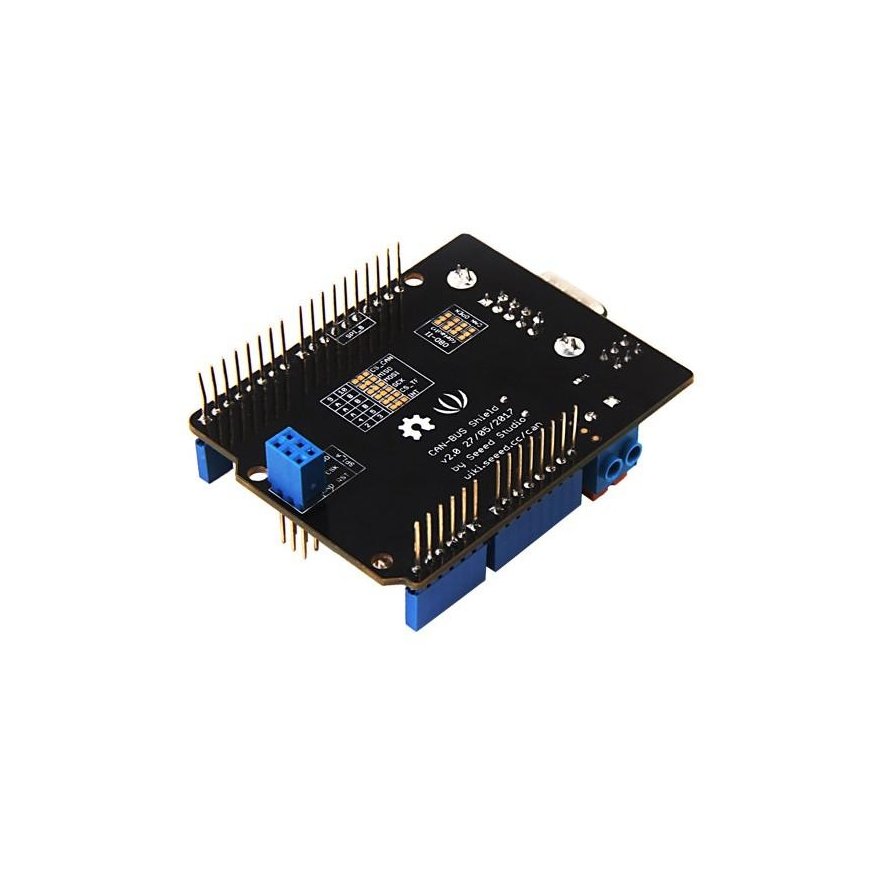

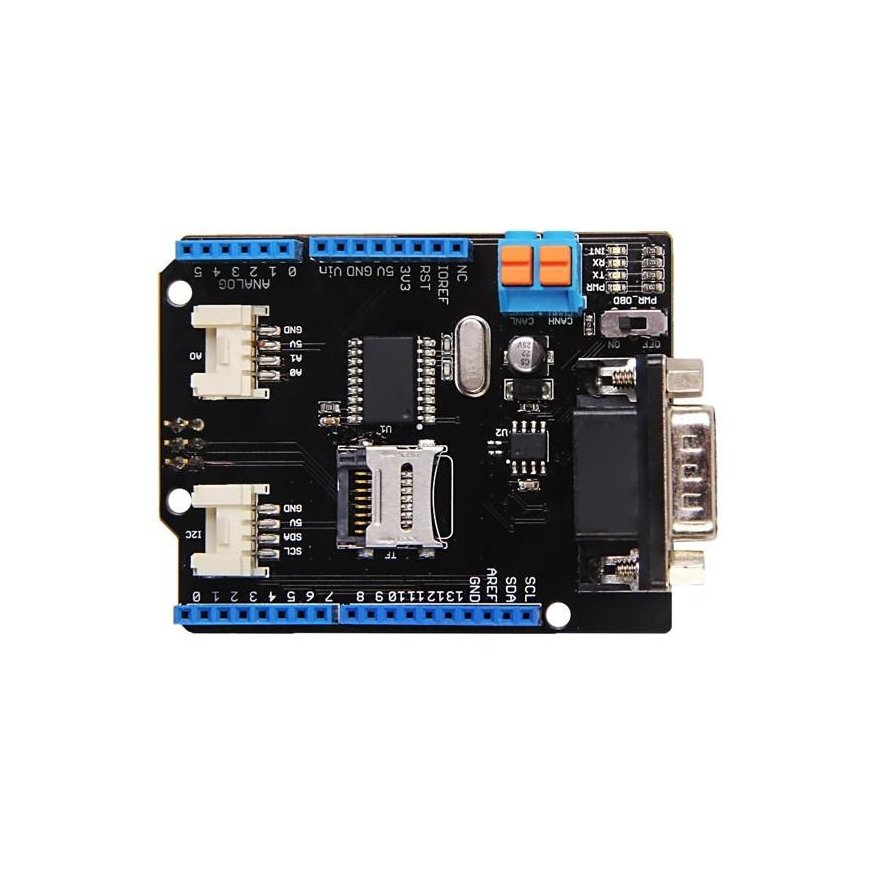

CAN-BUS Shield V2 käyttää edelleen MCP2515:ttä CAN-BUS-ohjaimena ja MCP2551:stä CAN-lähettimenä. Siitä huolimatta päivityksiä on todella paljon. Ensinnäkin OBD-II tai CAN-standardiliitin voidaan valita kytkemällä DB9-liitännän liittimiä, oletusliitin on OBD-II. Toiseksi, mukana on TF-korttipaikka tietojen tallentamista varten, ja CS-liitin voidaan asettaa D4:ään tai D5:een. INT-liitin voidaan myös asettaa D2:een tai D3:een, kytkemällä laajennuksen takana olevat liittimet. Jos haluat käyttää enemmän kuin kahta CAN-BUS-laajennusta, P1-levy on leikattava. V2-versiossa P1-levy on siirretty laajennuksen etuosasta taakse, jotta leikkaaminen ja juottaminen olisi helpompaa. Siitä huolimatta on olemassa lisää mahdollisia mukautusvaihtoehtoja.

CAN-BUS-yhteyden rakenne. Kuvitellen, että D0 / D1-liitin käytetään yleensä koodin lataamiseen, vaihdamme sarjallisen Grove-liitännän A0 / A1-liittimeen. I2C Grove-liitin vaihdetaan myös hyväksyttävämpään standardiin SDA / SCL-liittimeen, aikaisemman A4 / A5 sijasta. Molemmat Grove-liitännät on vaihdettu vaakasuoriksi, ei pystysuoriksi laajennuksessa, jotta liittäminen muihin Grove-moduuleihin olisi helpompaa.

CAN BUS -laajennus on parhaiten yhteensopiva Arduino UNO:n (ATmega328), Arduino Mega (ATmega1280 / 2560), sekä Arduino Leonardon (ATmega32U4) ja LinkIt One -korttien kanssa.

Tekniset tiedot:

• Asentaa CAN V2.0B jopa 1 Mb/s nopeudella
• Teollinen standardi 9-nastainen sub-D-liitin
• OBD-II ja CAN-standardiliittimien valinta.
• Vaihdettava sirun valintaliitin
• Vaihdettava CS-liitin TF-korttipaikalle
• Vaihdettava INT-liitin
• Helposti liitettävä CAN_H ja CAN_L ruuviliitin
• Arduino Uno -liittimet
• 2 Grove-liitintä (I2C ja UART)
• SPI-liitäntä jopa 10 MHz
• Standardit (11-bittiset) ja laajennetut (29-bittiset) tiedot sekä etäkehyksiä
• Kaksi vastaanottopuskuria priorisoidulla viestivarastolla
• Mitat: 74.8mm x 53.4mm x 27.1mm
• Paino: 48 g
• Paristot eivät sisälly pakettiin

Linkit:

• CAN-BUS Shield V2.0 Schemaattiset
• Schemaattinen & PCB CAN-BUS Shield V2.0:lle
• Arduino-kirjasto CAN-BUS Shieldille
• MCP2515 tietolehtinen
• MCP2551 tietolehtinen
• OBD-demo
• MCP2515 Baud Rate -työkalu
• USB-CAN-analysoija
• DB9 OBD2 -kaapeli
• CAN BUS Shield v2.0 -piirros PDF-muodossa
• CAN BUS Shield v2.0 -piirros DXF-muodossa
