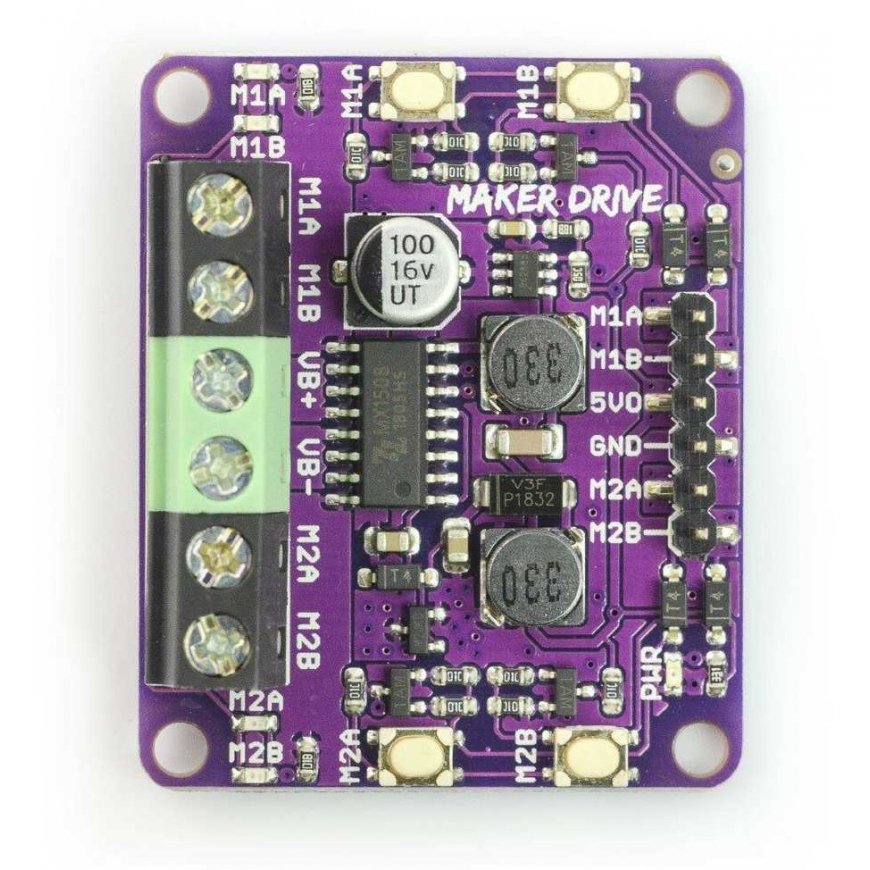

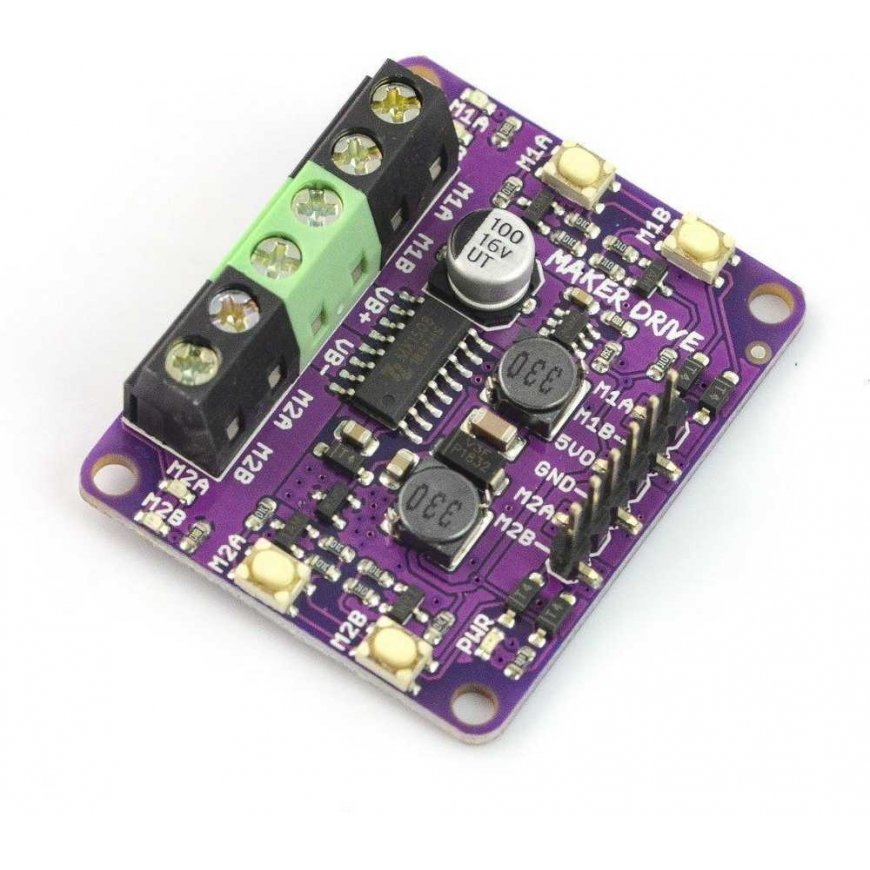

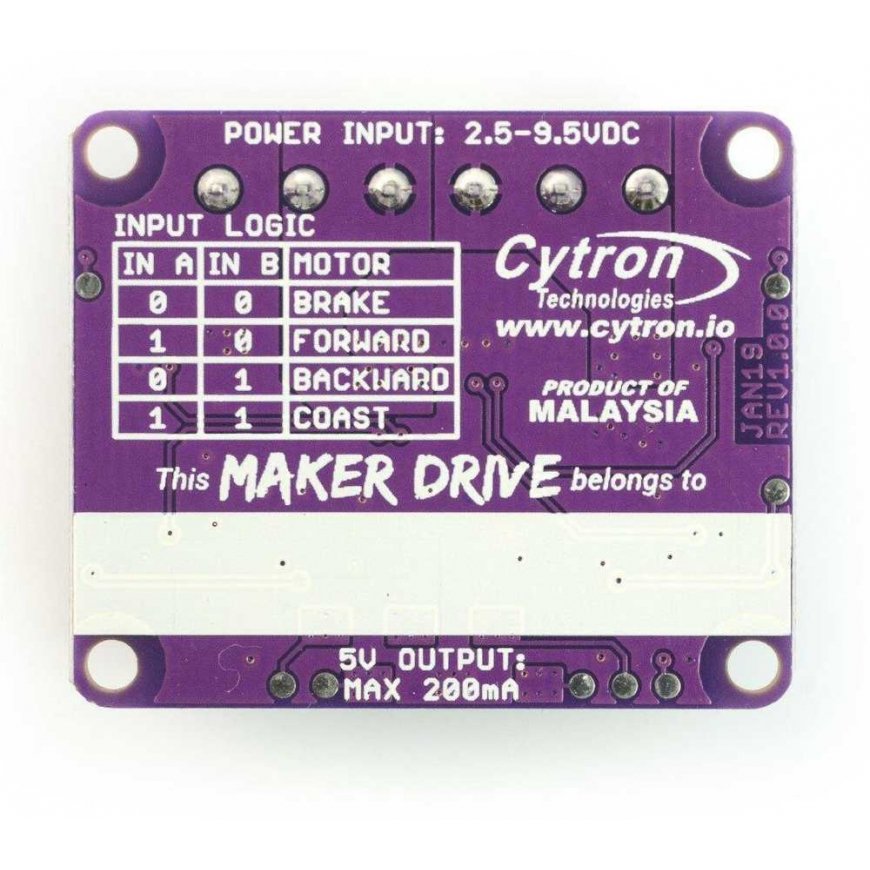

Cytron Maker Drive MX1508 - двухканальный контроллер мотора 9.5V/1A
20.35 €
3704224 AN-13999
5904422321802
Доставка 8-15 р.д.
Вас заинтересовал этот товар?
Все о продукте
Двигатели, работающие при напряжении от 6 В до 24 В и до 10 А на канале (макс. 30), модуль с двухканальным контроллером. Система может быть подключена напрямую к GPIO-портам мини-компьютера Raspberry Pi 3+, 3, 2, B+ и A+.
Основные характеристики:
- Защита – Maker Drive имеет защиту от обратной полярности на клеммах Vin / Vmotor / Vbatt (мощность двигателя). Это предотвращает риск повреждения двигателя при неправильном подключении источника питания
- Компактный дизайн – маленькие размеры платы 43 x 35 x 14 мм
- Четыре кнопки – модуль имеет по две кнопки для каждого канала, которые позволяют легко тестировать двигатели без программирования микроконтроллера. Кнопками можно проверить, правильно ли подключено питание двигателей. Для использования кнопок программирование не требуется
- Четыре светодиода – на плате для каждого канала установлены по два светодиода, которые позволяют легко узнать, правильно ли модуль подключен и запрограммирован. С помощью этих светодиодов можно проверить направление выходного напряжения, не подключая двигатели. Светодиоды также позволяют выявлять ошибки и облегчать устранение неполадок
- Регулятор напряжения – Maker Drive имеет регулятор напряжения, который выдает 5 В, а максимальный выход составляет 200 мА при питании от 2,5 В до 9,5 В. Это позволяет управлять управляющим чипом, например, Arduino, напрямую от контроллера без необходимости в дополнительном источнике питания. Теперь ваш проект может питаться от одного источника питания. Maker Drive может питаться от двух батарей AA или AAA или одного элемента Li-Ion или Li-Pol
- Регенеративное управление торможением – обеспечивает лучшее управление скоростью двигателя. Многие приложения используют эту функцию, например, робот для отслеживания линии, так как контроллер может более точно управлять скоростью
- Управление шаговым двигателем – контроллер может управлять двумя двигателями постоянного тока или одним шаговым двигателем
- Чип: MX1508
- Количество каналов: 2
- Напряжение питания: от 2,5 В до 9,5 В
- Выходное напряжение: 5 В
- Выходной ток: 200 мА
- Постоянный ток: 1 А
- Импульсный ток: 1,5 А
- Напряжение логической части: от 1,8 В до 5 В
- Работает с: Raspberry Pi, Arduino, ESP8266, ESP32 и др.
- PWM управление скоростью до 20 кГц
- Защита от обратной полярности
- Защита от перегрева
- H мост
- Размеры: 43 x 35 x 14 мм
