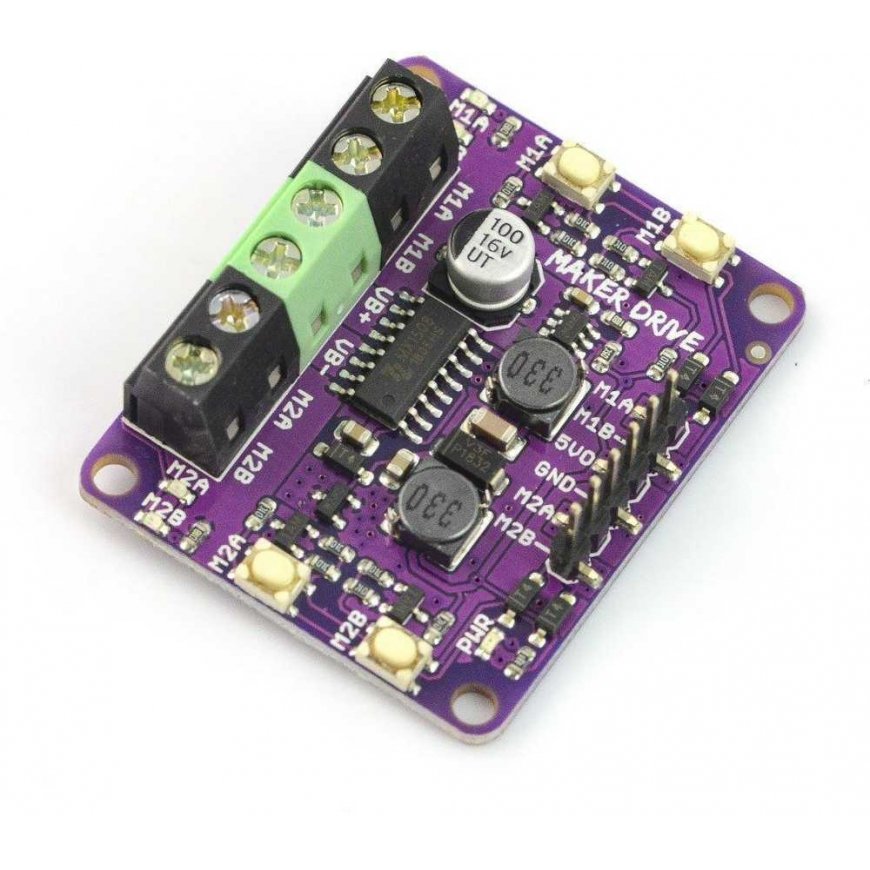

Cytron Maker Drive MX1508 - kahekanaliline mootori kontroller 9.5V/1A
20.35 €
3704224 AN-13999
5904422321802
Tarneaeg 11-18 t.p.
Kauba vastu huvi?
Kõik toote kohta
Mootorid, mis töötavad 6 V kuni 24 V pingega ja kuni 10 A vooluga kanalil (max. 30), lisaseade kahe kanaliga kontrolleriga. Süsteemi saab ühendada otse Raspberry Pi minikompuuteri 3+, 3, 2, B+ ja A+ GPIO pistikutega.
Peamised omadused:
- Kaitse – Maker Drive'il on Vin / Vmotor / Vbatt (mootori võimsus) terminalide tagurpidi polaarsuse kaitse. See aitab vältida mootori kahjustamist vale toiteallika ühendamise korral

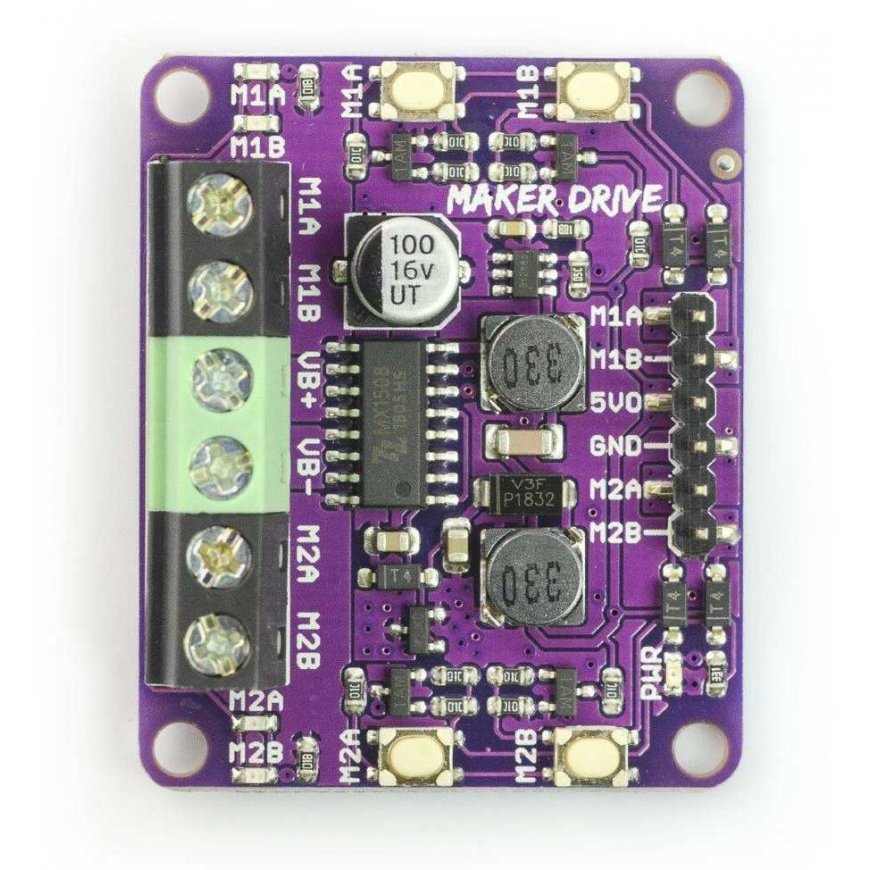

- Kompaktne disain – plaadi väikesed mõõtmed 43 x 35 x 14 mm
- Neli nuppu – moodulil on igas kanalis kaks nuppu, mis võimaldavad mootoreid hõlpsasti testida ilma mikroprotsessorit programmeerimata. Nuppudega saate kontrollida, kas mootori toide on õigesti ühendatud. Nuppude kasutamiseks ei ole vaja programmeerida
- Neli LED-i – plaadil on igas kanalis kaks LED-i, mis võimaldavad hõlpsasti teada saada, kas moodul on õigesti ühendatud ja programmeeritud. Nende LED-ide abil saate kontrollida väljundpinget ilma mootoreid ühendamata. LED-id aitavad ka vigu tuvastada ja tõrkeotsingut lihtsustada
- Pingeregulaator – Maker Drive'il on pingeregulaator, mis annab 5 V väljundi, maksimaalne väljund on 200 mA, kui toidetakse 2,5 V kuni 9,5 V. See võimaldab juhtida juhtimismikroskeemi, nagu Arduino, otse kontrollerist ilma täiendava toiteallikata. Nüüd saab teie projekt olla toidetud ühest toiteallikast. Maker Drive saab toidet kahe AA või AAA patareiga või ühe Li-Ion või Li-Pol elemendiga
- Regeneratiivne pidurite juhtimine – tagab parema mootori kiirusjuhtimise. Paljud rakendused kasutavad seda funktsiooni, näiteks joone jälgimise robot, kuna kontroller suudab kiiruset täpsemalt juhtida
- Samm-mootori juhtimine – kontroller suudab juhtida kahte alalisvoolu mootorit või ühte samm-mootorit
- Kiip: MX1508
- Kanalite arv: 2

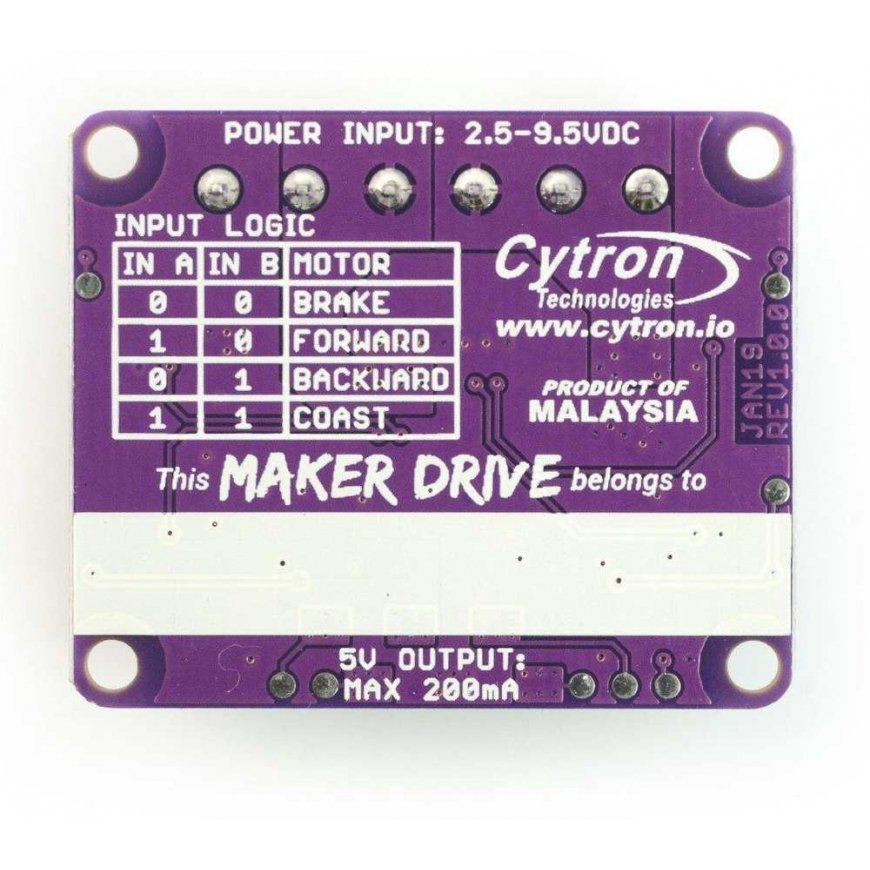

- Toitepinge: 2,5 V kuni 9,5 V
- Väljundpinge: 5 V
- Väljundvool: 200 mA
- Alalisvool: 1 A
- Hetkeline vool: 1,5 A
- Loogika osa pinge: 1,8 V kuni 5 V
- Ühildub: Raspberry Pi, Arduino, ESP8266, ESP32 jne.
- PWM kiirusjuhtimine kuni 20 kHz
- Tagurpidi polaarsuse kaitse
- Ülekuumenemise kaitse
- H-sild
- Mõõtmed: 43 x 35 x 14 mm
