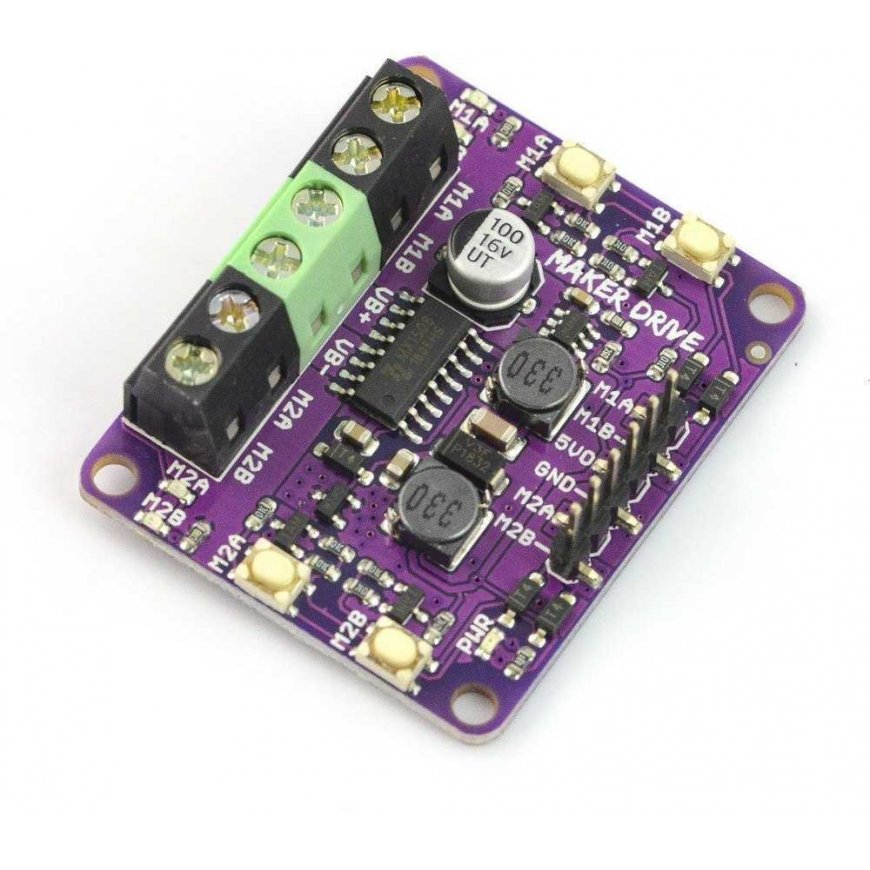

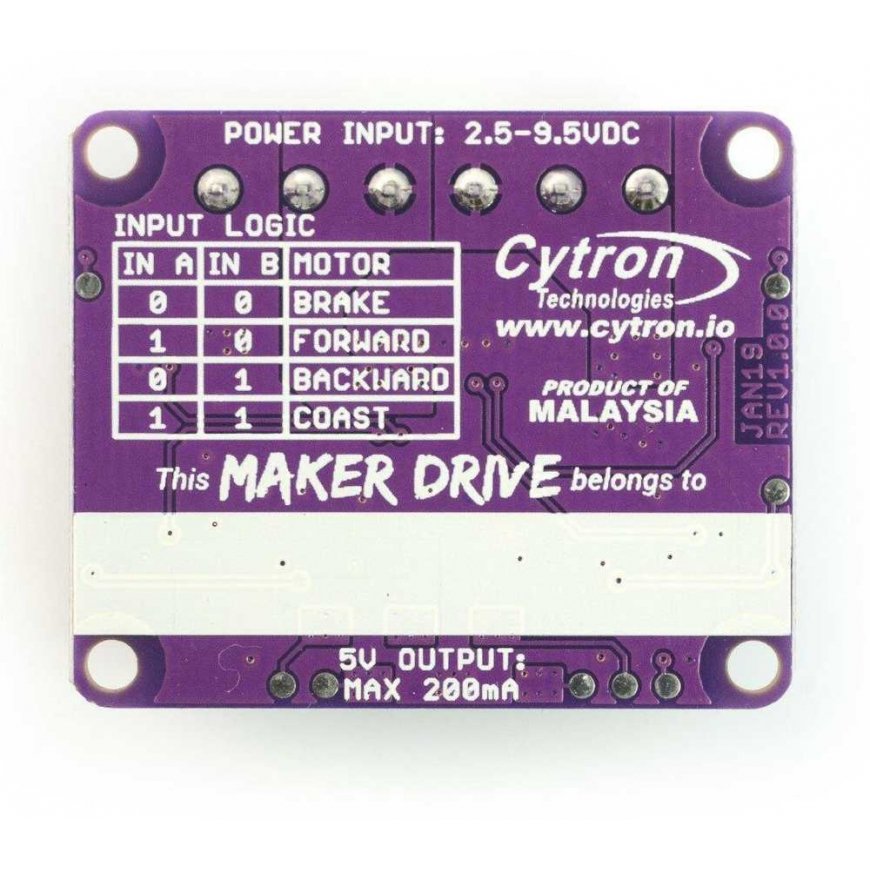

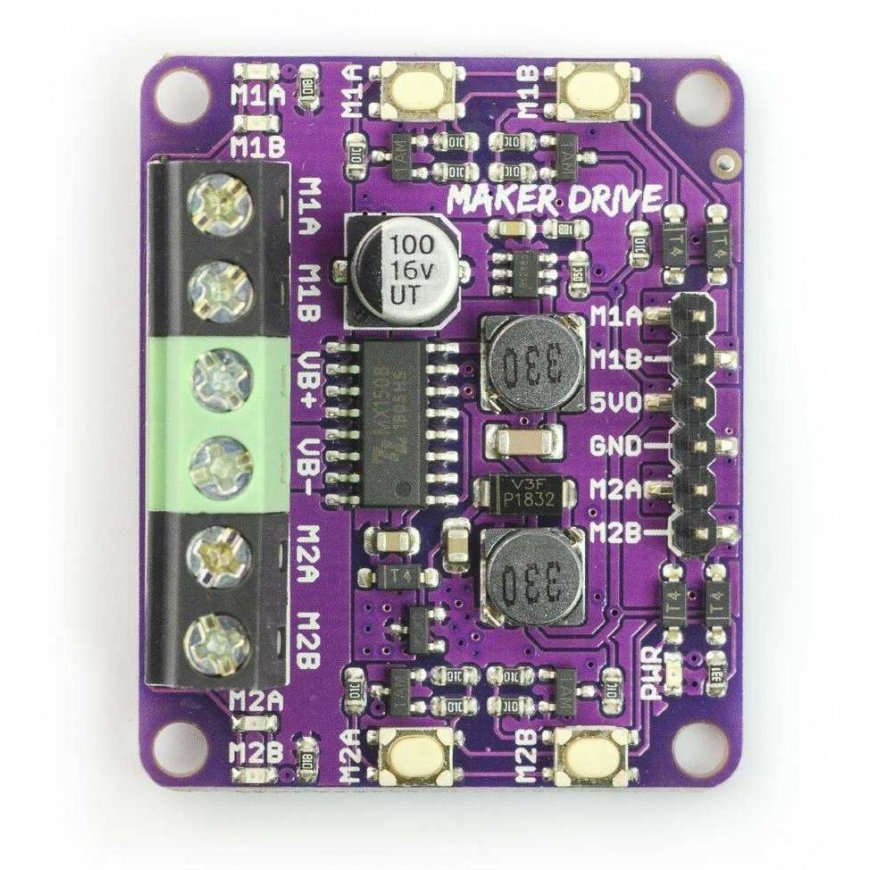

Cytron Maker Drive MX1508 - kaksikanavainen moottorinohjain 9.5V/1A
20.35 €
3704224 AN-13999
5904422321802
Shipping 8-15 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
Moottorit, jotka toimivat jännitteellä 6 V - 24 V ja kanavassa enintään 10 A (max. 30), liitin kahden kanavan ohjaimella. Järjestelmä voidaan liittää suoraan Raspberry Pi minitietokoneisiin 3+, 3, 2, B+ ja A+ GPIO-liittimillä.
Pääominaisuudet:
- Suojaus – Maker Drive:lla on Vin / Vmotor / Vbatt (moottorin teho) liittimien käänteisen napaisuuden suoja. Tämä estää moottorin vaurioitumisen väärin liitetyn virtalähteen vuoksi.
- Kompakti muotoilu – levyn pienet mitat 43 x 35 x 14 mm
- Neljä painiketta – moduulissa on kaksi painiketta jokaiselle kanavalle, jotka mahdollistavat moottoreiden helpon testaamisen ilman mikro-ohjaimen ohjelmointia. Painikkeilla voit tarkistaa, onko moottoreiden virransyöttö liitetty oikein. Painikkeiden käyttöön ei tarvitse ohjelmoida.
- Neljä LEDiä – levyllä jokaiselle kanavalle on asennettu kaksi LEDiä, jotka helpottavat sen selvittämistä, onko moduuli liitetty ja ohjelmoitu oikein. Näiden LEDien avulla voit tarkistaa lähtöjännitteen suunnan ilman moottoreiden liittämistä. LEDit auttavat myös virheiden tunnistamisessa ja vianetsinnän helpottamisessa.
- Jännitevakioija – Maker Drive:lla on jännitevakioija, joka tuottaa 5 V, ja suurin lähtö on 200 mA, kun se on syötetty 2,5 V - 9,5 V. Tämä mahdollistaa ohjauspiirin, kuten Arduinon, ohjaamisen suoraan ohjaimesta ilman lisävirtalähteen tarvetta. Nyt projektisi voi saada virtaa yhdestä virtalähteestä. Maker Drive voidaan syöttää kahdella AA- tai AAA-paristolla tai yhdellä Li-Ion- tai Li-Pol-elementillä.
- Regeneratiivinen jarruohjaus – varmistaa paremman moottorin nopeuden hallinnan. Monet sovellukset käyttävät tätä ominaisuutta, kuten linjan seuraava robotti, koska ohjain voi hallita nopeutta tarkemmin.
- Askelmoottorin ohjaus – ohjain voi ohjata kahta tasavirtamoottoria tai yhtä askelmoottoria.
- Piiri: MX1508
- Kanavien määrä: 2
- Virtalähteen jännite: 2,5 V - 9,5 V
- Lähtöjännite: 5 V
- Lähtövirta: 200 mA
- Tasavirta: 1 A
- Huipputehon virta: 1,5 A
- Logiikkapiirin jännite: 1,8 V - 5 V
- Toimii: Raspberry Pi, Arduino, ESP8266, ESP32 jne.
- PWM-nopeuden säätö jopa 20 kHz
- Käänteisen napaisuuden suoja
- Ylikuumenemissuoja
- H-silta
- Mitat: 43 x 35 x 14 mm
