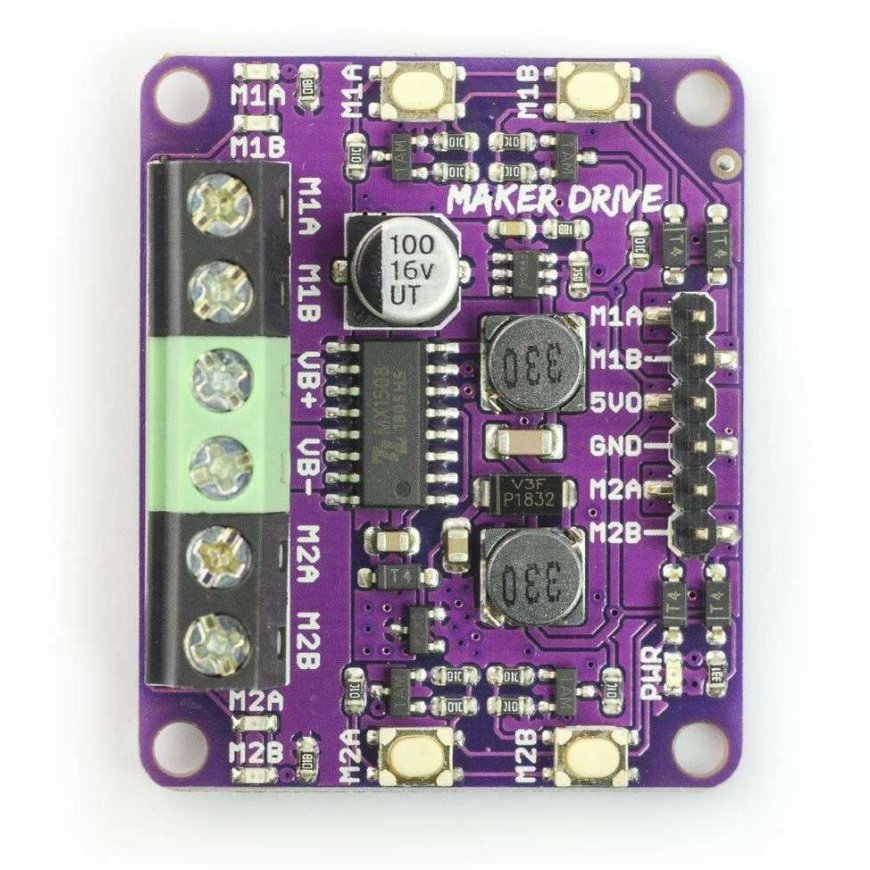

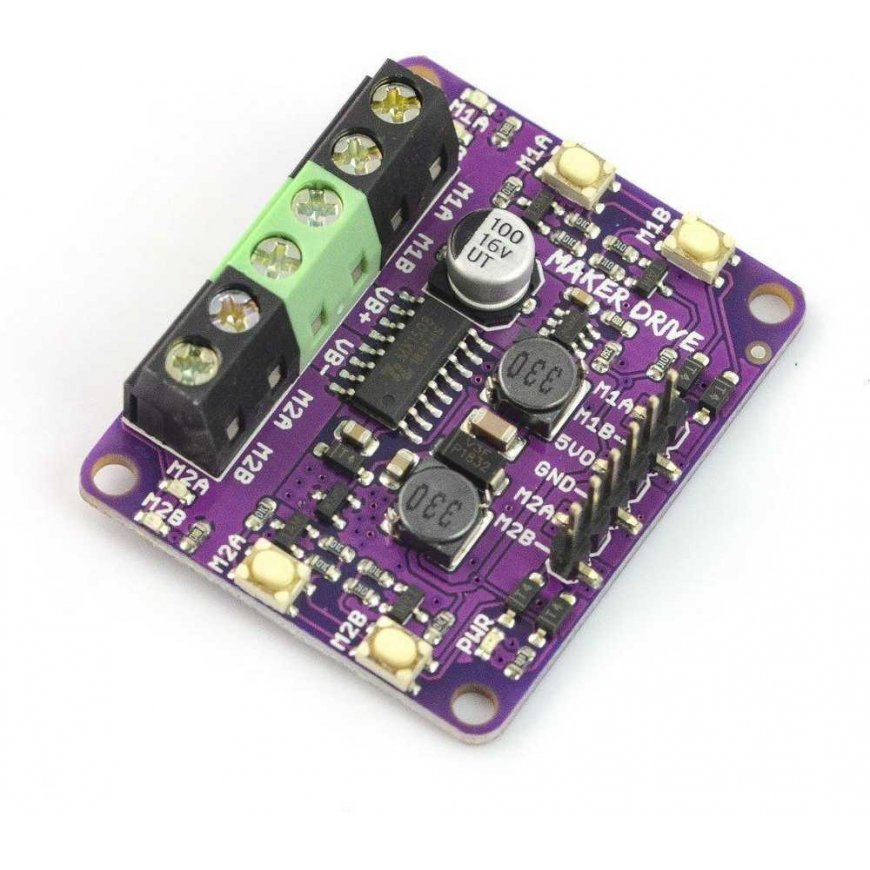

Cytron Maker Drive MX1508 - divu kanālu motora kontrolieris 9.5V/1A
20.35 €
3704224 AN-13999
5904422321802
Piegāde 8-15 d.d.
Šī prece Jūs ieinteresēja
Viss par produktu
Motori, kas darbojas ar spriegumu no 6 V līdz 24 V un līdz 10 A strāvas kanālā (maks. 30), paplašinājums ar divu kanālu kontrolieri. Sistēmu var pieslēgt tieši Raspberry Pi minicomputer 3+, 3, 2, B+ un A+ GPIO pieslēgvietām.
Galvenās iezīmes:
- Aizsardzība – Maker Drive ir Vin / Vmotor / Vbatt (motora jaudas) termināļu apgrieztās polaritātes aizsardzība. Tas novērš motora bojājumus nepareizi pieslēdzot barošanas avotu
- Kompakts dizains – plates mazie izmēri 43 x 35 x 14 mm
- Četri taustiņi – modulim ir pa diviem taustiņiem katram kanālam, kas ļauj viegli pārbaudīt motorus, nepārprogrammējot mikroprocesoru. Ar taustiņiem varat pārbaudīt, vai motoru barošana ir pareizi pieslēgta. Lai izmantotu taustiņus, nav nepieciešama programmēšana
- Četri gaismas diodi – uz plates katram kanālam ir uzstādīti divi gaismas diodi, kas ļauj viegli noskaidrot, vai modulis ir pareizi pieslēgts un programmēts. Izmantojot šos gaismas diodus, varat pārbaudīt izejas sprieguma virzienu, nepieslēdzot motorus. Gaismas diodi arī ļauj noteikt kļūdas un atvieglot traucējummeklēšanu
- Sprieguma regulators – Maker Drive ir sprieguma regulators, kas izvada 5 V, un maksimālā izeja ir 200 mA, kad baro no 2,5 V līdz 9,5 V. Tas ļauj kontrolēt vadības mikroshēmu, piemēram, Arduino, tieši no kontroliera bez papildu barošanas avota. Tagad jūsu projekts var tikt barots no viena barošanas avota. Maker Drive var darbināt ar divām AA vai AAA baterijām vai vienu Li-Ion vai Li-Pol elementu
- Regeneratīvā bremžu kontrole – nodrošina labāku motora ātruma kontroli. Daudzas lietojumprogrammas izmanto šo funkciju, piemēram, līnijas sekošanas robots, jo kontrolieris var precīzāk kontrolēt ātrumu
- Solis motors kontrole – kontrolieris var kontrolēt divus pastāvīgās strāvas motorus vai vienu soļu motoru
- Mikroshēma: MX1508
- Kanālu skaits: 2
- Barošanas spriegums: no 2,5 V līdz 9,5 V
- izejas spriegums: 5 V
- izejas strāva: 200 mA
- Pastāvīgā strāva: 1 A
- Impulsu strāva: 1,5 A
- Loģiskās daļas spriegums: no 1,8 V līdz 5 V
- Darbojas ar: Raspberry Pi, Arduino, ESP8266, ESP32 utt.
- PWM ātruma kontrole līdz 20 kHz

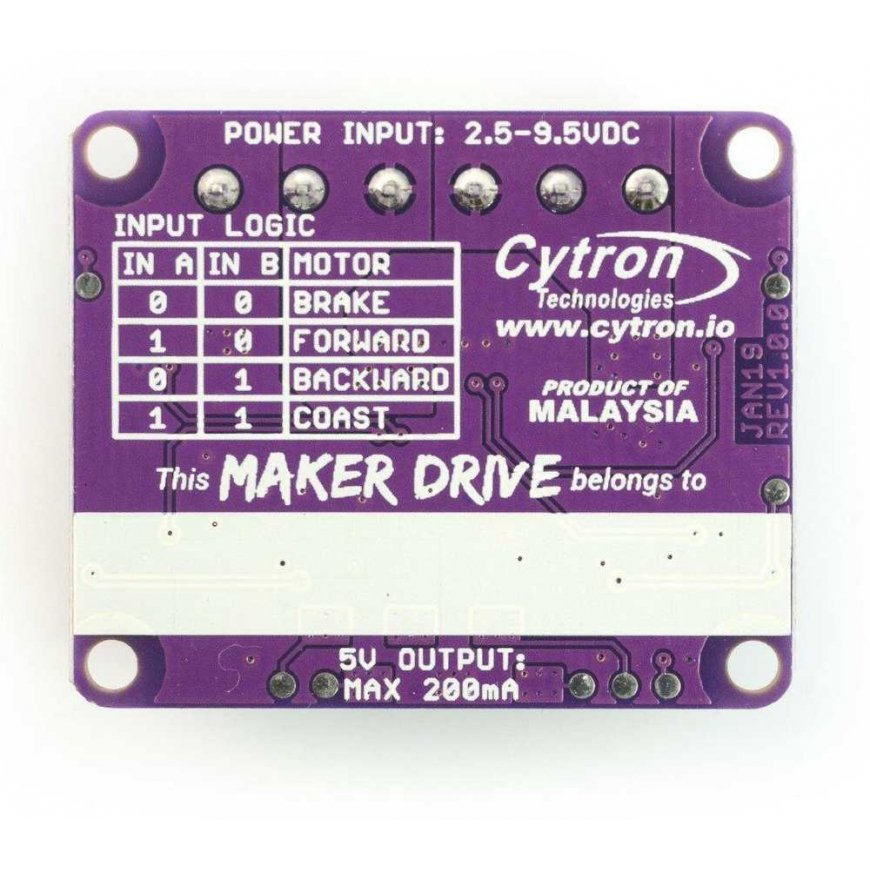

- Aizsardzība pret apgrieztu polaritāti
- Aizsardzība pret pārkaršanu
- H tilts
- Izmēri: 43 x 35 x 14 mm
