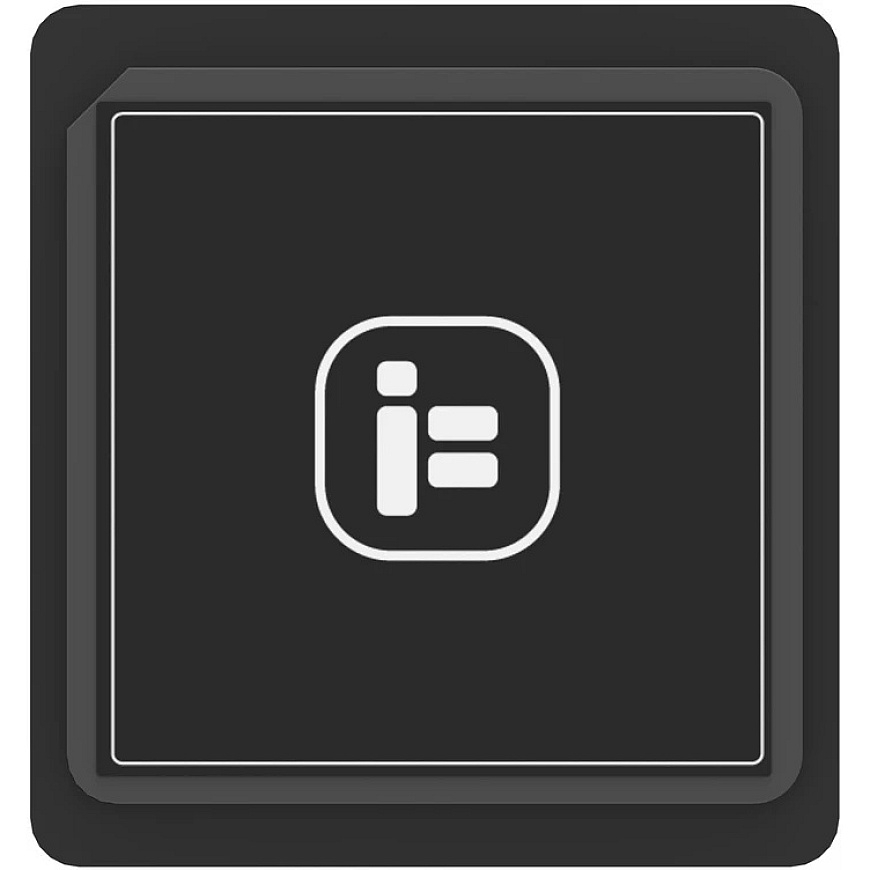

iFlight BLITZ M10 GPS V2 (25*25mm), GPS модуль

Все о продукте

GPS модуль с более быстрой спутниковой поисковой системой

iFlight BLITZ M10 GPS V2 в версии Maxi имеет размеры 25 x 25 x 6 мм и был разработан для использования в сборках, совместимых с этим размером. Модуль сочетает в себе GPS-устройство с компасом QMC5883L, а частота обновления 10 Гц позволяет эффективно обновлять данные в процессе работы. Чип UBLOX M10 обеспечивает низкое потребление энергии и сильный сигнал, тогда как встроенный конденсатор высокой емкости помогает достичь более быстрого горячего запуска. Это обеспечивает более плавное и стабильное приобретение спутников.

Основные преимущества

• UBLOX M10 – низкое потребление энергии и сильный сигнал.
• Компас QMC5883L – интегрированные направленные данные в одном модуле.
• Частота 10 Гц – частое обновление данных.
• Конденсатор высокой емкости – более быстрый горячий запуск.
• LNA, RF фильтр и TCXO – компоненты, поддерживающие прием сигнала.
• Память Flash – встроенное хранилище данных.

Стабильная работа и быстрый горячий запуск

Модуль BLITZ M10 GPS V2 оснащен решениями, поддерживающими прием и обработку сигнала. Встроенный LNA , RF фильтр и TCXO помогают поддерживать подходящие условия работы для GPS устройства, а чувствительность отслеживания -167dBm позволяет получать сигнал в соответствии со спецификациями модуля. Горячий запуск 1 с , поэтому повторное приобретение данных может быть быстрее. После холодного старта общее время составляет 27 с.

Связь компаса и контроллера

Интегрированный компас QMC5883L расширяет возможности модуля без необходимости в отдельном компоненте этого типа. Для связи GPS используется интерфейс GPS RX/TX UART , а выводы компаса используют SDA/SLA . Модуль поддерживает скорости передачи данных от 9600 до 460800 и диапазон 4800bps-921600bps, с значением по умолчанию 115200bps. Входное напряжение составляет 3.3-5.5 В, поэтому до установки вы можете адаптировать способ подключения к используемой сборке.

Точное позиционирование в версии Maxi

BLITZ M10 GPS V2 поддерживает системы GPS, Galileo и другие системы GNSS, указанные в спецификации материала. Модуль предлагает высокоточную позицию , точность скорости 0.05 м/с и частоту обновления 10 Гц. Максимальная высота составляет 80000 м , а максимальная скорость - 500 м/с. Конструкция может работать при максимальном ускорении ≦ 4G, что позволяет учитывать эти параметры при проектировании и конфигурировании устройства.

Совместимость с выбранными сборками

Версия Maxi 25*25*6 указана как совместимая с сборками Centurion X8 и Taurus X8 Pro Max. Перед установкой проверьте пространство, предназначенное для модуля, и прокладку кабелей, так как общие размеры модуля составляют 25 x 25 x 11 мм. Формат Maxi 25*25*6 облегчает установку продукта в указанные сборки, а прилагаемый комплект проводов позволяет начать установку без необходимости отдельно приобретать этот элемент.

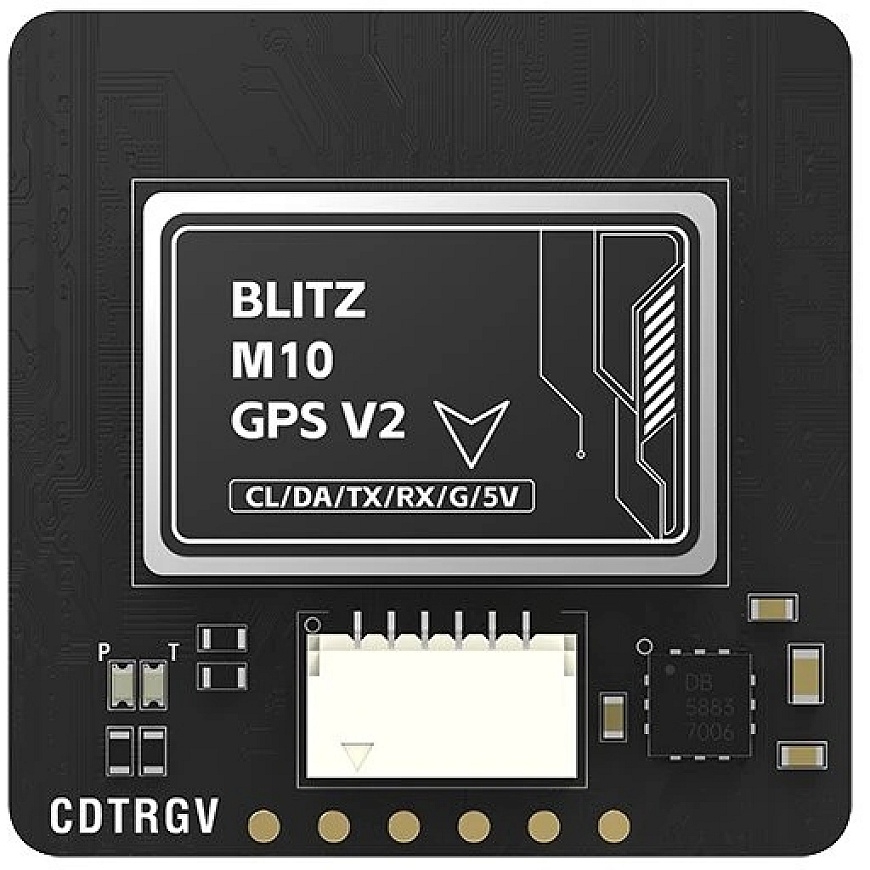

Содержимое упаковки и дизайн модуля

В коробке вы получаете 1 x BLITZ M10 GPS V2 и 1 x комплект проводов . GPS патч-антенна в этой версии имеет размеры 25 x 25 x 6 мм, а общие размеры модуля составляют 25 x 25 x 11 мм. Вес составляет 16 г. Встроенная память Flash, конденсатор высокой емкости и интегрированный компас QMC5883L формируют функциональный набор компонентов в одном корпусе, предназначенном для установки в совместимые сборки.

Технические характеристики
