iFlight BLITZ M10 GPS V2 (25*25mm), GPS modules

Viss par produktu

GPS modulis ar ātrāku satelītu meklēšanu

iFlight BLITZ M10 GPS V2 Maxi versijā ir 25 x 25 x 6 mm formātā un ir izstrādāts izmantošanai būvēs, kas ir saderīgas ar šo izmēru. Modulis apvieno GPS vienību ar QMC5883L kompasu, un 10 Hz atsvaidzināšanas ātrums ļauj efektīvi atjaunināt datus darbības laikā. UBLOX M10 čips nodrošina zemu enerģijas patēriņu un spēcīgu signālu, savukārt iebūvētais augstas kapacitātes kondensators palīdz sasniegt ātrāku hot start. Tas nodrošina vienmērīgāku un stabilāku satelītu iegūšanu.

Galvenās priekšrocības

• UBLOX M10 – zems enerģijas patēriņš un spēcīgs signāls.
• QMC5883L kompass – integrēti virziena dati vienā modulī.
• 10 Hz frekvence – bieži datu atjauninājumi.
• Augstas kapacitātes kondensators – ātrāks hot start.
• LNA, RF filters un TCXO – komponentes signāla uztveršanai.
• Flash atmiņa – iebūvēta datu glabāšana.

Stabils darbs un ātrāks hot start

BLITZ M10 GPS V2 modulis ir aprīkots ar risinājumiem, kas atbalsta signāla uztveršanu un apstrādi. Iebūvēts LNA , RF filters un TCXO palīdz uzturēt piemērotus darbības apstākļus GPS vienībai, un izsekošanas jutība -167dBm ļauj saņemt signālu saskaņā ar moduļa specifikāciju. Hot start ir 1 s , tādējādi datu atkārtota iegūšana var būt ātrāka. Pēc aukstā starta deklarētais laiks ir 27 s.

Kompass un kontroliera komunikācija

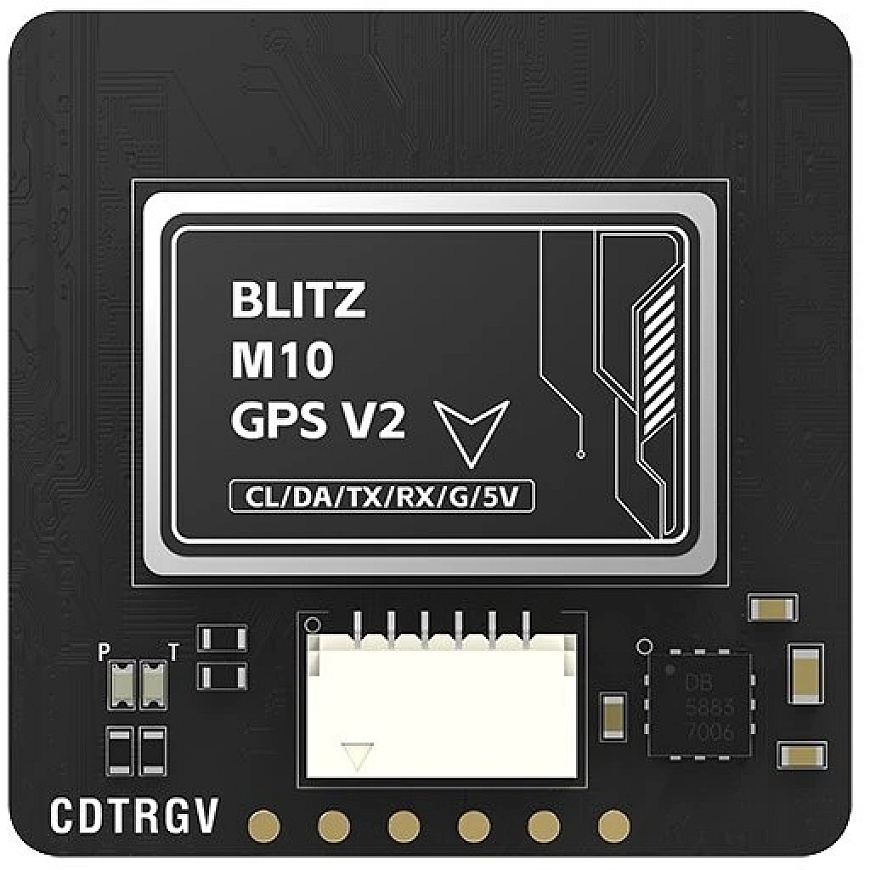

Integrētais QMC5883L kompass paplašina moduļa iespējas, nemainot nepieciešamību pēc atsevišķa šāda veida komponenta. GPS RX/TX UART interfeiss tiek izmantots GPS komunikācijai, un kompass izmanto SDA/SLA . Modulis atbalsta baudrates no 9600 līdz 460800 un diapazonu no 4800bps līdz 921600bps, ar noklusējuma vērtību 115200bps. Ievades spriegums ir 3.3-5.5 V, tādēļ pirms uzstādīšanas varat pielāgot savienojuma metodi jūsu izmantotajai būvei.

Precīza pozicionēšana Maxi versijā

BLITZ M10 GPS V2 atbalsta GPS, Galileo un citus GNSS sistēmas, kas norādītas materiālu specifikācijā. Modulis piedāvā augstas precizitātes pozicionēšanu , ātruma precizitāti 0.05 m/s un atsvaidzināšanas ātrumu 10 Hz. Maksimālais augstums ir 80000 m , un maksimālais ātrums ir 500 m/s. Konstrukcijas var darboties ar maksimālo paātrinājumu ≦ 4G, kas ļauj ņemt vērā šos parametrus, kad tiek projektēta un konfigurēta ierīce.

Saderība ar izvēlētajām būvēm

Maxi 25*25*6 versija ir norādīta kā saderīga ar Centurion X8 un Taurus X8 Pro Max būvēm. Pirms uzstādīšanas pārbaudiet vietu, kas paredzēta modulim, un kabeļu ceļu, jo moduļa kopējie izmēri ir 25 x 25 x 11 mm. Maxi 25*25*6 formāts atvieglo produkta pielāgošanu uzskaitītajām būvēm, un iekļautais vadu komplekts ļauj uzstādīšanu uzsākt, neprasot šo preci atsevišķi.

Iepakojuma saturs un moduļa dizains

Kastē jūs saņemat 1 x BLITZ M10 GPS V2 un 1 x vadu komplekts . GPS plāksteru antena šajā versijā ir 25 x 25 x 6 mm, un kopējie moduļa izmēri ir 25 x 25 x 11 mm. Svars ir norādīts kā 16 g. Iebūvētā Flash atmiņa, augstas kapacitātes kondensators un integrētais QMC5883L kompass veido funkcionālu komponentu kopumu vienā korpusā, kas paredzēts uzstādīšanai saderīgās būvēs.

Specifikācija
