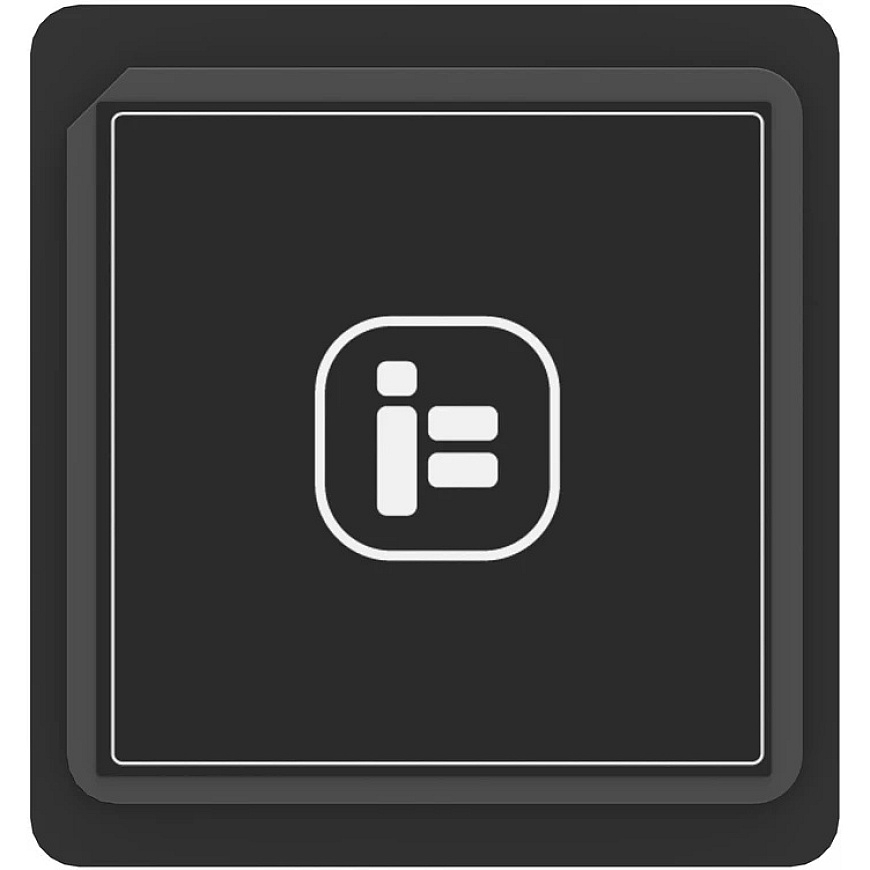

iFlight BLITZ M10 GPS V2 (25*25mm), GPS moodul

Kõik toote kohta

GPS moodul kiirema satelliidiotsimisega

iFlight BLITZ M10 GPS V2 Maxi versioonis on mõõdud 25 x 25 x 6 mm ja see on loodud kasutamiseks ehitustes, mis on selle suurusega ühilduvad. Moodul ühendab GPS-seadmestiku ja QMC5883L kompassi, ning 10 Hz värskendussagedus võimaldab andmeid tõhusalt töö ajal uuendada. UBLOX M10 kiip tagab madala energiatarbimise ja tugev signaal, samas kui integreeritud kõrge mahutavusega kondensaator aitab saavutada kiiremat soojendust. See tagab sujuvama ja stabiilsema satelliitide omandamise.

Peamised eelised

• UBLOX M10 – madal energiatarbimine ja tugev signaal.
• QMC5883L kompass – integreeritud suundandmed ühes moodulis.
• 10 Hz sagedus – sagedased andmete uuendused.
• Kõrge mahutavusega kondensaator – kiirem soe käivitamine.
• LNA, RF filter ja TCXO – komponentide toetus signaali vastuvõtuks.
• Flash mälu – sisseehitatud andmehoidla.

Stabiilne töö ja kiire soe käivitamine

BLITZ M10 GPS V2 moodul on varustatud lahendustega, mis toetavad signaali vastuvõttu ja töötlemist. Integreeritud LNA , RF filter ja TCXO aitavad säilitada sobivaid töötingimusi GPS-seadmestiku jaoks, ning jälgimise tundlikkus -167dBm võimaldab signaali vastuvõttu vastavalt mooduli spetsifikatsioonile. Soe käivitamine on 1 s , seega andmete uuesti saamine võib olla kiirem. Külma käivitamise korral on antud aeg 27 s.

Kompassi ja kontrolleri suhtlemine

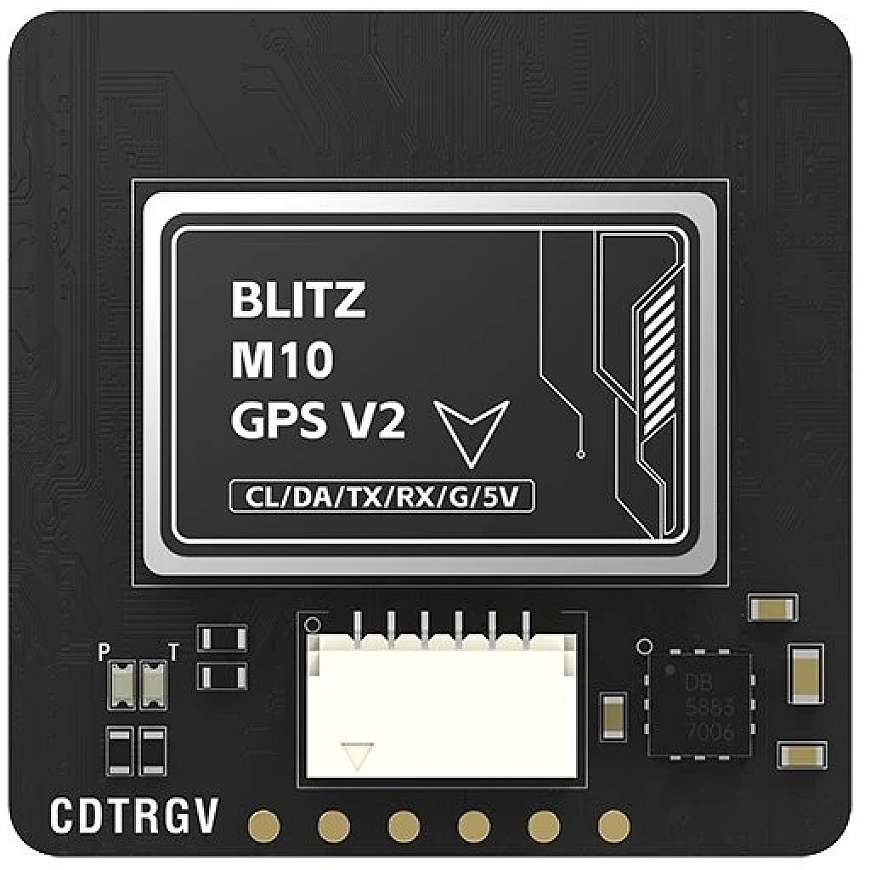

Integreeritud QMC5883L kompass laiendab mooduli võimalusi ilma, et oleks vajalik eraldi komponent. GPS RX/TX UART liides kasutatakse GPS-i kommunikatsiooniks, ja kompassi kontaktid kasutavad SDA/SLA . Moodul toetab ülekande kiirusest vahemikus 9600 kuni 460800 ja 4800bps-921600bps, vaikimisi väärtusega 115200bps. Sissevoolupinge on 3,3-5,5 V, seega enne paigaldamist saate kohandada ühendusmeetodi kasutatava ehituse järgi.

Täpne positsioneerimine Maxi versioonis

BLITZ M10 GPS V2 toetab GPS-i, Galileo ja teisi GNSS-süsteeme, mis on loetletud materjali spetsifikatsioonis. Moodul pakub kõrge täpsusega positsioneerimist , kiirus täpsusega 0,05 m/s ja värskendussagedus 10 Hz. Maksimaalne kõrgus on 80000 m , ja maksimaalne kiirus on 500 m/s. Konstruktsioon suudab töötada maksimaalse kiirendusega ≦ 4G, mis võimaldab neid parameetreid arvesse võtta seadme projekteerimisel ja konfigureerimisel.

Ühilduvus valitud ehitustega

Maxi 25*25*6 versioon on tuvastatud ühilduvaks Centurion X8 ja Taurus X8 Pro Max ehitustega. Enne paigaldamist kontrollige moodulile ette nähtud ruumi ja kaablite suunamist, kuna mooduli kogumõõtmed on 25 x 25 x 11 mm. Maxi 25*25*6 formaat lihtsustab toote sobitamist loetletud ehitustega, ja kaasasolev kaablite komplekt võimaldab paigaldamise alustada ilma, et peaks seda eraldi ostma.

Pakendi sisu ja mooduli konstruktsioon

Kastis saate 1 x BLITZ M10 GPS V2 ja 1 x kaablite komplekt . GPS patch-antenn selle versiooni mõõtmed on 25 x 25 x 6 mm, ning mooduli kogumõõtmed on 25 x 25 x 11 mm. Kaal on 16 g. Integreeritud Flash mälu, kõrge mahutavusega kondensaator ja integreeritud QMC5883L kompass moodustavad funktsionaalse komponentide komplekti ühes korpuses, mis on ette nähtud paigaldamiseks ühilduvatesse ehitustesse.

Spetsifikatsioon
