iFlight BLITZ M10 GPS V2 (25*25mm), GPS-moduuli

All about the product

GPS-moduuli nopeammalla satelliittihaku

iFlight BLITZ M10 GPS V2 Maxi-versiona on kooltaan 25 x 25 x 6 mm ja se on suunniteltu käytettäväksi rakennelmissa, jotka ovat yhteensopivia tämän koon kanssa. Moduuli yhdistää GPS-yksikön ja QMC5883L-kompassin, ja 10 Hz:n virkistystaajuus mahdollistaa tietojen tehokkaan päivityksen toiminnan aikana. UBLOX M10 -sirun ansiosta laitteella on alhainen virrankulutus ja vahva signaali, kun taas sisäänrakennettu suuren kapasiteetin kondensaattori auttaa saavuttamaan nopeamman kuuman käynnistyksen. Tämä mahdollistaa tasaisemman ja vakaamman satelliitin hankinnan.

Keskeiset edut

• UBLOX M10 – alhainen virrankulutus ja vahva signaali.
• QMC5883L-kompassi – integroidut suuntatiedot yhdessä moduulissa.
• 10 Hz:n taajuus – usein tapahtuvat tiedon päivitykset.
• Suuren kapasiteetin kondensaattori – nopeampi kuuma käynnistys.
• LNA, RF-suodatin ja TCXO – signaalin vastaanottoa tukevat komponentit.
• Flash-muisti – sisäänrakennettu tietojen tallennus.

Vakaa toiminta ja nopea kuuma käynnistys

BLITZ M10 GPS V2 -moduuli on varustettu ratkaisuilla, jotka tukevat signaalin vastaanottoa ja prosessointia. Sisäänrakennettu LNA , RF-suodatin ja TCXO auttavat ylläpitämään GPS-yksikön vaatimuksia vastaavat toimintaolosuhteet, ja seuranta-herkkyys -167 dBm mahdollistaa signaalin vastaanoton moduulin spesifikaation mukaisesti. Kuuma käynnistys on 1 s , joten tietojen uudelleen hankkiminen voi olla nopeampaa. Kylmäkäynnistyksen jälkeen ilmoitettu aika on 27 s.

Kompassi ja ohjaimen viestintä

Integroidut QMC5883L-kompassit laajentavat moduulin kykyjä ilman tarvetta erikseen kyseistä komponenttia. GPS RX/TX UART -liittymää käytetään GPS-viestintään, ja kompassin pinnat käyttävät SDA/SLA . Moduuli tukee baudnopeuksia 9600:sta 460800:aan ja alueita 4800bps-921600bps, oletusarvoisesti 115200bps. Syöttöjännite on 3,3-5,5 V, joten ennen asennusta voit mukauttaa liitostavan käyttämääsi rakennelmaan.

Tarkka paikannus Maxi-versiossa

BLITZ M10 GPS V2 tukee GPS:ää, Galileo- ja muita GNSS-järjestelmiä, jotka on lueteltu materiaalin spesifikaatiossa. Moduuli tarjoaa erittäin tarkan paikannuksen , nopeustarkkuuden 0,05 m/s ja virkistystaajuuden 10 Hz. Maksimi korkeus on 80000 m , ja maksiminopeus on 500 m/s. Suunnittelu voi toimia maksimikiihdytyksellä ≦ 4G, mikä mahdollistaa näiden parametrien ottamisen huomioon laitetta suunniteltaessa ja konfiguroidessa.

Yhteensopivuus valittujen rakennelmien kanssa

Maxi 25*25*6 -versio on merkitty yhteensopivaksi Centurion X8- ja Taurus X8 Pro Max -rakennelmien kanssa. Ennen asennusta tarkista moduulille tarkoitettu tila ja kaapelisuunnittelu, sillä moduulin kokonaismitat ovat 25 x 25 x 11 mm. Maxi 25*25*6 -muoto helpottaa tuotteen sovittamista lueteltuihin rakennelmiin, ja mukana oleva johtosetti mahdollistaa asennuksen aloittamisen ilman, että tämä tuote on hankittava erikseen.

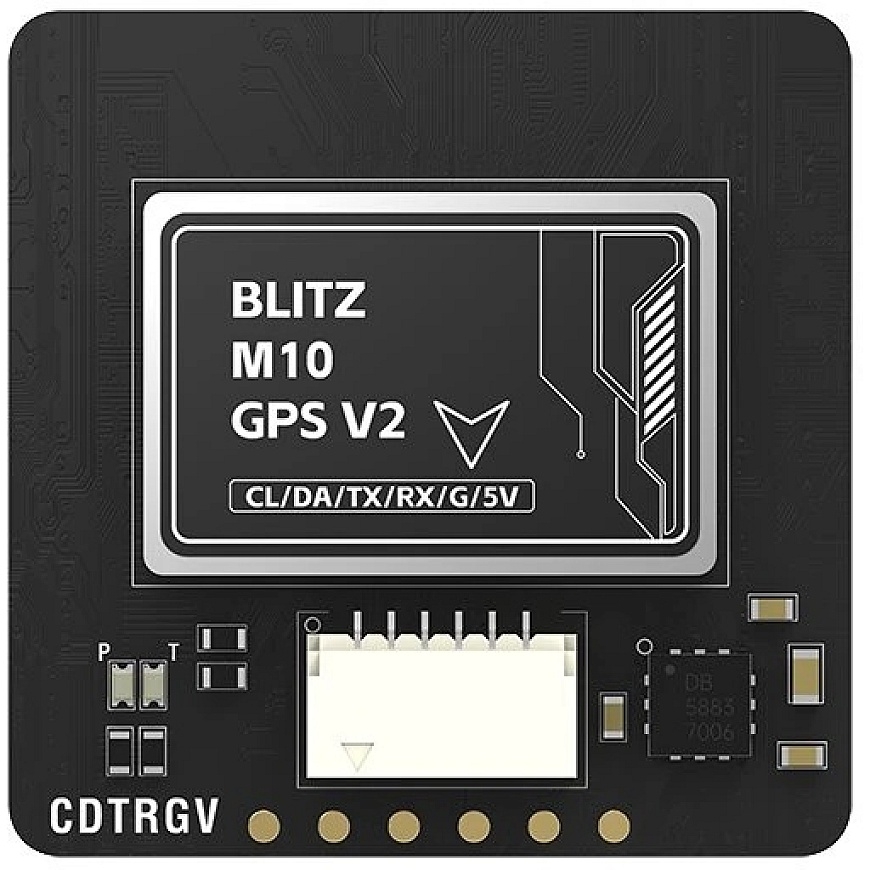

Paketointi ja moduulin rakenne

Paketissa saat 1 x BLITZ M10 GPS V2 ja 1 x johtosetti . GPS-patch-antennin mitat tässä versiossa ovat 25 x 25 x 6 mm ja kokonaismoduulin mitat ovat 25 x 25 x 11 mm. Paino on ilmoitettu olevan 16 g. Sisäänrakennettu Flash-muisti, suuren kapasiteetin kondensaattori ja integroidut QMC5883L-kompassit muodostavat toiminnallisen komponenttisarjan yhdessä kotelossa, joka on tarkoitettu asennettavaksi yhteensopiviin rakennelmiin.

Spesifikaatio
