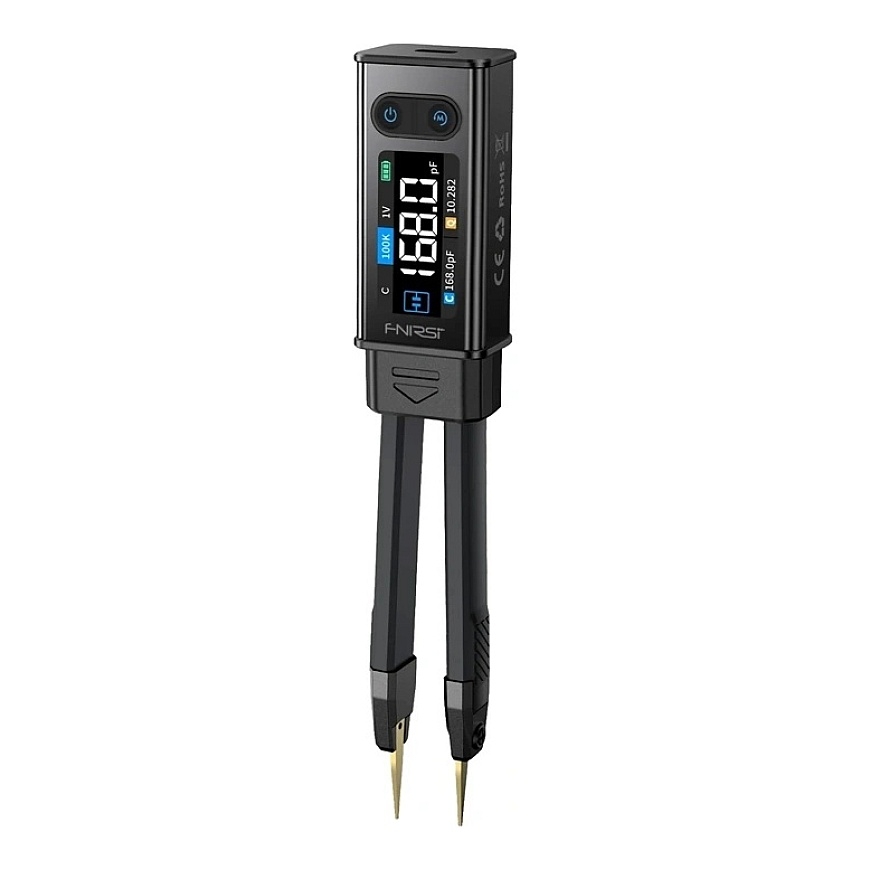

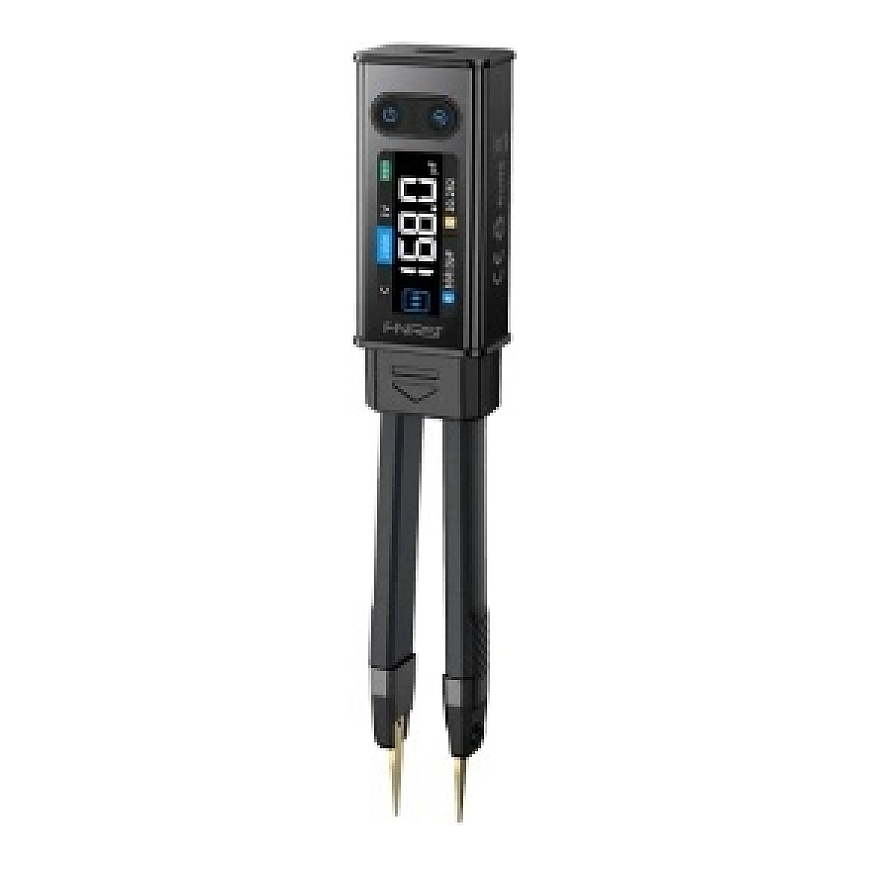

ЛКР Тестировщик FNIRSI LCR-ST2

Все о продукте

FNIRSI LCR-ST2 LCR Тестер

Работа с электронными компонентами требует инструмента, который сочетает в себе точность, скорость и простоту использования. FNIRSI LCR-ST2 предлагает широкий диапазон измерительных возможностей, поддержку нескольких частот и уровней тестового напряжения, интеллектуальные функции анализа и два метода подключения тестируемых компонентов. Четкий цветной дисплей с автоматической ориентацией изображения, компактный дизайн в виде пинцета и перезаряжаемая батарея, обеспечивающая до приблизительно 3 часов работы, делают это устройство идеальным как для сервисных станций, так и для полевых работ. Этот универсальный тестер облегчает диагностику отдельных компонентов и партийное тестирование электронных компонентов.

Широкий диапазон измерений и комплексный анализ параметров

Тестер позволяет точно измерять сопротивление в диапазоне от 10 мΩ до 10 МΩ, емкость от 1 пФ до 22 мФ, индуктивность от 1 μГн до 10 Гн, напряжение до ±30 В, и диоды с прямым напряжением до 0,7 В. Кроме основных значений, устройство также отображает ключевые электрические параметры, такие как D, Q, Z, X, θ и ESR, позволяя проводить комплексный анализ свойств тестируемого компонента. Автоматическое распознавание резисторов, конденсаторов и индуктивностей дополнительно ускоряет процесс, устраняя необходимость вручную выбирать тип измерений.

Гибкие настройки для различных приложений

FNIRSI LCR-ST2 позволяет настраивать условия измерения в зависимости от типа тестируемого компонента. Доступны пять тестовых частот (100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц), что позволяет проводить профессиональный анализ многих типов электронных компонентов. Кроме того, вы можете выбрать одно из четырех уровней тестового напряжения (0,1 В, 0,3 В, 0,6 В или 1,0 В), чтобы повысить стабильность и точность измерений в зависимости от характеристик тестируемого компонента.

Интеллектуальные функции для ускорения диагностики

Устройство оснащено режимом сканирования полного диапазона от 100 Гц до 100 кГц, что позволяет быстро анализировать частотную характеристику компонента с одного измерения. Тестер также предлагает интеллектуальную функцию сортировки компонентов в зависимости от заданных номинальных значений и допусков, автоматически классифицируя их как соответствующие или несоответствующие требованиям во время тестирования массового производства. Дополнительным преимуществом является одновременное отображение эквивалентных значений в последовательных и параллельных конфигурациях, что помогает минимизировать влияние паразитных параметров и увеличивает точность результатов. Практичные функции HOLD, Max и Min позволяют удобно фиксировать и анализировать результаты измерений. Устройство также позволяет одновременно отображать два параметра измерения, что облегчает анализ результатов.

Два метода измерения и простота использования

Модель LCR-ST2 сочетает в себе дизайн в виде пинцета с возможностью использования зонда Келвина. Прямые и изогнутые зондовые наконечники облегчают захват мелких поверхностных компонентов, в то время как зажим Келвина позволяет выполнять точные четырехпроводные измерения более крупных и через отверстия компонентов. Удобство пользователя повышается благодаря 1,47-дюймовому HD цветному дисплею с функцией автоповорота, которая настраивает ориентацию в зависимости от того, как держится устройство, обеспечивая комфортную работу как для правшей, так и для левшей. Магнитное крепление облегчает хранение тестера и всегда держит его под рукой.

Мобильный, готовый к использованию дизайн

Легкий корпус в виде пинцета делает тестер идеальным для использования в лаборатории, в сервисном обслуживании и в полевых условиях. Встроенная литий-ионная батарея емкостью 300 мАч обеспечивает до приблизительно 3 часов непрерывной работы, а современный порт USB-C позволяет удобно заряжать устройство. Кроме того, тестер поддерживает измерения напряжения до ±30 В, что делает его подходящим как для повседневной диагностики, так и для более сложных электронных приложений.

В комплекте

• LCR тестер
• чехол для хранения
• изогнутый зонд
• короткое соединение
• кабель передачи данных
• руководство пользователя
