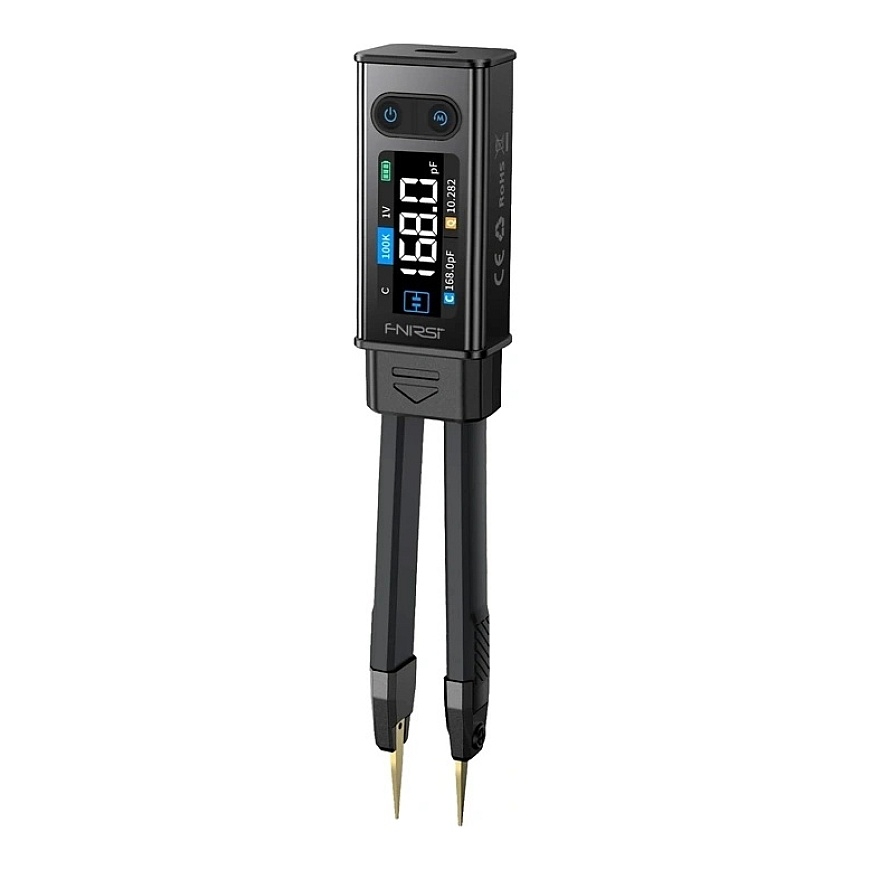

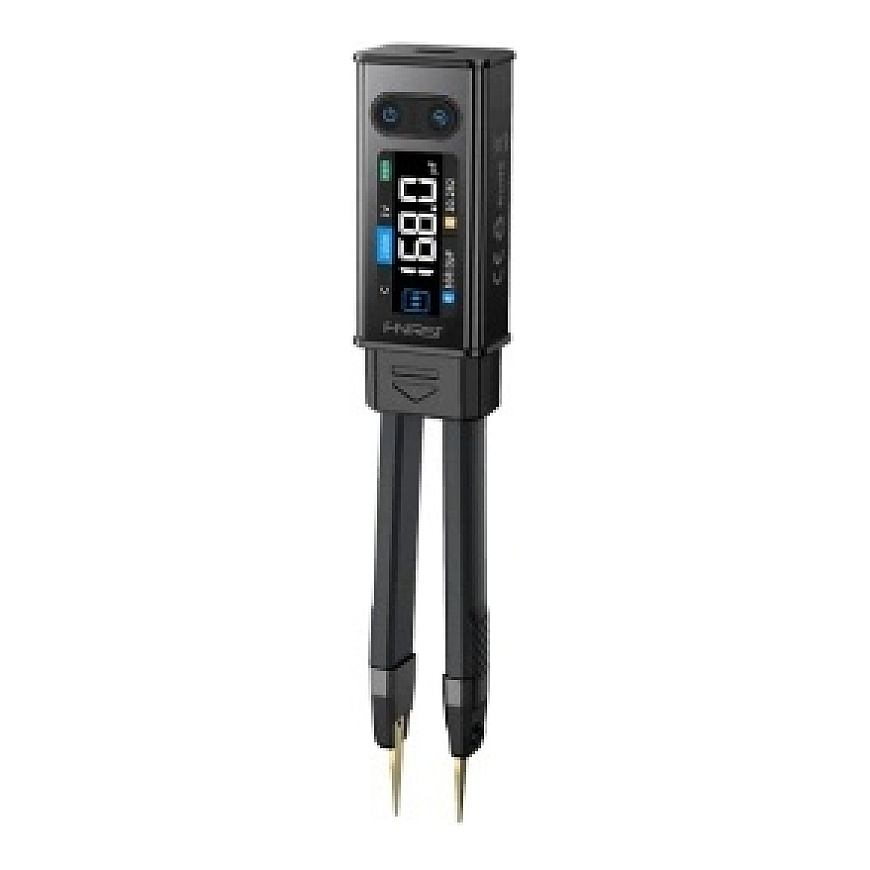

FNIRSI LCR-ST2 LCR testeris

Dirbant su elektroniniais komponentais reikalingas įrankis, kuris sujungia tikslumą, greitį ir naudojimosi paprastumą. FNIRSI LCR-ST2 siūlo platų matavimo galimybių spektrą, palaiko kelias dažnių ir testavimo įtampos lygius, turi protingas analizes funkcijas ir dvi prijungimo prie tiriamų komponentų metodikas. Aiškus spalvotas ekranas su automatinio vaizdo pasukimu, kompaktiškas pinceto tipo dizainas ir įkraunama baterija, suteikianti apie 3 valandų veikimo laiką, daro šį įrenginį idealų tiek serviso stočių, tiek lauko darbams. Šis universalus testeris palengvina individualių komponentų diagnostiką ir serijinį elektroninių komponentų bandymą.

Platus matavimo diapazonas ir išsamus parametrų analizavimas

Testeris leidžia tiksliai matuoti varžą diapazone nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodus su teigiama įtampa iki 0,7 V. Be pagrindinių verčių, įrenginys taip pat rodo svarbius elektros parametrus, tokius kaip D, Q, Z, X, θ ir ESR, leisdamas išsamiai analizuoti tiriamų komponentų savybes. Automatinis rezistorių, kondensatorių ir induktorių atpažinimas dar labiau paspartina procesą, pašalindamas poreikį rankiniu būdu pasirinkti matavimo tipą.

Lankstūs nustatymai įvairioms taikymo sritims

FNIRSI LCR-ST2 leidžia prisitaikyti matymo sąlygas prie tiriamo komponento tipo. Yra penki bandymo dažniai (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), leidžiantys profesionaliai analizuoti daugelį elektroninių komponentų tipų. Be to, galite pasirinkti vieną iš keturių RMS bandymo įtampos lygių (0,1 V, 0,3 V, 0,6 V arba 1,0 V) tam, kad padidintumėte matavimo stabilumą ir tikslumą, atsižvelgiant į tiriamo komponento ypatybes.

Išmaniosios funkcijos, kad pagreitintų diagnostiką

Įrenginys turi viso juostos nuskaitymo režimą, kuris apima diapazoną nuo 100 Hz iki 100 kHz, leidžiantį greitai analizuoti komponento dažnio atsaką vieno matavimo metu. Testerį taip pat įrengta išmanaus funkcija, kuri klasifikuoja komponentus pagal nurodytas nominalias vertes ir tolerancijas, automatiškai klasifikuodama juos kaip atitinkančius ar neatitinkančius reikalavimų masinės gamybos bandymuose. Papildomas privalumas yra tuo pat metu rodomos ekvivalentinės vertės serijinėse ir paralelinėse konfigūracijose, kurios mažina parazinių parametrų poveikį ir didina rezultatų tikslumą. Praktinės HOLD, Max ir Min funkcijos leidžia patogiai užfiksuoti ir analizuoti matavimo rezultatus. Įrenginys taip pat leidžia tuo pačiu metu rodyti du matavimo parametrus, kas palengvina rezultatų analizę.

Dvi matavimo metodikos ir paprastas naudojimas

LCR-ST2 modelis sujungia pinceto dizainą su kelvinu protu. Tiesios ir kreivos zondo galvutės palengvina mažų paviršiaus komponentų suėmimą, o Kelvin klipas leidžia atlikti tikslius keturių laidų matavimus didesniems komponentams ir perkeltiems komponentams. Naudotojo komfortą pagerina 1,47 colio HD spalvotas ekranas su automatiškai pasukamu funkcija, kuri pritaiko orientaciją pagal tai, kaip laikomas įrenginys, užtikrinant patogų naudojimą tiek dešiniarankiams, tiek kairiarankiams vartotojams. Magnetinė laikiklis palengvina testerio saugojimą ir laikymą visada po ranka.

Mobilus, paruoštas naudoti dizainas

Lengvas pinceto tipo korpusas daro testerį idealų naudoti laboratorijose, servisuose ir lauke. Integruota 300 mAh ličio baterija suteikia iki maždaug 3 valandų nuolatinio veikimo laiko, o modernus USB-C prievadas leidžia patogiai įkrauti įrenginį. Be to, testeris palaiko įtampos matavimus iki ±30 V, todėl jis tinka tiek kasdieninei diagnostikai, tiek sudėtingesnėms elektroninėms taikymams.

Į komplektą įeina

• LCR testeris
• saugojimo dėklas
• kreivasis zondas
• jungiamos plokštelės
• duomenų kabelis
• vartotojo vadovas
