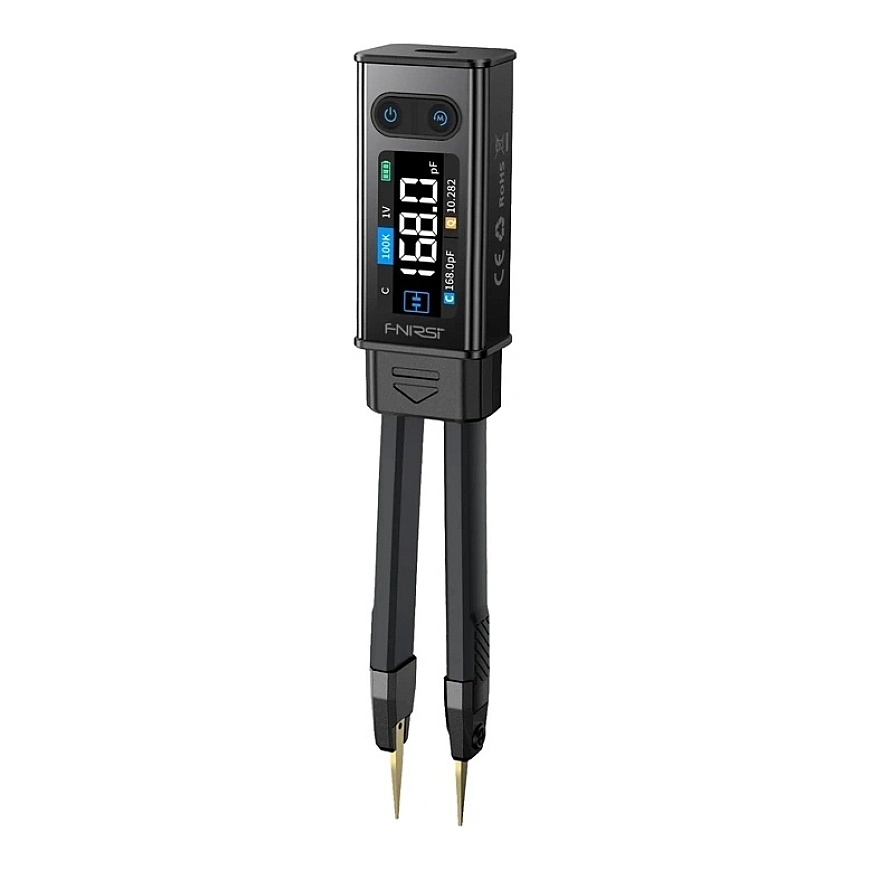

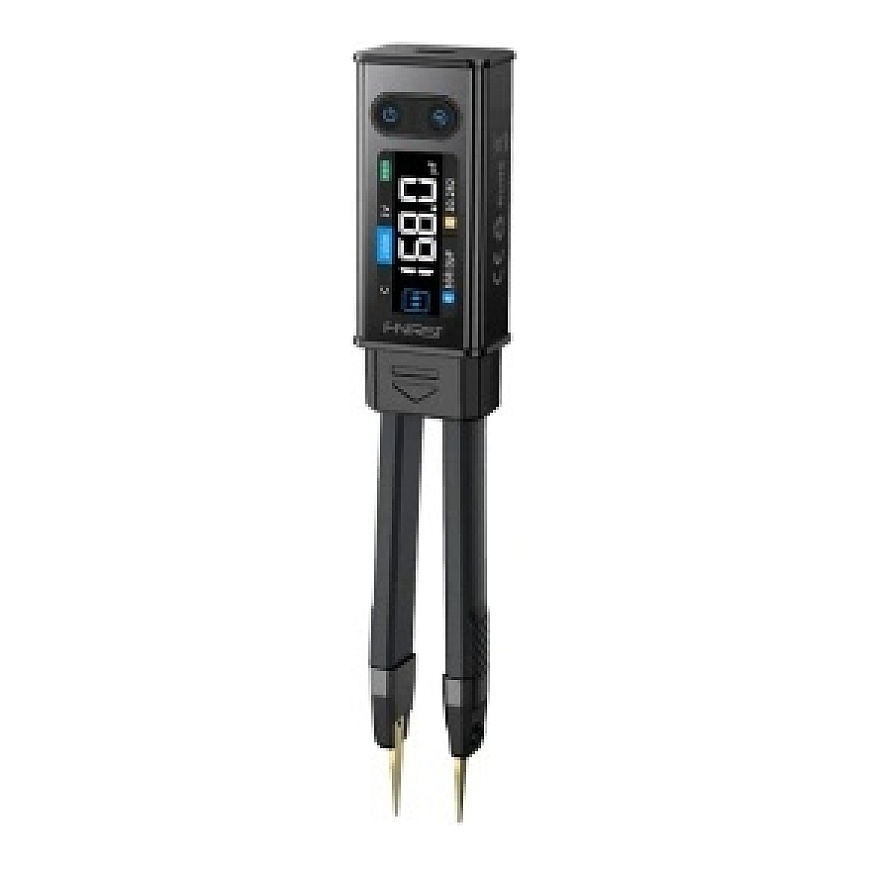

LCR-testaaja FNIRSI LCR-ST2

All about the product

FNIRSI LCR-ST2 LCR-testeri

Työskentely elektroniikkakomponenttien kanssa vaatii työkalun, joka yhdistää tarkkuuden, nopeuden ja helppokäyttöisyyden. FNIRSI LCR-ST2 tarjoaa laajan valikoiman mittausominaisuuksia, tukea useille taajuuksille ja testijännitetasoille, älykkäitä analyysitoimintoja ja kaksi menetelmää testattavien komponenttien liittämiseen. Kirkas värinäyttö automaattisella kuvankääntötoiminnolla, kompakti pinsettipitoinen muotoilu ja ladattava akku, joka antaa käyttöaikaa jopa noin 3 tuntia, tekevät tästä laitteesta ihanteellisen sekä huoltoasemille että kenttätyöhön. Tämä monipuolinen testi helpottaa yksittäisten komponenttien diagnosointia ja elektronisten komponenttien sarjatestausta.

Laaja mittausalue ja kattava parametri-analyysi

Testerillä voidaan tehdä tarkkoja mittauksia vastuksessa 10 mΩ - 10 MΩ, kapasiteetissa 1 pF - 22 mF, induktanssissa 1 μH - 10 H, jännitteessä jopa ±30 V ja diodissa etujännitteellä jopa 0,7 V. Perusarvojen lisäksi laite näyttää myös keskeiset sähköiset parametrit, kuten D, Q, Z, X, θ ja ESR, mahdollistamalla testattavan komponentin ominaisuuksien kattavan analyysin. Vastusten, kondensaattorien ja induktorien automaattinen tunnistus nopeuttaa prosessia poistamalla tarpeen valita mittaustyyppi manuaalisesti.

Joustavat asetukset erilaisiin sovelluksiin

FNIRSI LCR-ST2 mahdollistaa mittausolosuhteiden säätämisen testattavan komponentin tyypin mukaan. Saatavilla on viisi testi-taajuutta (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), jotka mahdollistavat monenlaisten elektronisten komponenttien ammattimaisen analyysin. Lisäksi voit valita neljä RMS-testijännitetasoa (0.1 V, 0.3 V, 0.6 V tai 1.0 V) mittaustarkkuuden ja vakauden parantamiseksi komponentin ominaisuuksien mukaan.

Älykkäät ominaisuudet diagnosoinnin nopeuttamiseksi

Laite on varustettu täysialueella skannaustilalla, joka kattaa 100 Hz - 100 kHz, mikä mahdollistaa komponentin taajuusvasteen nopean analyysin yhdellä mittauksella. Testeri tarjoaa myös älykkään toiminnon komponenttien lajittelemiseksi tiettyjen nimellisarvojen ja toleranssien mukaan, luokitellen ne automaattisesti vaatimusten mukaisiksi tai ei-vaatimusten mukaisiksi massatuotantotestauksessa. Lisäetuna on rinnakkais- ja sarjamuotoisten ekvivalenttiarvojen samanaikainen näyttäminen, mikä auttaa minimoimaan parasiittisten parametrien vaikutuksen ja lisäämittausten tarkkuutta. Käytännölliset HOLD-, Max- ja Min-toiminnot mahdollistavat mittaustulosten mukautuvan tallentamisen ja analysoinnin. Laite mahdollistaa myös kahden mittausparametrin samanaikaisen näyttämisen, mikä helpottaa tulosten analysointia.

Kaksi mittausmenetelmää ja helppokäyttöisyys

LCR-ST2-malli yhdistää pinsettimuotoilun Kelvin-proben käyttömahdollisuuteen. Suorat ja kaarevat mittapään kärjet helpottavat pienten pintaliitoskomponenttien käsittelyä, kun taas Kelvin-puristin mahdollistaa tarkat nelilankamittaukset suuremmille ja läpi puhaltaville komponenteille. Käyttäjän mukavuutta parantaa 1,47 tuuman HD-värinäyttö, jossa on automaattisesti kääntyvä ominaisuus, joka säätää suuntaa laitteen pidon mukaan, varmistaen miellyttävän käytön sekä oikea- että vasenkätisille käyttäjille. Magneettinen kiinnitys helpottaa testerin säilyttämistä ja pitää sen helposti saatavilla kaikissa olosuhteissa.

Mobiili, valmiina käyttöön -muotoilu

Kevyt, pinsettityylinen kotelo tekee testeristä ihanteellisen käytettäväksi labrassa, huollossa ja kentällä. Sisäänrakennettu 300 mAh litiumakku tarjoaa jopa noin 3 tuntia jatkuvaa käyttöä, ja moderni USB-C-portti mahdollistaa laitteen kätevän lataamisen. Lisäksi testi tukee jännitemittauksia jopa ±30 V, mikä tekee siitä sopivan sekä päivittäisiin diagnosointeihin että vaativampiin elektronisiin sovelluksiin.

Sisältää

• LCR-testeri
• suojauskotelo
• kaareva mittapää
• lyhyt liitinlevy
• tiedonsiirtokaapeli
• käyttöohje
