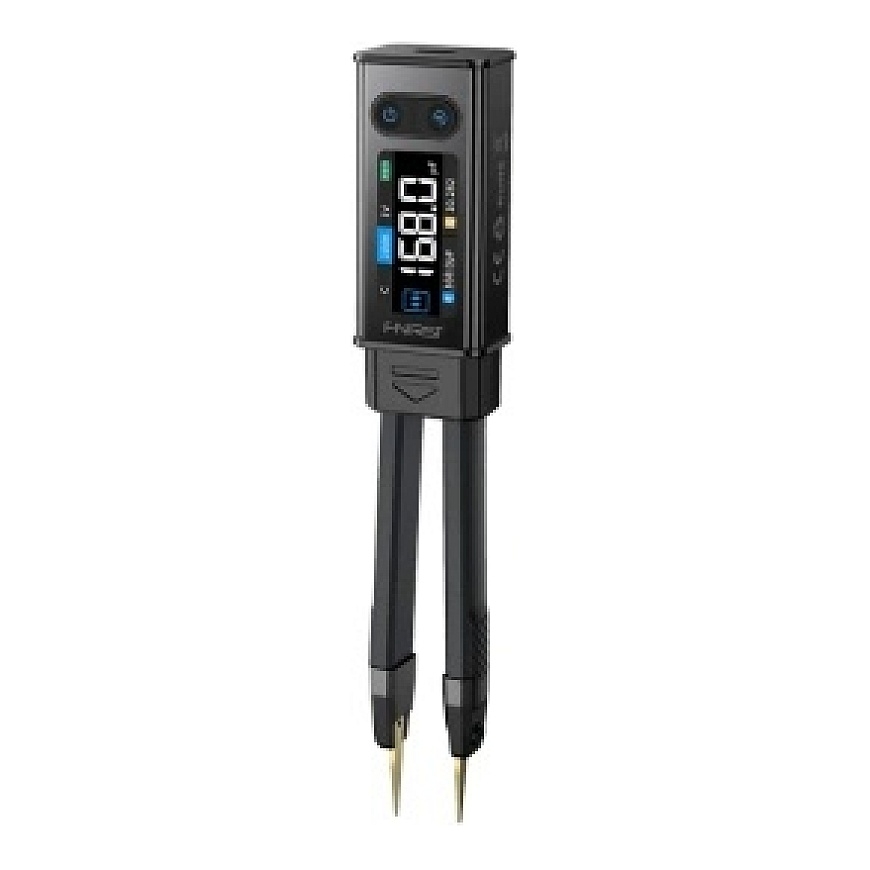

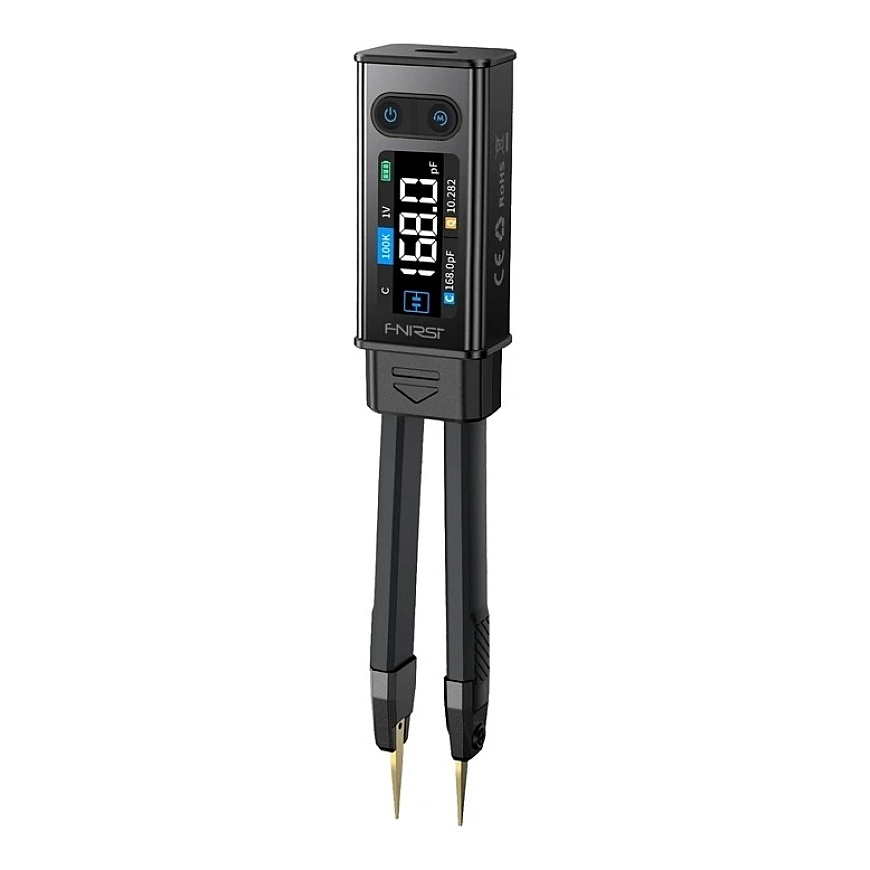

FNIRSI LCR-ST2 LCR Tester

Elektroonikakomponentidega töötamiseks on vajalik tööriist, mis ühendab täpsuse, kiirus ja kasutusmugavus. FNIRSI LCR-ST2 pakub laia mõõtevõimet, toetab mitmeid sagedusi ja testpinget, intelligentseid analüüsifunktsioone ning kahte meetodit testitavate komponentide ühendamiseks. Selge värviekraan automaatse pildi pööramise funktsiooniga, kompaktne pintsettidesain ja taaslaetav aku, mis tagab kuni umbes 3 tundi tööaega, teevad selle seadme ideaalseks nii teeninduspunktide kui ka välitööde jaoks. See mitmekülgne tester võimaldab individuaalsete komponentide diagnoosimist ja elektrooniliste komponentide partiitestimist.

Laiaulatuslik mõõtevahemik ja põhjalik parameetrianalüüs

Tester võimaldab täpseid mõõtmisi takistuses vahemikus 10 mΩ kuni 10 MΩ, mahtuvuses 1 pF kuni 22 mF, induktansis 1 μH kuni 10 H, pinges kuni ±30 V ning dioodide ettepinges kuni 0,7 V. Lisaks põhiandmetele kuvab seade ka olulisi elektrilisi parameetreid nagu D, Q, Z, X, θ ja ESR, võimaldades põhjalikku analüüsi testitava komponendi omadustest. Takistite, kondensaatorite ja induktorite automaatne tuvastamine kiirendab protsessi, elimineerides vajaduse mõõtetyype käsitsi valida.

Paindlikud seadistused erinevate rakenduste jaoks

FNIRSI LCR-ST2 võimaldab kohandada mõõtmisolusid vastavalt testitava komponendi tüübile. Viit testisagedust (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz) on saadaval, võimaldades professionaalset analüüsi mitmesuguste elektroonikakomponentide jaoks. Lisaks saate valida ühe neljast RMS testpingetasemest (0,1 V, 0,3 V, 0,6 V või 1,0 V), et suurendada mõõtmise stabiilsust ja täpsust olenevalt testitava komponendi omadustest.

Intelligentne funktsionaalsus diagnostika kiirusel

Seade on varustatud täislaine skaneerimisrežiimiga vahemikus 100 Hz kuni 100 kHz, mis võimaldab kiiret analüüsi komponendi sagedusvastuse kohta ühe mõõtmisega. Tester pakub ka intelligentset funktsiooni komponentide sorteerimiseks vastavalt määratud nimiväärtustele ja tolerantsidele, jaotades need automaatselt vastavaks või mittevastavaks nõuetele massitootmise testimise käigus. Lisaväärtusena kuvab seade samaaegselt ekvivalentväärtusi seeria- ja paralleelkonstruktsioonides, aidates minimiseerida parasiitsete parameetrite mõju ja suurendada tulemuste täpsust. Praktilised HOLD, Max ja Min funktsioonid võimaldavad mugavalt salvestada ja analüüsida mõõtmisandmeid. Seade võimaldab ka kaht mõõteparameetrit samaaegselt kuvada, mis hõlbustab tulemuste analüüsi.

Kaks mõõtmismeetodit ja kasutusmugavus

LCR-ST2 mudel ühendab pintsetidiisaini Kelvin-proobi kasutamise võimalusega. Otse- ja kaardusproovide tipud muudavad väikeste pindmontaaži komponentide haaramise lihtsaks, samas kui Kelvin-klemme võimaldab suuremate komponentide ja aukude kaudu komponentide täpset neljataktilist mõõtmist. Kasutaja mugavust tõstab 1,47-tolline HD värviekraan automaatpööramise funktsiooniga, mis kohandab orientatsiooni vastavalt seadme hoidmise viisile, tagades mugava töö nii parema kui ka vasaku käe kasutajatele. Magnetkinnitus muudab testihoidmise lihtsaks ja aitab seda alati käeulatuses hoida.

Mobiilne, kasutamiseks valmis disain

Kerge, pintsetide stiilis korpus muudab testi ideaalseks kasutamiseks laboris, teeninduses ja välitöödel. Integreeritud 300 mAh liitiumaku tagab kuni umbes 3 tundi pidevat tööd, ja kaasaegne USB-C port võimaldab seadme mugavat laadimist. Lisaks toetab tester pingemõõtmisi kuni ±30 V, mistõttu on see sobiv nii igapäevasteks diagnostikaks kui ka keerukamate elektrooniliste rakenduste jaoks.

Kohal

• LCR tester
• hoiukarp
• kaardusproov
• lühisplaat
• andmejuhe
• kasutusjuhend
