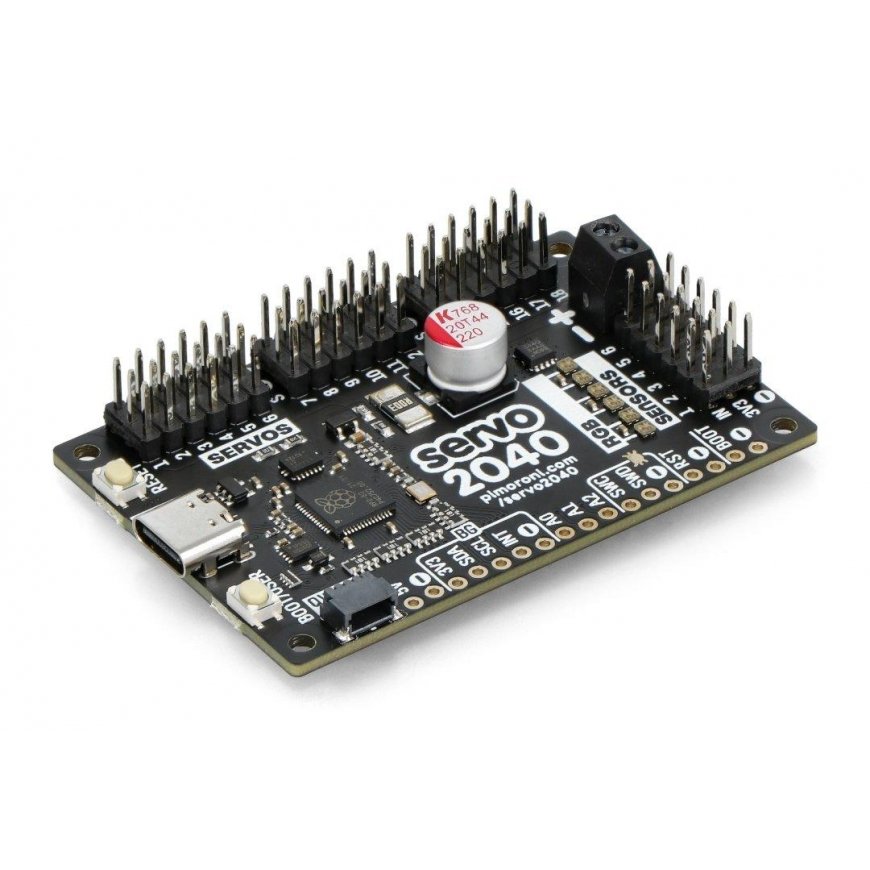

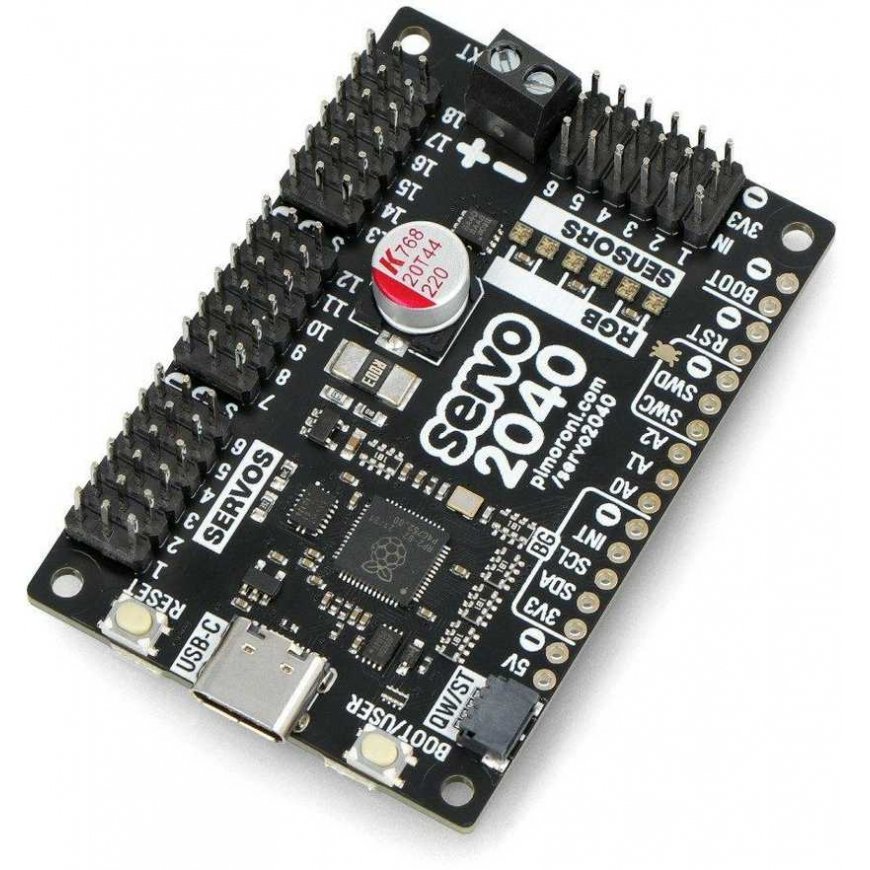

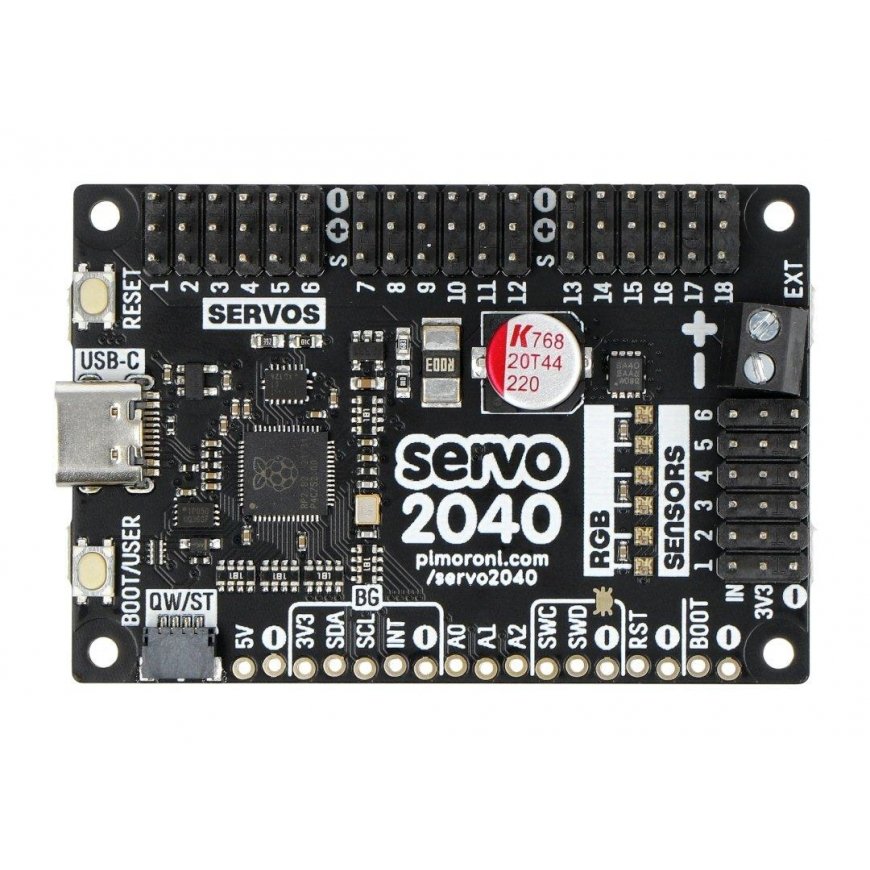

Серво 2040 - 18-канальный сервоконтроллер - Pimoroni PIM613

Все о продукте

Servo 2040 является сервоконтроллером, производимым компанией PiMoroni. Он имеет 18 каналов, позволяющих одновременно управлять до 18 сервоприводов. Кроме того, он также поддерживает сервоприводы, работающие в диапазоне более высокого напряжения (до 11 В). Servo 2040 оснащен 2 МБ QSPI Flash памяти, поддерживающей XiP, USB Type-C разъемом для программирования и питания, 6 адресуемыми RGB / Neopixel светодиодами и даже 6 дополнительными 3-контактными разъемами для подключения аналоговых датчиков.

Основные характеристики:

• Основан на системе Raspberry Pi RP2040
• Оснащен 2 МБ QSPI Flash памяти, поддерживающей XiP
• Имеет 3-контактные выходы, описанные с 1 по 18, для удобного подключения до 18 различных сервоприводов

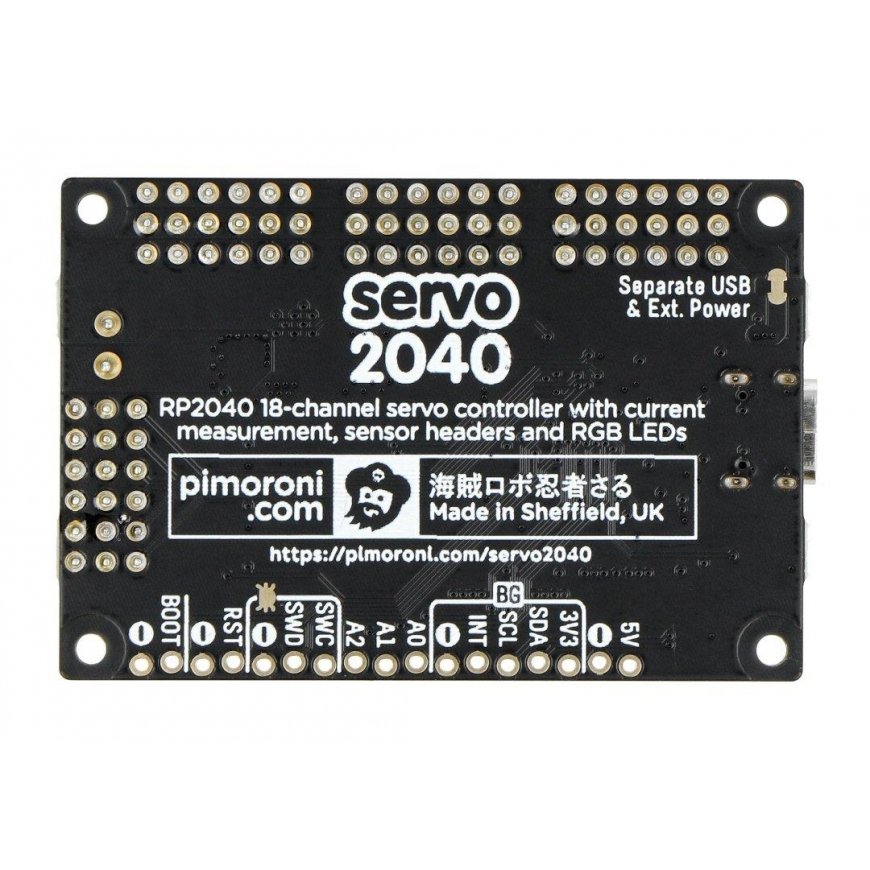

• Поддерживает сервоприводы с более высоким напряжением до 11 В – если вы хотите управлять сервоприводами, напряжение которых выше 5 В, вам нужно отрезать перемычку питания Separate USB and Ext. Power (находится на задней панели платы), чтобы не повредить RP2040 избыточным напряжением. Если вы отрежете перемычку, вам потребуется отдельное питание для логики платы (через USB или 5 В)
• Оснащен 6 адресуемыми RGB / Neopixel светодиодами
• В нем есть даже 6 дополнительных 3-контактных разъемов для подключения аналоговых датчиков
• Кнопка сброса и кнопка BOOT (кнопка BOOT также может использоваться как пользовательская кнопка)
• USB Type-C разъем для программирования и питания (макс. 3 А)
• Винтовые клеммы для внешнего источника питания (защищены от обратной полярности) - максимальный постоянный ток составляет 10 А
• Полностью собран и не требует пайки

• Тип модуля: сервоконтроллер
• Количество каналов: 18
• Интегрированный чип: Raspberry Pi RP2040 (Dual Arm Cortex M0 + тактовая частота до 133 МГц с 264 КБ SRAM памяти)
• QSPI Flash память: 2MB (поддерживает XiP)
• Размеры: 62 x 42 x 12 мм
• Отверстия для крепления: M2.5
