Servo 2040 - 18 kanavan servo-ohjain - Pimoroni PIM613

All about the product

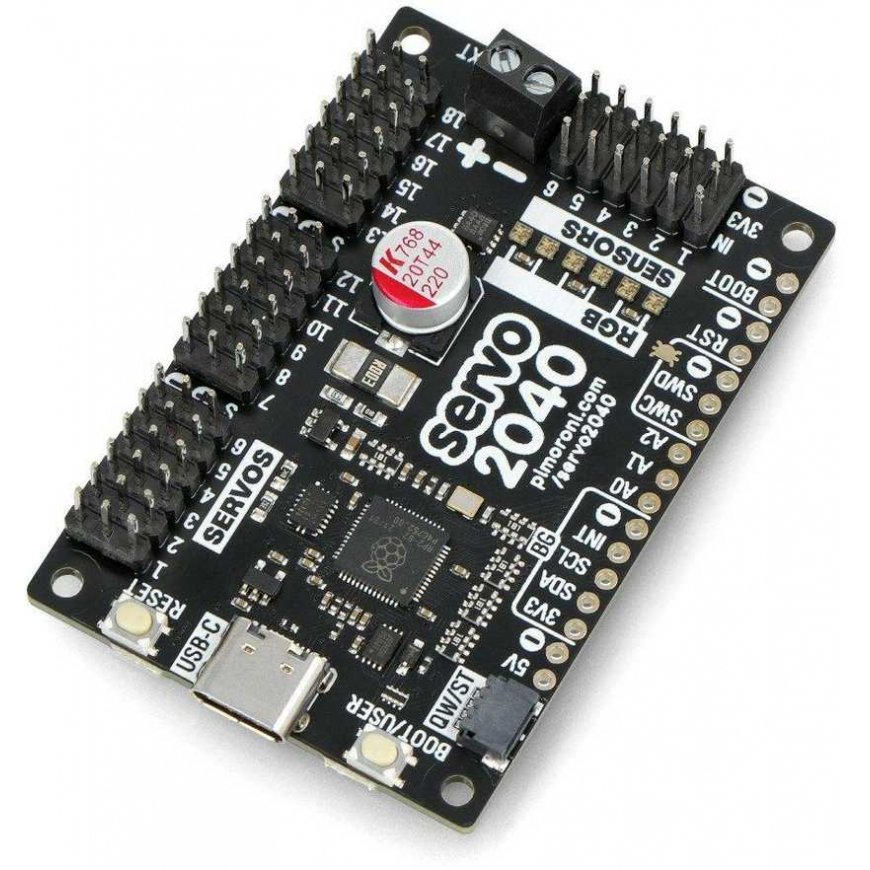

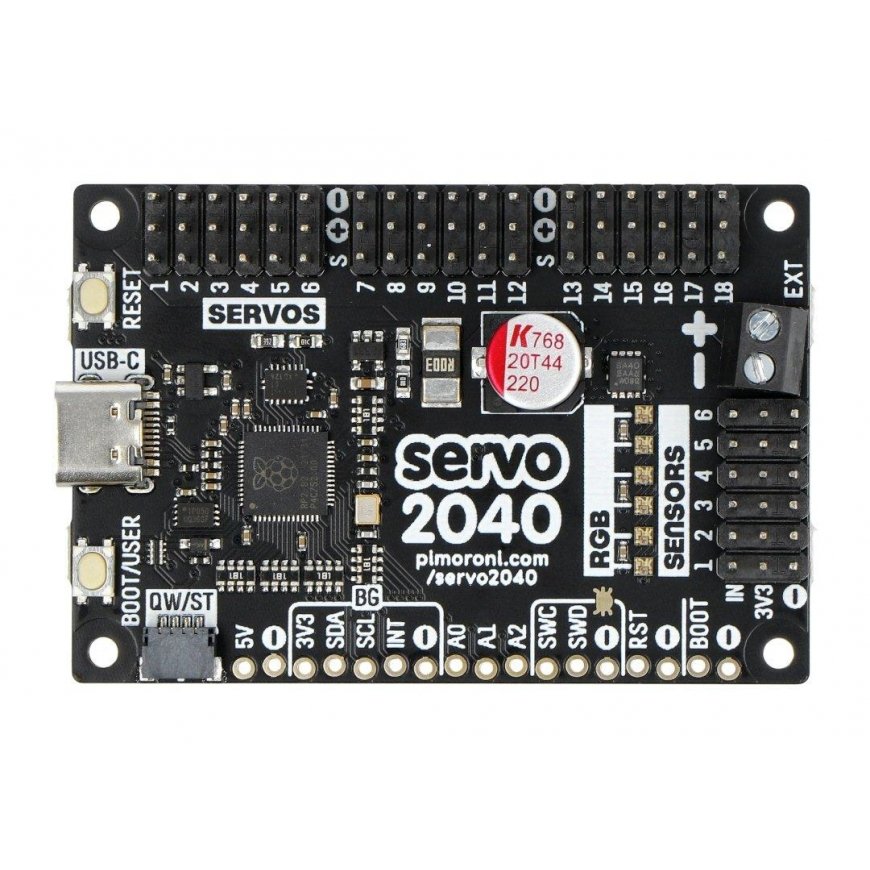

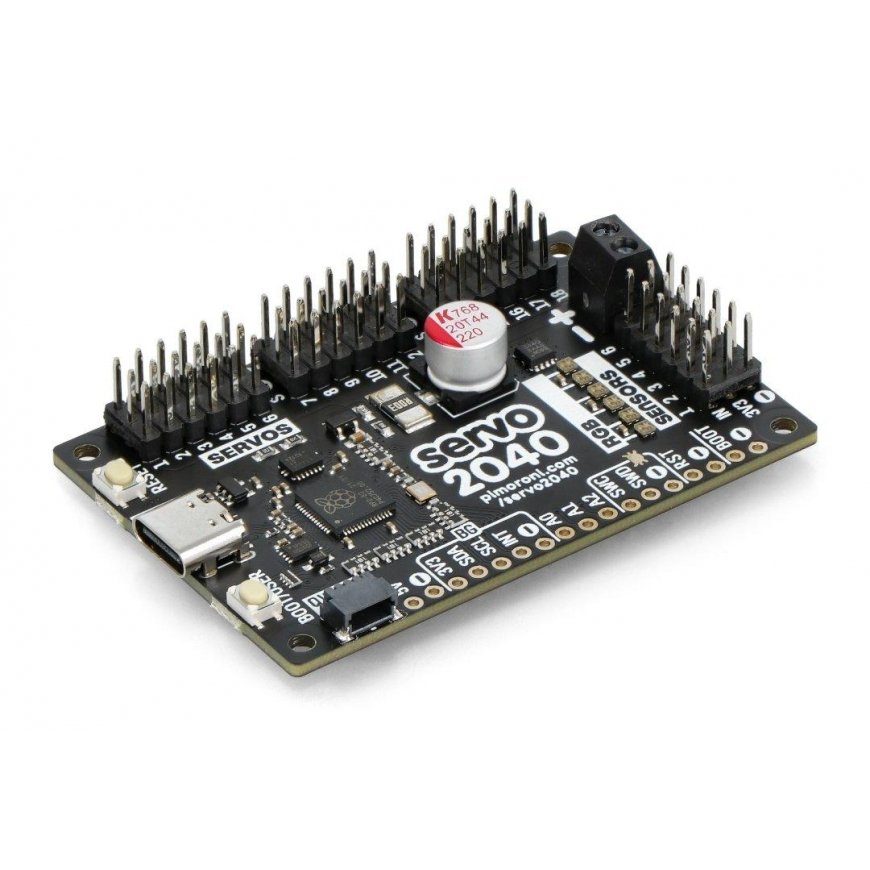

Servo 2040 on servohallintalaite, jota valmistaa PiMoroni. Siinä on 18 kanavaa, jotka mahdollistavat jopa 18 servon hallinnan samanaikaisesti. Lisäksi se tukee myös korkeampijännitteisiä servoja (jopa 11 V). Servo 2040 on varustettu 2 MB QSPI Flash-muistilla, joka tukee XiP:ä, USB Type C -liitännällä ohjelmointia ja virransyöttöä varten, 6 osoitettavalla RGB / Neopixel LED:llä ja jopa 6 lisäkolmiosaisella liittimellä analogisten antureiden liittämistä varten.

Pääominaisuudet:

• Perustuu Raspberry Pi RP2040 -järjestelmään
• Varustettu 2 MB QSPI Flash-muistilla, joka tukee XiP:ä
• Siinä on 3-napaisia lähtöjä, jotka on numeroitu 1:stä 18:aan, jotta voit liittää jopa 18 erilaista servoa

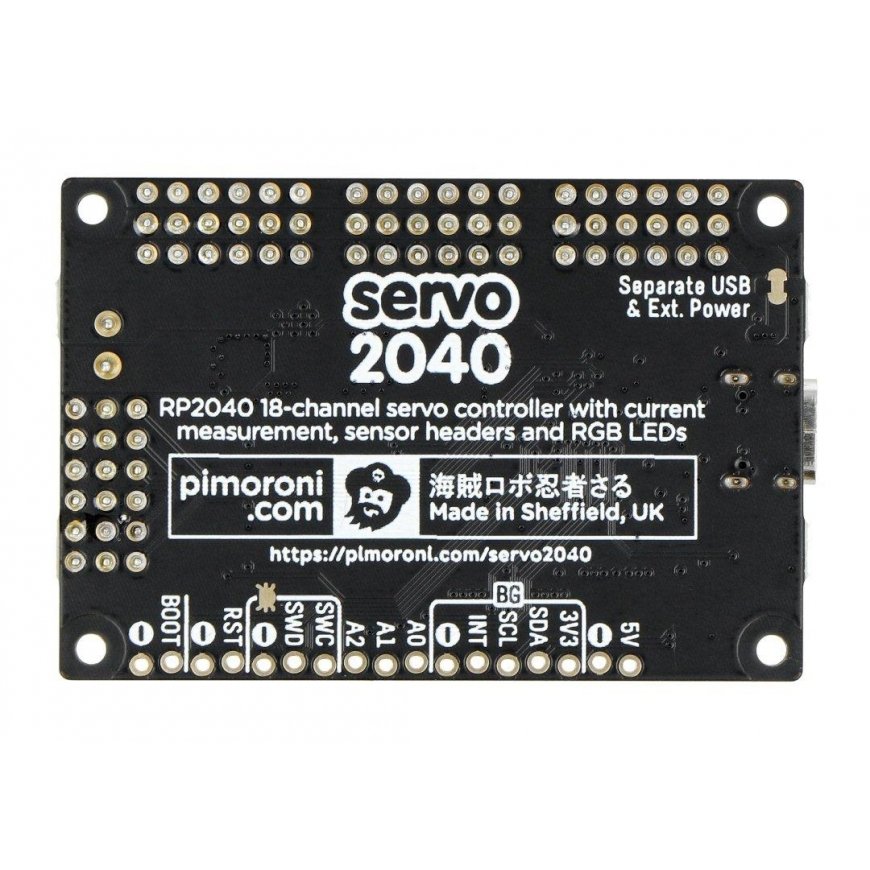

• Tukee korkeampijännitteisiä servoja jopa 11 V – jos haluat hallita servoa, jonka jännite on yli 5 V, sinun on katkaistava virransyöttöliitin Separate USB and Ext. Power (joka sijaitsee levyn takana), jotta et vahingoita RP2040:ää liiallisella jännitteellä. Jos katkaiset liittimen, sinun on käytettävä erillistä virransyöttöä levyn logiikalle (USB:n tai 5 V:n kautta)
• Varustettu 6 osoitettavalla RGB / Neopixel LED:llä
• Siinä on jopa 6 lisäkolmiosaisista liittimiä analogisten antureiden liittämistä varten
• Palautuspainike ja BOOT-painike (BOOT-painiketta voidaan myös käyttää käyttäjän painikkeena)
• USB Type-C -liitäntä ohjelmointia ja virransyöttöä varten (max. 3 A)
• Ruuviliittimet ulkoiselle virtalähteelle (suojattu käänteispolariteetilta) - maksimikestävä virta on 10 A
• Täysin koottu eikä vaadi juottamista

• Moduulin tyyppi: servohallintalaite
• Kanavien määrä: 18
• Integroitu siru: Raspberry Pi RP2040 (Kaksiydin Cortex M0 + kellotaajuus jopa 133 MHz ja 264 KB SRAM-muistia)
• QSPI Flash-muisti: 2MB (tukee XiP:ä)
• Koko: 62 x 42 x 12 mm
• Kiinnitysreiät: M2.5
