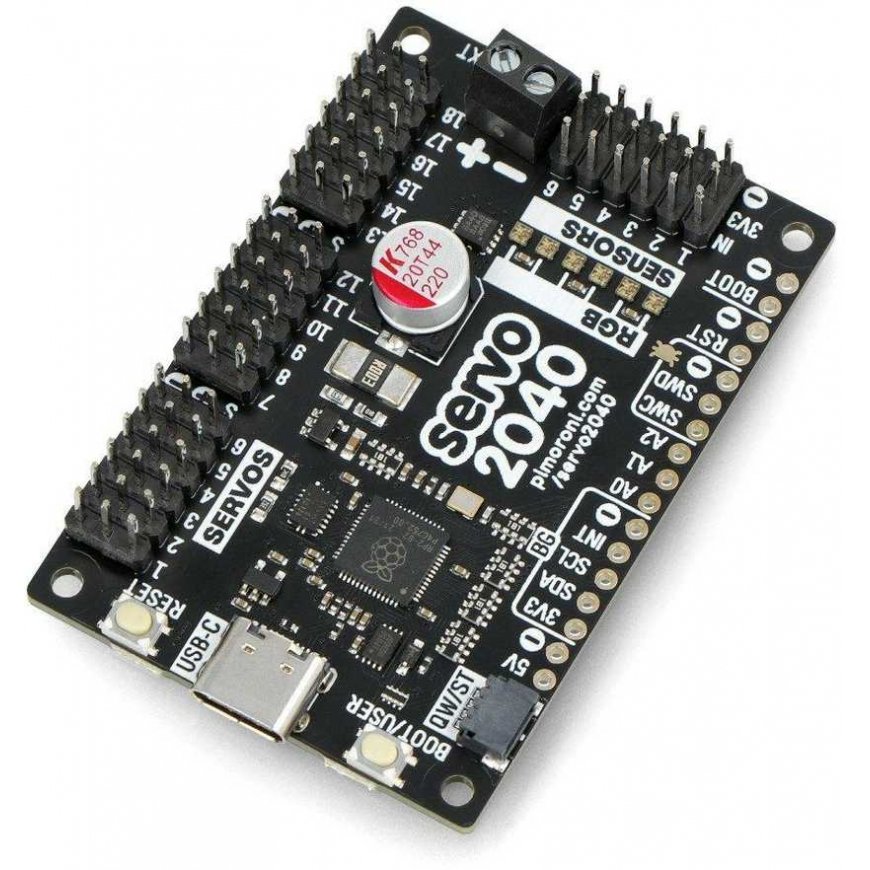

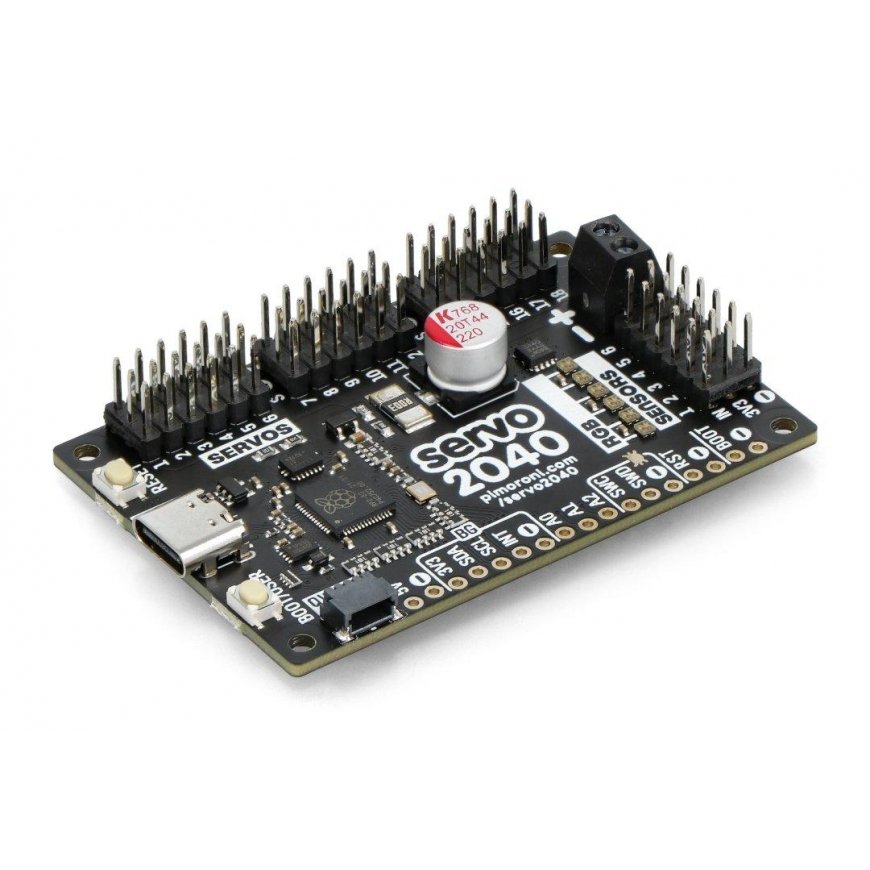

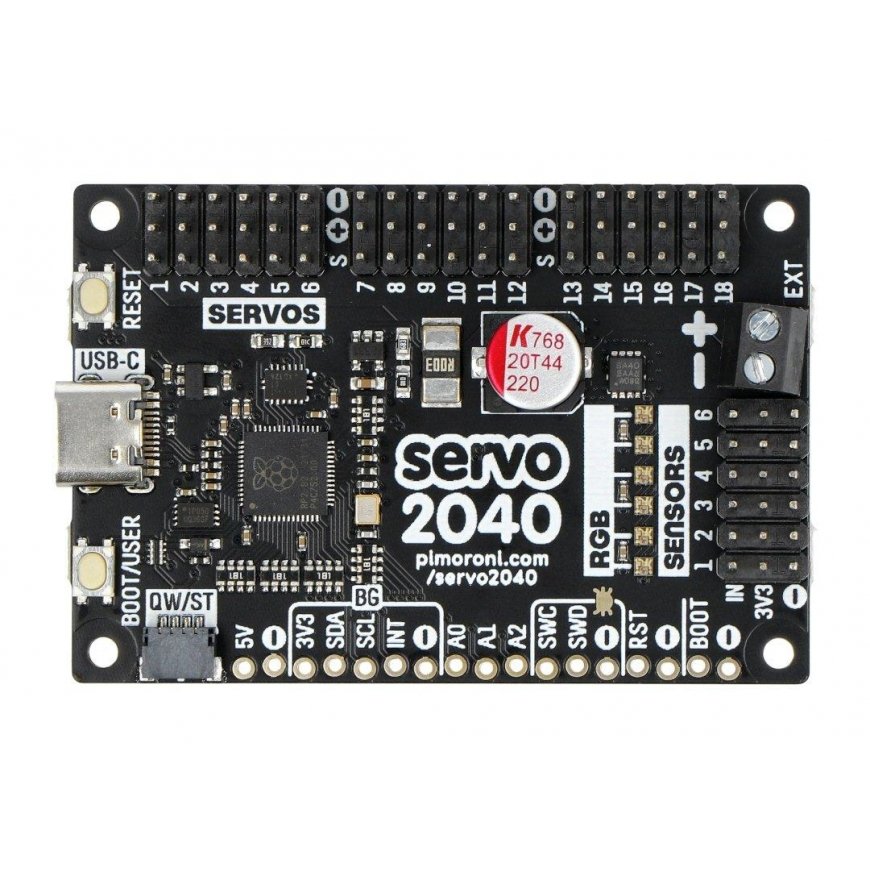

Servo 2040 - 18 kanālu servo kontrolieris - Pimoroni PIM613

Viss par produktu

Servo 2040 ir servo kontrolieris, ko ražo PiMoroni. Tam ir 18 kanāli, kas ļauj vienlaicīgi kontrolēt līdz 18 servo. Turklāt tas arī atbalsta servo, kas darbojas augstāka sprieguma diapazonā (līdz 11 V). Servo 2040 ir aprīkots ar 2 MB QSPI Flash atmiņu, kas atbalsta XiP, USB Type-C savienojumu programmēšanai un barošanai, 6 adresējamiem RGB / Neopixel gaismas diodēm un pat 6 papildus 3 kontaktu laukiem analoģisko sensoru pievienošanai.

Galvenās iezīmes:

• Balstās uz Raspberry Pi RP2040 sistēmu
• Aprīkots ar 2 MB QSPI Flash atmiņu, kas atbalsta XiP
• Tam ir 3 kontaktu izejas, kas aprakstītas no 1 līdz 18, lai ērti pievienotu līdz 18 dažādiem servo

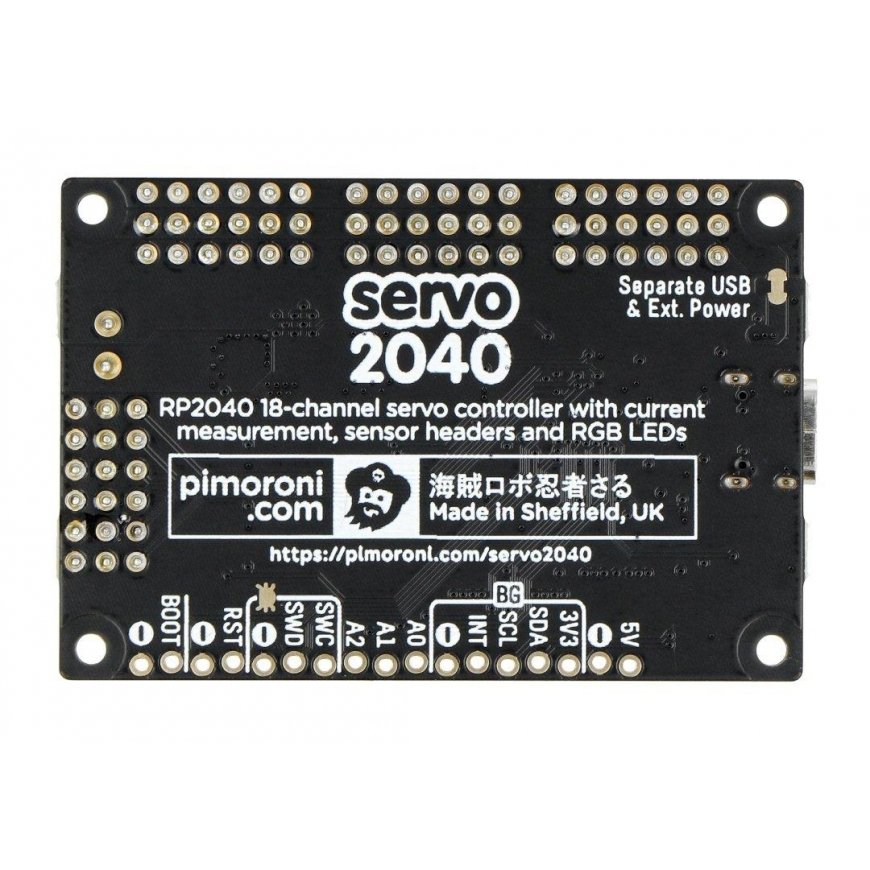

• Atbalsta augstāka sprieguma servo līdz 11 V – ja vēlaties kontrolēt servo, kuru spriegums ir augstāks par 5 V, jums ir jānogriež barošanas īssavienojums Separate USB and Ext. Power (atrodas plates aizmugurē), lai nesabojātu RP2040 no pārmērīga sprieguma. Ja nogriezīsiet īssavienojumu, jums būs nepieciešama atsevišķa barošana plates loģikai (caur USB vai 5 V)
• Aprīkots ar 6 adresējamiem RGB / Neopixel gaismas diodēm
• Tajā ir pat 6 papildu 3 kontaktu lauki, kas paredzēti analoģisko sensoru pievienošanai
• Atjaunošanas poga un BOOT poga (BOOT poga var tikt izmantota arī kā lietotāja poga)
• USB Type-C savienojums programmēšanai un barošanai (maks. 3 A)
• Skrūvju ārējā barošanas avota termināļi (aizsargāti pret apgrieztu polaritāti) - maksimālā pastāvīgā strāva ir 10 A
• Pilnībā salikts un nav nepieciešama lodēšana

• Moduļa tips: servo kontrolieris
• Kanālu skaits: 18
• Iebūvētais mikroshēma: Raspberry Pi RP2040 (Dual Arm Cortex M0 + takts frekvence līdz 133 MHz ar 264 KB SRAM atmiņu)
• QSPI Flash atmiņa: 2MB (atbalsta XiP)
• Izmēri: 62 x 42 x 12 mm
• Montāžas caurumi: M2.5
