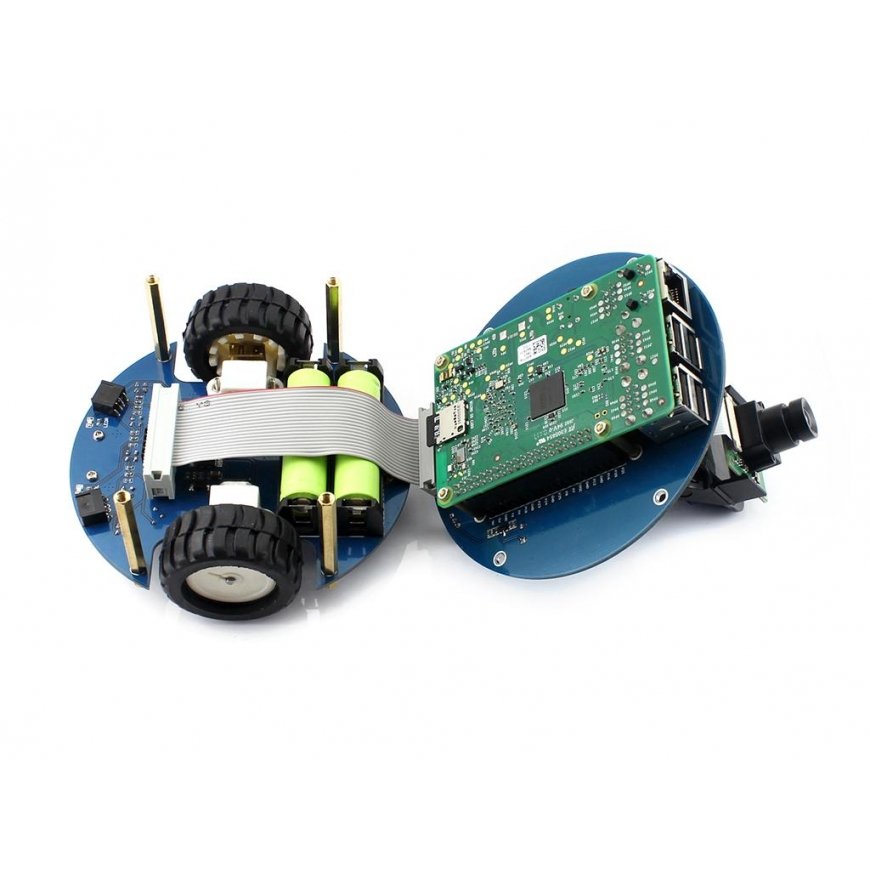

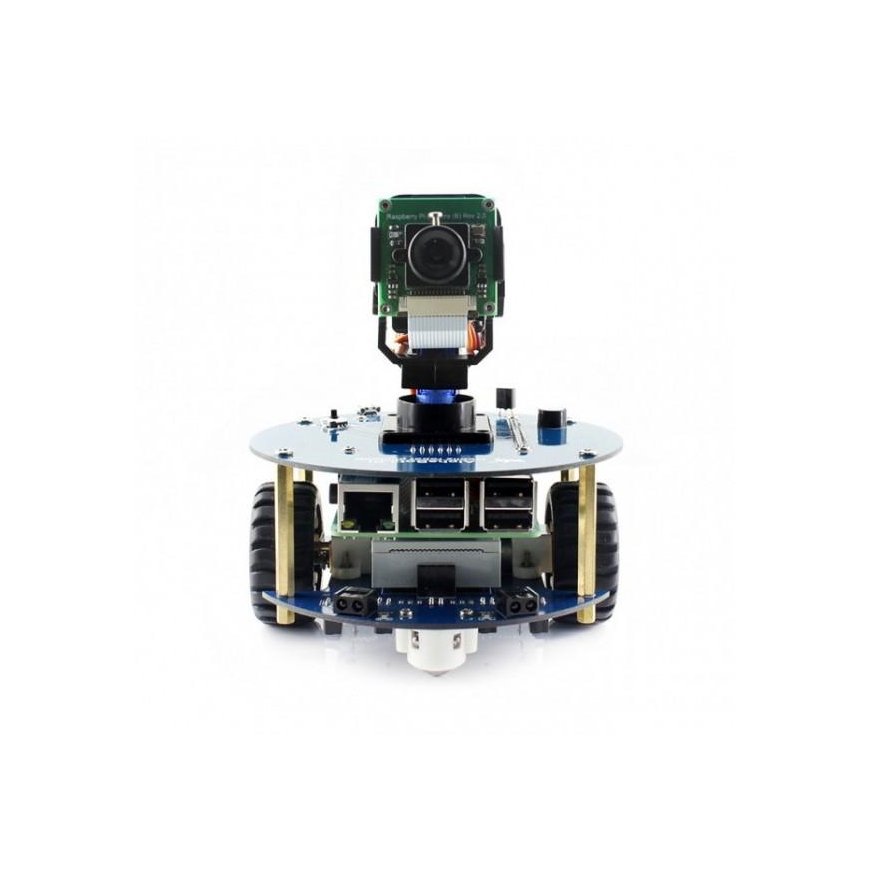

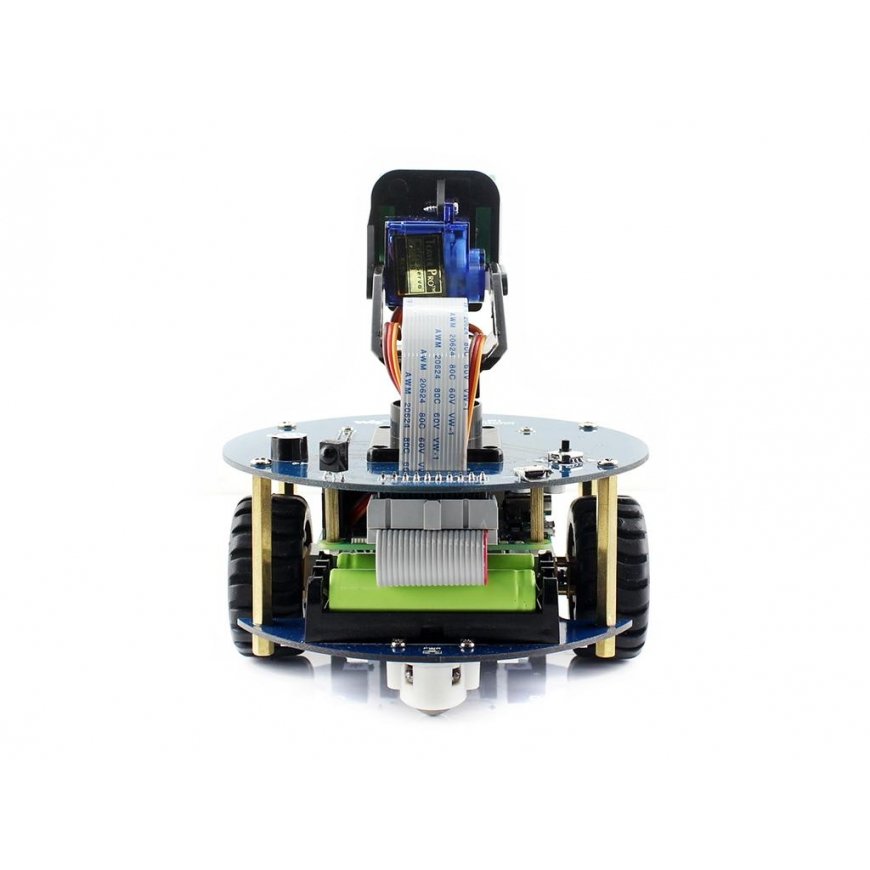

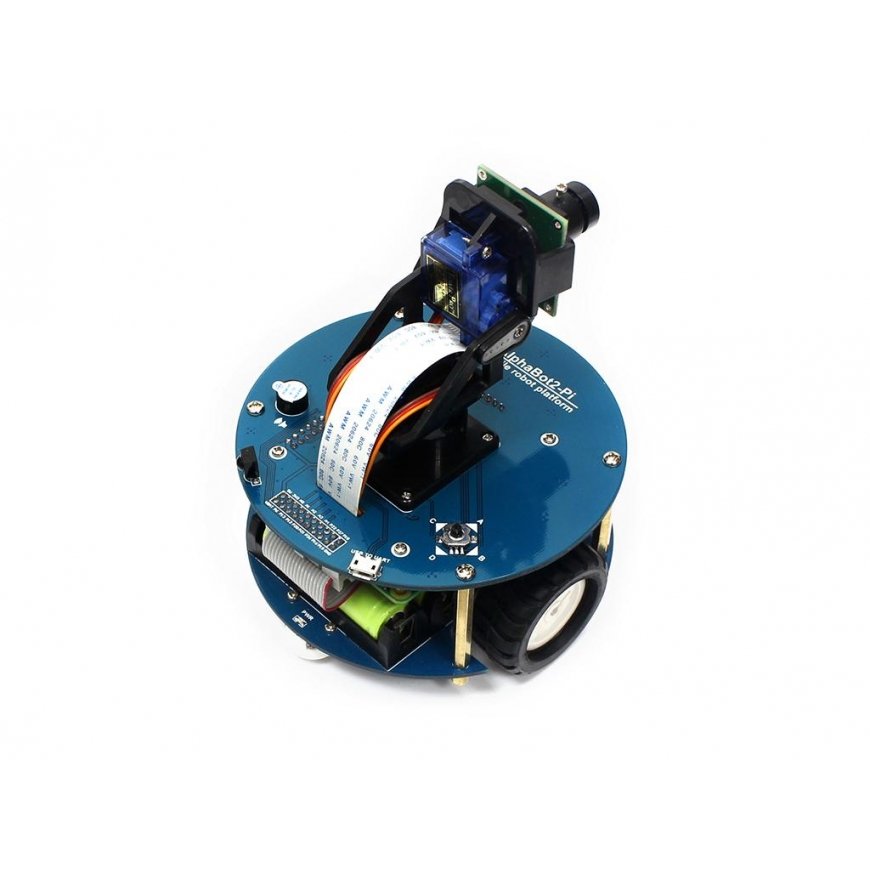

Waveshare AlphaBot2 - Pi Acce Pack - Шасси 2-колесного робота с DC моторами и камерой
3738765 AN-09096
5903351240345
Доставка 11-18 р.д.
Все о продукте
Этот комплект платформы робота «AlphaBot» включает функции отслеживания линий, избегания препятствий, измерения скорости и управления с помощью инфракрасного излучения, а также камеру. В этот комплект не входит микроконтроллер «RaspberryPi» или «Arduino», поэтому, если у вас его еще нет, мы рекомендуем приобрести отдельно.
Используя модули, входящие в комплект, вы можете быстро начать создавать функционал, такой как отслеживание линий, избегание препятствий, дистанционное управление с помощью инфракрасного излучения и видеонаблюдение через сеть. Благодаря открытым исходным кодам «RaspberryPi» и модульному дизайну «AlphaBot» вы быстро научитесь конструировать и собирать, и в конечном итоге создадите своего робота на базе «RaspberryPi».
Особенности:
• Интерфейсы «RaspberryPi»/«Arduino» работают вместе или по отдельности;
• Расширительная плата для «Arduino», поддерживающая контроллеры «Arduino»;
• Модульный дизайн, модули «plug and play», такие как отслеживание линий, избегание препятствий, измерение скорости и т.д.;
• Двигатель LM298P с защитной схемой диодов;
• Обычное напряжение LM2596 обеспечивает стабильное питание 5V для контроллера «RaspberryPi» или «Arduino»;
• Чип TLC1543 AD позволяет контроллеру «RaspberryPi» использовать аналоговые датчики.

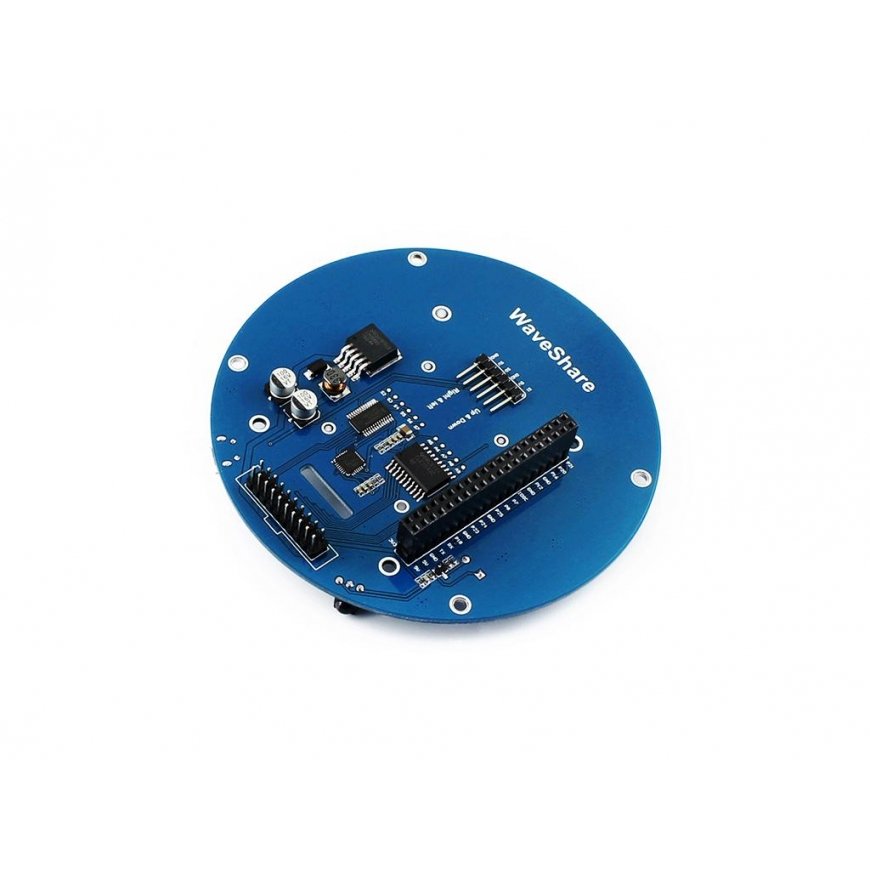

Что находится на основной плате «AlphaBot»:
• Интерфейс «RaspberryPi»: для подключения «RaspberryPi»;
• Интерфейс «Arduino»: для подключения «Arduino»;
• Интерфейс двигателя;
• Интерфейс ультразвукового модуля;
• Интерфейс сервомодуля;
• Интерфейс модуля избегания препятствий;
• Интерфейс измерения скорости;
• Держатель для батарей;
• Электрический вход (непаяный): предназначен для подключения другого внешнего источника питания;
• Расширительный разъем для «Arduino»: для подключения контроллеров «Arduino»;
• Интерфейс UART: для подключения модуля Bluetooth, удаленного управления роботом через Bluetooth;
• Интерфейс SPI: для подключения беспроводного модуля NRF24L01;
• Интерфейс модуля отслеживания линий;
• TLC1543: 10-битный чип AD, позволяющий Pi использовать аналоговые датчики;
• LM298P: двойной чип управления двигателем H-Bridge, до 2A тока;
• Выключатель питания;
• LM2596: 5V регулятор;
• Диод «Anti-reverse»;
• Индикатор питания;
• Переключатель UART: включите, чтобы активировать последовательный интерфейс между «RaspberryPi» и «Arduino»;
• ИК-приемник: дистанционное управление роботом с помощью инфракрасного излучения;
• Выбор «RaspberryPi»/«Arduino»: выберите «RaspberryPi» или «Arduino», чтобы управлять периферийными устройствами робота.
В комплекте:
• Комплект шасси «AlphaBot»:
o Основная плата;
o Колеса;
o Контроллеры.
• 1 x датчик отслеживания линий;
• 2 x модуля измерения скорости;
• 2 x модуля избегания препятствий;
• 1 x ИК пульт дистанционного управления.
