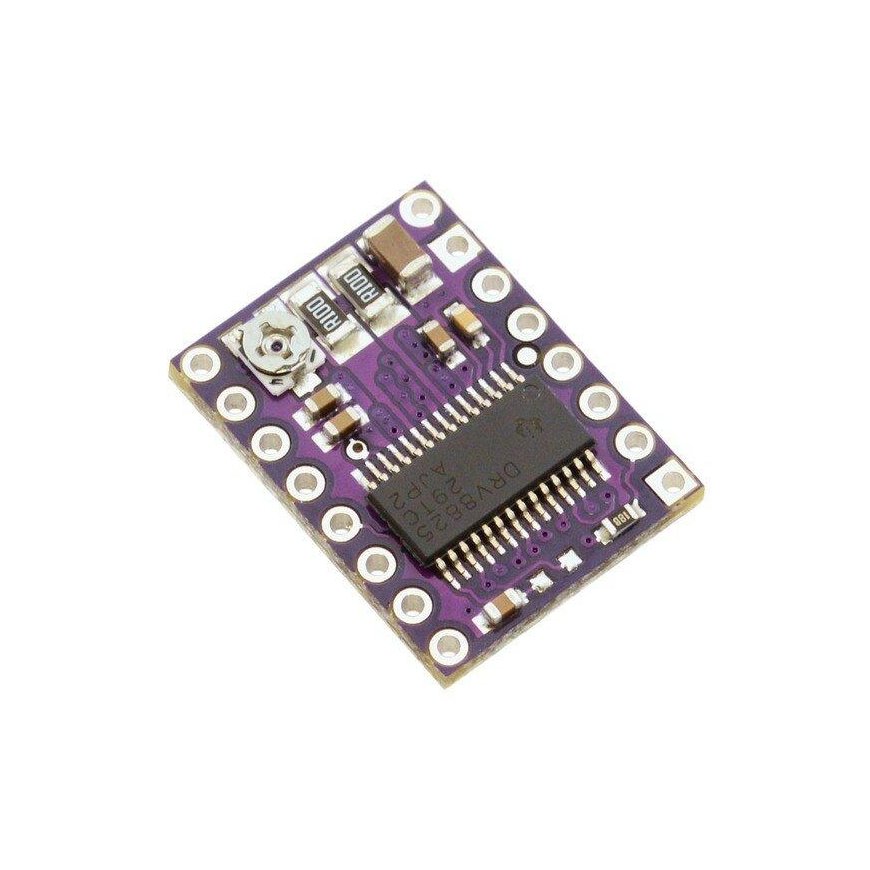

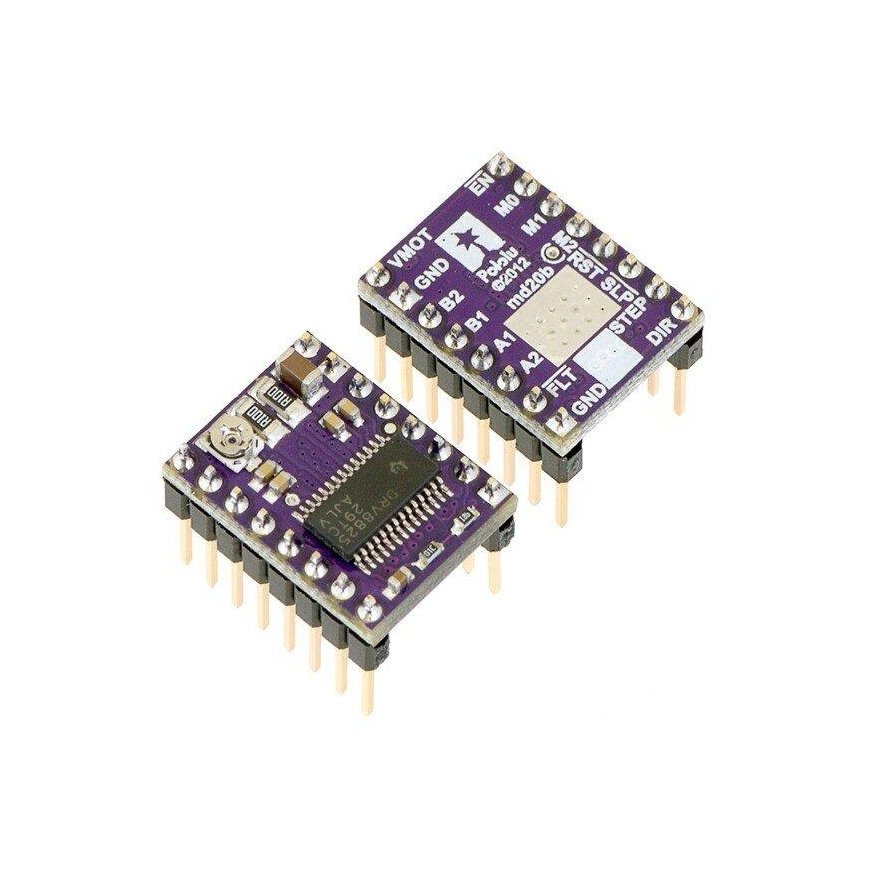

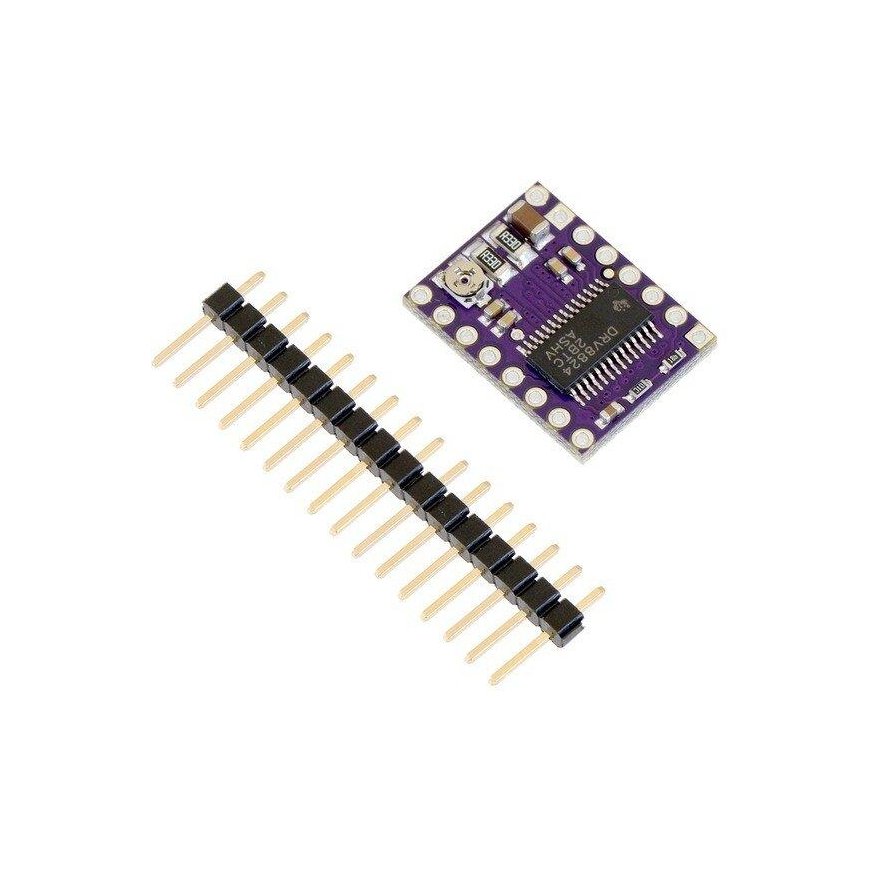

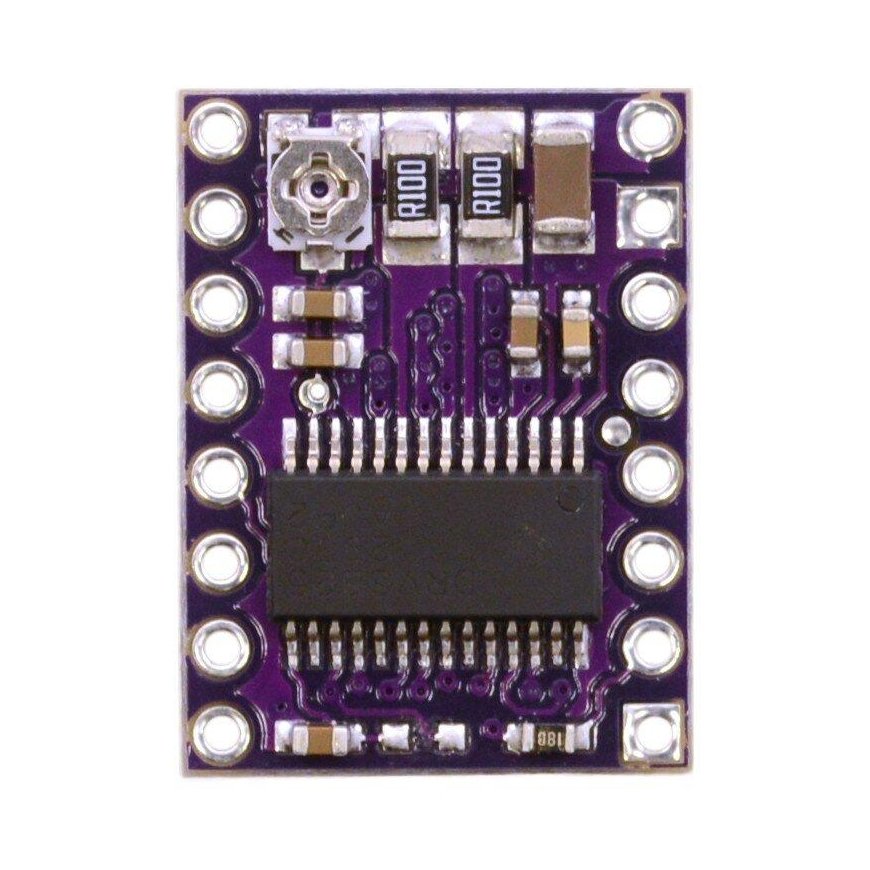

DRV8825, контроллер шагового двигателя 45V/2.2A, Pololu 2133
29.10 €
3737035 AN-01324
5903351244824
Доставка 8-15 р.д.
Вас заинтересовал этот товар?
Все о продукте
Контроллер шагового двигателя, основанный на системе DRV8825, позволяет управлять двигателем с током до 1,5 А (с охлаждением до 2,2 А) на одну катушку при питании до 45 В. Он имеет шесть режимов управления: полный шаг, 1/2, 1/4, 1/8, 1/16 и 1/32 шага.
Основные характеристики:
- Модуль имеет простой интерфейс для управления шагами и направлением
- Может работать в шести режимах: полный шаг, полушаг, 1/4 шага, 1/8 шага, 1/16 шага и 1/32 шага
- С помощью потенциометра можно управлять максимальным током двигателя, позволяющим двигателям использовать напряжение выше номинального
- Двигатели могут работать при напряжении от 8,2 В до 45 В
- Ток до 2,2 А (1,5 А без внешнего охлаждения)
- Благодаря встроенному регулятору напряжения пользователю не требуется дополнительная логическая часть для источника питания
- DRV8824 работает с системами, у которых логическое напряжение составляет 3,3 В и 5 В
- Он защищен от чрезмерного тока и температуры, а система защиты от короткого замыкания также блокирует запуск при слишком низком напряжении
- Для увеличения теплоотводящей поверхности плата изготовлена с использованием технологии четырехслойного монтажа с утолщенным медным слоем
- Открытое поле массы с нижней стороны, позволяющее припаивать элементы охлаждения

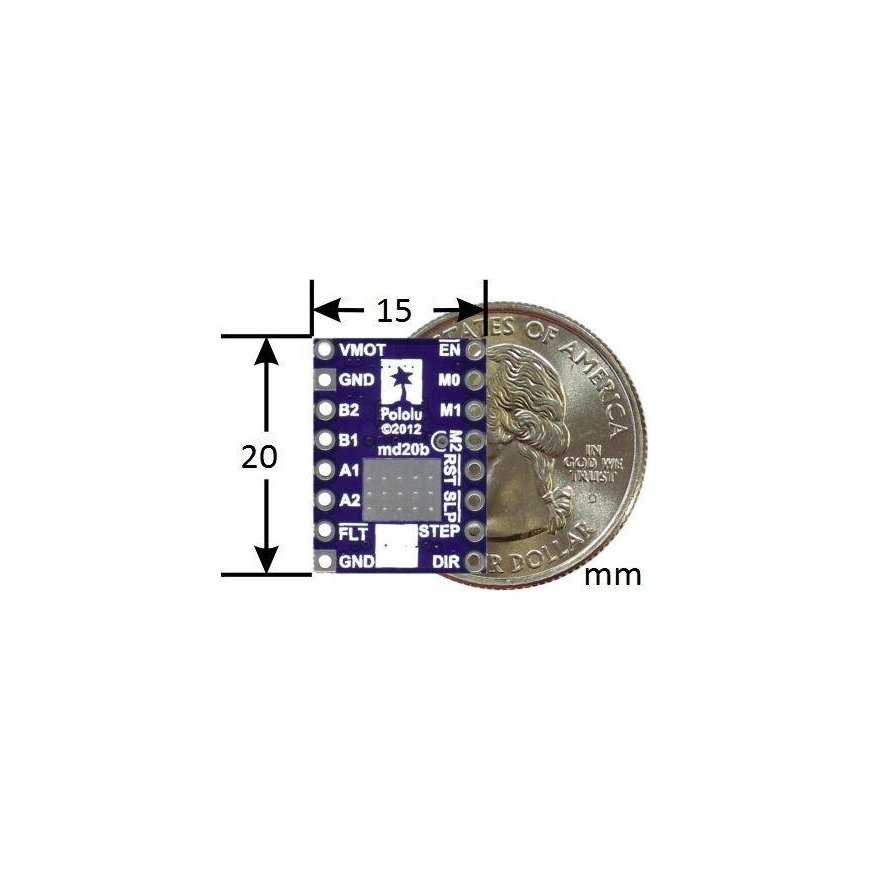

- Что касается размеров и проводов, модуль совместим с системой, основанной на контроллере A4988
Спецификации:
- Напряжение питания: 8,2 В - 45 В
- Постоянное напряжение на катушке: 1,5 А
- Максимальный кратковременный ток на одной катушке: 2,2 А
- Напряжение питания логической части: 2,5 В - 5,25 В
- Разрешение: 1, 1/2, 1/4, 1/8, 1/16 и 1/32 шага
