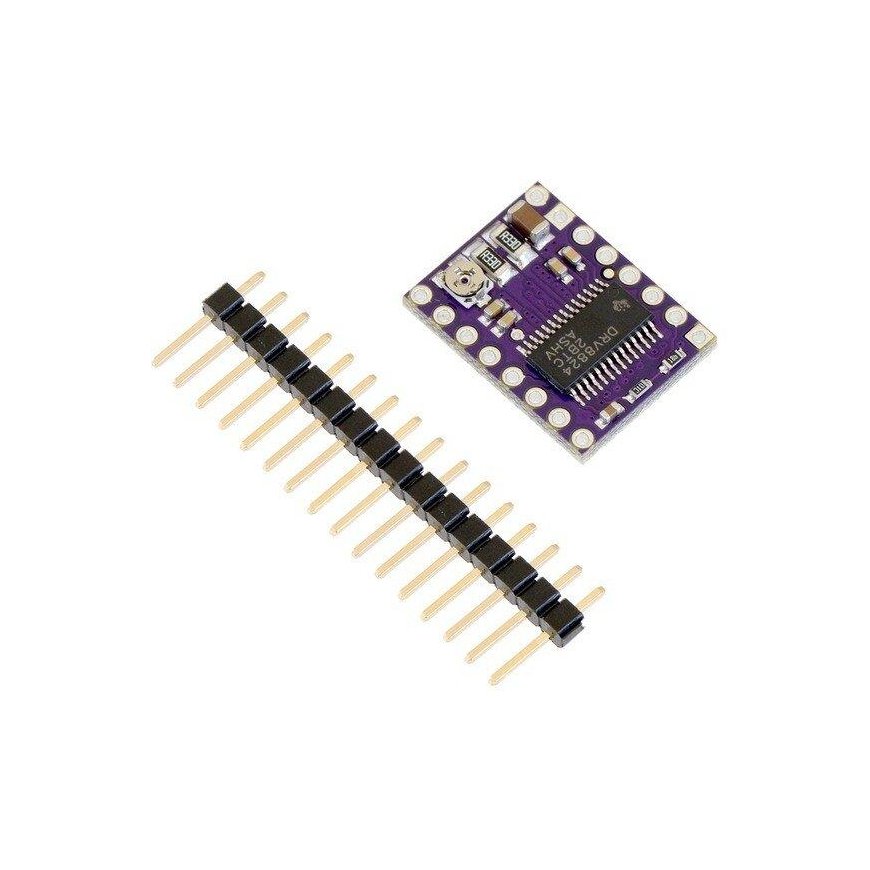

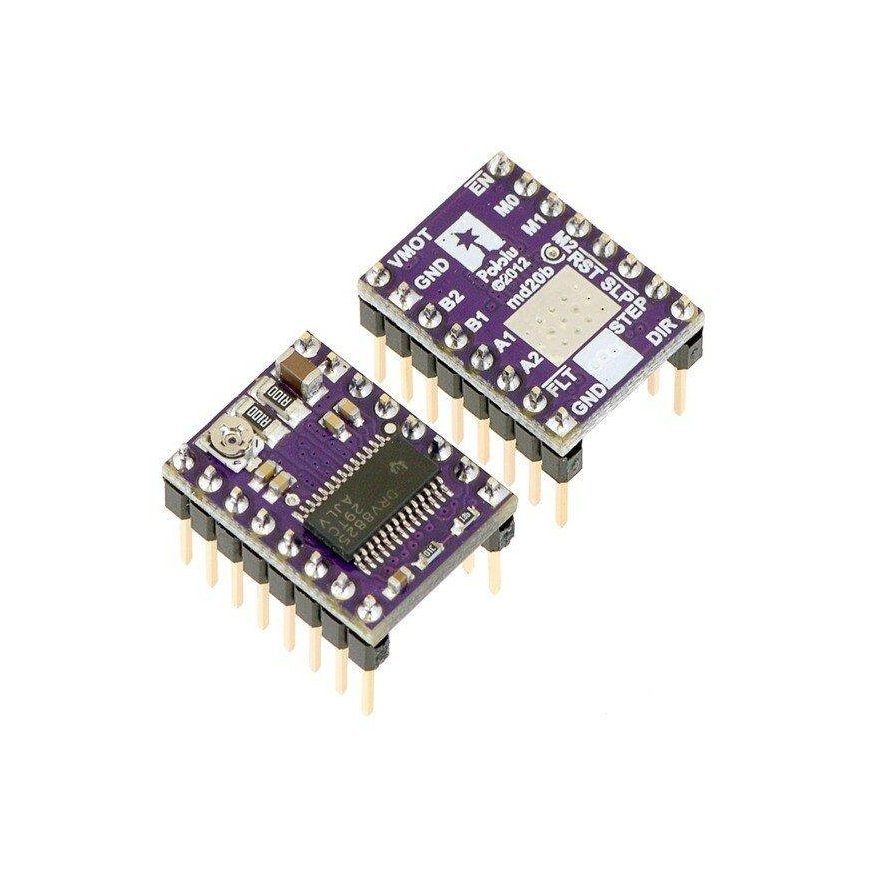

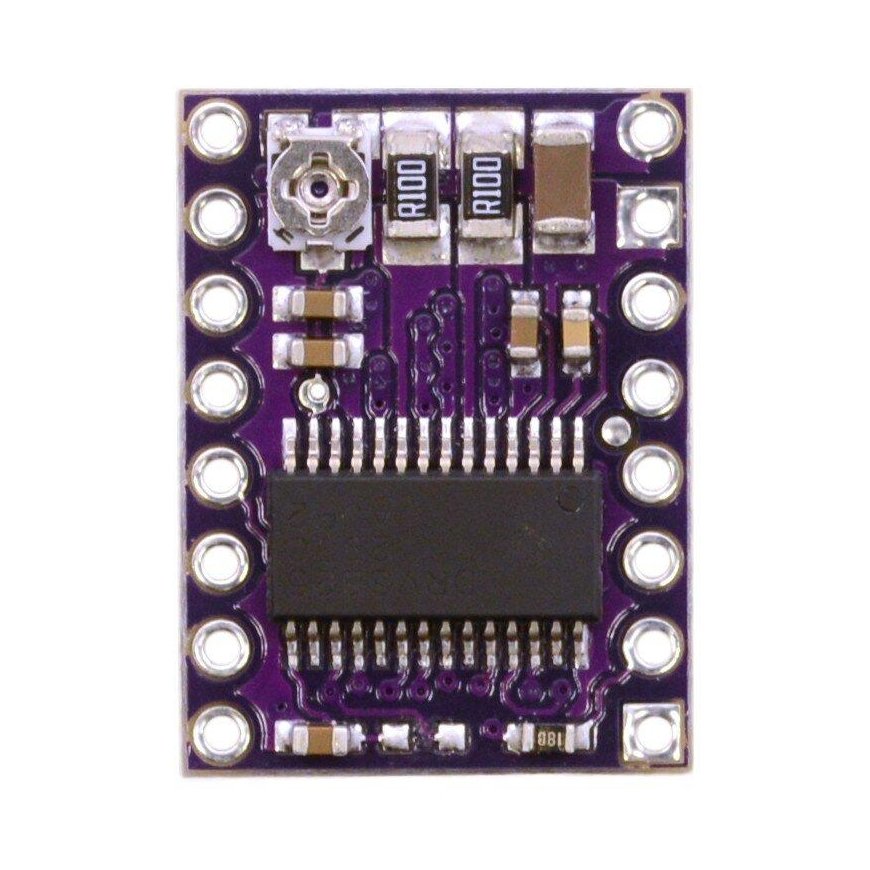

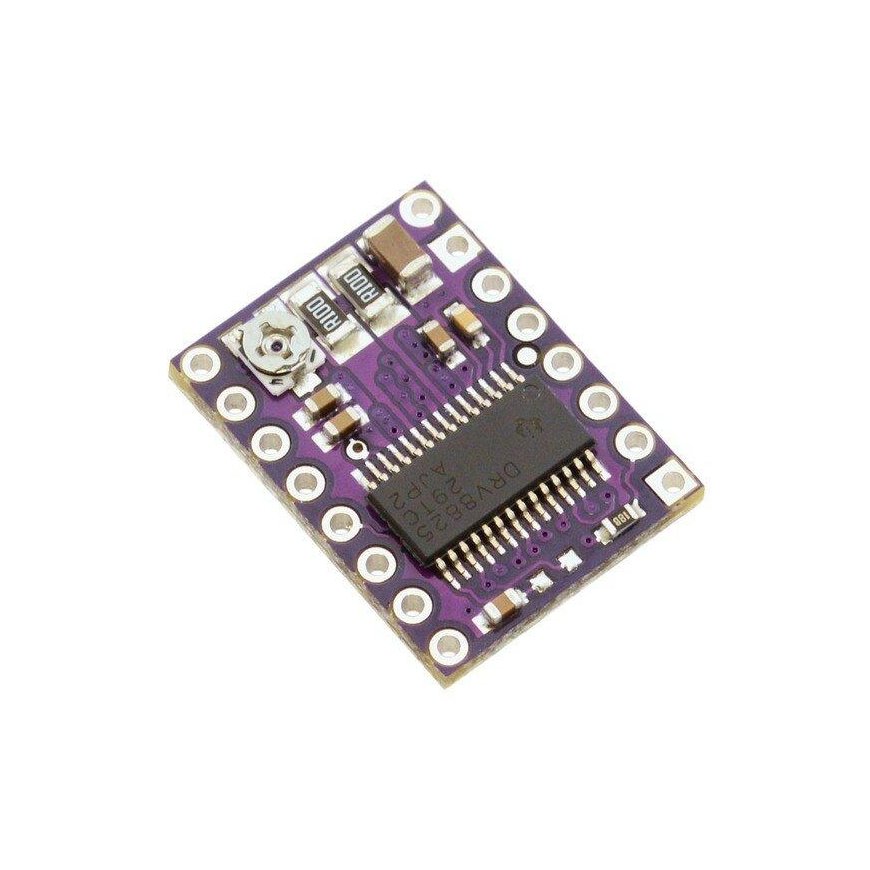

DRV8825, soļotājs motors kontrolieris 45V/2.2A, Pololu 2133
29.10 €
3737035 AN-01324
5903351244824
Piegāde 11-18 d.d.
Šī prece Jūs ieinteresēja
Viss par produktu
Soļu motors kontrolieris, kas balstīts uz DRV8825 sistēmu, ļauj kontrolēt motoru, kura strāvas patēriņš ir līdz 1,5 A (ar dzesēšanu līdz 2,2 A) uz vienu tinumu, kad baro līdz 45 V spriegumam. Tam ir seši kontroliera režīmi: pilna soļa, 1/2, 1/4, 1/8, 1/16 un 1/32 soļa.
Galvenās iezīmes:
- Modulis ir aprīkots ar vienkāršu saskarni soļu un virziena kontrolei
- Var darboties sešos režīmos: pilna soļa, pussoļa, 1/4 soļa, 1/8 soļa, 1/16 soļa un 1/32 soļa
- Izmantojot potenciometru, var kontrolēt maksimālo motora strāvu, ļaujot motoriem izmantot lielāku nekā nominālo spriegumu
- Motori var tikt darbināti ar spriegumu no 8,2 V līdz 45 V
- Strāvas patēriņš līdz 2,2 A (1,5 A bez ārējās dzesēšanas)
- Pateicoties iebūvētajam sprieguma regulatoram, lietotājam nav nepieciešams papildu loģiskās daļas barošanas avots
- DRV8824 darbojas ar sistēmām, kuru loģiskās daļas spriegums ir 3,3 V un 5 V
- Tas ir aizsargāts pret pārmērīgu strāvu un temperatūru, un īssavienojums arī ir aprīkots ar sistēmu, kas bloķē palaišanu, kad spriegums ir pārāk zems
- Lai palielinātu siltuma izkliedējošo virsmu, plate ir izgatavota, izmantojot četru slāņu tehnoloģiju ar sabiezinātu vara slāni
- Atvērts masas lauks no apakšas, ļaujot lodēt dzesēšanas elementus

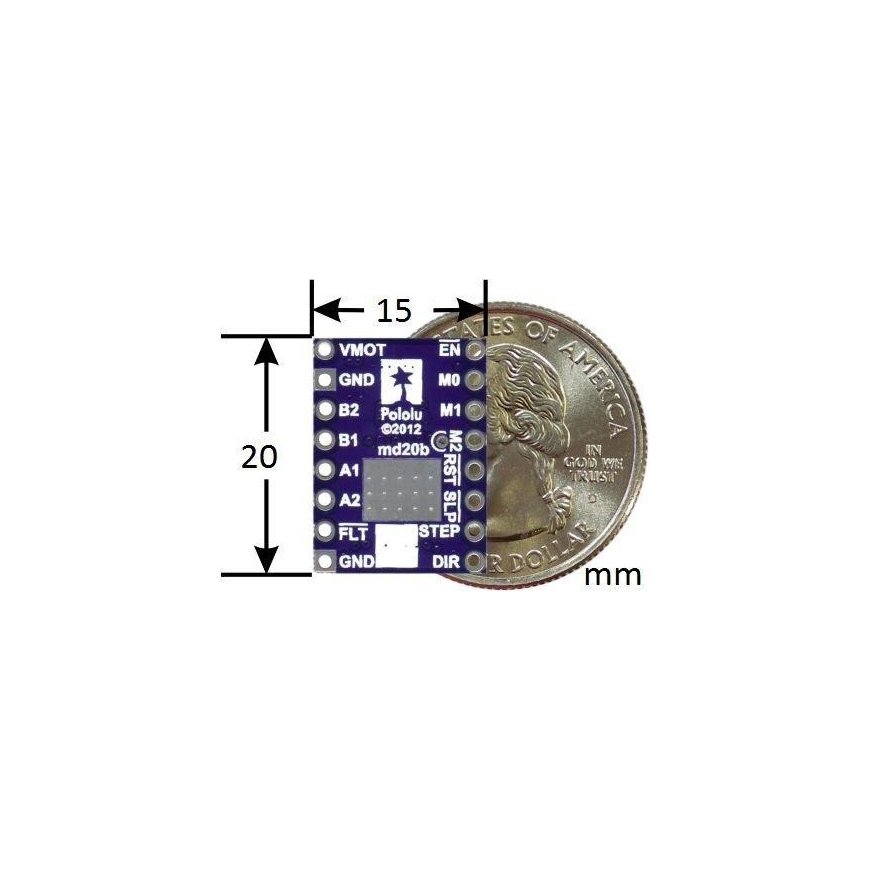

- Runājot par izmēriem un vadiem, modulis ir saderīgs ar sistēmu, kas balstīta uz A4988 kontrolieri
Specifikācijas:
- Barošanas spriegums: 8,2 V - 45 V
- Pastāvīgais spriegums tinumā: 1,5 A
- Maksimālā īslaicīgā strāva vienā tinumā: 2,2 A
- Loģiskās daļas barošanas spriegums: 2,5 V - 5,25 V
- Izšķirtspēja: 1, 1/2, 1/4, 1/8, 1/16 un 1/32 soļa
