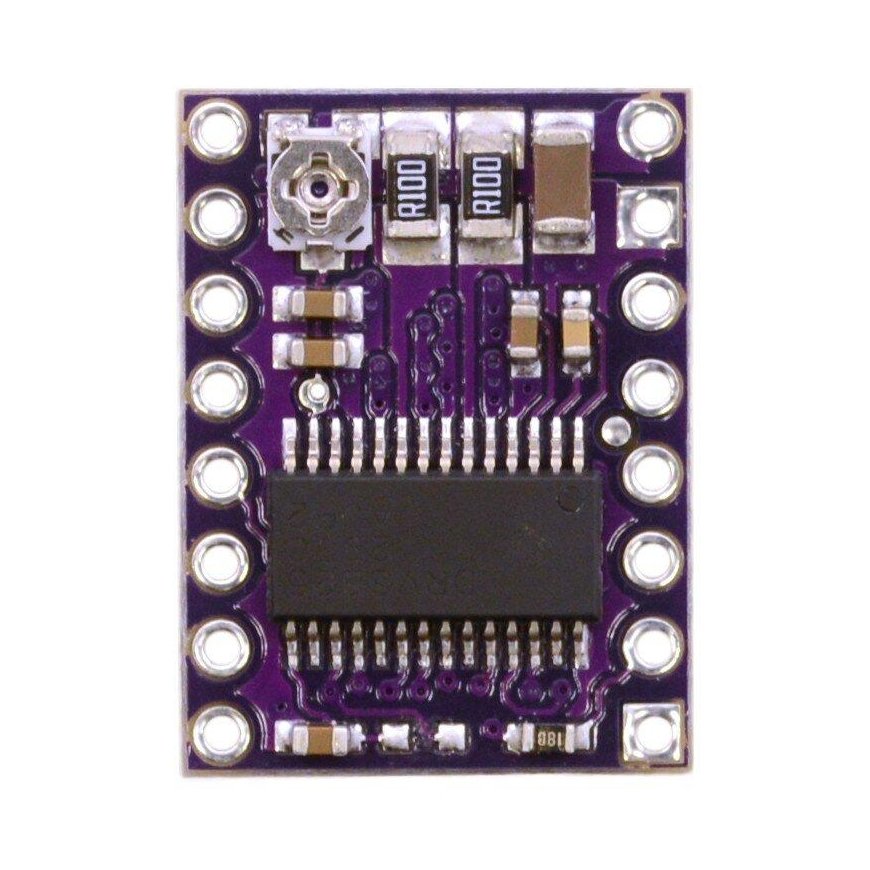

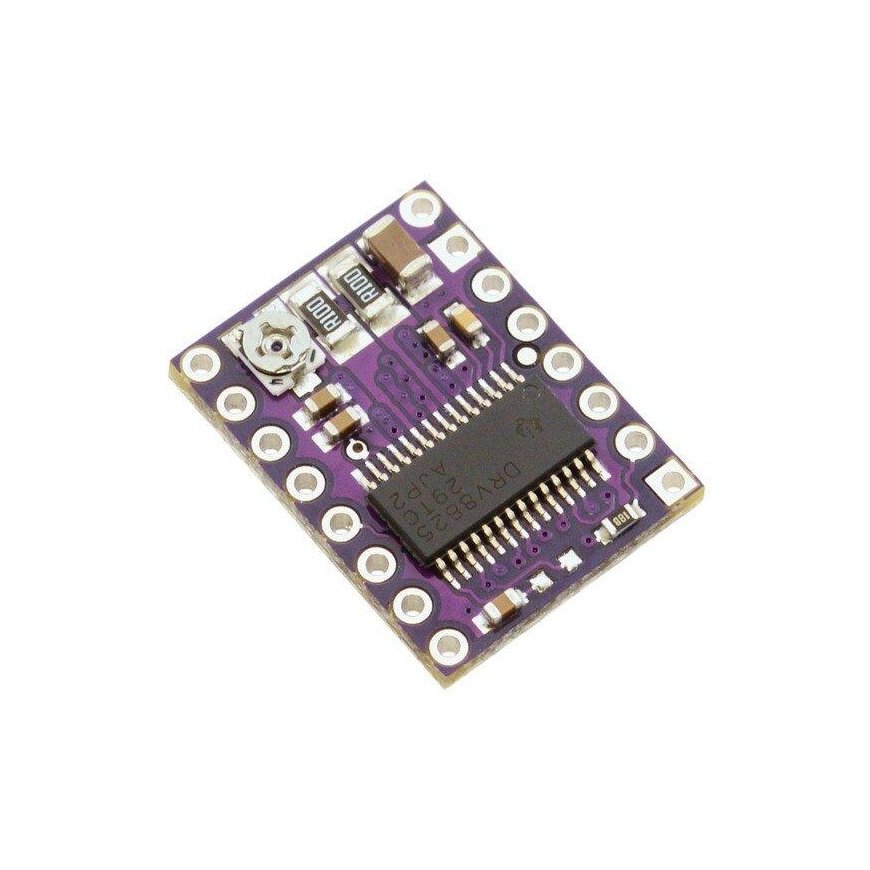

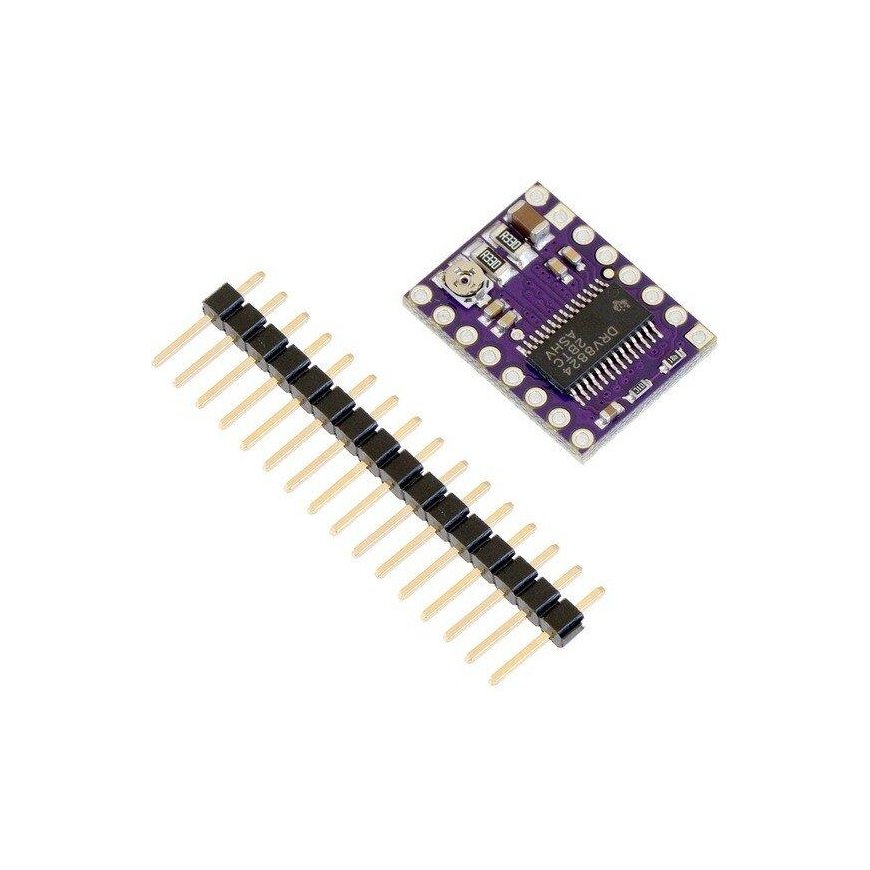

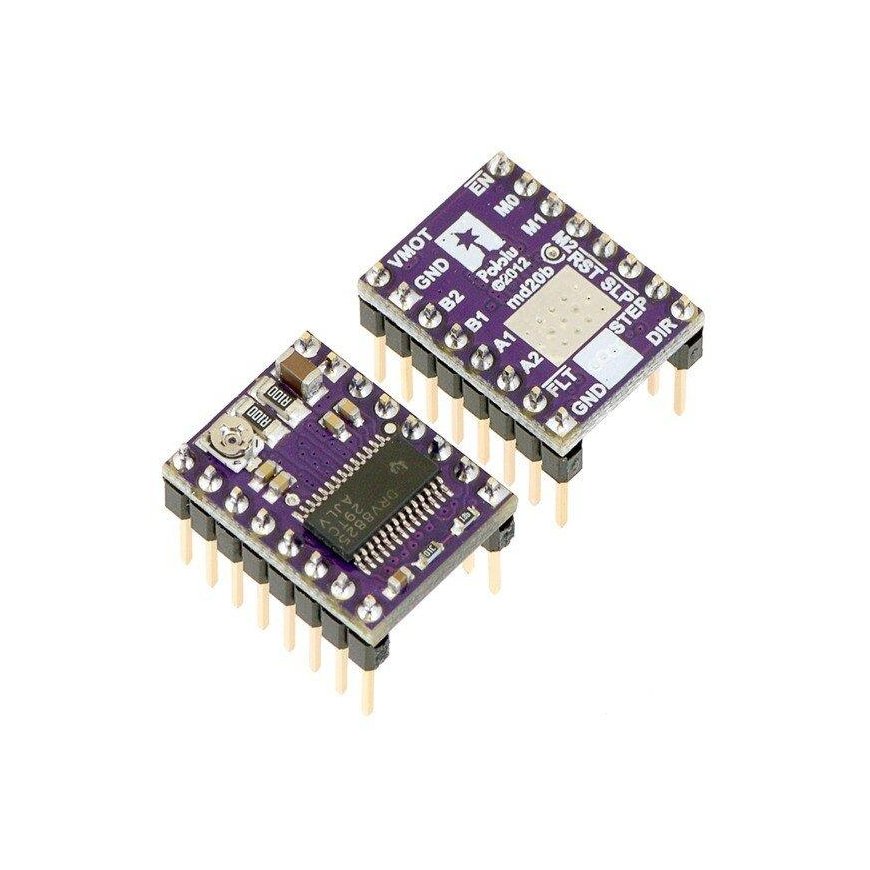

DRV8825, samm-mootori juhtimisseade 45V/2.2A, Pololu 2133
29.10 €
3737035 AN-01324
5903351244824
Tarneaeg 11-18 t.p.
Kauba vastu huvi?
Kõik toote kohta
Sammootori juhtimisseade, mis põhineb DRV8825 süsteemil, võimaldab juhtida mootorit, mille voolutarve on kuni 1,5 A (jahutusega kuni 2,2 A) ühe mähise kohta, kui toidetakse kuni 45 V pingega. Sellel on kuus juhtimisrežiimi: täissamm, 1/2, 1/4, 1/8, 1/16 ja 1/32 sammu.
Peamised omadused:
- Moodulil on lihtne liides sammude ja suuna juhtimiseks
- Saab töötada kuues režiimis: täissamm, pool samm, 1/4 samm, 1/8 samm, 1/16 samm ja 1/32 samm
- Potentiomeetri abil saab juhtida mootori maksimaalset voolu, võimaldades mootoritel kasutada suuremat kui nimipinget
- Mootoreid saab toita pingega vahemikus 8,2 V kuni 45 V
- Voolutarve kuni 2,2 A (1,5 A ilma välist jahutuseta)
- Sisseehitatud pingeregulaatori tõttu ei pea kasutaja omama täiendavat loogikaseadet toiteallikaks
- DRV8824 töötab süsteemidega, mille loogikaseadmestiku pinge on 3,3 V ja 5 V
- See on kaitstud ülekoormuse ja temperatuuri eest, ning lühise korral on süsteem, mis takistab käivitamist, kui pinge on liiga madal
- Soojuse hajumise pinna suurendamiseks on plaat valmistatud neljakihilise tehnoloogia abil, millel on paksendatud vasekiht
- Avatud massiväli alt, võimaldades jahutuskomponentide jootmist

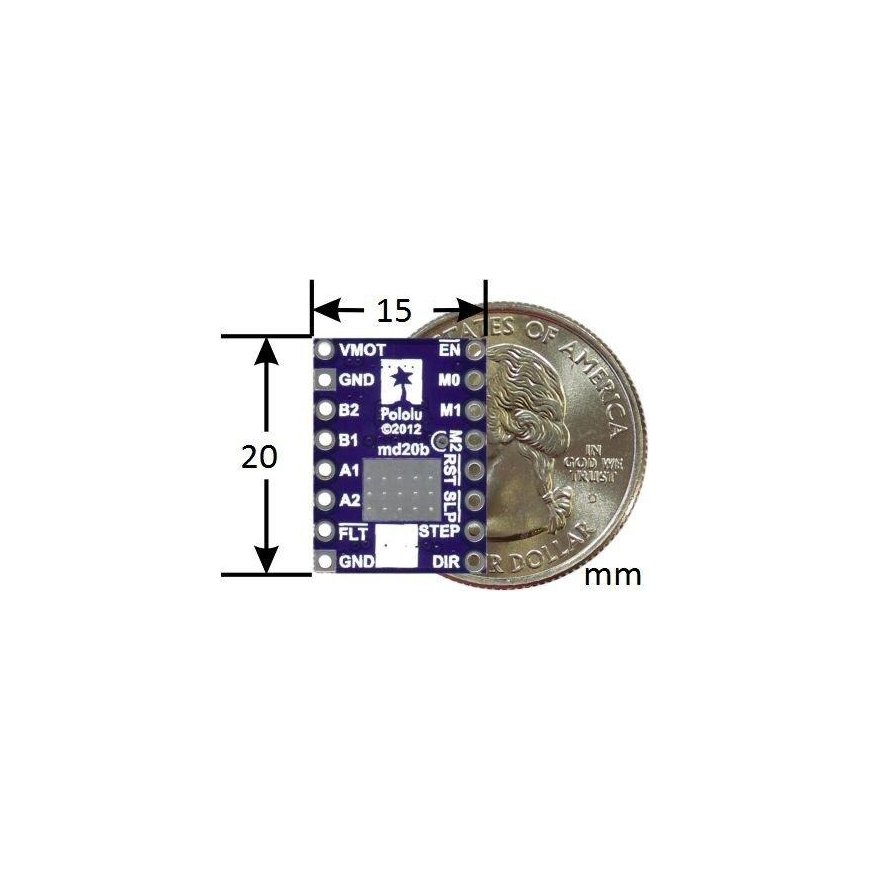

- Mõõtmete ja juhtmete osas on moodul ühilduv A4988 juhtimisseadmestiku põhjal
Spetsifikatsioonid:
- Toitepinge: 8,2 V - 45 V
- Pidev pinge mähises: 1,5 A
- Suurim lühiajaline vool ühes mähises: 2,2 A
- Loogikaseadmestiku toitepinge: 2,5 V - 5,25 V
- Eraldusvõime: 1, 1/2, 1/4, 1/8, 1/16 ja 1/32 sammu
