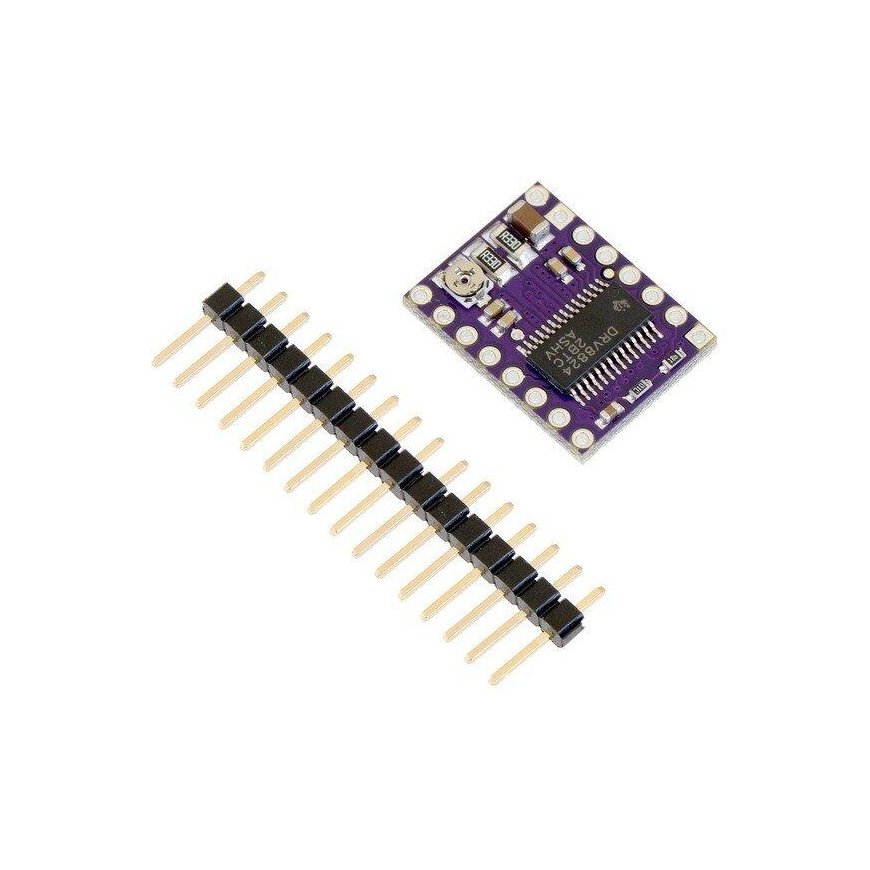

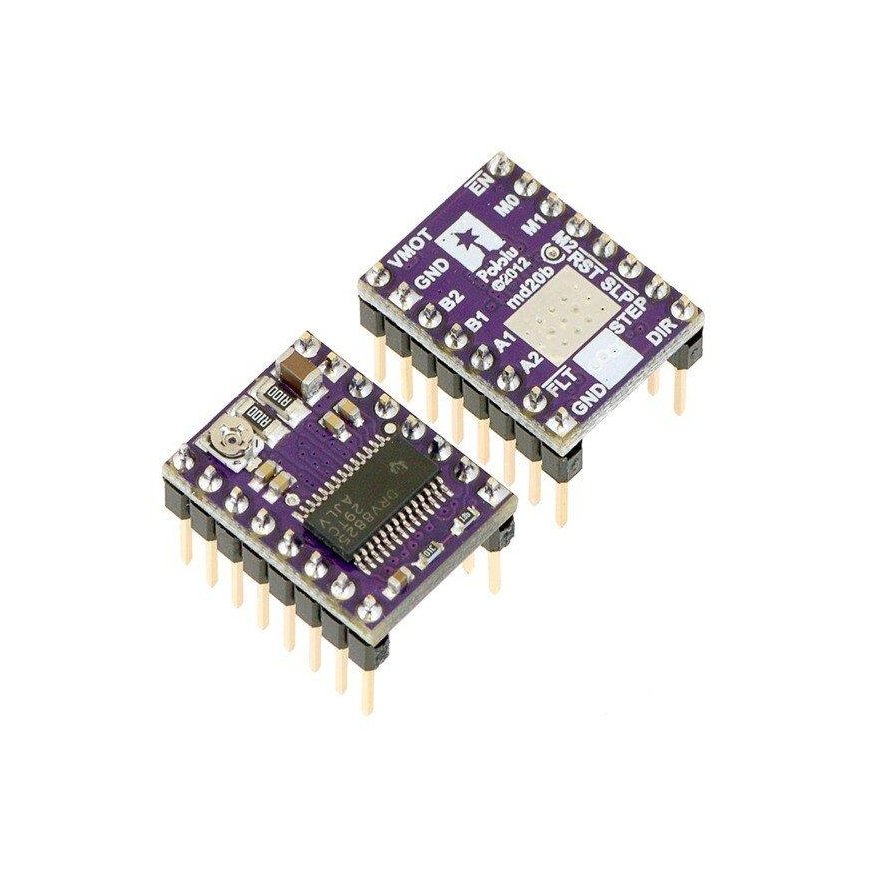

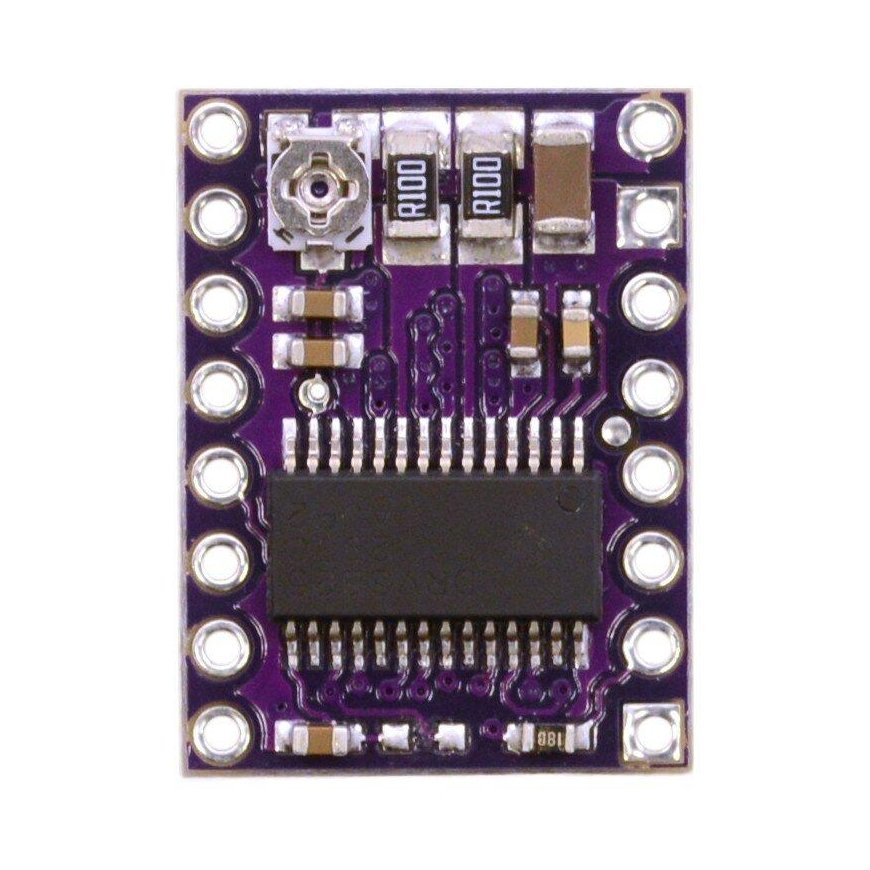

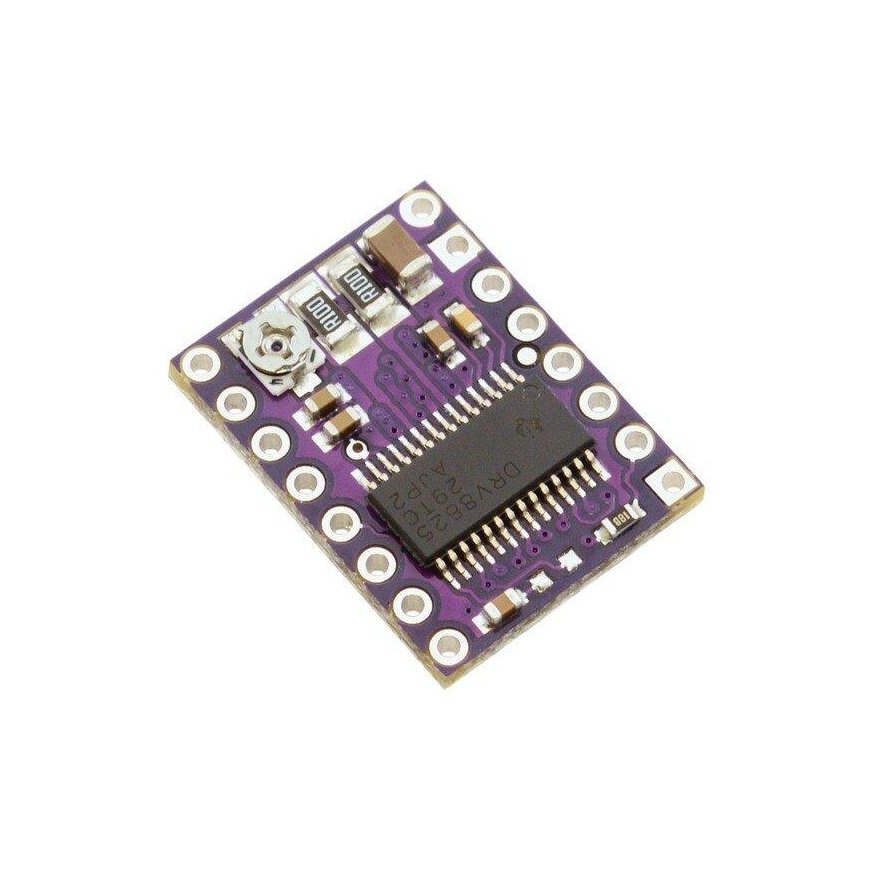

DRV8825, askelmoottorin ohjain 45V/2.2A, Pololu 2133
29.10 €
3737035 AN-01324
5903351244824
Shipping 11-18 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
Askelmoottorin ohjain, joka perustuu DRV8825-järjestelmään, mahdollistaa moottorin ohjaamisen, jonka virrankulutus on jopa 1,5 A (jäähdytyksellä jopa 2,2 A) yhdelle käämille, kun syöttöjännite on jopa 45 V. Siinä on kuusi ohjaustilaa: täysi askel, 1/2, 1/4, 1/8, 1/16 ja 1/32 askelta.
Pääominaisuudet:
- Moduulissa on yksinkertainen liitäntä askelten ja suunnan ohjaamiseen
- Se voi toimia kuudessa tilassa: täysi askel, puoliaskel, 1/4 askelta, 1/8 askelta, 1/16 askelta ja 1/32 askelta
- Potentiometrin avulla voidaan säätää moottorin suurinta virtaa, mikä mahdollistaa moottoreiden käytön suuremmalla kuin nimellisjännitteellä
- Moottoreita voidaan ohjata jännitteellä 8,2 V - 45 V
- Virrankulutus jopa 2,2 A (1,5 A ilman ulkoista jäähdytystä)
- Sisäänrakennetun jännitevakion vuoksi käyttäjän ei tarvitse omistaa erillistä logiikkakomponenttia virtalähteelle
- DRV8824 toimii järjestelmissä, joiden logiikkakomponentin jännite on 3,3 V ja 5 V
- Se on suojattu ylivirrasta ja lämpötilasta, ja oikosulkujärjestelmä estää käynnistämisen, kun jännite on liian matala
- Lämpöä palauttavan pinnan lisäämiseksi levy on valmistettu nelikerrosrakenteella, jossa on paksuuntunut kuparikerros
- Avoin massa-alue alapuolelta, mikä mahdollistaa jäähdytyselementtien juottamisen

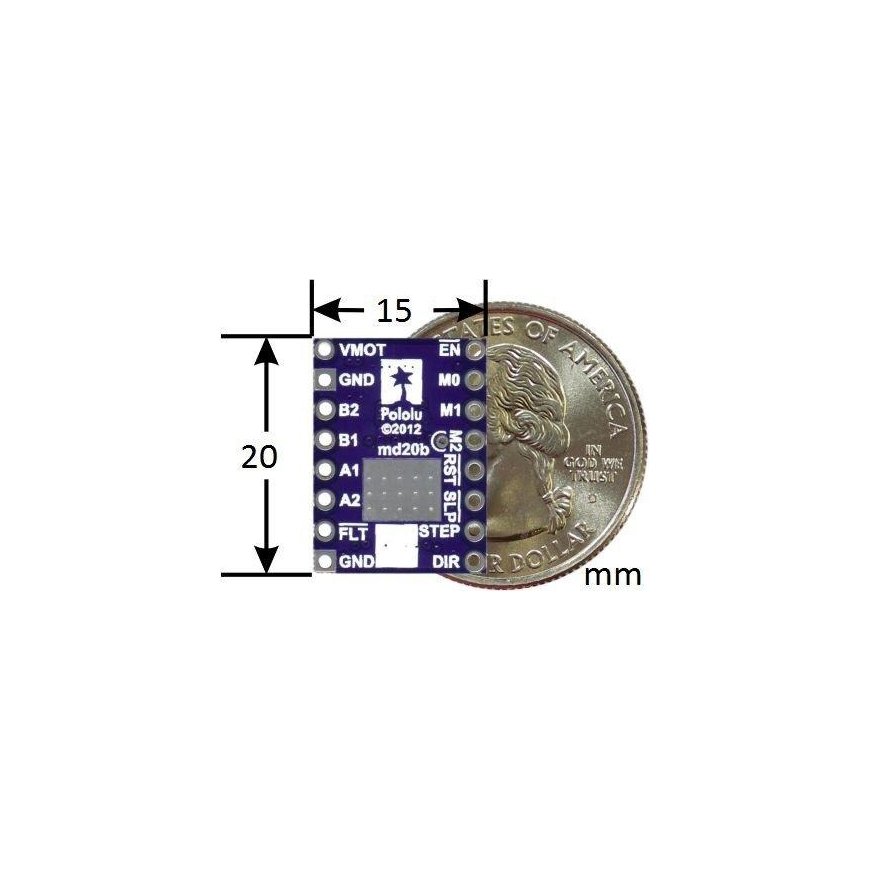

- Mittojen ja johtojen osalta moduuli on yhteensopiva A4988-ohjaimeen perustuvan järjestelmän kanssa
Tekniset tiedot:
- Syöttöjännite: 8,2 V - 45 V
- Käämin jatkuva jännite: 1,5 A
- Suurin hetkellinen virta yhdelle käämille: 2,2 A
- Logiikkakomponentin syöttöjännite: 2,5 V - 5,25 V
- Resoluutiota: 1, 1/2, 1/4, 1/8, 1/16 ja 1/32 askelta
