Revopoint Trackit SR CMM 3D optinis skeneris
5068272 TrackitSRCMMEditi
6975577882141
Pristatymas 3-5 d.d.
Viskas apie produktą

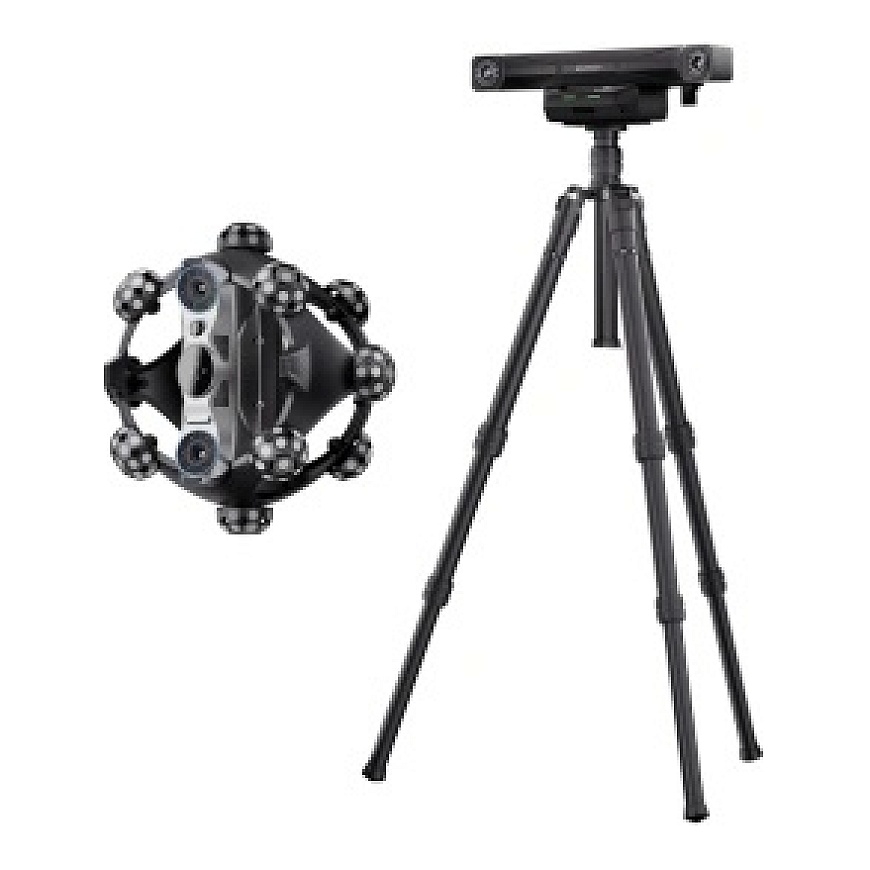

Revopoint Trackit SR CMM 3D optinis skeneris
Dirbkite greičiau, tiksliau ir patogiau, nesvarbu, kur matuojate. Revopoint Trackit SR sujungia aukštą skenavimo tikslumą su belaidžiu veikimu, pažangiu optiniu sekimu ir trimis skenavimo režimais, leidžiančiais lengvai pritaikyti skenerį plačiai taikymo sričiai. Jo lengvas dizainas, sveriantis vos 1 kg, palengvina transportavimą, o galimybė skenuoti tiek mažas dalis, tiek didelius objektus daro jį idealiu profesionalioms darbo aplinkoms. Rinkinį papildo specializuota Revo Measure ir Revo Track programinė įranga, kuri palengvina matavimus ir tolesnį gautų duomenų apdorojimą.
Trys skenavimo režimai kiekvienai užduočiai
Revopoint Trackit SR siūlo tris specializuotus veikimo režimus, leidžiančius pasirinkti labiausiai tinkamą skenavimo metodą konkrečiam objektui. Ilgojo nuotolio režimas naudoja 17 paralelinių lazerio linijų, leidžiančių efektyviai užfiksuoti didesnius komponentus. Kai būtinas smulkių detalių užfiksavimas, 30 persikertančių lazerio linijų sistema užtikrina aukštą duomenų tankį. Tuo tarpu viena lazerio linija efektyviai pasiekia gilius skylės ir sunkiai pasiekiamas vietas, padidindama įrenginio universalumą dirbant su sudėtingais modeliais.
Aukštas tikslumas ir sekimas be žymeklių
Pati pažangiausia optinio sekimo sistema pašalina žymeklių poreikį, supaprastindama modelio paruošimą skenavimui ir pagreitindama visą procesą. Skenuotojas suteikia tūrinį tikslumą 0,02 + 0,04 mm × L (m), leidžiantį itin tiksliai atvaizduoti geometriją net dideliems objektams. Trumpas šiluminio stabilizavimo laikas - vos dvi minutės - leidžia greitai pradėti darbą, neleidžiant ilgai laukti, kol įrenginys bus paruoštas. Tai daro Trackit SR idealiu bet kuriai programai, kur reikalingas tiek matavimo tikslumas, tiek didelis našumas.
Belaidis veikimas su dideliais objektais
Trackit SR buvo sukurtas turint omenyje maksimalų judėjimo laisvę. Belaidis skenavimas pašalina kabelių apribojimus, o belaidžio daugiaposlinkio stočių palaikymas leidžia greitai paruošti darbo vietą didelių objektų skenavimui. Šis sprendimas žymiai supaprastina darbą su sudėtingais projektais ir palengvina skenavimą įvairiose vietose. Įrenginio lengvas svoris - vos 1 kg - dar labiau pagerina vartotojo komfortą ilgų matavimo sesijų ir lauko darbų metu.
Paruoštas naudoti bet kokiomis sąlygomis
Kalibravimo procesas buvo optimizuotas, kad pilnas sistemos paruošimas truktų mažiau nei 20 minučių, leidžiant greičiau pereiti prie tikrojo skenavimo. Įrenginys taip pat išsiskiria gebėjimu veikti lauke esant šviesos intensyvumui iki 100 000 lukso, užtikrinant aukštos kokybės duomenų gavybą net labai ryškiomis sąlygomis. Be to, skeneris sukuria detalias tekstūrų žemėlapius ir tiksliai atkuria spalvas, užtikrindamas, kad skaitmeniniai modeliai turi tiek tikslią geometriją, tiek natūralią paviršiaus išvaizdą. Kartu su Revo Measure ir Revo Track programine įranga, tai sudaro išsamų įrankį profesionaliam 3D skenavimui ir po apdorojimui.
Įranga komplekte
- skeneris
- sekimo prietaisas
- dviejų ašių stabilizatorius su automatinio kalibravimo funkcija
- trikojis
- stabilizatoriaus adapteris
- greito atjungimo jungtis
- kalibravimo plokštė
- kalibravimo lazda
- maitinimo adapteris
- sekiklio kabelis (PC)
- skenerio kabelis (PC)
- skenerio kabelis (sekiklis - skeneris)
- stabilizatoriaus kabelis (sekiklis - stabilizatorius)
- kabelių dėklas
- magnetiniai žymekliai x20
- žymekliai x200
- dėžė su ratukais
- skenerio akumuliatoriai x2
- kalibravimo plokštė su kamuoliukais (kamuoliukų plokštė)
- Revo Measure programinė įranga (metinė prenumerata, prieinama Windows 10/11)
- akumuliatoriaus laikiklis
- akumuliatoriaus laikiklio įkrovimo kabelis
- skenerio akumuliatoriaus įkroviklis
- vartotojo vadovas
| Gamintojas | Revopoint |
|---|---|
| Modelis | Trackit SR Standartinis |
| Vieno kadro tikslumas | 0.02 mm |
| Maksimalus atstumas tarp jungimo taškų | 0.05 mm |
| Maksimalus skenavimo greitis | 2,000,000 taškų per sekundę |
| Šviesos šaltinis | Precision mode: 30 mėlynos kryžminės lazerio linijos / Ilgojo nuotolio režimas: 17 mėlynų paralelinių lazerio linijų / Gilių skylių režimas: 1 mėlyna vieno lazerio linija |
| Veikimo atstumas | Kertančios lazerio linijos: 200–400 mm / Paralelinės lazerio linijos: 250–500 mm / Vieno lazerio linija: 200–400 mm |
| Vieno užfiksavimo plotas mažiausiame atstume | 123 × 130 mm esant 200 mm |
| Vieno užfiksavimo plotas didžiausiame atstume | 330 × 325 mm esant 500 mm |
| Wi-Fi versija | 6 |
| Svoris | 1 kg |
| Matmenys | 250 × 250 × 177 mm |
| Veikimo temperatūra | 0 ℃ - 30 ℃ |
| Palaikomi failų formatai | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Konstrukcijos medžiaga | Rėmas: anglies pluoštas / Korpusas: polikarbonatas |
Sekiklis
| Rekomenduojamas skenavimo objektų dydis | 0.01–4 m |
|---|---|
| Apimties matavimo tikslumas (sekimo sistema) | 0.02 mm + 0.04 mm × L (m) |
| Darbo atstumas | 800 mm – 2,500 mm |
| Minimumo sekimo rėmo dydis | 587 × 569 mm esant 800 mm |
| Maksimalus sekimo rėmo dydis | 2075 × 1778 mm esant 2500 mm |
| Sekimo tūris | 3 m³ |
| Svoris | 1.5 kg |
| Matmenys | 441 × 111 × 103 mm |
| Sekimo juosta | NIR |
| Vartotojo atliekamas perkvalifikavimas | Rankinis kalibravimas |
| Palaikomi priedai | Kalibravimo plokštė, kalibravimo lazda, tvirtinimo blokas, akumuliatoriaus laikiklis |
