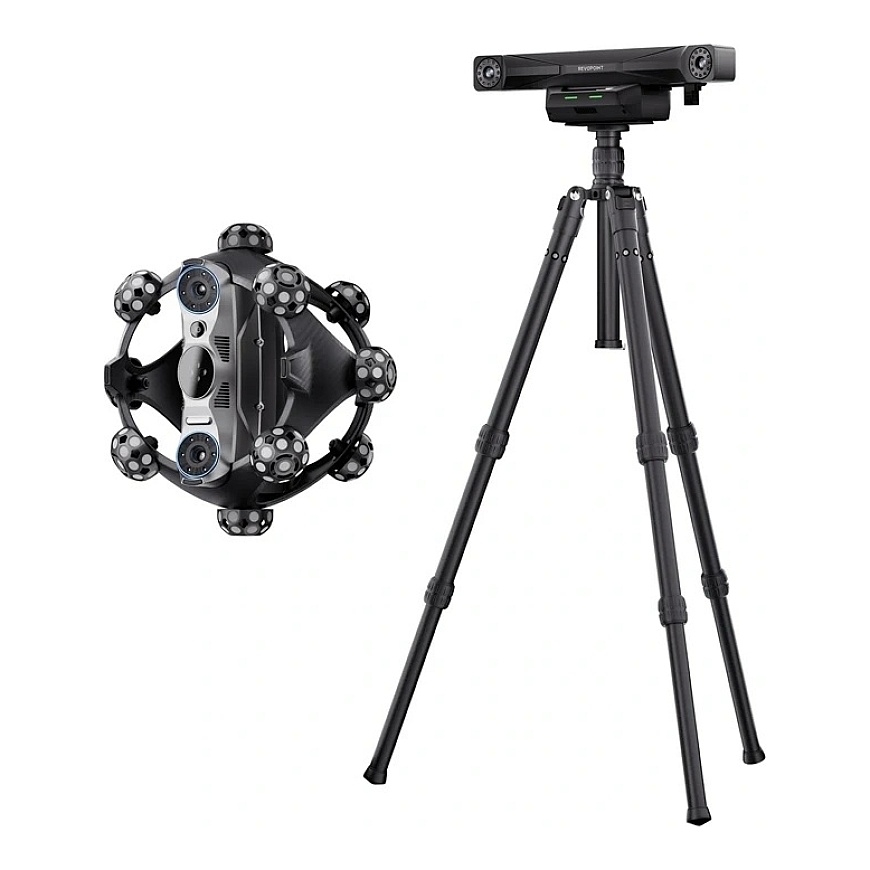

Revopoint Trackit SR CMM 3D optinen skanneri
5068272 TrackitSRCMMEditi
6975577882141
Shipping 3-5 w.d
All about the product
Revopoint Trackit SR CMM 3D Optinen Skanneri
Työskentele nopeammin, tarkemmin ja mukavammin, riippumatta siitä, missä otat mittauksia. Revopoint Trackit SR yhdistää korkean skannauksen tarkkuuden langattomaan käyttöön, edistykselliseen optiseen seurantaan ja kolmeen skannaustilaan, joiden avulla se mukautuu helposti laajaan sovellusvalikoimaan. Sen kevyt muotoilu, vain 1 kg, tekee siitä helposti kuljetettavan, ja sen kyky skannata sekä pieniä osia että suuria kohteita tekee siitä ihanteellisen ammattilaisympäristöön. Paketti sisältää myös omistetut Revo Measure ja Revo Track -ohjelmistot, jotka helpottavat mittausten ja hankitun datan jatkokäsittelyä.
Kolme skannaustilaa joka tehtävään
Revopoint Trackit SR tarjoaa kolme erikoistunutta toimintoa, jotka mahdollistavat skannausmenetelmän valinnan parhaiten tiettyyn kohteeseen sopivaksi. Pitkän kantaman tila käyttää 17 rinnakkaista lasersädettä, mikä mahdollistaa suurempien komponenttien tehokkaan käsittelyn. Kun hienojen yksityiskohtien tallentaminen on tärkeää, 30 ristiinleikkaavan lasersäteen järjestelmä tarjoaa korkean datatiheyden. Samaan aikaan yksi lasersäde saavuttaa syvät aukot ja vaikeasti saavutettavat alueet tehokkaasti, mikä lisää laitteen monikäyttöisyyttä haastavissa malleissa.
Korkea tarkkuus ja markkeritön seuranta
Edistyksellinen optinen seurantajärjestelmä poistaa merkkien tarpeen, yksinkertaistaen mallin valmistelua skannausta varten ja nopeuttaen koko prosessia. Skanneri tarjoaa tilavuustarkkuuden 0.02 + 0.04 mm × L (m), mahdollistaen äärimmäisen tarkan geometrisen esityksen jopa suurille esineille. Lyhyt lämpötilan vakiintumisaika vain kahdessa minuutissa mahdollistaa nopean työskentelyn ilman pitkää odotusaikaa laitteen valmistuessa. Tämä tekee Trackit SR:stä ihanteellisen mihin tahansa sovellukseen, jossa mittauksen tarkkuus ja korkea tuottavuus ovat ratkaisevia.
Langaton käyttö suurilla esineillä
Trackit SR on suunniteltu maksimiliikkuvuuden varmistamiseksi. Langaton skannaus poistaa kaapelirajoitteet, ja langattomien monipaikkasijaintien tuki mahdollistaa työpisteen nopean pystyttämisen suurten esineiden digitointia varten. Tämä ratkaisu huomattavasti sujuvampaa työtä monimutkaisissa projekteissa ja helpottaa skannausten tekemistä eri sijainneissa. Laitteen kevyt paino—vain 1 kg—lisää entisestään käyttäjämukavuutta pidempien mittausistuntojen ja kenttätyön aikana.
Valmis käyttöön kaikissa olosuhteissa
Kalibrointiprosessi on optimoitu siten, että koko järjestelmän asettamiseen kuluu alle 20 minuuttia, jolloin voit siirtyä nopeasti itse skannaamiseen. Laite erottuu myös kyvystään toimia ulkona jopa 100,000 luksin valoisuuden kehys, säilyttäen korkean laadun tietojen hankinnassa myös erittäin kirkkaissa ympäristöissä. Lisäksi skanneri luo yksityiskohtaisia tekstuurikarttoja ja toistaa värit tarkasti, varmistaen, että digitaaliset mallit sisältävät sekä tarkan geometrian että luonnollisen pinnan ulkoasun. Yhdistettynä Revo Measure ja Revo Track -ohjelmistoon se muodostaa kattavan työkalun ammattimaiselle 3D-skannaukselle ja jälkikäsittelylle.
Paketti sisältää
- skanneri
- seuranta
- kaksiakselinen gimbal automaattikalibroinnilla
- jalusta
- gimbal-adapteri
- pikaliitin
- kalibrointilevy
- kalibrointivarsi
- virtasovitin
- seurantakaapeli (PC)
- skannerikaapeli (PC)
- skannerikaapeli (seuranta-skanneri)
- gimbalkaapeli (seuranta-gimbal)
- kaapelipussi
- magneettiset merkit x20
- merkit x200
- kärryvaihe
- skannerin akut x2
- kalibrointilevy palloilla (pallolevy)
- Revo Measure -ohjelmisto (vuosittainen tilaus, saatavana Windows 10/11)
- akun pidike
- akun pidikkeen latauskaapeli
- skannerin akkulaturi
- käyttäjän käyttöopas
| Valmistaja | Revopoint |
|---|---|
| Modal | Trackit SR Standard |
| Yhden kehys tarkkuus | 0.02 mm |
| Maksimi etäisyys liitäntäpisteiden välillä | 0.05 mm |
| Maksimi skannaust速度 | 2,000,000 pistettä sekunnissa |
| Valonlähde | Tarkkuustila: 30 sinistä ristilaseria / Pitkän kantaman tila: 17 sinistä rinnakkaista lasersädettä / Syvän aukon tila: 1 sininen yksittäinen lasersäde |
| Käyttöetäisyys | Ristiinleikkaavat lasersäkeet: 200–400 mm / Rinnakkaiset lasersäkeet: 250–500 mm / Yksittäinen lasersäde: 200–400 mm |
| Yhden tallennusalueen etäisyys | 123 × 130 mm 200 mm etäisyydellä |
| Yhden tallennusalueen etäisyys | 330 × 325 mm 500 mm etäisyydellä |
| Wi-Fi versio | 6 |
| Paino | 1 kg |
| Dimensio | 250 × 250 × 177 mm |
| Käyttölämpötila | 0 ℃ - 30 ℃ |
| Tuetut tiedostomuodot | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Rakennusmateriaali | Runkomateriaali: hiilikuitu / Kotelo: polykarbonaatti |
Seuranta
| Suositeltu skannattavien kohteiden koko | 0.01–4 m |
|---|---|
| Tilavuusmittauksen tarkkuus (seurantajärjestelmä) | 0.02 mm + 0.04 mm × L (m) |
| Työetäisyys | 800 mm – 2,500 mm |
| Minimaalinen seuranta-kehyksen koko | 587 × 569 mm 800 mm etäisyydellä |
| Maksimaalinen seuranta-kehyksen koko | 2075 × 1778 mm 2500 mm etäisyydellä |
| Seurantavolyymi | 3 m³ |
| Paino | 1.5 kg |
| Dimensio | 441 × 111 × 103 mm |
| Seurantabandi | NIR |
| Käyttäjän suorittama uudelleenkalibrointi | Manuaalinen kalibrointi |
| Tuetut lisävarusteet | Kalibrointilevy, kalibrointivarsi, kiinnityslohko, akun pidike |
