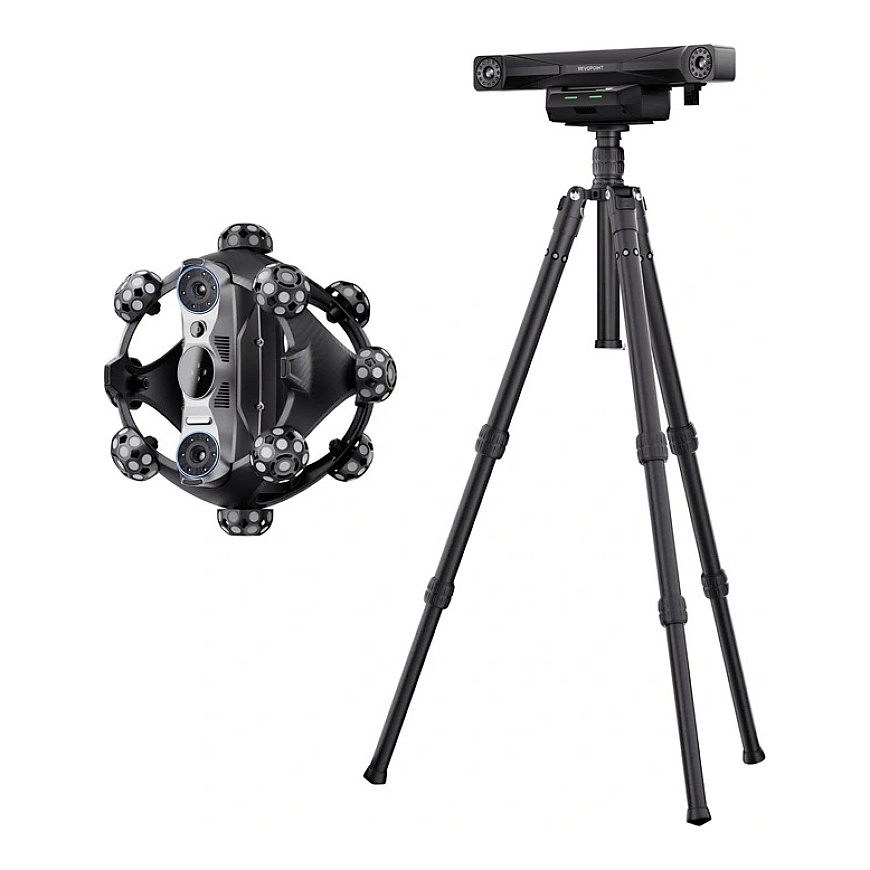

Revopoint Trackit SR CMM 3D optiline skanner
5068272 TrackitSRCMMEditi
6975577882141
Tarneaeg 3-5 t.p.
Kõik toote kohta
Revopoint Trackit SR CMM 3D optiline skanner
Tööta kiiremini, täpsemalt ja mugavamalt, sõltumata mõõtmise kohast. Revopoint Trackit SR ühendab kõrge skaneerimise täpsuse juhtmevaba tööga, arenenud optilise jälgimise ja kolme skaneerimisrežiimiga, võimaldades tal hõlpsasti kohanduda laia valiku rakendustega. Selle kerge disain, kaaluga vaid 1 kg, muudab selle transportimise lihtsaks ning selle võime skaneerida nii väikeseid osi kui ka suuri objekti muudab selle professionaalsetele töökeskkondadele ideaalseks. Pakett sisaldab spetsiaalset Revo Measure ja Revo Track tarkvara, mis lihtsustab mõõtmisi ja saadud andmete edasist töötlemist.
Kolm skaneerimisrežiimi igaks ülesandeks
Revopoint Trackit SR pakub kolme spetsialiseeritud töörežiimi, võimaldades teil valida konkreetse objekti jaoks parima skaneerimismeetodi. Pikamaa režiim kasutab 17 paralleelset laserjoont, võimaldades suuremate komponentide tõhusat jäädvustamist. Kui peene detaili jäädvustamine on oluline, siis 30 ristuvat laserijoont tagavad kõrge andmete tiheduse. Samal ajal, üks laserijoon suudab tõhusalt ulatuda sügavale augudesse ja raskesti ligipääsetavatesse kohtadesse, suurendades seadme mitmekülgsust keeruliste mudelite töötlemisel.
Kõrge täpsus ja markeriteta jälgimine
Arenenud optiline jälgimissüsteem kõrvaldab markerite vajaduse, lihtsustades mudeli ettevalmistamist skaneerimiseks ja kiirendades kogu protsessi. Skanner pakub ruumilist täpsust 0.02 + 0.04 mm × L (m), võimaldades äärmiselt täpset geomeetrilist esindust isegi suurte objektide puhul. Lühike termiline stabiliseerimisaeg, vaid kaks minutit, võimaldab teil kiiresti tööle alustada ilma pika ootamiseta seadme valmidusse saamiseks. See teeb Trackit SR'i ideaalseks igas rakenduses, kus mõõtmise täpsus ja kõrge tootlikkus on hädavajalikud.
Juhtmevaba töö suurte objektidega
Trackit SR on loodud maksimaalse liikumisvabaduse silmas pidades. Juhtmevaba skaneerimine kõrvaldab kaablite piirangud ning mitme positsiooniga jaama toetus võimaldab teil kiiresti seadistada töökoha suurte objektide digitaliseerimiseks. See lahendus muudab keerukate projektidega töötamise oluliselt sujuvamaks ja lihtsustab skaneerimise teostamist erinevates kohtades. Seadme kerge kaal – vaid 1 kg – suurendab kasutaja mugavust pikemate mõõtmisseansside ja välitööde ajal.
Valmis kasutamiseks igasugustes tingimustes
Kalibreerimisprotsess on optimeeritud nii, et kogu süsteemi seadistamine võtab vähem kui 20 minutit, võimaldades teil kiiremini liikuda tegeliku skaneerimise juurde. Seade paistab silma ka oma võimega töötada õues, kus valgusintensiivsus on kuni 100,000 luksit, säilitades kõrge kvaliteediga andmete kogumise isegi väga erekeskkonnas. Lisaks loob skanner detailseid tekstuurikaarte ja reproduktsioonib täpselt värve, tagades, et digitaalsed mudelid omavad nii täpset geomeetriat kui ka looduslikku pindade välimust. Koostöös Revo Measure ja Revo Track tarkvaraga moodustab see põhjaliku tööriista professionaalse 3D skaneerimise ja järeltöötluse jaoks.
Komplektis on
- skanner
- jälgija
- kahe telje gimbal automaatse kalibreerimisega
- statiiv
- gimbal adapter
- kiire vabastamise connector
- kalibreerimisplaat
- kalibreerimisvars
- toiteadapter
- jälgijakaabel (PC)
- skanneri kaabel (PC)
- skanneri kaabel (jälgija-skanner)
- gimbal kaabel (jälgija-gimbal)
- kaablite kott
- magnetmarkerid x20
- markerid x200
- rattaga kaas
- skanneri akud x2
- kalibreerimisplaat pallidega (palliplaat)
- Revo Measure tarkvara (ühe aasta tellimus, saadaval Windows 10/11)
- akuhoidja
- akuhoidja laadimiskaabel
- skanneri aku laadija
- kasutusjuhend
| Tootja | Revopoint |
|---|---|
| mudel | Trackit SR Standard |
| Ühe raami täpsus | 0.02 mm |
| Max kaugus ühenduspunktide vahel | 0.05 mm |
| Max skaneerimiskiirus | 2,000,000 punkti sekundis |
| Valgustusallikas | Täpsusrežiim: 30 sinist risti kujulist laserijoonte / Pikamaa režiim: 17 sinist paralleelset laserijoonte / Sügava augu režiim: 1 sinine üksik laserijoon |
| Töökaugus | Ristuvad laserijooned: 200–400 mm / Paralleelsed laserijooned: 250–500 mm / Üksik laserijoon: 200–400 mm |
| Ühe jäädvustusala kõige lähemal kaugusel | 123 × 130 mm 200 mm-l |
| Ühe jäädvustusala kõige kaugemal kaugusel | 330 × 325 mm 500 mm-l |
| Wi-Fi versioon | 6 |
| Kaal | 1 kg |
| Mõõtmed | 250 × 250 × 177 mm |
| Töökeskkonna temperatuur | 0 ℃ - 30 ℃ |
| Toetatud failivormingud | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Konstruktsiooni materjal | Konstruktsioon: süsinikkiud / Korpus: polükarbonaat |
Jälgija
| Soovitatav skaneeritud objektide suurus | 0.01–4 m |
|---|---|
| Ruumilise mõõtmise täpsus (jälgimissüsteem) | 0.02 mm + 0.04 mm × L (m) |
| Töökaugus | 800 mm – 2,500 mm |
| Minimaalne jälgimisraami suurus | 587 × 569 mm 800 mm-l |
| Max jälgimisraami suurus | 2075 × 1778 mm 2500 mm-l |
| Jälgimisruum | 3 m³ |
| Kaal | 1.5 kg |
| Mõõtmed | 441 × 111 × 103 mm |
| Jälgimise bänd | NIR |
| Kasutaja teostatud uuesti kalibreerimine | Käsitsi kalibreerimine |
| Toetatud tarvikud | Kalibreerimisplaat, kalibreerimisvars, kinnitustükk, akuhoidja |
